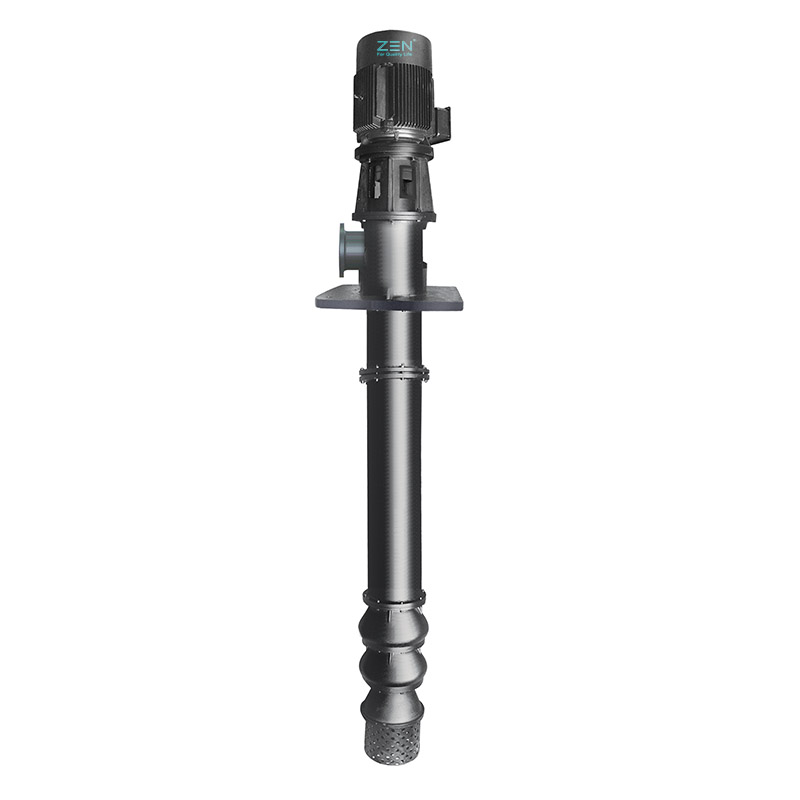

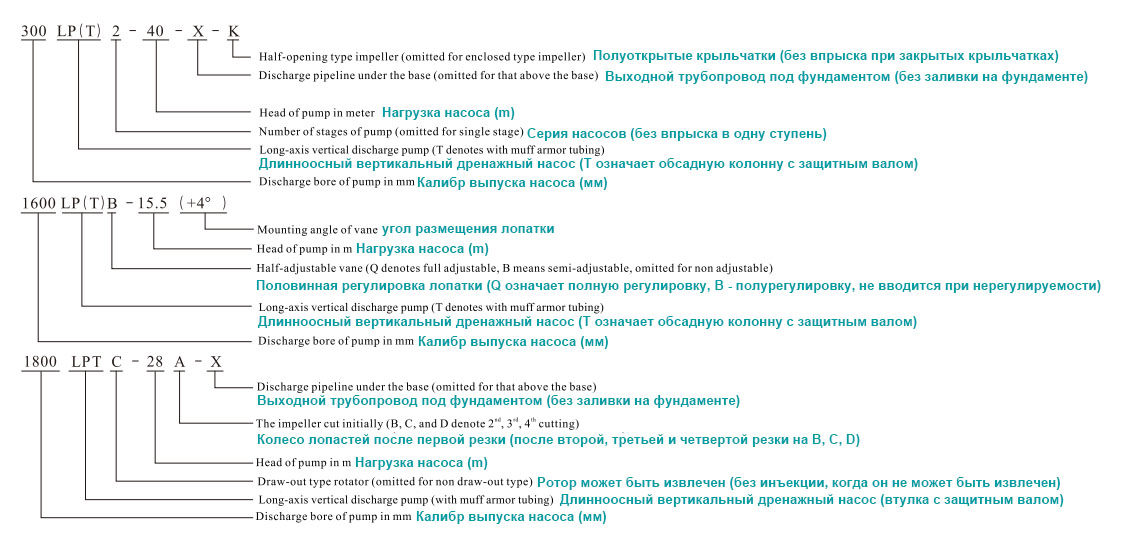

تُستخدم المضخة التوربينية العمودية LP-T عالية الجودة من ZEN Machinery بشكل أساسي لضخ مياه الصرف الصحي غير القابلة للتآكل أو مياه الصرف الصحي بدرجة حرارة أقل من 60 درجة مئوية، والمواد العالقة التي لا تحتوي على ألياف أو جزيئات مسحوقة، ومحتوى أقل من 150 مجم / لتر.
يعتمد على مضخات الصرف العمودية الطويلة ذات الضغط المنخفض. تم تجهيز نوع LPT أيضًا بغلاف ArtMor الذي يحتوي على مواد تشحيم لضخ مياه الصرف الصحي أو مياه الصرف الصحي التي تحتوي على جزيئات صلبة عند درجة حرارة أقل من 60 درجة مئوية، مثل الخردة المعدنية والرمل الناعم وغبار الفحم وما إلى ذلك.
تُستخدم مضخات الصرف العمودية ذات المحور الطويل Lpy (t) على نطاق واسع في مجالات مثل الهندسة المجتمعية والمعادن والكيمياء وإنتاج الورق ومياه المياه ومحطات الطاقة والزراعة والزراعة المائية.
GB / T5657 الشروط الفنية لمضخات الطرد المركزي المقاهي III؛
مضخة هجينة GB / T13008 الشروط الفنية للمضخة المحورية.
التدفق: 8 م3/ساعة - 60000 م3/ساعة
منسوب المياه: 3 م - 150 م
الطاقة: 1.5 كيلو واط ~ 3600 كيلو واط
1. يجب ألا تزيد درجة حرارة الوسط عن 60 درجة مئوية.
2. يجب أن تكون البيئة محايدة، وقيمة الرقم الهيدروجيني بين 6.5 ~ 8.5. إذا كانت البيئة لا تلبي المتطلبات، قم بالإشارة في الطلب.
3. بالنسبة لمضخات الضغط المنخفض، يجب أن يكون محتوى التعليق في البيئة أقل من 150 ملغم / لتر؛ بالنسبة للمضخات من النوع LPT، يجب أن يكون الحد الأقصى لقطر الجسيمات الصلبة في البيئة أقل من 2 مم، ويجب أن يكون المحتوى أقل من 2 جم / لتر.
4. يجب توصيل شقوق المضخة التوربينية العمودية LP-T بالخارج بالمياه النظيفة أو الماء والصابون لتشحيم المحامل المطاطية. بالنسبة للمضخات ذات المرحلتين، يجب ألا يكون ضغط زيت التشحيم أقل من ضغط العمل.
5. يجب غمر المرحلة الأولى من المضخة في الحد الأدنى لمستوى الماء الذي يزيد عن 0.5 متر، كقاعدة عامة، يوصى به في حدود 2 - 3 أمتار.
6. يجب أن يكون الأنبوب مسطحًا.
7. تعزيز عمق البئر أو عمق عدم وجود مضخة في قائمة الطلبات.
8. تعتمد شروط التشغيل الخاصة على اتفاقية أو اتفاقية فنية.
1. يجب أن يكون دخول مضخة LP (T) عموديًا لأسفل، ويجب أن يكون الإخراج أفقيًا أعلى أو أسفل القاعدة.
2. ينقسم ضخ المضخة إلى مغلق وشبه مفتوح ومنظم بثلاث طرق: غير منظم وشبه بازوني وقابل للتعديل بالكامل. عندما يتم غمر المكره بالكامل في السائل الذي توفره المضخة، فإن الماء غير مطلوب.
3. على أساس المضخة من النوع LP، تضيف مضخة LPT أنبوبًا مدرعًا للغلاف، وتستخدم المكره مواد مقاومة للتآكل، مما يوسع مجال استخدام المضخة.
4. يتم تنفيذ عمود عجلة الشفرة وعمود القيادة وعمود المحرك باستخدام صمولة كاتم الصوت.
5. ضع مادة التشحيم المائية للمحامل المطاطية وأختام الحشو.
6. تستخدم المحركات الكهربائية عادةً محركات غير متزامنة قياسية ثلاثية الطور من سلسلة Y، وكذلك عند الطلب، يمكن اختيار محركات غير متزامنة ثلاثية الطور من نوع YLB. عند تجميع محرك من النوع Y، يتم تصميم المضخة بطريقة تمنع انقلاب المضخة.

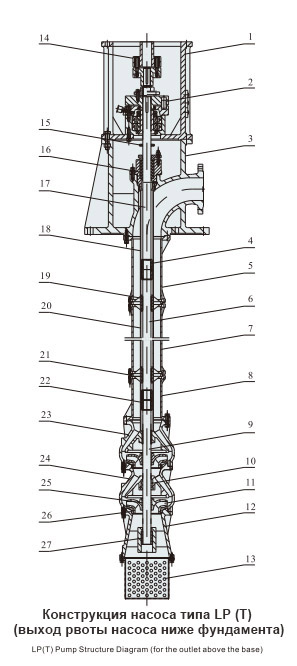

| رقم | اسم |
| 1 | قاعدة المحرك |
| 2 | جهاز أحادي المثل |
| 3 | مقبس القاعدة |
| 4 | اتصال |
| 5 | الأنبوب الصاعد العلوي |
| 6 | رمح ناقل الحركة |
| 7 | متوسط |
| 8 | الأنبوب الصاعد السفلي |
| 9 | فال المكره |
| 10 | متوسط تحمل المطاط |
| 11 | عجلة العمل |
| 12 | قاعدة المدخل |
| 13 | مرشح شبكي |
| 14 | اقتران مرن |
| 15 | عازل |
| 16 | ختم التغليف |
| 17 | رمح المحرك |
| 18 | الأنبوب المدرع العلوي |
| 19 | قوس تحمل المطاط |
| 20 | متوسط الدروع |
| 21 | قوس |
| 22 | الأنبوب المدرع السفلي |
| 23 | قضية التخريب العلوي |
| 24 | جهاز التحويل |
| 25 | كم مخروطي |
| 26 | حلقة الختم |
| 27 | تحمل المطاط السفلي |
ملحوظة: عند تجهيز محرك YLB لا يتم استخدام أجهزة المقاومة العكسية ومكونات الوصلة المرنة.
| رقم |
اسم |
| 1 | قاعدة المحرك |
| 2 | جهاز أحادي المثل |
| 3 | قاعدة المتحدة |
| 4 | اتصال |
| 5 | الأنبوب الصاعد العلوي |
| 6 | مقبس القاعدة |
| 7 | رمح ناقل الحركة |
| 8 | الأنبوب الصاعد السفلي |
| 9 | فال المكره |
| 10 | عجلة العمل |
| 11 | قاعدة المدخل |
| 12 | مرشح شبكي |
| 13 | اقتران مرن |
| 14 | عازل |
| 15 | ختم التغليف |
| 16 | رمح المحرك |
| 17 | قوس |
| 18 | قوس تحمل المطاط |
| 19 | قضية التخريب العلوي |
| 20 | جهاز التحويل |
| 21 | كم مخروطي |
| 22 | حلقة الختم |
| 23 | تحمل المطاط السفلي |
ملحوظة: عند تجهيز محرك YLB لا يتم استخدام أجهزة المقاومة العكسية ومكونات الوصلة المرنة.

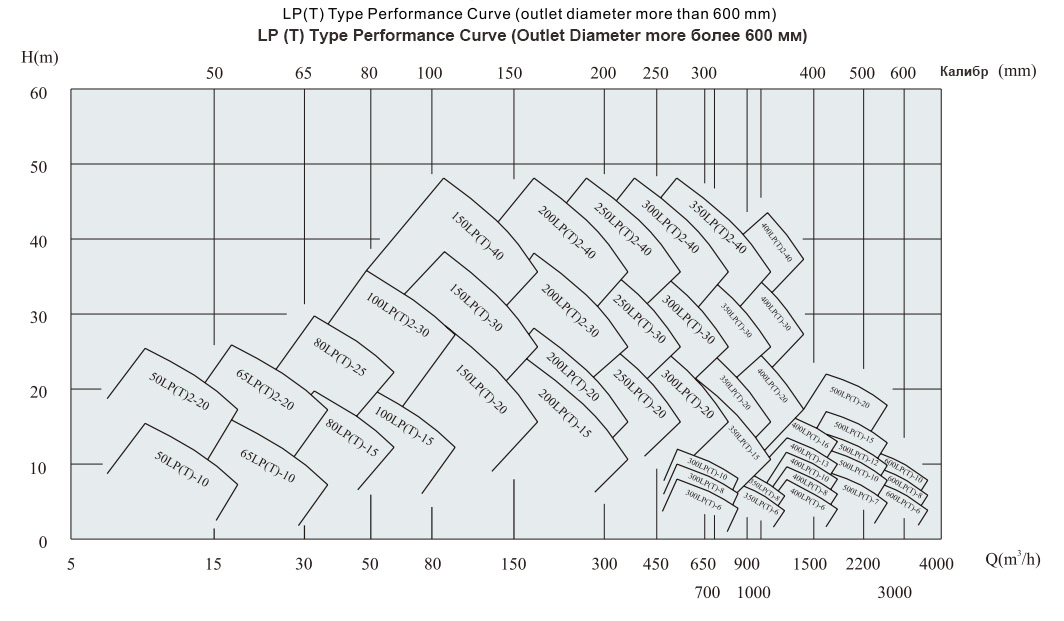

| رقم | نوع المضخة | قطر الخروج (مم) | تيار (م³/ساعة) | الرأس (م) | السرعة (ص / دقيقة) | كفاءة (٪) | قوة المحرك (كيلوواط) |
| 1 | 50LP(T)-10 | 50 | 15 | 10 | 2840 | 50 | 1.5 |
| 2 | 50LP(T)2-20 | 20 | 2870 | 50 | 3 | ||
| 3 | 50LP(T)3-30 | 30 | 2890 | 50 | 4 | ||
| 4 | 50LP(T)4-40 | 40 | 2890 | 50 | 5.5 | ||
| 5 | 50LP(T)5-50 | 50 | 2890 | 50 | 7.5 | ||
| 6 | 50LP(T)6-60 | 60 | 2900 | 50 | 11 | ||
| 7 | 50LP(T)7-70 | 70 | 2900 | 50 | 11 | ||
| 8 | 50LP(T)8-80 | 80 | 2930 | 50 | 11 | ||
| 9 | 50LP(T)9-90 | 90 | 2930 | 50 | 15 | ||
| 10 | 50LP(T)10-100 | 100 | 2930 | 50 | 15 | ||
| 11 | 65LP(T)-10 | 65 | 30 | 10 | 2840 | 55 | 2.2 |
| 12 | 65LP(T)2-20 | 20 | 2890 | 55 | 4 | ||
| 13 | 65LP(T)3-30 | 30 | 2890 | 55 | 7.5 | ||
| 14 | 65LP(T)4-40 | 40 | 2890 | 55 | 11 | ||
| 15 | 65LP(T)5-50 | 50 | 2890 | 55 | 11 | ||
| 16 | 65LP(T)6-60 | 60 | 2900 | 55 | 15 | ||
| 17 | 65LP(T)7-70 | 70 | 2900 | 55 | 15 | ||
| 18 | 65LP(T)8-80 | 80 | 2930 | 55 | 18.5 | ||
| 19 | 65LP(T)9-90 | 90 | 2930 | 55 | 18.5 | ||
| 20 | 65LP(T)10-100 | 100 | 2930 | 55 | 22 | ||
| 21 | 80LP(T)-15 | 80 | 50 | 15 | 2900 | 60 | 5.5 |
| 22 | 80LP(T)2-30 | 30 | 2900 | 60 | 11 | ||
| 23 | 80LP(T)3-45 | 45 | 2900 | 60 | 15 | ||
| 24 | 80LP(T)4-60 | 60 | 2930 | 60 | 22 | ||
| 25 | 80LP(T)5-75 | 75 | 2930 | 60 | 30 | ||
| 26 | 80LP(T)6-90 | 90 | 2950 | 60 | 30 | ||
| 27 | 80LP(T)7-105 | 105 | 2950 | 60 | 37 | ||
| 28 | 100LP(T)-15 | 100 | 80 | 15 | 2900 | 65 | 7.5 |
| 29 | 100LP(T)-30 | 30 | 2930 | 65 | 15 | ||
| 30 | 100LP(T)2-60 | 60 | 2930 | 65 | 30 | ||
| 31 | 100LP(T)3-90 | 90 | 2950 | 65 | 45 | ||
| 32 | 100LP(T)4-120 | 120 | 2950 | 65 | 55 | ||
| 33 | 150LP(T)-20 | 150 | 150 | 20 | 1460 | 73 | 15 |
| 34 | 150LP(T)2-30 | 30 | 1470 | 72 | 22 | ||
| 35 | 150LP(T)2-40 | 40 | 1470 | 73 | 30 | ||
| 36 | 150LP(T)3-60 | 60 | 1480 | 72 | 45 | ||
| 37 | 150LP(T)4-80 | 80 | 1480 | 72 | 55 | ||
| 38 | 150LP(T)5-100 | 100 | 1490 | 72 | 75 | ||
| 39 | 150LP(T)6-120 | 120 | 1490 | 72 | 90 | ||
| 40 | 200LP(T)-15 | 200 | 300 | 15 | 1470 | 75 | 22 |
| 41 | 200LP(T)-20 | 20 | 1470 | 75 | 30 | ||
| 42 | 200LP(T)2-30 | 30 | 1480 | 75 | 45 | ||
| 43 | 200LP(T)2-40 | 40 | 1480 | 75 | 55 | ||
| 44 | 200LP(T)3-65 | 65 | 1490 | 74 | 90 | ||
| 45 | 200LP(T)4-90 | 90 | 1490 | 73 | 110 |
| رقم | نوع المضخة | قطر الخروج (مم) | تيار (م³/ساعة) | الرأس (م) | السرعة (ص / دقيقة) | كفاءة (٪) | قوة المحرك (كيلوواط) |
| 46 | 250LP(T)-20 | 250 | 450 | 20 | 1480 | 76 | 45 |
| 47 | 250LP(T)2-30 | 450 | 30 | 1480 | 74 | 75 | |
| 48 | 250LP(T)2-40 | 450 | 40 | 1480 | 76 | 90 | |
| 49 | 250LP(T)2-50 | 450 | 50 | 1490 | 76 | 110 | |
| 50 | 250LP(T)3-60 | 450 | 60 | 1490 | 75 | 132 | |
| 51 | 250LP(T)3-75 | 450 | 75 | 1490 | 75 | 160 | |
| 52 | 250LP(T)4-95 | 450 | 95 | 1490 | 74 | 200 | |
| 53 | 300LP(ر)-6 | 300 | 700 | 6 | 970 | 72 | 22 |
| 54 | 300LP(T)-8 | 700 | 8 | 980 | 72 | 30 | |
| 55 | 300LP(T)-10 | 700 | 10 | 980 | 74 | 37 | |
| 56 | 300LP(T)-15 | 650 | 15 | 1480 | 75 | 45 | |
| 57 | 300LP(T)-20 | 650 | 20 | 1480 | 77 | 55 | |
| 58 | 300LP(T)2-30 | 650 | 30 | 1490 | 76 | 90 | |
| 59 | 300LP(T)2-40 | 650 | 40 | 1490 | 76 | 110 | |
| 60 | 300LP(T)3-60 | 650 | 60 | 1490 | 75 | 185 | |
| 61 | 300LP(T)4-80 | 650 | 80 | 1490 | 75 | 220 | |
| 62 | 350LP(T)-4 | 350 | 1000 | 4 | 1470 | 74 | 22 |
| 63 | 350LP(T)-6 | 1000 | 6 | 1470 | 75 | 30 | |
| 64 | 350LP(T)-8 | 1000 | 8 | 1470 | 75 | 37 | |
| 65 | 350LP(T)-10 | 1000 | 10 | 1470 | 76 | 45 | |
| 66 | 350LP(T)-15 | 900 | 15 | 1480 | 77 | 75 | |
| 67 | 350LP(T)-20 | 900 | 20 | 1490 | 78 | 90 | |
| 68 | 350LP(T)-30 | 900 | 30 | 1490 | 77 | 132 | |
| 69 | 350LP(T)2-40 | 900 | 40 | 1490 | 78 | 160 | |
| 70 | 350LP(T)3-60 | 900 | 60 | 1490 | 77 | 250 | |
| 71 | 350LP(T)4-80 | 900 | 80 | 1490 | 77 | 315 | |
| 72 | 350LP(T)4-120 | 900 | 120 | 1480 | 77 | 500 | |
| 73 | 400LP (ر)-4 | 400 | 1500 | 4 | 1470 | 75 | 30 |
| 74 | 400LP (ر)-6 | 1500 | 6 | 1470 | 77 | 45 | |
| 75 | 400LP (ر)-8 | 1500 | 8 | 980 | 80 | 55 | |
| 76 | 400LP (ر)-10 | 1500 | 10 | 980 | 80 | 75 | |
| 77 | 400LP (ر)-12 | 1300 | 12 | 980 | 78 | 75 | |
| 78 | 400LP (ر) -16 | 1500 | 16 | 1480 | 78 | 110 | |
| 79 | 400LP (ر) -20 | 1250 | 20 | 1490 | 80 | 110 | |
| 80 | 400 لتر (ر) -25 | 1250 | 25 | 1490 | 80 | 132 | |
| 81 | 400LP (ر) -30 | 1250 | 30 | 1490 | 80 | 160 | |
| 82 | 400LP (ر) -35 | 1500 | 35 | 980 | 80 | 220 | |
| 83 | 400LP (ر) 2-40 | 1250 | 40 | 1490 | 80 | 200 | |
| 84 | 400LP (ر) -50 | 1250 | 50 | 1490 | 80 | 280 | |
| 85 | 400LP (ر) 2-60 | 1250 | 60 | 1490 | 80 | 315 | |
| 86 | 400LP (ر) 2-70 | 1250 | 70 | 1480 | 80 | 355 | |
| 87 | 500LP(T)-4 | 500 | 2200 | 4 | 980 | 82 | 37 |
| 88 | 500LP(T)-6 | 2200 | 6 | 980 | 81 | 55 | |
| 89 | 500LP(T)-8 | 2300 | 8 | 980 | 81 | 75 | |
| 90 | 500LP(T)-10 | 2200 | 10 | 980 | 82 | 90 | |
| 91 | 500LP(T)-12 | 2200 | 12 | 980 | 84 | 110 | |
| 92 | 500LP(T)-15 | 2200 | 15 | 980 | 85 | 132 |
| رقم | نوع المضخة | قطر الخروج (مم) | تيار (م³/ساعة) | الرأس (م) | السرعة (ص / دقيقة) | كفاءة (٪) | قوة المحرك (كيلوواط) |
| 93 | 500LP(T)-20 | 500 | 2300 | 20 | 980 | 83 | 200 |
| 94 | 500LP(T)-25 | 2200 | 25 | 980 | 84 | 220 | |
| 95 | 500LP(T)-30 | 2200 | 30 | 980 | 83 | 280 | |
| 96 | 500LP(T)-35 | 2200 | 35 | 980 | 83 | 315 | |
| 97 | 500LP(T)-40 | 2200 | 40 | 980 | 83 | 355 | |
| 98 | 500LP(T)3-100 | 2200 | 100 | 980 | 83 | 800 | |
| 99 | 500LP(T)4-140 | 2200 | 140 | 983 | 83 | 1250 | |
| 100 | 600LP(T)-4 | 600 | 3000 | 4 | 730 | 84 | 45 |
| 101 | 600LP(T)-6 | 3000 | 6 | 730 | 83 | 75 | |
| 102 | 600LP(T)-8 | 3000 | 8 | 730 | 85 | 110 | |
| 103 | 600LP(T)-10 | 3000 | 10 | 730 | 83 | 132 | |
| 104 | 600LP(T)-12 | 3400 | 12 | 980 | 85 | 160 | |
| 105 | 600LP(T)-15 | 3000 | 15 | 980 | 85 | 185 | |
| 106 | 600LP(T)-20 | 3000 | 20 | 980 | 85 | 250 | |
| 107 | 600LP(T)-25 | 3000 | 25 | 980 | 85 | 315 | |
| 108 | 600LP(T)-30 | 4000 | 30 | 980 | 84 | 500 | |
| 109 | 600LP(T)-35 | 4000 | 35 | 980 | 84 | 560 | |
| 110 | 600LP(T)-40 | 3200 | 40 | 980 | 83 | 560 | |
| 111 | 600LPTC-15 | 3200 | 15 | 980 | 83 | 200 | |
| 112 | 600LPTC-15-X | 3200 | 15 | 980 | 83 | 200 | |
| 113 | 600LPTC-20 | 3000 | 20 | 980 | 83 | 250 | |
| 114 | 600LPTC-20-X | 3000 | 20 | 980 | 83 | 250 | |
| 115 | 700LP(T)-4 | 700 | 4500 | 4 | 730 | 83.5 | 75 |
| 116 | 700LP(T)-6 | 4500 | 6 | 730 | 84.5 | 110 | |
| 117 | 700LP(T)-8 | 4500 | 8 | 730 | 82.5 | 160 | |
| 118 | 700LP(T)-10 | 4500 | 10 | 730 | 83.5 | 185 | |
| 119 | 700LP(T)-12 | 4500 | 12 | 730 | 83.5 | 220 | |
| 120 | 700LP(T)-15 | 4500 | 15 | 740 | 85.5 | 280 | |
| 121 | 700LP(T)-20 | 4500 | 20 | 740 | 86.5 | 355 | |
| 122 | 700LP(T)-25 | 4500 | 25 | 740 | 85 | 450 | |
| 123 | 700LP(T)-30 | 4500 | 30 | 740 | 85 | 560 | |
| 124 | 700LPTC-15 | 4500 | 15 | 740 | 84 | 280 | |
| 125 | 700LPTC-15-X | 4500 | 15 | 740 | 84 | 280 | |
| 126 | 700LPTC-20 | 4500 | 20 | 740 | 85.5 | 355 | |
| 127 | 700LPTC-20-X | 4500 | 20 | 740 | 85.5 | 355 | |
| 128 | 800LP(T)-4 | 800 | 6400 | 4 | 585 | 85.1 | 110 |
| 129 | 800LP(T)-6 | 6000 | 6 | 585 | 84.8 | 160 | |
| 130 | 800LP(T)-8 | 6500 | 8 | 585 | 84.5 | 220 | |
| 131 | 800LP(T)-10 | 6400 | 10 | 590 | 83.5 | 250 | |
| 132 | 800LP(T)-12 | 6200 | 12 | 590 | 84.3 | 315 | |
| 133 | 800LP(T)-15 | 7000 | 15 | 590 | 84.5 | 450 | |
| 134 | 800LP(T)-20 | 6200 | 20 | 730 | 86.5 | 500 | |
| 135 | 800LP(T)-25 | 6200 | 25 | 730 | 85 | 600 | |
| 136 | 800LP(T)-7-X | 6000 | 7 | 590 | 85 | 185 | |
| 137 | 800LP(T)-13.4-X | 6700 | 13.4 | 590 | 84.8 | 355 |
| رقم | نوع المضخة | قطر الخروج (مم) | تيار (م³/ساعة) | الرأس (م) | السرعة (ص / دقيقة) | كفاءة (٪) | قوة المحرك (كيلوواط) |
| 138 | 800LP(T)-17-X | 800 | 6000 | 17 | 590 | 84.5 | 400 |
| 139 | 800LPTC-15 | 7000 | 15 | 590 | 84 | 450 | |
| 140 | 800LPTC-15-X | 7000 | 15 | 590 | 84 | 450 | |
| 141 | 800LPTC-20 | 6200 | 20 | 730 | 85.5 | 500 | |
| 142 | 800LPTC-20-X | 6200 | 20 | 730 | 85.5 | 500 | |
| 143 | 900LP(T)-4 | 900 | 8500 | 4 | 485 | 85.1 | 160 |
| 144 | 900LP(T)-6 | 8500 | 6 | 485 | 85.3 | 200 | |
| 145 | 900LP(T)-8 | 8000 | 8 | 490 | 84.5 | 280 | |
| 146 | 900LP(T)-10 | 8000 | 10 | 590 | 84.9 | 315 | |
| 147 | 900LP(T)-14 | 8000 | 14 | 590 | 85.3 | 450 | |
| 148 | 900LP(T)-16 | 8000 | 16 | 590 | 85.2 | 500 | |
| 149 | 900LP(T)-20 | 8000 | 20 | 590 | 86.4 | 630 | |
| 150 | 900LP(T)-25 | 8000 | 25 | 590 | 85 | 800 | |
| 151 | 900LP(T)-7-X | 8000 | 7 | 490 | 85.1 | 250 | |
| 152 | 900LP(T)-12.6-X | 9000 | 12.6 | 590 | 87 | 450 | |
| 153 | 900LP(T)-17-X | 8000 | 17 | 590 | 85.5 | 560 | |
| 154 | 900LPTC-15 | 8000 | 15 | 590 | 84.5 | 500 | |
| 155 | 900LPTC-15-X | 8000 | 15 | 590 | 84.5 | 500 | |
| 156 | 900LPTC-20 | 8000 | 20 | 590 | 85.5 | 630 | |
| 157 | 900LPTC-20-X | 8000 | 20 | 590 | 85.5 | 630 | |
| 158 | 1000LP(ر)-4 | 1000 | 9500 | 4 | 485 | 87 | 185 |
| 159 | 1000LP(T)-7 | 10500 | 7 | 485 | 87.1 | 315 | |
| 160 | 1000LP(ر)-9 | 10000 | 9 | 490 | 84.5 | 355 | |
| 161 | 1000LP(ر)-10 | 10000 | 10 | 490 | 85.2 | 400 | |
| 162 | 1000LP(ر)-13 | 10000 | 13 | 490 | 85.3 | 500 | |
| 163 | 1000LP(ر)-16 | 10000 | 16 | 490 | 85.6 | 630 | |
| 164 | 1000LP(ر)-18 | 10000 | 18 | 490 | 85.8 | 710 | |
| 165 | 1000LP(T)-20 | 10000 | 20 | 490 | 86.4 | 800 | |
| 166 | 1000LP(T)-7-X | 10500 | 7 | 485 | 87.1 | 315 | |
| 167 | 1000LP(T)-13-X | 10000 | 13 | 490 | 85.3 | 500 | |
| 168 | 1000LP(T)-17-X | 10000 | 17 | 490 | 85.5 | 710 | |
| 169 | 1000LPTC-15 | 9000 | 15 | 490 | 84.5 | 560 | |
| 170 | 1000LPTC-15-X | 9000 | 15 | 490 | 84.5 | 560 | |
| 171 | 1000LPTC-20 | 9000 | 20 | 590 | 86 | 710 | |
| 172 | 1000LPTC-20-X | 9000 | 20 | 590 | 86 | 710 | |
| 173 | 1200LP(T)-4 | 1200 | 13500 | 4 | 490 | 84.2 | 250 |
| 174 | 1200LP(T)-6 | 15000 | 6 | 490 | 87.4 | 355 | |
| 175 | 1200LP(T)-9 | 14500 | 9 | 490 | 84.5 | 560 | |
| 176 | 1200LP(T)-12 | 14500 | 12 | 490 | 85.2 | 710 | |
| 177 | 1200LP(T)-14 | 14000 | 14 | 490 | 85.3 | 800 | |
| 178 | 1200LP(T)-16 | 13000 | 16 | 490 | 86.6 | 800 | |
| 179 | 1200LP(T)-18 | 15000 | 18 | 495 | 85.8 | 1000 | |
| 180 | 1200LP(T)-20 | 16000 | 20 | 495 | 86.4 | 1250 |
| رقم | نوع المضخة | قطر الخروج (مم) | تيار (م³/ساعة) | الرأس (م) | السرعة (ص / دقيقة) | كفاءة (٪) | قوة المحرك (كيلوواط) |
| 181 | 1200LP(T)-24 | 1200 | 14000 | 24 | 495 | 87 | 1250 |
| 182 | 1200LP(T)-8-X | 14400 | 8 | 490 | 85.4 | 450 | |
| 183 | 1200LP(T)-10-X | 14000 | 10 | 490 | 85.3 | 560 | |
| 184 | 1200LP(T)-17-X | 14000 | 17 | 490 | 86.5 | 900 | |
| 185 | 1200LPTC-15 | 10000 | 15 | 490 | 84.5 | 630 | |
| 186 | 1200LPTC-15-X | 10000 | 15 | 490 | 84.5 | 630 | |
| 187 | 1200LPTC-19 | 6732 | 19 | 590 | 88 | 500 | |
| 188 | 1200LPTC-19-X | 6732 | 19 | 590 | 88 | 500 | |
| 189 | 1400LPTC-9 | 1400 | 10656 | 10.6 | 370 | 83 | 500 |
| 12816 | 8.5 | 87 | |||||
| 15228 | 5.8 | 82 | |||||
| 190 | 1400LPTCB-10(-4°) | 1400 | 7596 | 10.6 | 370 | 85.6 | 315 |
| 8856 | 8.6 | 88.7 | |||||
| 9612 | 6.8 | 85.6 | |||||
| 191 | 1400LPTCB-10(-2°) | 1400 | 8172 | 11.4 | 370 | 85.6 | 350 |
| 9792 | 9.2 | 88.8 | |||||
| 10800 | 7.2 | 85.6 | |||||
| 192 | 1400LPTCB-10(0°) | 1400 | 8820 | 12.2 | 370 | 85.6 | 400 |
| 10620 | 10 | 89.1 | |||||
| 11880 | 7.7 | 85.6 | |||||
| 193 | 1400LPTCB-10(+2°) | 1400 | 9432 | 12.8 | 370 | 85.6 | 450 |
| 11412 | 10.7 | 89.6 | |||||
| 12744 | 8.3 | 85.6 | |||||
| 194 | 1400LPTCB-10(+4°) | 1400 | 10260 | 13.4 | 370 | 85.6 | 500 |
| 12240 | 11.3 | 89.2 | |||||
| 13500 | 9.3 | 85.6 | |||||
| 195 | 1400LPTCQ-10 | 1400 | 8856 | 8.5 | 370 | 88.7 | 500 |
| 9792 | 9.2 | 88.8 | |||||
| 10620 | 10 | 89.1 | |||||
| 11412 | 10.7 | 89.6 | |||||
| 12240 | 11.3 | 89.2 | |||||
| 196 | 1400LP(T)-14 | 1400 | 15300 | 18.7 | 370 | 84.5 | 1000 |
| 18000 | 14.2 | 89 | |||||
| 21096 | 8.9 | 79 | |||||
| 197 | 1400LP(T)-60 | 1400 | 12600 | 66 | 495 | 82 | 3600 |
| 16200 | 60 | 86 | |||||
| 19800 | 49.5 | 82 | |||||
| 198 | 1400LP(T)-60A | 1400 | 11700 | 57.5 | 495 | 80 | 3150 |
| 15300 | 51.7 | 85 | |||||
| 18000 | 44.5 | 82 | |||||
| 199 | 1400LP(T)-60B | 1400 | 12600 | 47.5 | 495 | 81 | 2500 |
| 14400 | 44.5 | 83 | |||||
| 16200 | 40 | 81 |
| رقم | نوع المضخة | قطر الخروج (مم) | تيار (م³/ساعة) | الرأس (م) | السرعة (ص / دقيقة) | كفاءة (٪) | قوة المحرك (كيلوواط) |
| 200 | 1400LP(T)-10 | 1400 | 18000 | 12.7 | 370 | 83 | 900 |
| 23400 | 9.7 | 88.4 | |||||
| 27720 | 3.5 | 79 | |||||
|
201 |
1500LPTC-26-X | 1500 | 13680 | 29.2 | 495 | 82 | 1600 |
| 16128 | 26.3 | 88.5 | |||||
| 19080 | 20 | 86 | |||||
| 202 | 1500LPTC-26A-X | 1500 | 13428 | 25 | 495 | 85 | 1250 |
| 16200 | 21 | 88 | |||||
| 18612 | 15.5 | 81.5 | |||||
| 203 | 1500LPTC-26B-X | 1500 | 12960 | 22.4 | 495 | 82 | 1250 |
| 15480 | 19.8 | 87 | |||||
| 17280 | 15.8 | 83 | |||||
| 204 | 1600LPTC-6-X |
1600 |
18000 | 9.4 |
495 |
86 |
630 |
| 20700 | 6.8 | 87.5 | |||||
| 22500 | 5 | 83 | |||||
| 205 | 1600LPTCQ-8 | 1600 | 13320 | 6 | 333 | 86 | 600 |
| 14400 | 7 | 87 | |||||
| 15300 | 8.1 | 88 | |||||
| 16200 | 8.85 | 88 | |||||
| 17640 | 8.9 | 87 | |||||
| 206 | 1600LPTCQ-10-X | 1600 | 15552 | 8.38 | 370 | 86.5 | 900 |
| 18252 | 9.55 | 88.4 | |||||
| 23328 | 9.35 | 87 | |||||
| 207 | 1600LPTC-11(-4°) | 1600 | 15480 | 11.9 | 370 | 82.5 | 800 |
| 17640 | 9.5 | 85.5 | |||||
| 19400 | 7.1 | 83.5 | |||||
| 208 | 1600LPTC-11(-2°) | 1600 | 16560 | 12.9 | 370 | 83 | 800 |
| 19800 | 9.9 | 87.3 | |||||
| 21600 | 7.7 | 83 | |||||
| 209 | 1600LPTC-11(0°) | 1600 | 18000 | 13.8 | 370 | 81.7 | 1000 |
| 21600 | 10.9 | 88.7 | |||||
| 24480 | 7.5 | 83 | |||||
| 210 | 1600LPTC-11(+2°) | 1600 | 19440 | 14.6 |
370 |
83 |
1000 |
| 22896 | 12 | 88.7 | |||||
| 26280 | 8.1 | 83 | |||||
| 211 | 1600LPTC-11(+4°) |
1600 |
21960 | 14.1 |
370 |
83.4 |
1250 |
| 24480 | 12.3 | 87.7 | |||||
| 27360 | 9.35 | 83 | |||||
| 212 | 1600LPTC-14 |
1600 |
11200 | 15.7 |
370 |
86.5 |
600 |
| 12024 | 14.6 | 88.8 | |||||
| 12600 | 13 | 85.2 | |||||
| 213 | 1600LP(T)-7 | 1600 | 20304 | 8.79 | 295 | 87.8 |
630 |
| 22680 | 7.18 | 88.8 | |||||
| 25560 | 4.15 | 82.3 |
| رقم | نوع المضخة | قطر الخروج (مم) | تيار (م³/ساعة) | الرأس (م) | السرعة (ص / دقيقة) | كفاءة (٪) | قوة المحرك (كيلوواط) |
| 214 | 1600LP(T)-12 | 1600 | 18252 | 16 | 333 | 87 | 1000 |
| 22680 | 11.6 | 88.6 | |||||
| 23400 | 10.3 | 87 | |||||
| 215 | 1600LP(T)-13.5 | 1600 | 18540 | 17.2 | 333 | 85.5 | 1250 |
| 22680 | 13.5 | 88 | |||||
| 24696 | 10.8 | 87 | |||||
| 216 | 1600LP(T)-14.6 | 1600 | 18000 | 19.4 | 375 | 85.5 | 1250 |
| 22680 | 14.65 | 88.8 | |||||
| 24120 | 11.84 | 83 | |||||
| 217 | 1600LP(T)-20 | 1600 | 19080 | 22 | 375 | 84 | 1600 |
| 22680 | 19.57 | 89 | |||||
| 26280 | 15.2 | 87 | |||||
| 218 | 1600LP(T)B-16(-6°) | 1600 | 16920 | 14.1 | 330 | 81.8 | 1000 |
| 18360 | 12.8 | 83 | |||||
| 20880 | 8.9 | 80.3 | |||||
| 219 | 1600LP(T)B-16(-4°) | 1600 | 18360 | 16 | 330 | 83.4 | 1250 |
| 20880 | 13.8 | 85.3 | |||||
| 23400 | 10.3 | 83.4 | |||||
| 220 | 1600LP(T)B-16(-2°) | 1600 | 20160 | 17.3 | 330 | 82.4 | 1600 |
| 23400 | 14.5 | 85.3 | |||||
| 24840 | 12.9 | 84.7 | |||||
| 221 | 1600LP(T)B-16(0°) | 1600 | 22320 | 17.9 | 330 | 83.5 | 1600 |
| 24480 | 16.1 | 85.7 | |||||
| 27360 | 13.5 | 85.3 | |||||
| 222 | 1600LP(T)B-16(+2°) | 1600 | 25200 | 19.4 | 330 | 85 | 2000dwuhkhanga المحرك1000 |
| 27000 | 18 | 86 | |||||
| 28800 | 16.4 | 85 | |||||
| 18000 | 11 | 246 | 84 | ||||
| 19800 | 10.2 | 86 | |||||
| 21600 | 9 | 85 | |||||
| 223 | 1600LP(T)B-16(+4°) | 1600 | 27360 | 19.1 | 330 | 86.1 | 2000 |
| 29880 | 17.2 | 86.9 | |||||
| 31680 | 15.4 | 86.1 | |||||
| 224 | 1600LP(T)-19 | 1600 | 26100 | 21 | 330 | 82 | 2000dwuhkhanga المحرك1000 |
| 30600 | 18.75 | 86 | |||||
| 33300 | 15.4 | 83 | |||||
| 19800 | 11.6 | 246 | 82 | ||||
| 22500 | 10.5 | 86 | |||||
| 24300 | 9.1 | 83 | |||||
| 225 | 1600LP(T)B-15.5(-4°) | 1600 | 21600 | 18.3 | 295 | 82 | 1600 |
| 28800 | 13.8 | 88 | |||||
| 33300 | 8.8 | 80 | |||||
| 226 | 1600LP(T)B-15.5(-2°) | 1600 | 36576 | 9.2 | 295 | 81.7 | 2000 |
| 31176 | 14.6 | 88 | |||||
| 25236 | 18.2 | 81.7 |
| رقم | نوع المضخة | قطر الخروج (مم) | تيار (م³/ساعة) | الرأس (م) | السرعة (ص / دقيقة) | كفاءة (٪) | قوة المحرك (كيلوواط) |
| 227 | 1600LP(T)B-15.5(0°) | 1600 | 37476 | 10.6 | 295 | 83 | 2000 |
| 33948 | 15.8 | 87 | |||||
| 29628 | 18.6 | 85 | |||||
| 228 | 1600LP(T)B-15.5(+2°) | 1600 | 41796 | 11 | 295 | 78.8 | 2500 |
| 36000 | 17.6 | 87 | |||||
| 31356 | 20.2 | 85 | |||||
| 229 | 1600LP(T)B-15.5(+4°) | 1600 | 42696 | 13.2 | 295 | 83 | 2500 |
| 38340 | 18.4 | 86.8 | |||||
| 34848 | 20.2 | 85 | |||||
| 230 | 1600LPTC-40 | 1600 | 12600 | 46.4 | 585 | 84.1 | 2500 |
| 15300 | 41.9 | 86.9 | |||||
| 16200 | 40 | 86.8 | |||||
| 231 | 1800LPTCQ-16 | 1800 | 18000 | 13.6 | 370 | 86 | 1600 |
| 19800 | 14.8 | 87 | |||||
| 21600 | 16 | 88 | |||||
| 23400 | 17 | 88 | |||||
| 25200 | 18.3 | 88 | |||||
| 232 | 1800LPTC-17 | 1800 | 18000 | 19.2 | 370 | 85 | 1250 |
| 20340 | 17.3 | 88 | |||||
| 23760 | 12.7 | 81 | |||||
| 233 | 1800LPTC-21 | 1800 | 17460 | 23 | 370 | 80 | 160 درجة مئوية |
| 21672 | 21 | 89 | |||||
| 28728 | 13 | 80 | |||||
| 234 | 1800LPTC-24-X | 1800 | 19944 | 27.8 | 425 | 84.2 | 2000 |
| 23760 | 24 | 87.8 | |||||
| 27072 | 19.5 | 84.3 | |||||
| 235 | 1800LPTC-26-X | 1800 | 21600 | 28.6 | 495 | 86.3 | 2500 |
| 23760 | 26.1 | 87.5 | |||||
| 25920 | 22.2 | 84.3 | |||||
| 236 | 1800LPTC-28.5-X | 1800 | 18000 | 31.3 | 370 | 84.2 | 2500 |
| 21600 | 28.5 | 87 | |||||
| 26100 | 23.2 | 81 | |||||
| 237 | 1800LP(T)-34 | 1800 | 23400 | 37.4 | 370 | 85.1 | 3600 |
| 28800 | 33.8 | 88 | |||||
| 34200 | 27.2 | 81.9 | |||||
| 238 | 1800LP(T)-34A | 1800 | 21024 | 32.6 | 370 | 85 | 3200 |
| 27252 | 29 | 88 | |||||
| 31788 | 24.5 | 82 | |||||
| 239 | 2000LPTC-20-X | 2000 | 16812 | 14.9 | 370 | 88 | 1600 |
| 20484 | 19.8 | 88 | |||||
| 25992 | 11.2 | 84 | |||||
| 240 | 2000LPTC-24-X | 2000 | 19944 | 27.8 | 370 | 84.2 | 2200 |
| 23760 | 24 | 87.8 | |||||
| 27072 | 19.5 | 87.3 | |||||
| 241 | 2200LPTC-27.5-X | 2200 | 25200 | 30.5 | 370 | 86.1 | 3000 |
| 29016 | 27.5 | 89 | |||||
| 34560 | 21 | 81 | |||||
| 242 | 2400LPTC-24-X | 2400 | 30960 | 25 | 300 | 86 | 3200 |
| 3600 | 23.6 | 88 | |||||
| 41400 | 18.7 | 83 |

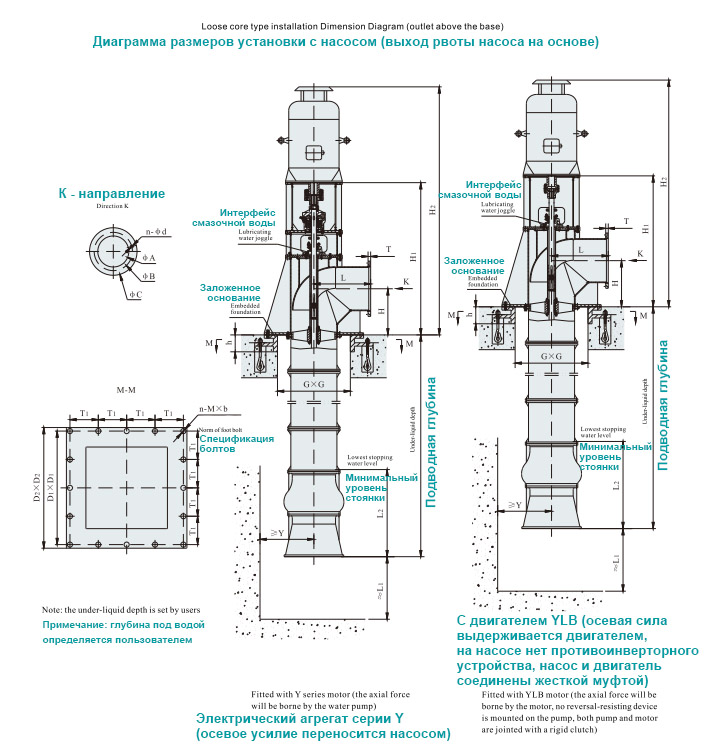

تركيب مقياس مقاسات (قطر الخرج 50 - 400 مم، مخرج مضخة القيء على الأساس)
| رقم | نوع المضخة | قياس | ||||||||||||||||
| H | H1 | H2 | L | T | h | A | B | C | ن-φد | E | F | ن-MXb | G | L1 | L2 | L3 | ||
| 1 | 50LP(T)-10 | 120 | 535 | 820 | 180 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 350 | 400 | م16×300 | 280 | 300 | 200 | 500 |
| 2 | 50LP(T)2-20 | 120 | 520 | 880 | 180 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 350 | 400 | م16×300 | 280 | 300 | 200 | 500 |
| 3 | 50LP(T)3-30 | 120 | 520 | 900 | 180 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 350 | 400 | م16×300 | 280 | 300 | 200 | 500 |
| 4 | 50LP(T)4-40 | 120 | 535 | 970 | 180 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 350 | 400 | م16×300 | 280 | 300 | 200 | 500 |
| 5 | 50LP(T)5-50 | 120 | 535 | 970 | 180 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 350 | 400 | م16×300 | 280 | 300 | 200 | 500 |
| 6 | 50LP(T)6-60 | 120 | 570 | 1080 | 180 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 350 | 400 | م16×300 | 280 | 300 | 200 | 500 |
| 7 | 50LP(T)7-70 | 120 | 570 | 1080 | 180 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 350 | 400 | م16×300 | 280 | 300 | 200 | 500 |
| 8 | 50LP(T)8-80 | 120 | 570 | 1080 | 180 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 350 | 400 | م16×300 | 280 | 300 | 200 | 500 |
| 9 | 50LP(T)9-90 | 120 | 570 | 1080 | 180 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 350 | 400 | م16×300 | 280 | 300 | 200 | 500 |
| 10 | 50LP(T)10-100 | 120 | 570 | 1080 | 180 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 350 | 400 | م16×300 | 280 | 300 | 200 | 500 |
| 11 | 65LP(T)-10 | 150 | 555 | 870 | 200 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 400 | 450 | م20×400 | 300 | 300 | 200 | 550 |
| 12 | 65LP(T)2-20 | 150 | 540 | 910 | 200 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 400 | 450 | م20×400 | 300 | 300 | 200 | 550 |
| 13 | 65LP(T)3-30 | 150 | 555 | 980 | 200 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 400 | 450 | م20×400 | 300 | 300 | 200 | 550 |
| 14 | 65LP(T)4-40 | 150 | 590 | 1080 | 200 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 400 | 450 | م20×400 | 300 | 300 | 200 | 550 |
| 15 | 65LP(T)5-50 | 150 | 590 | 1080 | 200 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 400 | 450 | م20×400 | 300 | 300 | 200 | 550 |
| 16 | 65LP(T)6-60 | 150 | 590 | 1080 | 200 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 400 | 450 | م20×400 | 300 | 300 | 200 | 550 |
| 17 | 65LP(T)7-70 | 150 | 590 | 1080 | 200 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 400 | 450 | م20×400 | 300 | 300 | 200 | 550 |
| 18 | 65LP(T)8-80 | 150 | 590 | 1130 | 200 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 400 | 450 | م20×400 | 300 | 300 | 200 | 550 |
| 19 | 65LP(T)9-90 | 150 | 590 | 1130 | 200 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 400 | 450 | م20×400 | 300 | 300 | 200 | 550 |
| 20 | 65LP(T)10-100 | 150 | 590 | 1210 | 200 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 400 | 450 | م20×400 | 300 | 300 | 200 | 550 |
| 21 | 80LP(T)-15 | 150 | 635 | 1060 | 200 | 22 | 25 | 80 | 160 | 200 | 8-ف19 | 450 | 500 | م20×400 | 300 | 300 | 200 | 600 |
| 22 | 80LP(T)2-30 | 150 | 615 | 1140 | 200 | 22 | 25 | 80 | 160 | 200 | 8-ف19 | 450 | 500 | م20×400 | 300 | 300 | 200 | 600 |
| 23 | 80LP(T)3-45 | 150 | 615 | 1140 | 200 | 22 | 25 | 80 | 160 | 200 | 8-ف19 | 450 | 500 | م20×400 | 300 | 300 | 200 | 600 |
| 24 | 80LP(T)4-60 | 150 | 655 | 1275 | 200 | 22 | 25 | 80 | 160 | 200 | 8-ف19 | 450 | 500 | م20×400 | 300 | 300 | 200 | 600 |
| 25 | 80LP(T)5-75 | 150 | 655 | 143.5 | 200 | 22 | 25 | 80 | 160 | 200 | 8-ف19 | 450 | 500 | م20×400 | 300 | 300 | 200 | 600 |
| 26 | 80LP(T)6-90 | 150 | 655 | 1435 | 200 | 22 | 25 | 80 | 160 | 200 | 8-ف19 | 450 | 500 | م20×400 | 300 | 300 | 200 | 600 |
| 27 | 80LP(T)7-108 | 150 | 655 | 1435 | 200 | 22 | 25 | 80 | 160 | 200 | 8-ف19 | 450 | 500 | م20×400 | 300 | 300 | 200 | 600 |
| 28 | 100LP(T)-15 | 200 | 870 | 1280 | 250 | 24 | 30 | 100 | 180 | 220 | 8-ف19 | 500 | 550 | م20×400 | 350 | 300 | 300 | 750 |

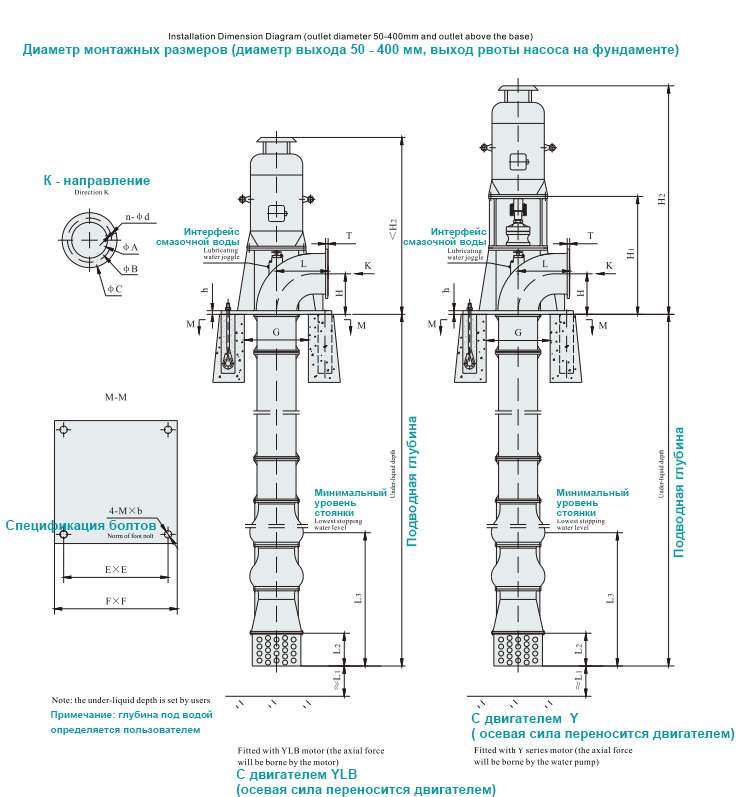

تركيب مقياس مقاسات (قطر الخرج 50 - 400 مم، مخرج مضخة القيء على الأساس)
| رقم | نوع المضخة | قياس | ||||||||||||||||
| H | H1 | H2 | L | T | h | A | B | C | ن-φد | E | F | م × ب | G | L1 | L2 | L3 | ||
| 29 | 100LP(T)-30 | 200 | 850 | 1470 | 250 | 24 | 30 | 100 | 180 | 220 | 8-ف19 | 500 | 550 | م20×400 | 350 | 300 | 300 | 750 |
| 30 | 100LP(T)2-60 | 200 | 870 | 1610 | 250 | 24 | 30 | 100 | 180 | 220 | 8-ف19 | 500 | 550 | م20×400 | 350 | 300 | 300 | 750 |
| 31 | 100LP(T)3-90 | 200 | 870 | 1670 | 250 | 24 | 30 | 100 | 180 | 220 | 8-ف19 | 500 | 550 | م20×400 | 350 | 300 | 300 | 750 |
| 32 | 100LP(T)4-120 | 200 | 870 | 1770 | 250 | 24 | 30 | 100 | 180 | 220 | 8-ف19 | 500 | 550 | م20×400 | 350 | 300 | 300 | 750 |
| 33 | 150LP(T)-20 | 240 | 995 | 1580 | 350 | 24 | 40 | 150 | 240 | 285 | 8-F23 | 550 | 650 | م24×500 | 480 | 300 | 300 | 900 |
| 34 | 150LP(T)2-30 | 240 | 995 | 1660 | 350 | 24 | 40 | 150 | 240 | 285 | 8-F23 | 550 | 650 | م24×500 | 480 | 300 | 300 | 900 |
| 35 | 150LP(T)2-40 | 240 | 995 | 1740 | 350 | 24 | 40 | 150 | 240 | 285 | 8-F23 | 550 | 650 | م24×500 | 480 | 300 | 300 | 900 |
| 36 | 150LP(T)3-60 | 240 | 975 | 1770 | 350 | 24 | 40 | 150 | 240 | 285 | 8-F23 | 550 | 650 | م24×500 | 480 | 300 | 300 | 900 |
| 37 | 150LP(T)4-80 | 240 | 995 | 1820 | 350 | 24 | 40 | 150 | 240 | 285 | 8-F23 | 550 | 650 | م24×500 | 480 | 300 | 300 | 900 |
| 38 | 150LP(T)5-100 | 240 | 995 | 1880 | 350 | 24 | 40 | 150 | 240 | 285 | 8-F23 | 550 | 650 | م24×500 | 480 | 300 | 300 | 900 |
| 39 | 150LP(T)6-120 | 240 | 995 | 1930 | 350 | 24 | 40 | 150 | 240 | 285 | 8-F23 | 550 | 650 | م24×500 | 480 | 300 | 300 | 900 |
| 40 | 200LP(T)-15 | 350 | 1070 | 1730 | 420 | 26 | 40 | 200 | 295 | 340 | 8-F23 | 600 | 700 | م24×500 | 500 | 300 | 300 | 1000 |
| 41 | 200LP(T)-20 | 350 | 1070 | 1810 | 420 | 26 | 40 | 200 | 295 | 340 | 8-F23 | 600 | 700 | م24×500 | 500 | 300 | 300 | 1000 |
| 42 | 200LP(T)2-30 | 350 | 1050 | 1830 | 420 | 26 | 40 | 200 | 295 | 340 | 8-F23 | 600 | 700 | م24×500 | 500 | 300 | 300 | 1000 |
| 43 | 200LP(T)2-40 | 350 | 1050 | 2030 | 420 | 26 | 40 | 200 | 295 | 340 | 8-F23 | 600 | 700 | م24×500 | 500 | 300 | 300 | 1000 |
| 44 | 200LP(T)3-65 | 350 | 1070 | 2100 | 420 | 26 | 40 | 200 | 295 | 340 | 8-F23 | 600 | 700 | م24×500 | 500 | 300 | 300 | 1000 |
| 45 | 200LP(T)4-90 | 350 | 1070 | 2320 | 420 | 26 | 40 | 200 | 295 | 340 | 8-F23 | 600 | 700 | م24×500 | 500 | 300 | 300 | 1000 |
| 46 | 250LP(T)-20 | 300 | 1125 | 1920 | 400 | 28 | 40 | 250 | 350 | 395 | 12-F23 | 650 | 750 | م24×500 | 550 | 300 | 300 | 1100 |
| 47 | 250LP(T)2-30 | 300 | 1105 | 2085 | 400 | 28 | 40 | 250 | 350 | 395 | 12-F23 | 650 | 750 | م24×500 | 550 | 300 | 300 | 1100 |
| 48 | 250LP(T)2-40 | 300 | 1105 | 2135 | 400 | 28 | 40 | 250 | 350 | 395 | 12-F23 | 650 | 750 | م24×500 | 550 | 300 | 300 | 1100 |
| 49 | 250LP(T)2-50 | 300 | 1125 | 2375 | 400 | 28 | 40 | 250 | 350 | 395 | 12-F23 | 650 | 750 | م24×500 | 550 | 300 | 300 | 1100 |
| 50 | 250LP(T)3-60 | 300 | 1125 | 2475 | 400 | 28 | 40 | 250 | 350 | 395 | 12-F23 | 650 | 750 | م24×500 | 550 | 300 | 300 | 1100 |
| 51 | 250LP(T)3-75 | 300 | 1125 | 2575 | 400 | 28 | 40 | 250 | 350 | 395 | 12-F23 | 650 | 750 | م24×500 | 550 | 300 | 300 | 1100 |
| 52 | 250LP(T)4-90 | 300 | 1125 | 2600 | 400 | 28 | 40 | 250 | 350 | 395 | 12-F23 | 650 | 750 | م24×500 | 550 | 300 | 300 | 1100 |
| 53 | 300LP(ر)-6 | 350 | 1205 | 1945 | 450 | 28 | 50 | 300 | 400 | 445 | 12-F23 | 700 | 800 | م30×630 | 650 | 300 | 300 | 1200 |
| 54 | 300LP(T)-8 | 350 | 1205 | 2000 | 450 | 28 | 50 | 300 | 400 | 445 | 12-F23 | 700 | 800 | م30×630 | 650 | 300 | 300 | 1200 |
| 55 | 300LP(T)-10 | 350 | 1205 | 2100 | 450 | 28 | 50 | 300 | 400 | 445 | 12-F23 | 700 | 800 | م30×630 | 600 | 300 | 300 | 1200 |
| 56 | 300LP(T)-15 | 350 | 1205 | 2000 | 450 | 28 | 50 | 300 | 400 | 445 | 12-F23 | 700 | 800 | م30×630 | 600 | 300 | 300 | 1200 |
تركيب مقياس مقاسات (قطر الخرج 50 - 400 مم، مخرج مضخة القيء على الأساس)
| رقم | نوع المضخة | قياس | ||||||||||||||||
| H | H1 | H2 | L | T | h | A | B | C | ن-φد | E | F | م × ب | G | L1 | L2 | L3 | ||
| 57 | 300LP(T)-20 | 350 | 1205 | 2100 | 450 | 28 | 50 | 300 | 400 | 445 | 12-F23 | 700 | 800 | م30×630 | 600 | 300 | 300 | 1200 |
| 58 | 300LP(T)2-30 | 350 | 1205 | 2185 | 450 | 28 | 50 | 300 | 400 | 445 | 12-F23 | 700 | 800 | م30×630 | 600 | 300 | 300 | 1200 |
| 59 | 300LP(T)2-40 | 350 | 1225 | 2785 | 450 | 28 | 50 | 300 | 400 | 445 | 12-F23 | 700 | 800 | م30×630 | 600 | 300 | 300 | 1200 |
| 60 | 300LP(T)3-60 | 350 | 1225 | 2785 | 450 | 28 | 50 | 300 | 400 | 445 | 12-F23 | 700 | 800 | م30×630 | 600 | 300 | 300 | 1200 |
| 61 | 300LP(T)4-80 | 350 | 1225 | 2870 | 450 | 28 | 50 | 300 | 400 | 445 | 12-F23 | 700 | 800 | م30×630 | 600 | 300 | 300 | 1200 |
| 62 | 350LP(T)-4 | 400 | 1345 | 2010 | 500 | 30 | 50 | 350 | 460 | 505 | 16-ف23 | 800 | 950 | م30×630 | 700 | 300 | 300 | 1350 |
| 63 | 350LP(T)-6 | 400 | 1345 | 2085 | 500 | 30 | 50 | 350 | 460 | 505 | 16-ف23 | 800 | 950 | م30×630 | 700 | 300 | 300 | 1350 |
| 64 | 350LP(T)-8 | 400 | 1345 | 2115 | 500 | 30 | 50 | 350 | 460 | 505 | 16-ف23 | 800 | 950 | م30×630 | 700 | 300 | 300 | 1350 |
| 65 | 350LP(T)-10 | 400 | 1345 | 2140 | 500 | 30 | 50 | 350 | 460 | 505 | 16-ف23 | 800 | 950 | م30×630 | 700 | 300 | 300 | 1350 |
| 66 | 350LP(T)-15 | 400 | 1325 | 2305 | 500 | 30 | 50 | 350 | 460 | 505 | 16-ف23 | 800 | 950 | م30×630 | 700 | 300 | 300 | 1250 |
| 67 | 350LP(T)-20 | 400 | 1325 | 2355 | 500 | 30 | 50 | 350 | 460 | 505 | 16-ف23 | 800 | 950 | م30×630 | 700 | 300 | 300 | 1250 |
| 68 | 350LP(T)2-30 | 400 | 1450 | 2940 | 500 | 30 | 50 | 350 | 460 | 505 | 16-ف23 | 800 | 950 | م30×630 | 700 | 300 | 300 | 1250 |
| 69 | 350LP(T)2-40 | 400 | 1450 | 3030 | 500 | 30 | 50 | 350 | 460 | 505 | 16-ف23 | 800 | 950 | م30×630 | 700 | 300 | 300 | 1250 |
| 70 | 350LP(T)3-60 | 400 | 1450 | 3125 | 500 | 30 | 50 | 350 | 460 | 505 | 16-ف23 | 800 | 950 | م30×630 | 700 | 300 | 300 | 1250 |
| 71 | 350LP(T)4-80 | 400 | 1450 | 3150 | 500 | 30 | 50 | 350 | 460 | 505 | 16-ف23 | 800 | 950 | م30×630 | 700 | 300 | 300 | 1250 |
| 72 | 400LP (ر)-4 | 450 | 1570 | 2310 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 73 | 400LP (ر)-6 | 450 | 1570 | 2365 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 74 | 400LP (ر)-8 | 450 | 1570 | 2465 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 75 | 400LP (ر)-10 | 450 | 1570 | 2550 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 76 | 400LP (ر) -13 | 450 | 1570 | 2600 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 77 | 400LP (ر) -16 | 450 | 1570 | 2820 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 78 | 400LP (ر) -20 | 450 | 1550 | 2800 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 79 | 400 لتر (ر) -25 | 450 | 1550 | 2900 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 80 | 400LP (ر) -30 | 450 | 1610 | 2960 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 81 | 400LP (ر) -35 | 450 | 1610 | 3145 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 82 | 400LP (ر) 2-40 | 450 | 1610 | 3060 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 83 | 400LP (ر) 2-50 | 450 | 1610 | 3145 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
| 84 | 400LP (ر) 2-60 | 450 | 1610 | 3145 | 550 | 32 | 50 | 400 | 515 | 565 | 16-ف28 | 900 | 1000 | م30×630 | 800 | 350 | 400 | 1600 |
قطر التثبيت (قطر الإخراج 500 - 600 مم، بناءً على ضخ المضخة)

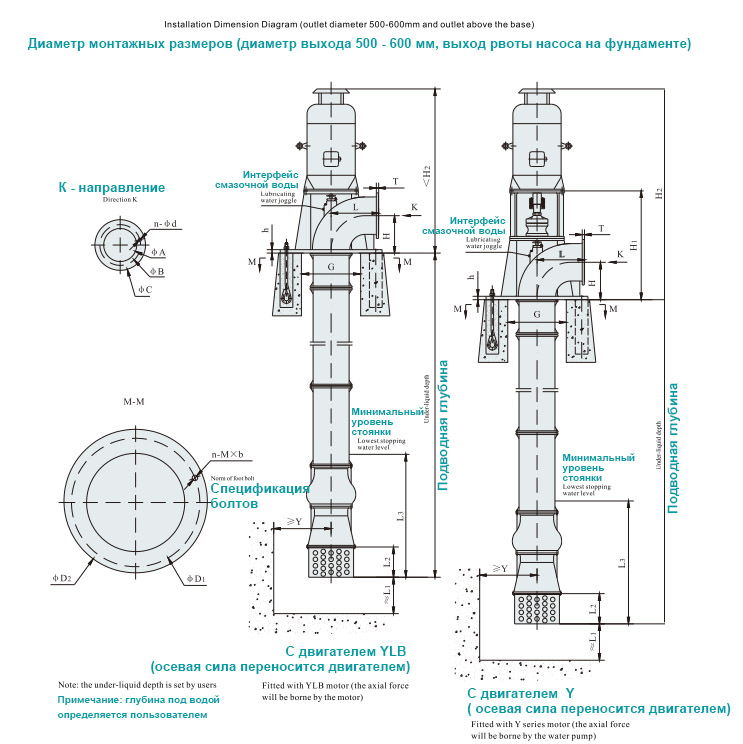

تركيب مقياس المقاسات (قطر الخرج 500 - 600 مم، بناءً على خرج الضخ)
| رقم | نوع المضخة | قياس | |||||||||||||||||
| H | H1 | H2 | L | T | h | A | B | C | ن-φد | د1 | د2 | ن-MXb | G | L1 | L2 | L3 | Y | ||
| 1 | 500LP(T)-4 | 550 | 1500 | 2400 | 700 | 34 | 50 | 500 | 620 | 670 | 20-F28 | 1200 | 1300 | 8-M30×630 | 850 | 450 | 500 | 1800 | 400 |
| 2 | 500LP(T)-6 | 550 | 1500 | 2530 | 700 | 34 | 50 | 500 | 620 | 670 | 20-F28 | 1200 | 1300 | 8-M30×630 | 850 | 450 | 500 | 1800 | 400 |
| 3 | 500LP(T)-8 | 550 | 1500 | 2750 | 700 | 34 | 50 | 500 | 620 | 670 | 20-F28 | 1200 | 1300 | 8-M30×630 | 850 | 450 | 500 | 1800 | 400 |
| 4 | 500LP(T)-10 | 550 | 1500 | 2850 | 700 | 34 | 50 | 500 | 620 | 670 | 20-F28 | 1200 | 1300 | 8-M30×630 | 850 | 450 | 500 | 1800 | 400 |
| 5 | 500LP(T)-12 | 550 | 1600 | 3050 | 700 | 34 | 50 | 500 | 620 | 670 | 20-F28 | 1200 | 1300 | 8-M30×630 | 850 | 450 | 500 | 1800 | 400 |
| 6 | 500LP(T)-15 | 550 | 1600 | 3050 | 700 | 34 | 50 | 500 | 620 | 670 | 20-F28 | 1200 | 1300 | 8-M30×630 | 850 | 450 | 500 | 1800 | 400 |
| 7 | 500LP(T)-20 | 550 | 1600 | 3150 | 700 | 34 | 50 | 500 | 620 | 670 | 20-F28 | 1200 | 1300 | 8-M30×630 | 850 | 450 | 500 | 1800 | 400 |
| 8 | 500LP(T)-25 | 550 | 1800 | 3350 | 700 | 34 | 50 | 500 | 620 | 670 | 20-F28 | 1200 | 1300 | 8-M30×630 | 850 | 450 | 500 | 1800 | 400 |
| 9 | 500LP(T)-30 | 550 | 1800 | 3550 | 700 | 34 | 50 | 500 | 620 | 670 | 20-F28 | 1200 | 1300 | 8-M30×630 | 850 | 450 | 500 | 1800 | 400 |
| 10 | 500LP(T)-35 | 550 | 1900 | 3850 | 700 | 34 | 50 | 500 | 620 | 670 | 20-F28 | 1200 | 1300 | 8-M30×630 | 850 | 450 | 500 | 1800 | 400 |
| 11 | 500LP(T)-40 | 550 | 1900 | 4100 | 700 | 34 | 50 | 500 | 620 | 670 | 20-F28 | 1200 | 1300 | 8-M30×630 | 850 | 450 | 500 | 1800 | 400 |
| 12 | 600LP(T)-4 | 650 | 2000 | 3030 | 800 | 36 | 50 | 600 | 725 | 780 | 20-F30 | 1450 | 1550 | 8-M30×630 | 1100 | 550 | 600 | 1900 | 600 |
| 13 | 600LP(T)-6 | 650 | 2000 | 3350 | 800 | 36 | 50 | 600 | 725 | 780 | 20-F30 | 1450 | 1550 | 8-M30×630 | 1100 | 550 | 600 | 1900 | 600 |
| 14 | 600LP(T)-8 | 650 | 2000 | 3450 | 800 | 36 | 50 | 600 | 725 | 780 | 20-F30 | 1450 | 1550 | 8-M30×630 | 1100 | 550 | 600 | 1900 | 600 |
| 15 | 600LP(T)-10 | 650 | 2000 | 3550 | 800 | 36 | 50 | 600 | 725 | 780 | 20-F30 | 1450 | 1550 | 8-M30×630 | 1100 | 550 | 600 | 1900 | 600 |
| 16 | 600LP(T)-12 | 650 | 2000 | 3450 | 800 | 36 | 50 | 600 | 725 | 780 | 20-F30 | 1450 | 1550 | 8-M30×630 | 1100 | 550 | 600 | 1900 | 600 |
| 17 | 600LP(T)-15 | 650 | 2000 | 3550 | 800 | 36 | 50 | 600 | 725 | 780 | 20-F30 | 1450 | 1550 | 8-M30×630 | 1100 | 550 | 600 | 1900 | 600 |
| 18 | 600LP(T)-20 | 650 | 2000 | 3650 | 800 | 36 | 50 | 600 | 725 | 780 | 20-F30 | 1450 | 1550 | 8-M30×630 | 1100 | 550 | 600 | 1900 | 600 |
| 19 | 600LP(T)-25 | 650 | 2000 | 3800 | 800 | 36 | 50 | 600 | 725 | 780 | 20-F30 | 1450 | 1550 | 8-M30×630 | 1100 | 550 | 600 | 1900 | 600 |
| 20 | 600LP(T)-30 | 650 | 2100 | 4100 | 800 | 36 | 50 | 600 | 725 | 780 | 20-F30 | 1450 | 1550 | 8-M30×630 | 1100 | 550 | 600 | 1900 | 600 |
| 21 | 600LP(T)-35 | 650 | 2100 | 4200 | 800 | 36 | 50 | 600 | 725 | 780 | 20-F30 | 1450 | 1550 | 8-M30×630 | 1100 | 550 | 600 | 1900 | 600 |
| 22 | 600LP(T)-40 | 650 | 2150 | 4350 | 800 | 36 | 50 | 600 | 725 | 780 | 20-F30 | 1450 | 1550 | 8-M30×630 | 1100 | 550 | 600 | 1900 | 600 |
قطر التثبيت (قطر الإخراج أكثر من 700 مم، بناءً على ضخ المضخة)

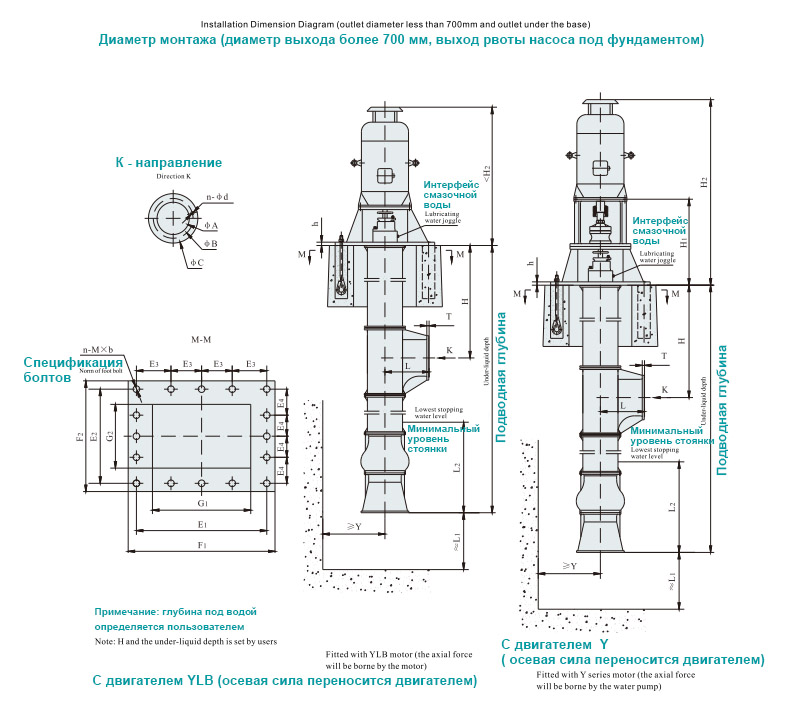

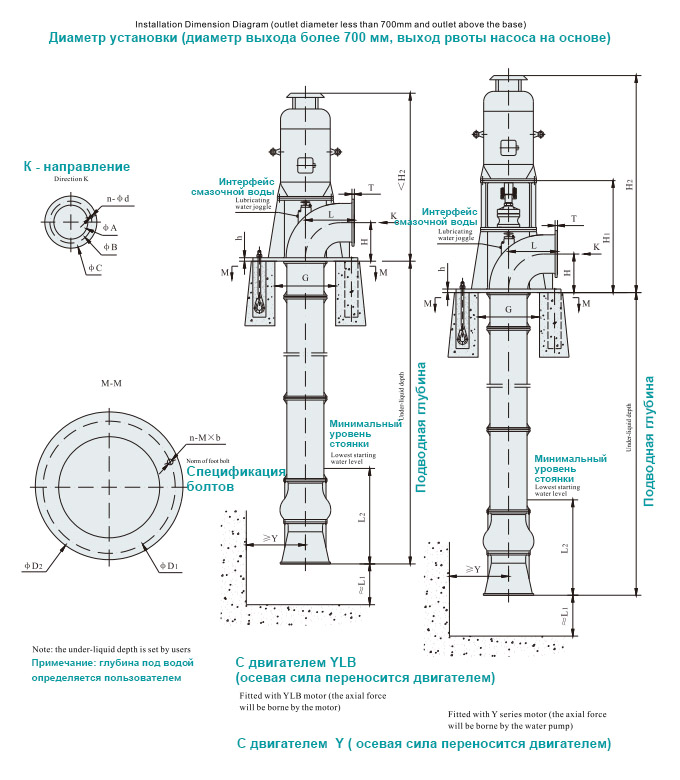

تركيب مقياس الأحجام (قطر الخرج أكثر من 700 مم، بناءً على خرج الضخ)
| رقم | نوع المضخة | قياس | ||||||||||||||||
| H | H1 | H2 | L | T | h | A | B | C | ن-φد | د1 | د2 | ن-م × ب | G | L1 | L2 | Y | ||
| 1 | 700LP(T)-4 | 700 | 2300 | 4350 | 700 | 30 | 40 | 700 | 810 | 860 | 24-F26 | 1500 | 1700 | 8-م36×630 | 1200 | 600 | 1400 | 800 |
| 2 | 700LP(T)-6 | 700 | 2300 | 4350 | 700 | 30 | 40 | 700 | 810 | 860 | 24-F26 | 1500 | 1700 | 8-م36×630 | 1200 | 600 | 1400 | 800 |
| 3 | 700LP(T)-8 | 700 | 2350 | 4400 | 700 | 30 | 40 | 700 | 810 | 860 | 24-F26 | 1500 | 1700 | 8-م36×630 | 1200 | 600 | 1400 | 800 |
| 4 | 700LP(T)-10 | 700 | 2350 | 4450 | 700 | 30 | 40 | 700 | 810 | 860 | 24-F26 | 1500 | 1700 | 8-م36×630 | 1200 | 600 | 1400 | 800 |
| 5 | 700LP(T)-12 | 700 | 2400 | 4550 | 700 | 30 | 40 | 700 | 810 | 860 | 24-F26 | 1500 | 1700 | 8-م36×630 | 1200 | 600 | 1400 | 800 |
| 6 | 700LP(T)-15 | 700 | 2400 | 4650 | 700 | 30 | 40 | 700 | 810 | 860 | 24-F26 | 1500 | 1700 | 8-م36×630 | 1200 | 600 | 1400 | 800 |
| 7 | 700LP(T)-20 | 700 | 2400 | 4700 | 700 | 30 | 40 | 700 | 810 | 860 | 24-F26 | 1500 | 1700 | 8-م36×630 | 1200 | 600 | 1400 | 800 |
| 8 | 700LP(T)-25 | 700 | 2500 | 4750 | 700 | 30 | 40 | 700 | 810 | 860 | 24-F26 | 1500 | 1700 | 8-م36×630 | 1200 | 600 | 1400 | 800 |
| 9 | 700LP(T)-30 | 700 | 2500 | 4850 | 700 | 30 | 40 | 700 | 810 | 860 | 24-F26 | 1500 | 1700 | 8-م36×630 | 1200 | 600 | 1400 | 800 |
| 10 | 800LP(T)-4 | 800 | 2300 | 4350 | 800 | 30 | 40 | 800 | 920 | 975 | 24-F30 | 1600 | 1800 | 8-م36×630 | 1300 | 700 | 1500 | 900 |
| 11 | 800LP(T)-6 | 800 | 2350 | 4400 | 800 | 30 | 40 | 800 | 920 | 975 | 24-F30 | 1600 | 1800 | 8-م36×630 | 1300 | 700 | 1500 | 900 |
| 12 | 800LP(T)-8 | 800 | 2350 | 4450 | 800 | 30 | 40 | 800 | 920 | 975 | 24-F30 | 1600 | 1800 | 8-م36×630 | 1300 | 700 | 1500 | 900 |
| 13 | 800LP(T)-10 | 800 | 2400 | 4550 | 800 | 30 | 40 | 800 | 920 | 975 | 24-F30 | 1600 | 1800 | 8-م36×630 | 1300 | 700 | 1500 | 900 |
| 14 | 800LP(T)-12 | 800 | 2400 | 4650 | 800 | 30 | 40 | 800 | 920 | 975 | 24-F30 | 1600 | 1800 | 8-م36×630 | 1300 | 700 | 1500 | 900 |
| 15 | 800LP(T)-15 | 800 | 2400 | 4700 | 800 | 30 | 40 | 800 | 920 | 975 | 24-F30 | 1600 | 1800 | 8-م36×630 | 1300 | 700 | 1500 | 900 |
| 16 | 800LP(T)-20 | 800 | 2500 | 4750 | 800 | 30 | 40 | 800 | 920 | 975 | 24-F30 | 1600 | 1800 | 8-م36×630 | 1300 | 700 | 1500 | 900 |
| 17 | 800LP(T)-25 | 800 | 2500 | 4850 | 800 | 30 | 40 | 800 | 920 | 975 | 24-F30 | 1600 | 1800 | 8-م36×630 | 1300 | 700 | 1500 | 900 |
| 18 | 900LP(T)-4 | 900 | 2500 | 4750 | 900 | 36 | 40 | 900 | 1020 | 1075 | 24-F30 | 1800 | 2000 | 12-م36×630 | 1500 | 800 | 1600 | 1000 |
| 19 | 900LP(T)-6 | 900 | 2500 | 4750 | 900 | 36 | 40 | 900 | 1020 | 1075 | 24-F30 | 1800 | 2000 | 12-م36×630 | 1500 | 800 | 1600 | 1000 |
| 20 | 900LP(T)-8 | 900 | 2500 | 4800 | 900 | 36 | 40 | 900 | 1020 | 1075 | 24-F30 | 1800 | 2000 | 12-م36×630 | 1500 | 800 | 1600 | 1000 |
| 21 | 900LP(T)-10 | 900 | 2500 | 4800 | 900 | 36 | 40 | 900 | 1020 | 1075 | 24-F30 | 1800 | 2000 | 12-م36×630 | 1500 | 800 | 1600 | 1000 |
| 22 | 900LP(T)-14 | 900 | 2600 | 4850 | 900 | 36 | 40 | 900 | 1020 | 1075 | 24-F30 | 1800 | 2000 | 12-م36×630 | 1500 | 800 | 1600 | 1000 |
| 23 | 900LP(T)-16 | 900 | 2650 | 4950 | 900 | 36 | 40 | 900 | 1020 | 1075 | 24-F30 | 1800 | 2000 | 12-م36×630 | 1500 | 800 | 1600 | 1000 |
| 24 | 900LP(T)-20 | 900 | 2700 | 5050 | 900 | 36 | 40 | 900 | 1020 | 1075 | 24-F30 | 1800 | 2000 | 12-م36×630 | 1500 | 800 | 1600 | 1000 |
| 25 | 900LP(T)-25 | 900 | 2700 | 5100 | 900 | 36 | 40 | 900 | 1020 | 1075 | 24-F30 | 1800 | 2000 | 12-م36×630 | 1500 | 800 | 1600 | 1000 |
| 26 | 1000LP(ر)-4 | 1000 | 2500 | 4800 | 1000 | 36 | 40 | 1000 | 1120 | 1175 | 28-ف30 | 1900 | 2100 | 16-م36×630 | 1600 | 900 | 1700 | 1100 |
| 27 | 1000LP(ر)-6 | 1000 | 2600 | 4850 | 1000 | 36 | 40 | 1000 | 1120 | 1175 | 28-ف30 | 1900 | 2100 | 16-م36×630 | 1600 | 900 | 1700 | 1100 |
| 28 | 1000LP(ر)-9 | 1000 | 2650 | 4950 | 1000 | 36 | 40 | 1000 | 1120 | 1175 | 28-ف30 | 1900 | 2100 | 16-م36×630 | 1600 | 900 | 1700 | 1100 |
| 29 | 1000LP(ر)-10 | 1000 | 2800 | 5350 | 1000 | 36 | 40 | 1000 | 1120 | 1175 | 28-ف30 | 1900 | 2100 | 16-م36×630 | 1600 | 900 | 1700 | 1100 |
| 30 | 1000LP(ر)-16 | 1000 | 2800 | 5500 | 1000 | 36 | 50 | 1000 | 1120 | 1175 | 28-ف30 | 1900 | 2100 | 16-م36×630 | 1600 | 900 | 1700 | 1100 |
| 31 | 1000LP(ر)-18 | 1000 | 2800 | 5550 | 1000 | 36 | 50 | 1000 | 1120 | 1175 | 28-ف30 | 1900 | 2100 | 16-م36×630 | 1600 | 900 | 1700 | 1100 |
| 32 | 1000LP(T)-20 | 1000 | 2800 | 5700 | 1000 | 36 | 50 | 1000 | 1120 | 1175 | 28-ف30 | 1900 | 2100 | 16-م36×630 | 1600 | 900 | 1700 | 1100 |
| 33 | 1200LP(T)-4 | 1100 | 2700 | 5550 | 1200 | 36 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2000 | 2200 | 16-م36×630 | 1700 | 1100 | 1800 | 1400 |
تركيب مقياس الأحجام (قطر الخرج أكثر من 700 مم، بناءً على خرج الضخ)
| رقم | نوع المضخة | قياس | ||||||||||||||||
| H | H1 | H2 | L | T | h | A | B | C | ن-φد | د1 | د2 | ن-م × ب | G | L1 | L2 | Y | ||
| 34 | 1200LP(T)-6 | 1100 | 2700 | 5600 | 1200 | 40 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2000 | 2200 | 16-م36×630 | 1700 | 1100 | 1800 | 1400 |
| 35 | 1200LP(T)-9 | 1100 | 2700 | 5650 | 1200 | 40 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2000 | 2200 | 16-م36×630 | 1700 | 1100 | 1800 | 1400 |
| 36 | 1200LP(T)-12 | 1100 | 2700 | 5800 | 1200 | 40 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2000 | 2200 | 16-م36×630 | 1700 | 1100 | 1800 | 1400 |
| 37 | 1200LP(T)-14 | 1100 | 2800 | 5950 | 1200 | 40 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2000 | 2200 | 16-م36×630 | 1700 | 1100 | 1800 | 1400 |
| 38 | 1200LP(T)-16 | 1100 | 2800 | 6100 | 1200 | 40 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2000 | 2200 | 16-م36×630 | 1700 | 1100 | 1800 | 1400 |
| 39 | 1200LP(T)-18 | 1100 | 2800 | 6150 | 1200 | 40 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2000 | 2200 | 16-م36×630 | 1700 | 1100 | 1800 | 1400 |
| 40 | 1200LP(T)-20 | 1100 | 2800 | 6300 | 1200 | 40 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2000 | 2200 | 16-م36×630 | 1700 | 1100 | 1800 | 1400 |
| 41 | 1200LP(T)-24 | 1100 | 2900 | 6400 | 1200 | 40 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2000 | 2200 | 16-م36×630 | 1700 | 1100 | 1800 | 1400 |
| 42 | 1400LP(T)-14 | 1300 | 3400 | 5800 | 1400 | 44 | 50 | 1400 | 1560 | 1630 | 36-ف36 | 2400 | 2600 | 16-م42×800 | 2000 | 1400 | 2100 | 1600 |
| 43 | 1400LP(T)-60 | 1300 | 3600 | 7200 | 1400 | 44 | 60 | 1400 | 1590 | 1675 | 36-F42 | 2400 | 2600 | 16-م42×800 | 2000 | 1400 | 2100 | 1600 |
| 44 | 1400LP(T)-60A | 1300 | 3600 | 6800 | 1400 | 44 | 60 | 1400 | 1590 | 1675 | 36-F42 | 2400 | 2600 | 16-م42×800 | 2000 | 1400 | 2100 | 1600 |
| 45 | 1400LP(T)-60B | 1300 | 3600 | 6800 | 1400 | 44 | 60 | 1400 | 1590 | 1675 | 36-F42 | 2400 | 2600 | 16-م42×800 | 2000 | 1400 | 2100 | 1600 |
| 46 | 1400LP(T)-10 | 1300 | 3400 | 5700 | 1400 | 44 | 50 | 1400 | 1560 | 1630 | 36-ف36 | 2400 | 2600 | 16-م42×800 | 2000 | 1400 | 2100 | 1600 |
| 47 | 1500LP(T)-26 | 1400 | 4200 | 6400 | 1500 | 45 | 50 | 1500 | 1660 | 1730 | 36-ف36 | 2500 | 2700 | 16-م48×1000 | 2100 | 1500 | 2300 | 1800 |
| 48 | 1600LP(T)-7 | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 49 | 1600LP(T)-12 | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 50 | 1600LP(T)-13.5 | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 51 | 1600LP(T)-14.6 | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 52 | 1600LP(T)-20 | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 53 | 1600LP(T)B-16(-6°) | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 54 | 1600LP(T)B-16(-4°) | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 55 | 1600LP(T)B-16(-2°) | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 56 | 1600LP(T)B-16(0°) | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 57 | 1600LP(T)B-16(+2°) | 1500 | 4800 | 6800 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 58 | 1600LP(T)B-16(+4°) | 1500 | 4800 | 6800 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 59 | 1600LP(T)-19 | 1500 | 4900 | 7200 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 60 | 1600LP(T)B-15.5(-4°) | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 61 | 1600LP(T)B-15.5(-2°) | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 62 | 1600LP(T)B-15.5(0°) | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 63 | 1600LP(T)B-15.5(+2°) | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 64 | 1600LP(T)B-15.5(+4°) | 1500 | 4700 | 6600 | 1600 | 48 | 60 | 1600 | 1760 | 1830 | 40-F36 | 2700 | 2900 | 20-م48×1000 | 2200 | 1600 | 2500 | 2000 |
| 65 | 1800LP(T)-34 | 1600 | 5500 | 8650 | 2000 | 50 | 60 | 1800 | 1970 | 2045 | 44-F42 | 2800 | 3000 | 28-م48×1000 | 2300 | 2000 | 3000 | 2500 |
| 66 | 1800LP(T)-34A | 1600 | 5500 | 8650 | 2000 | 50 | 60 | 1800 | 1970 | 2045 | 44-F42 | 2800 | 3000 | 28-م48×1000 | 2300 | 2000 | 3000 | 2500 |
قطر أبعاد التركيب (قطر الخرج 50 - 600 مم، مخرج قيء المضخة تحت الأساس)

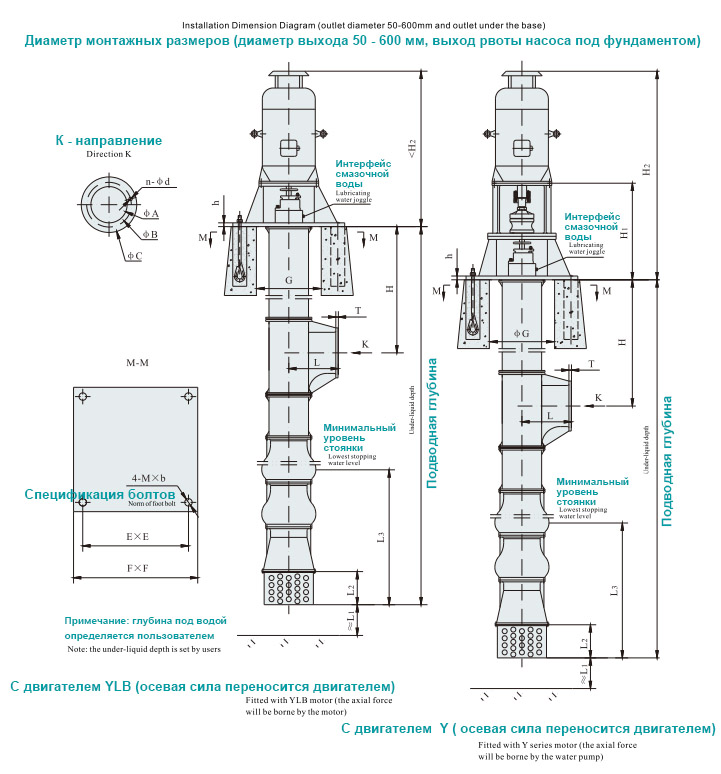

تركيب مقياس مقاسات (قطر الخرج 50 - 600 مم، ضخ المضخة أسفل الأساس)
| رقم | نوع المضخة | قياس | ||||||||||||||||
| H | H1 | H2 | L | T | h | A | B | C | ن-φد | E | F | م × ب | G | L1 | L2 | L3 | ||
| 1 | 50LP(T)-10-X | 500 | 450 | 760 | 120 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 400 | 500 | م16×300 | 350 | 300 | 200 | 500 |
| 2 | 50LP(T)2-20-X | 500 | 450 | 785 | 120 | 20 | 20 | 50 | 125 | 165 | 4-ف19 | 400 | 500 | م16×300 | 350 | 300 | 200 | 500 |
| 3 | 65LP(T)-10-X | 550 | 500 | 820 | 150 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 450 | 550 | م20×400 | 400 | 300 | 200 | 550 |
| 4 | 65LP(T)2-20-X | 550 | 500 | 840 | 150 | 20 | 20 | 65 | 145 | 185 | 4-ف19 | 450 | 550 | م20×400 | 400 | 300 | 200 | 550 |
| 5 | 80LP(T)-15-X | 600 | 550 | 890 | 150 | 22 | 20 | 80 | 160 | 200 | 8-ف19 | 500 | 600 | م20×400 | 450 | 300 | 200 | 600 |
| 6 | 80LP(T)-25-X | 600 | 550 | 930 | 150 | 22 | 20 | 80 | 160 | 200 | 8-ف19 | 500 | 600 | م20×400 | 450 | 300 | 200 | 600 |
| 7 | 100LP(T)-15-X | 700 | 620 | 1015 | 200 | 24 | 20 | 100 | 180 | 220 | 8-ف19 | 500 | 600 | م20×500 | 450 | 300 | 300 | 750 |
| 8 | 100LP(T)-30-X | 700 | 650 | 1055 | 200 | 24 | 20 | 100 | 180 | 220 | 8-ف19 | 500 | 600 | م20×500 | 450 | 300 | 300 | 750 |
| 9 | 150LP(T)-20-X | 800 | 695 | 1280 | 250 | 26 | 25 | 150 | 240 | 285 | 8-F23 | 600 | 700 | م24×500 | 550 | 300 | 300 | 900 |
| 10 | 150LP(T)2-30-X | 800 | 695 | 1290 | 250 | 26 | 25 | 150 | 240 | 285 | 8-F23 | 600 | 700 | م24×500 | 550 | 300 | 300 | 900 |
| 11 | 150LP(T)2-40-X | 800 | 695 | 1340 | 250 | 26 | 25 | 150 | 240 | 285 | 8-F23 | 600 | 700 | م24×500 | 550 | 300 | 300 | 900 |
| 12 | 200LP(T)-15-X | 900 | 770 | 1330 | 250 | 26 | 25 | 200 | 295 | 340 | 8-F23 | 600 | 700 | م24×500 | 550 | 300 | 300 | 1000 |
| 13 | 200LP(T)-22-X | 900 | 770 | 1410 | 250 | 26 | 25 | 200 | 295 | 340 | 8-F23 | 600 | 700 | م24×500 | 550 | 300 | 300 | 1000 |
| 14 | 200LP(T)2-30-X | 900 | 770 | 1430 | 250 | 26 | 25 | 200 | 295 | 340 | 8-F23 | 600 | 700 | م24×500 | 550 | 300 | 300 | 1000 |
| 15 | 200LP(T)2-40-X | 900 | 770 | 1530 | 250 | 26 | 25 | 200 | 295 | 340 | 8-F23 | 600 | 700 | م24×500 | 550 | 300 | 300 | 1000 |
| 16 | 250LP(T)-20-X | 1000 | 825 | 1495 | 300 | 28 | 25 | 250 | 350 | 395 | 12-F23 | 700 | 800 | م24×500 | 650 | 300 | 300 | 1100 |
| 17 | 250LP(T)-30-X | 1000 | 850 | 1675 | 300 | 28 | 25 | 250 | 350 | 395 | 12-F23 | 700 | 800 | م24×500 | 650 | 300 | 300 | 1100 |
| 18 | 250LP(T)2-40-X | 1000 | 850 | 1675 | 300 | 28 | 25 | 250 | 350 | 395 | 12-F23 | 700 | 800 | م24×500 | 650 | 300 | 300 | 1100 |
| 19 | 300LP(T)-6-X | 1100 | 900 | 1945 | 300 | 28 | 25 | 300 | 400 | 445 | 12-F23 | 750 | 850 | م30×630 | 700 | 300 | 300 | 1200 |
| 20 | 300LP(T)-8-X | 1100 | 900 | 2000 | 300 | 28 | 25 | 300 | 400 | 445 | 12-F23 | 750 | 850 | م30×630 | 700 | 300 | 300 | 1200 |
| 21 | 300LP(T)-10-X | 1100 | 900 | 2100 | 300 | 28 | 25 | 300 | 400 | 445 | 12-F23 | 750 | 850 | م30×630 | 700 | 300 | 300 | 1200 |
| 22 | 300LP(T)-15-X | 1100 | 925 | 2000 | 300 | 28 | 25 | 300 | 400 | 445 | 12-F23 | 750 | 850 | م30×630 | 700 | 300 | 300 | 1200 |
| 23 | 300LP(T)-20-X | 1100 | 925 | 2100 | 300 | 28 | 25 | 300 | 400 | 445 | 12-F23 | 750 | 850 | م30×630 | 700 | 300 | 300 | 1200 |
| 24 | 300LP(T)2-30-X | 1100 | 925 | 2185 | 300 | 28 | 25 | 300 | 400 | 445 | 12-F23 | 750 | 850 | م30×630 | 700 | 300 | 300 | 1200 |
| 25 | 300LP(T)2-40-X | 1100 | 950 | 2785 | 300 | 28 | 25 | 300 | 400 | 445 | 12-F23 | 750 | 850 | م30×630 | 700 | 300 | 300 | 1200 |
| 26 | 350LP(T)-4-X | 1200 | 950 | 1710 | 350 | 30 | 30 | 350 | 460 | 505 | 16-ف23 | 900 | 1000 | م30×630 | 800 | 300 | 300 | 1350 |
| 27 | 350LP(T)-6-X | 1200 | 950 | 1785 | 350 | 30 | 30 | 350 | 460 | 505 | 16-ف23 | 900 | 1000 | م30×630 | 800 | 300 | 300 | 1350 |
| 28 | 350LP(T)-8-X | 1200 | 950 | 1815 | 350 | 30 | 30 | 350 | 460 | 505 | 16-ف23 | 900 | 1000 | م30×630 | 800 | 300 | 300 | 1350 |
| 29 | 350LP(T)-10-X | 1200 | 950 | 1840 | 350 | 30 | 30 | 350 | 460 | 505 | 16-ف23 | 900 | 1000 | م30×630 | 800 | 300 | 300 | 1350 |
| 30 | 350LP(T)-15-X | 1200 | 975 | 1905 | 350 | 30 | 30 | 350 | 460 | 505 | 16-ف23 | 900 | 1000 | م30×630 | 800 | 300 | 300 | 1250 |
تركيب مقياس مقاسات (قطر الخرج 50 - 600 مم، ضخ المضخة أسفل الأساس)
| رقم | نوع المضخة | قياس | ||||||||||||||||
| H | H1 | H2 | L | T | h | A | B | C | ن-φد | E | F | مكسبي | G | L1 | L2 | L3 | ||
| 31 | 350LP(T)-20-X | 1200 | 975 | 2055 | 350 | 30 | 30 | 350 | 460 | 505 | 16-ف23 | 900 | 1000 | م30×630 | 800 | 300 | 300 | 1250 |
| 32 | 350LP(T)2-30-X | 1200 | 975 | 2540 | 350 | 30 | 30 | 350 | 460 | 505 | 16-ف23 | 900 | 1000 | م30×630 | 800 | 300 | 300 | 1250 |
| 33 | 350LP(T)2-40-X | 1200 | 975 | 2630 | 350 | 30 | 30 | 350 | 460 | 505 | 16-ف23 | 900 | 1000 | م30×630 | 800 | 300 | 300 | 1250 |
| 34 | 400LP (T) -4x | 1300 | 1000 | 2010 | 400 | 32 | 30 | 400 | 515 | 565 | 16-ف28 | 1100 | 1250 | م30×630 | 1000 | 350 | 400 | 1600 |
| 35 | 400LP (T) -6x | 1300 | 1000 | 2065 | 400 | 32 | 30 | 400 | 515 | 565 | 16-ف28 | 1100 | 1250 | م30×630 | 1000 | 350 | 400 | 1600 |
| 36 | 400LP (T) -8-x | 1300 | 1000 | 2465 | 400 | 32 | 30 | 400 | 515 | 565 | 16-ف28 | 1100 | 1250 | م30×630 | 1000 | 350 | 400 | 1600 |
| 37 | 400LP (T) -10x | 1300 | 1000 | 2250 | 400 | 40 | 40 | 400 | 515 | 565 | 16-ف28 | 1100 | 1250 | م30×630 | 1000 | 350 | 400 | 1600 |
| 38 | 400LP (T) -13x | 1300 | 1000 | 2300 | 400 | 32 | 30 | 400 | 515 | 565 | 16-ف28 | 1100 | 1250 | م30×630 | 1000 | 350 | 400 | 1600 |
| 39 | 400LP (T) -16x | 1300 | 1000 | 2520 | 400 | 32 | 30 | 400 | 515 | 565 | 16-ف28 | 1100 | 1250 | م30×630 | 1000 | 350 | 400 | 1600 |
| 40 | 400LP (T) -20x | 1300 | 1050 | 2600 | 400 | 32 | 30 | 400 | 515 | 565 | 16-ف28 | 1100 | 1250 | م30×630 | 1000 | 350 | 400 | 1600 |
| 41 | 400LP (ر) -25 س | 1300 | 1050 | 2600 | 400 | 32 | 30 | 400 | 515 | 565 | 16-ف28 | 1100 | 1250 | م30×630 | 1000 | 350 | 400 | 1600 |
| 42 | 400LP (ر) -30x | 1300 | 1050 | 2660 | 400 | 32 | 30 | 400 | 515 | 565 | 16-ف28 | 1100 | 1250 | م30×630 | 1000 | 350 | 400 | 1600 |
| 43 | 400LP (T) 2-40-X | 1300 | 1050 | 2760 | 400 | 32 | 30 | 400 | 515 | 565 | 16-ف28 | 1100 | 1250 | م30×630 | 1000 | 350 | 400 | 1600 |
| 44 | 500LP(T)-4-X | 1500 | 1150 | 2200 | 500 | 34 | 40 | 500 | 620 | 670 | 20-F28 | 1400 | 1500 | م36×630 | 1250 | 450 | 500 | 1800 |
| 45 | 500LP(T)-6-X | 1500 | 1150 | 2330 | 500 | 34 | 40 | 500 | 620 | 670 | 20-F28 | 1400 | 1500 | م36×630 | 1250 | 450 | 500 | 1800 |
| 46 | 500LP(T)-8-X | 1500 | 1150 | 2550 | 500 | 34 | 40 | 500 | 620 | 670 | 20-F28 | 1400 | 1500 | م36×630 | 1250 | 450 | 500 | 1800 |
| 47 | 500LP(T)-10-X | 1500 | 1150 | 2650 | 500 | 34 | 40 | 500 | 620 | 670 | 20-F28 | 1400 | 1500 | م36×630 | 1250 | 450 | 500 | 1800 |
| 48 | 500LP(T)-12-X | 1500 | 1200 | 2850 | 500 | 34 | 40 | 500 | 620 | 670 | 20-F28 | 1400 | 1500 | م36×630 | 1250 | 450 | 500 | 1800 |
| 49 | 500LP(T)-15-X | 1500 | 1200 | 2850 | 500 | 34 | 40 | 500 | 620 | 670 | 20-F28 | 1400 | 1500 | م36×630 | 1250 | 450 | 500 | 1800 |
| 50 | 500LP(T)-20-X | 1500 | 1200 | 2950 | 500 | 34 | 40 | 500 | 620 | 670 | 20-F28 | 1400 | 1500 | م36×630 | 1250 | 450 | 500 | 1800 |
| 51 | 500LP(T)-25-X | 1500 | 1250 | 3050 | 500 | 34 | 40 | 500 | 620 | 670 | 20-F28 | 1400 | 1500 | م36×630 | 1250 | 450 | 500 | 1800 |
| 52 | 500LP(T)-30-X | 1500 | 1250 | 3250 | 500 | 34 | 40 | 500 | 620 | 670 | 20-F28 | 1400 | 1500 | م36×630 | 1250 | 450 | 500 | 1800 |
| 53 | 600LP(T)-4-X | 1800 | 1300 | 2730 | 600 | 36 | 40 | 600 | 725 | 780 | 20-F30 | 1500 | 1600 | م42 × 800 | 1300 | 550 | 600 | 1900 |
| 54 | 600LP(T)-6-X | 1800 | 1300 | 3050 | 600 | 36 | 40 | 600 | 725 | 780 | 20-F30 | 1500 | 1600 | م42 × 800 | 1300 | 550 | 600 | 1900 |
| 55 | 600LP(T)-8-X | 1800 | 1300 | 3150 | 600 | 36 | 40 | 600 | 725 | 780 | 20-F30 | 1500 | 1600 | م42 × 800 | 1300 | 550 | 600 | 1900 |
| 56 | 600LP(T)-10-X | 1800 | 1300 | 3250 | 600 | 36 | 40 | 600 | 725 | 780 | 20-F30 | 1500 | 1600 | م42 × 800 | 1300 | 550 | 600 | 1900 |
| 57 | 600LP(T)-12-X | 1800 | 1300 | 3350 | 600 | 36 | 40 | 600 | 725 | 780 | 20-F30 | 1500 | 1600 | م42 × 800 | 1300 | 550 | 600 | 1900 |
| 58 | 600LP(T)-15-X | 1800 | 1350 | 3400 | 600 | 36 | 40 | 600 | 725 | 780 | 20-F30 | 1500 | 1600 | م42 × 800 | 1300 | 550 | 600 | 1900 |
| 59 | 600LP(T)-20-X | 1800 | 1350 | 3450 | 600 | 36 | 40 | 600 | 725 | 780 | 20-F30 | 1500 | 1600 | م42 × 800 | 1300 | 550 | 600 | 1900 |
| 60 | 600LP(T)-25-X | 1800 | 1350 | 3600 | 600 | 36 | 40 | 600 | 725 | 780 | 20-F30 | 1500 | 1600 | م42 × 800 | 1300 | 550 | 600 | 1900 |
قطر التثبيت (قطر الإخراج أكثر من 700 مم، ضخ المضخة تحت الأساس)
تركيب مقياس مقاسات (مخرج قطر أكثر من 700 ملم مخرج ضخ المضخة تحت الأساس)
| رقم | نوع المضخة | قياس | ||||||||||||||||||||
| H1 | H2 | L | T | h | A | B | C | ن-φد | ه1 | ه2 | ه3 | هـ4 | F1 | F2 | ن-م × ب | G1 | G2 | L1 | L2 | Y | ||
| 1 | 700LP(T)-10-X | 1400 | 3950 | 700 | 30 | 40 | 700 | 810 | 860 | 24-F26 | 1800 | 1500 | 600 | 500 | 2000 | 1700 | 12-م30×630 | 1500 | 1200 | 600 | 1400 | 800 |
| 2 | 700LP(T)-25-X | 1400 | 4250 | 700 | 30 | 40 | 700 | 810 | 860 | 24-F26 | 1800 | 1500 | 600 | 500 | 2000 | 1700 | 12-م30×630 | 1500 | 1200 | 600 | 1400 | 800 |
| 3 | 800LP(T)-7-X | 1450 | 4050 | 750 | 30 | 40 | 800 | 920 | 975 | 24-F30 | 1950 | 1650 | 650 | 550 | 2100 | 1800 | 12-م30×630 | 1600 | 1300 | 700 | 1500 | 900 |
| 4 | 800LP(T)-13.4-X | 1450 | 4100 | 750 | 30 | 40 | 800 | 920 | 975 | 24-F30 | 1950 | 1650 | 650 | 550 | 2100 | 1800 | 12-م30×630 | 1600 | 1300 | 700 | 1500 | 900 |
| 5 | 800LP(T)-17-X | 1450 | 4150 | 750 | 30 | 40 | 800 | 920 | 975 | 24-F30 | 1950 | 1650 | 650 | 550 | 2100 | 1800 | 12-م30×630 | 1600 | 1300 | 700 | 1500 | 900 |
| 6 | 900LP(T)-7-X | 1500 | 4450 | 850 | 32 | 40 | 900 | 1020 | 1075 | 24-F30 | 2100 | 1800 | 700 | 600 | 2300 | 2000 | 12-م36×630 | 1800 | 1500 | 800 | 1600 | 1000 |
| 7 | 900LP(T)-12.6-X | 1500 | 4450 | 850 | 32 | 40 | 900 | 1020 | 1075 | 24-F30 | 2100 | 1800 | 700 | 600 | 2300 | 2000 | 12-م36×630 | 1800 | 1500 | 800 | 1600 | 1000 |
| 8 | 900LP(T)-17-X | 1500 | 4500 | 850 | 32 | 40 | 900 | 1020 | 1075 | 24-F30 | 2100 | 1800 | 700 | 600 | 2300 | 2000 | 12-م36×630 | 1800 | 1500 | 800 | 1600 | 1000 |
| 9 | 1000LP(T)-7-X | 1600 | 5200 | 900 | 35 | 50 | 1000 | 1120 | 1175 | 28-ف30 | 2300 | 1900 | 575 | 475 | 2500 | 2100 | 16-م36×630 | 2000 | 1600 | 900 | 1700 | 1100 |
| 10 | 1000LP(T)-13-X | 1600 | 5250 | 900 | 35 | 50 | 1000 | 1120 | 1175 | 28-ف30 | 2300 | 1900 | 575 | 475 | 2500 | 2100 | 16-م36×630 | 2000 | 1600 | 900 | 1700 | 1100 |
| 11 | 1000LP(T)-17-X | 1600 | 5400 | 900 | 35 | 50 | 1000 | 1120 | 1175 | 28-ف30 | 2300 | 1900 | 575 | 475 | 2500 | 2100 | 16-م36×630 | 2000 | 1600 | 900 | 1700 | 1100 |
| 12 | 1200LP(T)-8-X | 1700 | 5500 | 1000 | 35 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2400 | 2000 | 600 | 500 | 2600 | 2200 | 16-م36×630 | 2100 | 1700 | 1100 | 1800 | 1400 |
| 13 | 1200LP(T)-10-X | 1700 | 5650 | 1000 | 35 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2400 | 2000 | 600 | 500 | 2600 | 2200 | 16-م36×630 | 2100 | 1700 | 1100 | 1800 | 1400 |
| 14 | 1200LP(T)-17-X | 1700 | 5950 | 1000 | 35 | 50 | 1200 | 1340 | 1405 | 32-ف33 | 2400 | 2000 | 600 | 500 | 2600 | 2200 | 16-م36×630 | 2100 | 1700 | 1100 | 1800 | 1400 |
| 15 | 1400LP(T)-9-X | 1800 | 5700 | 1200 | 40 | 50 | 1400 | 1560 | 1630 | 36-ف36 | 2800 | 2300 | 700 | 575 | 3000 | 2500 | 16-م42×800 | 2500 | 2000 | 1400 | 2100 | 1600 |
| 16 | 1400LP(T)-14-X | 1800 | 6200 | 1200 | 40 | 50 | 1400 | 1560 | 1630 | 36-ف36 | 2800 | 2300 | 700 | 575 | 3000 | 2500 | 16-م42×800 | 2500 | 2000 | 1400 | 2100 | 1600 |
| 17 | 1500LP(T)-26-X | 1900 | 6400 | 1300 | 45 | 50 | 1500 | 1660 | 1730 | 36-ف36 | 2900 | 2400 | 725 | 600 | 3100 | 2600 | 16-م42×800 | 2600 | 2100 | 1500 | 2300 | 1800 |
| 18 | 1600LP(T)-7-X | 2000 | 6600 | 1400 | 50 | 60 | 1600 | 1760 | 1830 | 40-F36 | 3200 | 2600 | 640 | 520 | 3400 | 2800 | 20-م48×1000 | 2800 | 2200 | 1600 | 2500 | 2000 |
| 19 | 1600LP(T)-14.6-X | 2000 | 6600 | 1400 | 50 | 60 | 1600 | 1760 | 1830 | 40-F36 | 3200 | 2600 | 640 | 520 | 3400 | 2800 | 20-م48×1000 | 2800 | 2200 | 1600 | 2500 | 2000 |
| 20 | 1600LP(T)-20-X | 2000 | 6600 | 1400 | 50 | 60 | 1600 | 1760 | 1830 | 40-F36 | 3200 | 2600 | 640 | 520 | 3400 | 2800 | 20-م48×1000 | 2800 | 2200 | 1600 | 2500 | 2000 |
| 21 | 1600LP(T)-19-X | 2000 | 6600 | 1400 | 50 | 60 | 1600 | 1760 | 1830 | 40-F36 | 3200 | 2600 | 640 | 520 | 3400 | 2800 | 20-م48×1000 | 2800 | 2200 | 1600 | 2500 | 2000 |
| 22 | 1800LP(T)-7-X | 2100 | 7950 | 1600 | 50 | 60 | 1800 | 1970 | 2045 | 44-F42 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م48×1000 | 3000 | 2400 | 2000 | 3000 | 2500 |
| 23 | 1800LP(T)-10-X | 2100 | 8250 | 1600 | 50 | 60 | 1800 | 1970 | 2045 | 44-F42 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م48×1000 | 3000 | 2400 | 2000 | 3000 | 2500 |
| 24 | 1800LP(T)-13-X | 2100 | 8450 | 1600 | 50 | 60 | 1800 | 1970 | 2045 | 44-F42 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م48×1000 | 3000 | 2400 | 2000 | 3000 | 2500 |
| 25 | 1800LP(T)-17-X | 2100 | 8650 | 1600 | 50 | 60 | 1800 | 1970 | 2045 | 44-F42 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م48×1000 | 3000 | 2400 | 2000 | 3000 | 2500 |
مخطط التثبيت مع المضخة (على أساس إخراج المضخة)
تركيب الميزان (على أساس إخراج مضخة الضخ)
| رقم | نوع المضخة | قياس | |||||||||||||||||
| H | H1 | H2 | L | T | h | A | B | C | ن-φد | د1 | د2 | T1 | ن-م × ب | G | L1 | L2 | Y | ||
| 1 | 600LPTC-15 | 650 | 2150 | 3850 | 800 | 36 | 150 | 600 | 725 | 780 | 20-F30 | 1600 | 1700 | 800 | 8-م42×800 | 1150 | 500 | 1200 | 700 |
| 2 | 600LPTC-20 | 650 | 2150 | 3850 | 800 | 36 | 150 | 600 | 725 | 780 | 20-F30 | 1600 | 1700 | 800 | 8-م42×800 | 1150 | 500 | 1200 | 700 |
| 3 | 700LPTC-15 | 750 | 2300 | 4150 | 900 | 30 | 150 | 700 | 810 | 860 | 24-F26 | 1600 | 1700 | 800 | 8-م42×800 | 1150 | 600 | 1400 | 800 |
| 4 | 700LPTC-20 | 750 | 2300 | 4350 | 900 | 30 | 150 | 700 | 810 | 860 | 24-F26 | 1600 | 1700 | 800 | 8-م42×800 | 1150 | 600 | 1400 | 800 |
| 5 | 800LPTC-15 | 850 | 2300 | 4550 | 1000 | 30 | 150 | 800 | 920 | 975 | 24-F30 | 2000 | 2200 | 500 | 16-م42×800 | 1600 | 700 | 1500 | 900 |
| 6 | 800LPTC-20 | 850 | 2350 | 4600 | 1000 | 30 | 150 | 800 | 920 | 975 | 24-F30 | 2000 | 2200 | 500 | 16-م42×800 | 1600 | 700 | 1500 | 900 |
| 7 | 900LPTC-15 | 950 | 2500 | 4750 | 1100 | 32 | 150 | 900 | 1020 | 1075 | 24-F30 | 2000 | 2200 | 500 | 16-م42×800 | 1600 | 800 | 1600 | 1000 |
| 8 | 900LPTC-20 | 950 | 2500 | 4750 | 1100 | 32 | 150 | 900 | 1020 | 1075 | 24-F30 | 2000 | 2200 | 500 | 16-م42×800 | 1600 | 800 | 1600 | 1000 |
| 9 | 1000LPTC-15 | 1000 | 2600 | 5150 | 1200 | 35 | 150 | 1000 | 1120 | 1175 | 28-ف30 | 2000 | 2200 | 500 | 16-م42×800 | 1600 | 900 | 1700 | 1100 |
| 10 | 1000LPTC-20 | 1000 | 2600 | 5300 | 1200 | 35 | 150 | 1000 | 1120 | 1175 | 28-ف30 | 2000 | 2200 | 500 | 16-م42×800 | 1600 | 900 | 1700 | 1100 |
| 11 | 1200LPTC-15 | 1100 | 2700 | 5750 | 1200 | 35 | 150 | 1200 | 1340 | 1405 | 32-ف33 | 2000 | 2200 | 500 | 16-م42×800 | 1600 | 1100 | 1800 | 1400 |
| 12 | 1200LPTC-19 | 1100 | 2700 | 5800 | 1200 | 35 | 150 | 1200 | 1340 | 1405 | 32-ف33 | 2000 | 2200 | 500 | 16-م42×800 | 1600 | 1100 | 1800 | 1400 |
| 13 | 1400LPTC-9 | 1300 | 3400 | 5800 | 1500 | 40 | 200 | 1400 | 1560 | 1630 | 36-ف36 | 2800 | 3000 | 700 | 16-م42×800 | 2300 | 1400 | 2100 | 1600 |
| 14 | 1400LPTCB-10(-4°) | 1300 | 3400 | 5800 | 1500 | 40 | 200 | 1400 | 1560 | 1630 | 36-ف36 | 2800 | 3000 | 700 | 16-م42×800 | 2300 | 1400 | 2100 | 1600 |
| 15 | 1400LPTCB-10(-2°) | 1300 | 3400 | 6000 | 1500 | 40 | 200 | 1400 | 1560 | 1630 | 36-ف36 | 2800 | 3000 | 700 | 16-م42×800 | 2300 | 1400 | 2100 | 1600 |
| 16 | 1400LPTCB-10(0°) | 1300 | 3400 | 6200 | 1500 | 40 | 200 | 1400 | 1560 | 1630 | 36-ف36 | 2800 | 3000 | 700 | 16-م42×800 | 2300 | 1400 | 2100 | 1600 |
| 17 | 1400LPTCB-10(+2°) | 1300 | 3400 | 6500 | 1500 | 40 | 200 | 1400 | 1560 | 1630 | 36-ف36 | 2800 | 3000 | 700 | 16-م42×800 | 2300 | 1400 | 2100 | 1600 |
| 18 | 1400LPTCB-10(+4°) | 1300 | 3400 | 6800 | 1500 | 40 | 200 | 1400 | 1560 | 1630 | 36-ف36 | 2800 | 3000 | 700 | 16-م42×800 | 2300 | 1400 | 2100 | 1600 |
| 19 | 1400LPTCQ-10 | 1300 | 3400 | 6200 | 1500 | 40 | 200 | 1400 | 1560 | 1630 | 36-ف36 | 2800 | 3000 | 700 | 16-م42×800 | 2300 | 1400 | 2100 | 1600 |
| 20 | 1500LPTC-26 | 1400 | 4200 | 6400 | 1600 | 45 | 200 | 1500 | 1660 | 1730 | 36-ف36 | 2800 | 3000 | 700 | 16-م48×1000 | 2300 | 1500 | 2300 | 1800 |
| 21 | 1600LPTCQ-8 | 1500 | 4700 | 6600 | 1700 | 50 | 200 | 1600 | 1760 | 1830 | 40-F36 | 2800 | 3000 | 700 | 16-م42×1000 | 2300 | 1600 | 2500 | 2000 |
| 22 | 1600LPTC-11(-4°) | 1500 | 4700 | 6600 | 1700 | 50 | 200 | 1600 | 1760 | 1830 | 40-F36 | 2800 | 3000 | 700 | 16-م42×1000 | 2300 | 1600 | 2500 | 2000 |
| 23 | 1600LPTC-11(-2°) | 1500 | 4700 | 6600 | 1700 | 50 | 200 | 1600 | 1760 | 1830 | 40-F36 | 2800 | 3000 | 700 | 16-م42×1000 | 2300 | 1600 | 2500 | 2000 |
| 24 | 1600LPTC-11(0°) | 1500 | 4700 | 6600 | 1700 | 50 | 200 | 1600 | 1760 | 1830 | 40-F36 | 2800 | 3000 | 700 | 16-م42×1000 | 2300 | 1600 | 2500 | 2000 |
| 25 | 1600LPTC-11(+2°) | 1500 | 4700 | 6600 | 1700 | 50 | 200 | 1600 | 1760 | 1830 | 40-F36 | 2800 | 3000 | 700 | 16-م42×1000 | 2300 | 1600 | 2500 | 2000 |
| 26 | 1600LPTC-11(+4°) | 1500 | 4700 | 6600 | 1700 | 50 | 200 | 1600 | 1760 | 1830 | 40-F36 | 2800 | 3000 | 700 | 16-م42×1000 | 2300 | 1600 | 2500 | 2000 |
| 27 | 1600LPTC-14 | 1500 | 4700 | 6600 | 1700 | 50 | 200 | 1600 | 1760 | 1830 | 40-F36 | 2800 | 3000 | 400 | 28-م42×1000 | 2300 | 1600 | 2500 | 2000 |
| 28 | 1600LPTC-40 | 1500 | 4700 | 6600 | 1700 | 50 | 200 | 1600 | 1760 | 1830 | 40-F36 | 2800 | 3000 | 400 | 28-م48×1000 | 2300 | 1600 | 2500 | 2000 |
| 29 | 1800LPTCO-16 | 1600 | 5500 | 8150 | 2000 | 50 | 200 | 1800 | 1970 | 2045 | 44-F42 | 2800 | 3000 | 400 | 28-م48×1000 | 2300 | 2000 | 3000 | 2500 |
| 30 | 1800LPTC-17 | 1600 | 5500 | 8050 | 2000 | 50 | 200 | 1800 | 1970 | 2045 | 44-F42 | 2800 | 3000 | 400 | 28-م48×1000 | 2300 | 2000 | 3000 | 2500 |
| 31 | 1800LPTC-21 | 1600 | 5500 | 8550 | 2000 | 50 | 200 | 1800 | 1970 | 2045 | 44-F42 | 2800 | 3000 | 400 | 28-م48×1000 | 2300 | 2000 | 3000 | 2500 |

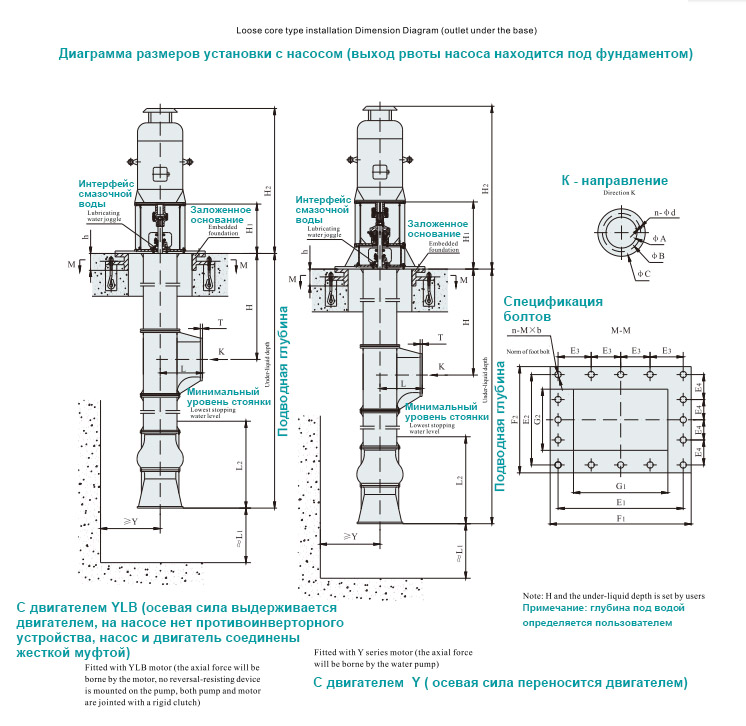

مخطط التثبيت مع المضخة (مخرج قيء المضخة موجود تحت الأساس)
تركيب مقياس الحجم (إخراج ضخ المضخة تحت الأساس)
| رقم | نوع المضخة | قياس | ||||||||||||||||||||
| H1 | H2 | L | T | h | A | B | C | ن-φد | ه1 | ه2 | ه3 | هـ4 | F1 | F2 | ن-م × ب | G1 | G2 | L1 | L2 | Y | ||
| 1 | 600LPTC-15-X | 1350 | 2630 | 600 | 36 | 150 | 600 | 725 | 780 | 20-F30 | 2000 | 1800 | 500 | 600 | 2200 | 2000 | 14-م30×630 | 1600 | 1400 | 500 | 1300 | 700 |
| 2 | 600LPTC-20-X | 1350 | 2830 | 600 | 36 | 150 | 600 | 725 | 780 | 20-F30 | 2000 | 1800 | 500 | 600 | 2200 | 2000 | 14-م30×630 | 1600 | 1400 | 500 | 1300 | 700 |
| 3 | 700LPTC-15-X | 1400 | 2950 | 700 | 30 | 150 | 700 | 810 | 860 | 24-F26 | 2000 | 1800 | 500 | 600 | 2200 | 2000 | 14-م30×630 | 1600 | 1400 | 600 | 1400 | 800 |
| 4 | 700LPTC-20-X | 1400 | 3250 | 700 | 30 | 150 | 700 | 810 | 860 | 24-F26 | 2000 | 1800 | 500 | 600 | 2200 | 2000 | 14-م30×630 | 1600 | 1400 | 600 | 1400 | 800 |
| 5 | 800LPTC-15-X | 1450 | 3050 | 750 | 30 | 150 | 800 | 920 | 975 | 24-F30 | 2000 | 1800 | 500 | 600 | 2200 | 2000 | 14-م30×630 | 1600 | 1400 | 700 | 1500 | 900 |
| 6 | 800LPTC-20-X | 1450 | 3500 | 750 | 30 | 150 | 800 | 920 | 975 | 24-F30 | 2000 | 1800 | 500 | 600 | 2200 | 2000 | 14-م30×630 | 1600 | 1400 | 700 | 1500 | 900 |
| 7 | 900LPTC-15-X | 1500 | 3650 | 850 | 32 | 200 | 900 | 1020 | 1075 | 24-F30 | 2400 | 2100 | 480 | 525 | 2500 | 2200 | 18-م30×630 | 1900 | 1600 | 800 | 1600 | 1000 |
| 8 | 900LPTC-20-X | 1500 | 3850 | 850 | 32 | 200 | 900 | 1020 | 1075 | 24-F30 | 2400 | 2100 | 480 | 525 | 2500 | 2200 | 18-م30×630 | 1900 | 1600 | 800 | 1600 | 1000 |
| 9 | 1000LPTC-15-X | 1600 | 4450 | 900 | 32 | 200 | 1000 | 1120 | 1175 | 28-ف30 | 2400 | 2100 | 480 | 525 | 2500 | 2200 | 18-م30×630 | 1900 | 1600 | 900 | 1700 | 1100 |
| 10 | 1000LPTC-20-X | 1600 | 4800 | 900 | 32 | 200 | 1000 | 1120 | 1175 | 28-ف30 | 2400 | 2100 | 480 | 525 | 2500 | 2200 | 18-م30×630 | 1900 | 1600 | 900 | 1700 | 1100 |
| 11 | 1200LPTC-15-X | 1700 | 5200 | 1000 | 32 | 200 | 1200 | 1340 | 1405 | 32-ف35 | 2400 | 2100 | 480 | 525 | 2500 | 2200 | 18-م30×630 | 1900 | 1600 | 1100 | 1800 | 1400 |
| 12 | 1200LPTC-19-X | 1700 | 5250 | 1000 | 32 | 200 | 1200 | 1340 | 1405 | 32-ف35 | 2400 | 2100 | 480 | 525 | 2500 | 2200 | 18-م30×630 | 1900 | 1600 | 1100 | 1800 | 1400 |
| 13 | 1400LPTC-9-X | 1800 | 5700 | 1200 | 40 | 250 | 1400 | 1560 | 1630 | 36-ف36 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م36×630 | 3000 | 2400 | 1400 | 2100 | 1600 |
| 14 | 1400LPTC-14-X | 1800 | 6200 | 1200 | 40 | 250 | 1400 | 1560 | 1630 | 36-ف36 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م36×630 | 3000 | 2400 | 1400 | 2100 | 1600 |
| 15 | 1500LPTC-26-X | 1900 | 6400 | 1300 | 45 | 250 | 1500 | 1660 | 1730 | 36-ف36 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م36×630 | 3000 | 2400 | 1500 | 2300 | 1800 |
| 16 | 1500LPTC-26A-X | 1900 | 6400 | 1300 | 45 | 250 | 1500 | 1660 | 1730 | 36-ف36 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م36×630 | 3000 | 2400 | 1500 | 2300 | 1800 |
| 17 | 1500LPTC-26B-X | 1900 | 6600 | 1300 | 45 | 250 | 1500 | 1660 | 1730 | 36-ف36 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م36×630 | 3000 | 2400 | 1500 | 2300 | 1800 |
| 18 | 1600LPTC-6-X | 2000 | 6600 | 1400 | 50 | 250 | 1600 | 1760 | 1830 | 40-F36 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م42×800 | 3000 | 2400 | 1600 | 2500 | 2000 |
| 19 | 1600LPTCQ-10-X | 2000 | 6700 | 1400 | 50 | 250 | 1600 | 1760 | 1830 | 40-F36 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م42×800 | 3000 | 2400 | 1600 | 2500 | 2000 |
| 20 | 1600LPTC-20-X | 2000 | 6800 | 1400 | 50 | 250 | 1600 | 1760 | 1830 | 40-F36 | 3400 | 2800 | 680 | 560 | 3600 | 3000 | 20-م42×800 | 3000 | 2400 | 1600 | 2500 | 2000 |
| 21 | 1800LPTC-24-X | 2100 | 7200 | 1600 | 50 | 250 | 1800 | 1970 | 2045 | 44-F42 | 3600 | 3000 | 600 | 500 | 3800 | 3200 | 24-م42×800 | 3200 | 2600 | 2000 | 3000 | 2500 |
| 22 | 1800LPTC-26-X | 2100 | 7300 | 1600 | 50 | 250 | 1800 | 1970 | 2045 | 44-F42 | 3600 | 3000 | 600 | 500 | 3800 | 3200 | 24-م42×800 | 3200 | 2600 | 2000 | 3000 | 2500 |
| 23 | 1800LPTC-28.5-X | 2100 | 7400 | 1600 | 50 | 250 | 1800 | 1970 | 2045 | 44-F42 | 3600 | 3000 | 600 | 500 | 3800 | 3200 | 24-م42×800 | 3200 | 2600 | 2000 | 3000 | 2500 |
| 24 | 2000LPTC-20-X | 2200 | 5200 | 1600 | 50 | 50 | 2000 | 2180 | 2265 | 48-F42 | 3600 | 3000 | 600 | 500 | 3800 | 3200 | 24-م42×800 | 3200 | 2600 | 1800 | 2800 | 2200 |
| 25 | 2000LPTC-24-X | 2400 | 5800 | 1600 | 50 | 50 | 2000 | 2180 | 2265 | 48-F42 | 3600 | 3000 | 600 | 500 | 3800 | 3200 | 24-م42×800 | 3200 | 2600 | 1800 | 2800 | 2200 |
| 26 | 2200LPTC-27.5-X | 2800 | 6300 | 1800 | 54 | 55 | 2200 | 2390 | 2475 | 52-F42 | 3720 | 3120 | 620 | 520 | 3920 | 3320 | 24-م42×800 | 3320 | 2720 | 2000 | 3000 | 2400 |
| 27 | 2400LPTC-24-X | 3000 | 6600 | 2000 | 60 | 60 | 2400 | 2600 | 2685 | 56-F42 | 3900 | 3300 | 650 | 550 | 4100 | 3500 | 24-م42×800 | 3500 | 2900 | 2200 | 3200 | 2600 |
| قطر الأنبوب (مم) |
كارنيتور (L/S) | |||||||||||||||||||||||
| 1 | 2 | 4 | 6 | 8 | 10 | جدول مختصر لخسائر الاحتكاك في الأنابيب المستقيمة (لتقييم) الخسائر بالأمتار للأنابيب المستقيمة التي يبلغ طولها 100 متر مصممة لأنابيب الحديد الزهر الجديدة وتضاعفت للأنابيب القديمة. جدول موجز للخسارة الاحتكاكية لأنبوب مستقيم (للتقييم)، العدادات المفقودة لأنبوب مستقيم بطول 100 متر يأخذ أنبوب الحديد الجديد كمعيار ومتعدد للأنبوب القديم. |
||||||||||||||||||
| 25 | 32.7 | 13.0 | ||||||||||||||||||||||
| 38 | 3.5 | 14 | 55 | 15 | 20 | |||||||||||||||||||
| 50 | 0.8 | 3.1 | 13 | 29 | 25 | 30 | ||||||||||||||||||
| 65 | 1.6 | 3.2 | 7.1 | 13 | 20 | 40 | 50 | |||||||||||||||||
| 75 | 0.4 | 0.8 | 3.3 | 5.9 | 9.6 | 21.6 | 60 | 70 | ||||||||||||||||
| 100 | 0.23 | 0.8 | 1.3 | 2.1 | 6.8 | 8.6 | 13 | 19.4 | 80 | 90 | ||||||||||||||
| 125 | 0.23 | 0.4 | 0.63 | 1.3 | 2.7 | 4.1 | 5.9 | 10.7 | 100 | 110 | ||||||||||||||
| 150 | 0.16 | 0.26 | 0.58 | 1.1 | 1.6 | 2.3 | 4.2 | 6.4 | 9.4 | 120 | 130 | |||||||||||||
| 175 | 0.11 | 0.27 | 0.5 | 0.74 | 1.05 | 1.9 | 2.9 | 4.3 | 5.8 | 7.7 | 9.6 | 140 | 160 | |||||||||||
| 200 | 0.13 | 0.26 | 0.37 | 0.53 | 0.93 | 1.5 | 2.1 | 2.9 | 3.7 | 4.7 | 6.1 | 7.2 | 8.5 | 180 | 200 | |||||||||
| 250 | 0.07 | 0.12 | 0.18 | 0.30 | 0.48 | 0.68 | 0.93 | 1.2 | 1.5 | 1.9 | 2.3 | 2.8 | 3.3 | 3.7 | 4.9 | 5.2 | ||||||||
| 300 | 0.07 | 0.12 | 0.19 | 0.27 | 0.37 | 0.49 | 0.61 | 0.76 | 0.9 | 1.1 | 1.3 | 1.5 | 2.0 | 2.4 | 3.0 | |||||||||
| متنوع متنوع |
إن تقليل قطر الأنبوب المستقيم متعدد تحويل إلى أوقات قطر الأنبوب المستقيم |
ملحوظة ملاحظة |
| الركبة القياسية الكوع القياسي |
12 | إلى حد ما في هذه القضية متعددة في حالة عدم الفتح |
| صمام مفتوح بالكامل صمام البوابة مفتوح بالكامل |
25 | |
| فحص الصمام صمام خلفي |
100 | |
| صمام القدم صمام القدم |
100 | يتم مضاعفة الحظر الجزئي الحظر الجزئي مضاعف |
ملحوظة: على سبيل المثال، أنبوب بقطر 100 مم، الصمام السفلي أكبر 100 مرة من قطر 100 × 100 = 10000 مم = قطر بطول 10 م، الاستهلاك المقدر 8 لتر / ثانية للتحقق من الجدول، الأنبوب المستقيم يفقد 1.3 م لكل 100 م، أي 10 م يفقد 0.13 م، أي 100 مم من الأسفل الصمام الاستهلاك 8 لتر / ثانية فقدان الضغط 0.13 م.
| قطر الأنبوب قطر خط الأنابيب (مم) |
الأعلى. تدفق الحد الأقصى للتدفق (لتر/ث) |
الأعلى. سرعة الدفق الحد الأقصى لمعدل التدفق (آنسة) |
| 25 | 1 | 2.04 |
| 38 | 2.5 | 1.69 |
| 50 | 4.17 | 2.12 |
| 65 | 6.67 | 2.01 |
| 75 | 10.0 | 2.26 |
| 100 | 18.4 | 2.33 |
| قطر الأنبوب قطر خط الأنابيب (مم) |
الأعلى. تدفق الحد الأقصى للتدفق (لتر/ث) |
الأعلى. سرعة الدفق الحد الأقصى لمعدل التدفق (آنسة) |
| 125 | 30.0 | 2.44 |
| 150 | 43.0 | 2.45 |
| 175 | 60.0 | 2.49 |
| 200 | 83.3 | 2.69 |
| 250 | 133.0 | 2.72 |
| 300 | 192.0 | 2.71 |
ملاحظة: أدى تجاوز هذا الحد إلى زيادة كبيرة في خسائر خطوط الأنابيب.
