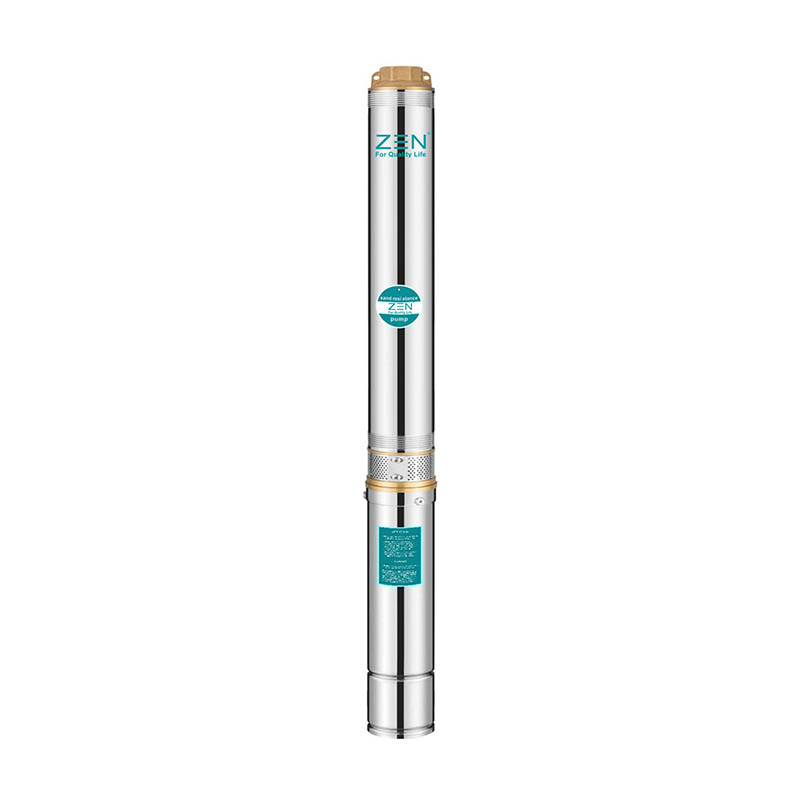

مضخة غاطسة 100QJD للآبار العميقة

تم تصميم المضخة الغاطسة 100QJD للآبار العميقة، التي تم إنشاؤها تحت العلامة التجارية ZΞN والتي تركز على الابتكار والتكنولوجيا المتقدمة، لتوفير إمدادات مياه فعالة ومستقرة من الآبار العميقة.
المعرف* 100 دينار
*100: قطر البئر: 100 مم (4 بوصات)
*QJ: سلسلة المضخات الغاطسة QJ
*D: محرك أحادي الطور (ثلاثي الطور بدون D)
*2: السعة (م³/ساعة)
*6: المشهد
* 0.37: قوة المحرك (كيلوواط)

إرسال استفسار

وصف المنتج

مضخة غاطسة 100QJD للآبار العميقة

طلب

1. لتزويد المياه من الآبار أو الخزانات.

2. للاستخدام المنزلي والمدني والصناعي.

3. لاستخدام الحدائق والري.

شروط الاستخدام

1. يمكن أن تصل درجة حرارة السائل القصوى إلى + 35 درجة مئوية.

2 الحد الأقصى لمحتوى الرمل: 0.25%.

3 أقصى عمق للغوص: 100 متر.

4. الحد الأدنى لقطر البئر: 4 بوصة.

المحركات والمضخات الكهربائية

1. محرك كهربائي ذو لفات متعددة أو شاشة مغلقة بالكامل

2. ثلاث مراحل: 380 فولت - 415 فولت / 50 هرتز

3. مرحلة واحدة: 220 فولت - 240 فولت / 50 هرتز

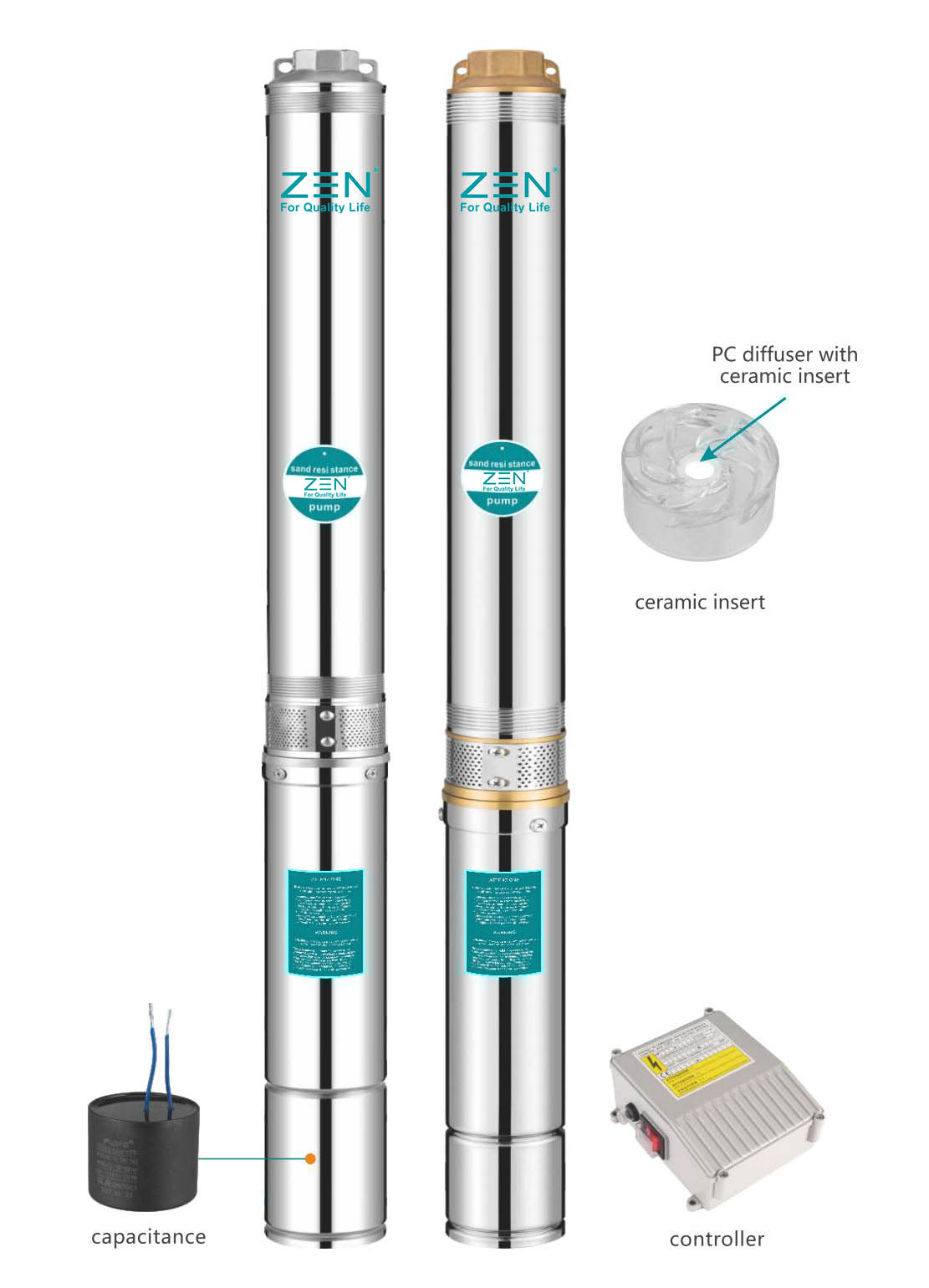

4. مجهزة بصندوق التحكم في الإطلاق أو صندوق التحكم الآلي الرقمي

5. تم تصميم المضخات باستخدام شد الغلاف

6. معايير حجم NEMA

توفير الخيارات عند الطلب

1. ختم ميكانيكي خاص

2. الفولتية أو الترددات الأخرى 60 هرتز

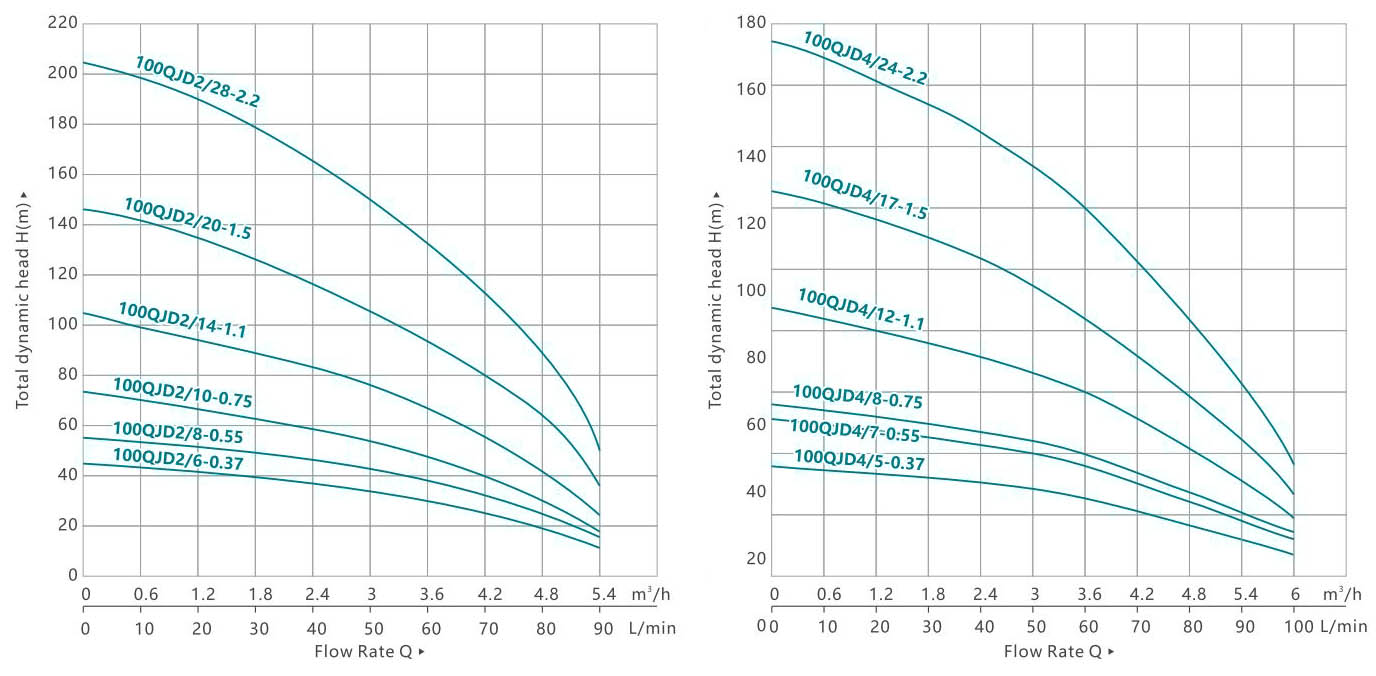

منحنى الأداء

بيانات الأداء 50 هرتز

نموذج		ص2		التسليم ن = 2850 دورة في الدقيقة
1 ~ 220 فولت/240 فولت	3 ~ 380 فولت/415 فولت	كيلوواط	HP	Q لتر/دقيقة م³/ساعة	0	10	20	30	40	50	60	70	80	90
1 ~ 220 فولت/240 فولت	3 ~ 380 فولت/415 فولت	كيلوواط	HP	Q لتر/دقيقة م³/ساعة	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
100QJD2/6-0.37	100QJ2/6-0.37	0.37	0.5	ح (م)	44	43	41	38	35	32	29	24	19	11
100QJD2/8-0.55	100QJ2/8-0.55	0.55	0.75		58	57	54	51	46	43	38	32	26	14
100QJD2/10-0.75	100QJ2/10-0.75	0.75	1		73	71	68	64	58	54	48	40	32	18
100QJD2/14-1.1	100QJ2/14-1.1	1.1	1.5		102	99	95	90	81	75	67	56	45	25
100QJD2/20-1.5	100QJ2/20-1.5	1.5	2		146	142	136	128	116	107	96	80	64	36
100QJD2/28-2.2	100QJ2/28-2.2	2.2	3		204	199	190	179	162	150	134	112	90	50

نموذج		ص2		التسليم ن = 2850 دورة في الدقيقة
1 ~ 220 فولت/240 فولت	3 ~ 380 فولت/415 فولت	كيلوواط	HP	Q لتر/دقيقة م³/ساعة	0	10	20	30	40	50	60	70	80	90	100
1 ~ 220 فولت/240 فولت	3 ~ 380 فولت/415 فولت	كيلوواط	HP	Q لتر/دقيقة م³/ساعة	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6
100QJD4/5-0.37	100QJ4/5-0.37	0.37	0.5	ح (م)	37	36	34	33	31	29	25	21	17	13	8
100QJD4/7-0.55	100QJ4/7-0.55	0.55	0.75		51	50	47	46	43	40	35	29	24	18	11
100QJD4/8-0.75	100QJ4/8-0.75	0.75	1		58	57	54	52	49	46	40	34	27	21	13
100QJD4/12-1.1	100QJ4/12-1.1	1.1	1.5		88	85	80	78	73	68	60	50	41	31	19
100QJD4/17-1.5	100QJ4/17-1.5	1.5	2		124	121	114	111	104	97	85	71	58	44	27
100QJD4/24-2.2	100QJ4/24-2.2	2.2	3		175	170	161	156	146	137	120	101	82	62	38

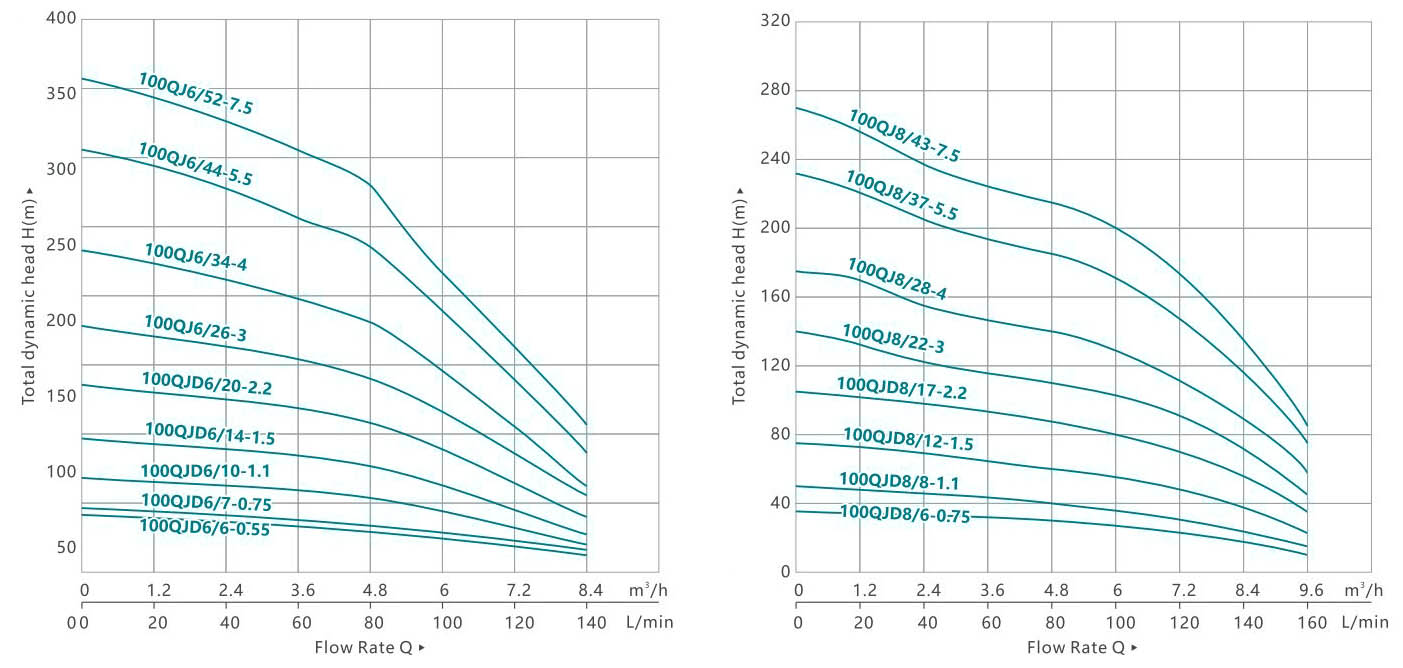

منحنى الأداء

بيانات الأداء 50 هرتز

نموذج		ص2		التسليم ن = 2850 دورة في الدقيقة
1 ~ 220 فولت/240 فولت	3 ~ 380 فولت/415 فولت	كيلوواط	HP	Q لتر/دقيقة م³/ساعة	0	20	40	60	80	100	120	140
1 ~ 220 فولت/240 فولت	3 ~ 380 فولت/415 فولت	كيلوواط	HP	Q لتر/دقيقة م³/ساعة	0	1.2	2.4	3.6	4.8	6	7.2	8.4
100QJD6/6-0.55	100QJ6/6-0.55	0.55	0.75	ح (م)	41	40	38	35	32	25	19	12
100QJD6/7-0.75	100QJ6/7-0.75	0.75	1		48	47	44	41	38	29	22	14
100QJD6/10-1.1	100QJ6/10-1.1	1.1	1.5		69	67	63	58	54	42	32	20
100QJD6/14-1.5	100QJ6/14-1.5	1.5	2		97	94	88	81	76	59	45	28
100QJD6/20-2.2	100QJ6/20-2.2	2.2	3		138	134	126	116	108	84	64	40
	100QJ6/26-3	3	4		179	174	164	151	140	109	83	52
/	100QJ6/34-4	4	5.5		235	228	214	197	184	143	109	68
/	100QJ6/44-5.5	5.5	7.5		304	295	277	255	238	185	141	88
/	100QJ6/52-7.5	7.5	10		359	348	328	302	281	218	166	104

نموذج		ص2		التسليم ن = 2850 دورة في الدقيقة
1 ~ 220 فولت/240 فولت	3 ~ 380 فولت/415 فولت	كيلوواط	HP	Q لتر/دقيقة م³/ساعة	0	20	40	60	80	100	120	140	160
1 ~ 220 فولت/240 فولت	3 ~ 380 فولت/415 فولت	كيلوواط	HP	Q لتر/دقيقة م³/ساعة	0	1.2	2.4	3.6	4.8	6	7.2	8.4	9.6
100QJD8/6-0.75	100QJ8/6-0.75	0.75	1	ح (م)	38	36	33	31	30	28	25	19	12
100QJD8/8-1.1	100QJ8/8-1.1	1.1	1.5		50	48	44	42	40	38	33	25	16
100QJD8/12-1.5	100QJ8/12-1.5	1.5	2		76	72	66	62	60	56	49	37	24
100QJD8/17-2.2	100QJ8/17-2.2	2.2	3		107	102	94	88	85	80	70	53	34
/	100QJ8/22-3	3	4		139	132	121	114	110	103	90	68	44
/	100QJ8/28-4	4	5.5		176	168	154	146	140	132	115	87	56
/	100QJ8/37-5.5	5.5	7.5		233	222	204	192	185	174	152	115	74
/	100QJ8/43-7.5	7.5	10		271	258	237	224	215	202	176	133	86

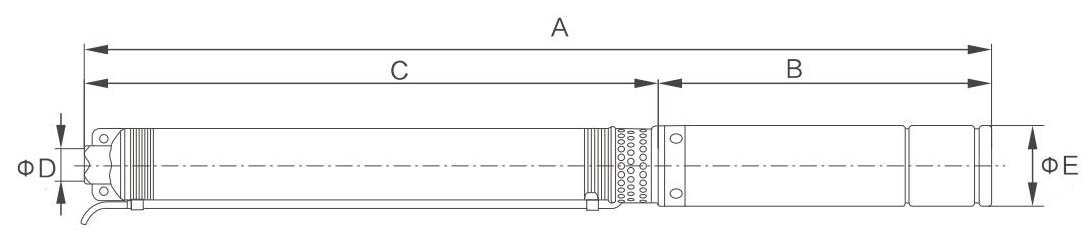

مقاس

مقياس المظلي
نموذج	A	B	C	D	E
100QJD2/6-0.37	632	292	340	1¼"-1½"	f95
100QJD2/8-0.55	711	312	399	1¼"-1½"	f95
100QJD2/10-0.75	790	332	458	1¼"-1½"	f95
100QJD2/14-1.1	1024	412	612	1¼"-1½"	f95
100QJD2/20-1.5	1266	442	824	1¼"-1½"	f95
100QJD2/28-2.2	1686	590	1096	1¼"-1½"	f95
100QJD4/5-0.37	600	292	308	1¼"-1½"	f95
100QJD4/7-0.55	677	312	365	1¼"-1½"	f95
100QJD4/8-0.75	726	332	394	1¼"-1½"	f95
100QJD4/12-1.1	958	412	546	1¼"-1½"	f95
100QJD4/17-1.5	1168	442	726	1¼"-1½"	f95
100QJD4/24-2.2	1554	590	964	1¼"-1½"	f95
100QJD6/6-0.55	682	312	370	1¼"-1½"-2"	f95
100QJD6/7-0.75	736	332	404	1¼"-1½"-2"	f95
100QJD6/10-1.1	919	412	507	1¼"-1½"-2"	f95
100QJD6/14-1.5	1122	442	680	1¼"-1½"-2"	f95
100QJD6/20-2.2	1512	590	922	1¼"-1½"-2"	f95
100QJ6/26-3	1769	605	1164	1¼"-1½"-2"	f95
100QJ6/34-4	2120	645	1475	1¼"-1½"-2"	f95
100QJ6/44-5.5	2650	789	1861	1¼"-1½"-2"	f95
100QJ6/52-7.5	3011	840	2171	1¼"-1½"-2"	f95
100QJD8/6-0.75	731	332	399	1½"-2"	f95
100QJD8/8-1.1	889	412	477	1½"-2"	f95
100QJD8/12-1.5	1076	442	634	1½"-2"	f95
100QJD8/17-2.2	1455	590	865	1½"-2"	f95
100QJ8/22-3	1702	605	1097	1½"-2"	f95
100QJ8/28-4	2013	645	1368	1½"-2"	f95
100QJ8/37-5.5	2545	789	1756	1½"-2"	f95
100QJ8/43-7.5	2873	840	2033	1½"-2"	f95

SD(م)/كجد
المتفجرة VIEV

أرقام	اسم
1	لقط الربيع
2	نهاية الغطاء
3	كم التوسع
4	تحمل
5	علاقة
6	الدوار المحرك
7	علاقة
8	الختم الميكانيكي
9	الجزء الثابت للمحرك الكهربائي
10	سلك كهربائي
11	حلقة الختم على شكل "O".
12	غرفة الوقود
13	غسالة
14	أفسد
15	حلقة الختم على شكل "O".
16	أفسد
17	الترباس ذو الرأس المزدوج
18	غسالة
19	الجوز
20	حلقة التثبيت
21	غسالة
22	غطاء الرمال
23	جلبة حماية الكابل
24	أفسد
25	الجناح
26	شاشة
27	قوس الشفط
28	مشبك الكابل
29	المشبك.
30	أفسد
31	غلاف المضخة
32	أفسد
33	اقتران
34	جلبة
35	هنا
36	أنبوب
37	متوسط
38	عجلة
39	ضبط الغسالة
40	غطاء الناشر
41	الناشر
42	أنبوب
43	أفسد
44	تحمل المطاط
45	يدعم
46	صمام الاختيار
47	حلقة الختم على شكل "O".
48	يصدّر

محرك تحت سطح البحر غير متزامن ثلاثي الطور 380 - 415 فولت ~ 50 هرتز

1. مفاتيح الطاقة

2. أشرطة التحكم الآلي

3. خط الأنابيب

4. صمام

5. طوقا

6. المستوى الثابت

7. القطب العلوي

8. كابل

9. حسنًا

10. مستوى التحريك

11. القضيب الأوسط

12. غلاف المضخة

13. القطب السفلي

14. المحركات الكهربائية تحت الماء

كابل إضافي 220-240 فولت/50 هرتز

مقاس	الجهد (الخامس)	الطاقة (كيلوواط)	المقطع العرضي للكابل (مم²)	0.7 ملم²	1 ملم²	1.5 ملم²	2 مم²	2.5 ملم²	3 مم²	4 مم²	6 ملم²	10 ملم²	16 ملم²	25 ملم²	35 ملم²	50 ملم²
4"	220	0.37	طول الكابل (م)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

كابل إضافي 380 فولت/50 هرتز

مقاس	الجهد (الخامس)	الطاقة (كيلوواط)	المقطع العرضي للكابل (مم²)	0.7 ملم²	1 ملم²	1.5 ملم²	2 مم²	2.5 ملم²	3 مم²	4 مم²	6 ملم²	10 ملم²	16 ملم²	25 ملم²	35 ملم²	50 ملم²
4"	380	0.37	طول الكابل (م)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
