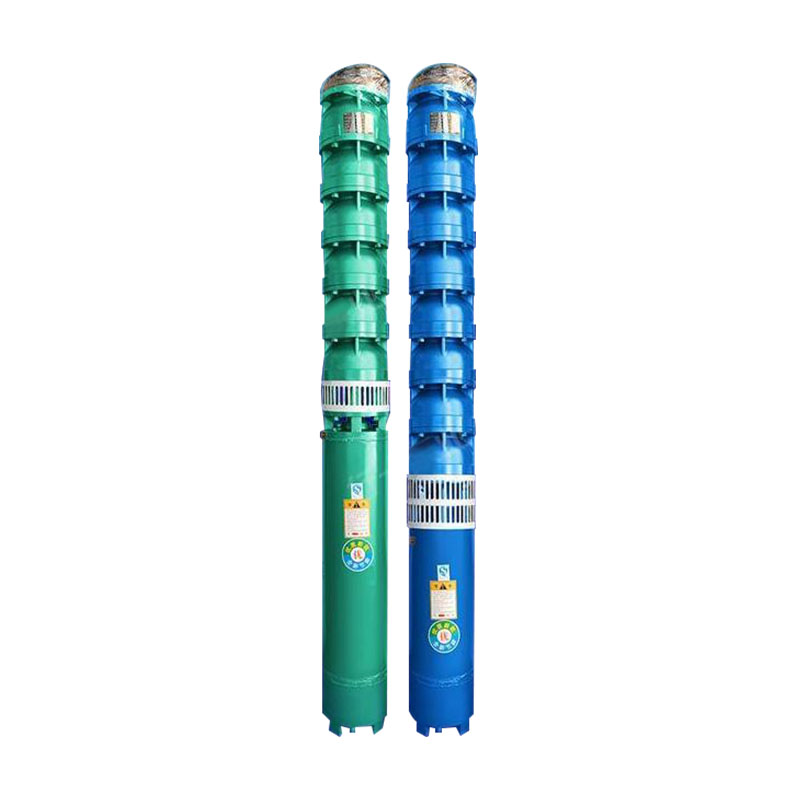

تم تصميم مضخة الآبار العميقة المصنوعة من الحديد الزهر مقاس 16 بوصة من ZEN Machinery خصيصًا للعمل في الآبار العميقة ويمكنها بسهولة إنتاج المياه من أعماق كبيرة.
مضخة البئر العميقة المصنوعة من الحديد الزهر عبارة عن وحدة سحب مياه تجمع بين محرك غاطس ومضخة غاطسة.
التكامل المباشر في المجموعة، والعمل في المياه العميقة. تستخدم أساسا لري الأراضي الزراعية وإمدادات المياه والصرف الصحي للمدن والمؤسسات الصناعية والتعدين.
يمكن استخدامه لتطوير الماء الساخن تحت الأرض تحت 100 درجة مئوية، مع مقاومة الحرارة، ومقاومة التآكل، ومقاومة الشيخوخة وخصائص أخرى.
التدفق: 2 - 1000 م3/ح
الحمل: 10 م - 1000 م
قوة المحرك: 0.55 كيلو واط - 600 كيلو واط
الجهد المقنن: 380 فولت/660 فولت
1. تتكون المضخة الكهربائية تحت الماء من خمسة أجزاء: مضخة المياه، المحرك، خط المياه، كابل مقاوم للماء ومفتاح التحكم. المضخات عبارة عن مضخات طرد مركزي عمودية متعددة المراحل أحادية الشفط وثلاث أسطوانات.
2. يستخدم المحرك الغاطس تصميمًا رطبًا مملوءًا بالماء من نوع YQS، مملوءًا بالماء النظيف في التجويف، وذلك بشكل أساسي لتبريد المحرك وتشحيم المحامل. أثناء التشغيل، نظرًا لأن التغيرات في درجة الحرارة قد تسبب تغيرات في تعبئة الماء، يتم تركيب منظمات الضغط في المحرك للمعايرة.
3. لمنع دخول الرمل إلى المحرك، تم تجهيز المحرك العلوي بآلية إغلاق مقاومة للرمل، تتكون من مثقاب رمل وختم ميكانيكي، مما يشكل هيكلًا مقاومًا للرمل، ويتم إغلاق المحرك بالكامل جيدًا من خلال هيكله المحكم.
4. توجد فتحات لحقن الماء وفتحات للعادم في الجزء العلوي من المحرك، وفتحات لتصريف المياه في الجزء السفلي.
5. يتم تثبيت محامل الدفع وحلقات الدفع في الجزء السفلي من المحرك وتحمل بشكل أساسي القوة المحورية للمضخة الكهربائية.
6. يستخدم ملف الجزء الثابت للمحرك خطًا كهرومغناطيسيًا مقاومًا للماء مع عزل جيد وأداء مقاوم للماء، ويستخدم الدوار هيكل قفص الفأر.
7. يتم استخدام المضخات تحت الماء المصنوعة من الفولاذ المقاوم للصدأ لجودة المياه المسببة للتآكل.
| رقم |
نموذج الحد الأدنى لقطر البئر (مم) QJ (معدل التدفق (م3/ساعة) - ضغط التدفق (م)/مستوى المكره |
مضخة الآبار العميقة | محرك كهربائي تحت الماء | سرعة الدوران | قطر أنبوب المخرج |
الامتثال لمواصفات الكابل |
الحد الأقصى للقطر الخارجي للمضخة |
|||
| ارتفاع | وزن | قوة | ارتفاع | وزن | ||||||
| (مم) | (كجم) | (كيلوواط) | (مم) | (كجم) | (دورة في الدقيقة) | (") |
|
(مم) | ||
| 1 | 400QJ400-50/1 | 640 | 100 | 90 | 1714 | 507 | 2900 | 8 | 3 × 50 | 377 |
| 2 | 400QJ500-20/1 | 640 | 100 | 45 | 1141 | 170.6 | 3×16 | |||

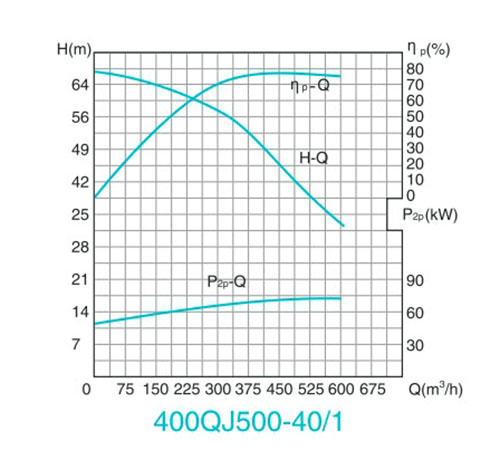

| 3 | 400QJ500-40/1 | 640 | 100 | 90 | 1714 | 507 | 3 × 50 | |||
| 4 | 400QJ500-80/2 | 1230 | 200 | 185 | 2244 | 688 | 3×120 | |||
