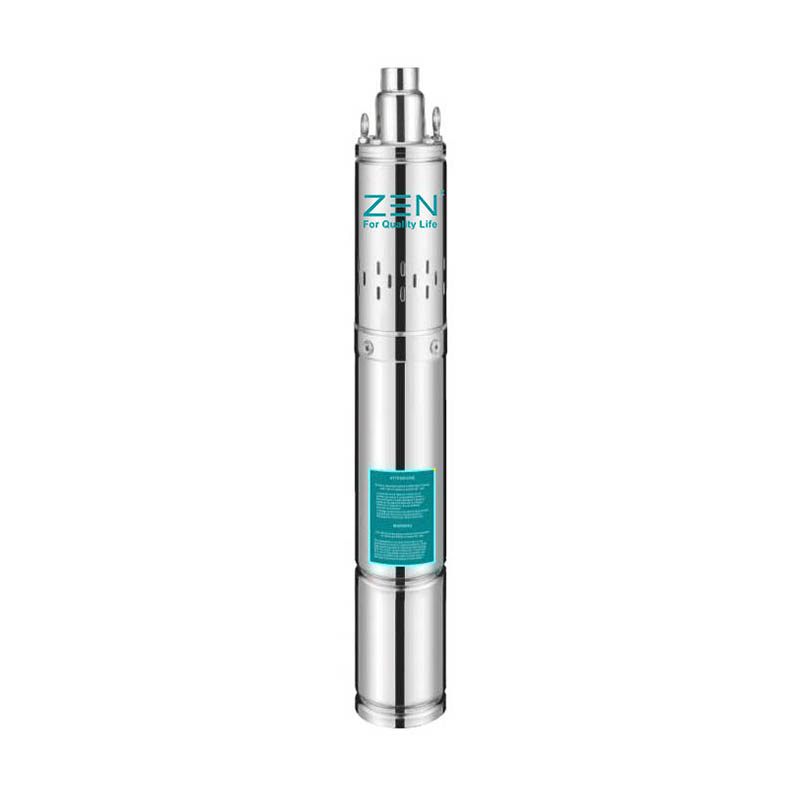

مضخة غاطسة 3.5/4QGD للآبار العميقة

رمز التعريفنحن ندرك أن التطبيقات المختلفة قد تكون لها احتياجات فريدة، ولهذا السبب نقدم أيضًا خيارات مضخات مخصصة. سواء كان الحجم أو السعة المحددة أو غيرها من الميزات المخصصة، يمكن للعلامة التجارية ZEN تصميم المضخة الغاطسة 3.5/4QGD للآبار العميقة وفقًا لمواصفاتك الدقيقة.
* 3.5 كيو جي
* 3.5: قطر البئر: 88 مم (3.5 بوصة)
QG: اسم المضخة
د: محرك واحد (ثلاث مراحل هو د)
* 1: السعة (م³/ساعة)
* 50: الرأس (م)
* 0.37: قوة المحرك (كيلوواط)

إرسال استفسار

وصف المنتج

مضخة غاطسة 3.5/4QGD للآبار العميقة

طلب

1. لتزويد المياه من الآبار أو الخزانات.

2. للاستخدام المنزلي والمدني والصناعي.

3. لاستخدام الحدائق والري.

شروط الاستخدام

1. أقصى درجة حرارة للسائل تصل إلى +35 درجة مئوية

2 الحد الأقصى لمحتوى الرمل: 0.25%.

3 أقصى عمق للغوص: 100 متر.

4. الحد الأدنى لقطر البئر: 3.5 بوصة.

المحركات والمضخات الكهربائية

محرك كهربائي مزود بلفات متعددة أو شاشة مغلقة بالكامل

ثلاث مراحل: 380 فولت - 415 فولت / 50 هرتز

مرحلة واحدة: 220 فولت - 240 فولت / 50 هرتز

مجهزة بصندوق التحكم في الإطلاق أو صندوق التحكم الآلي الرقمي

تم تصميم المضخة لضغط الغلاف

معايير الحجم NEMA

توفير الخيارات عند الطلب

ختم ميكانيكي خاص

الفولتية أو الترددات الأخرى 60 هرتز

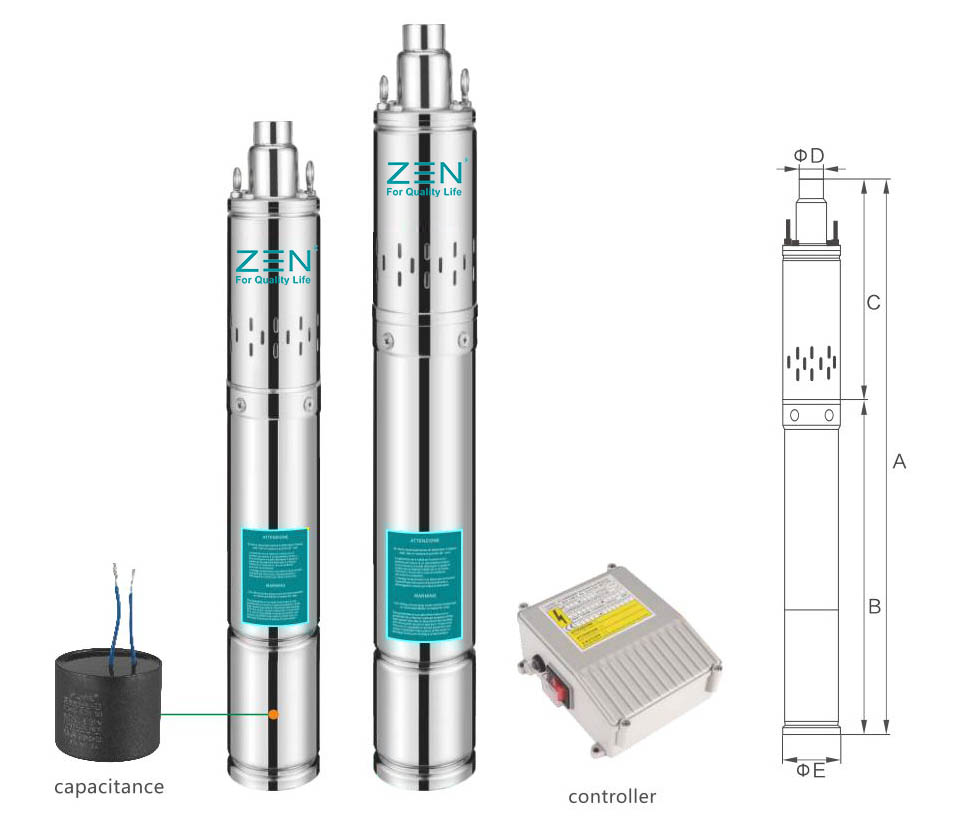

مقاس

مقياس المظلي
نموذج	A	B	C	D	E
3.5QGD1-50-0.37	580	382	198	1"	f85
3.5QGD1-60-0.5	606	392	214	1"	f85
3.5QGD1.8-50-0.75	621	407	214	1"	f85
4QGD1.2-50-0.37	583	343	240	1"	f95
4QGD1.2-60-0.55	647	363	284	1"	f95
4QGD1.2-100-0.75	667	383	284	1"	f95
4QGD1.5-120-1.1	737	453	284	1"	f95
4QGD1.8-50-0.55	609	363	246	1"	f95
4QGD1.8-80-0.75	667	383	284	1"	f95

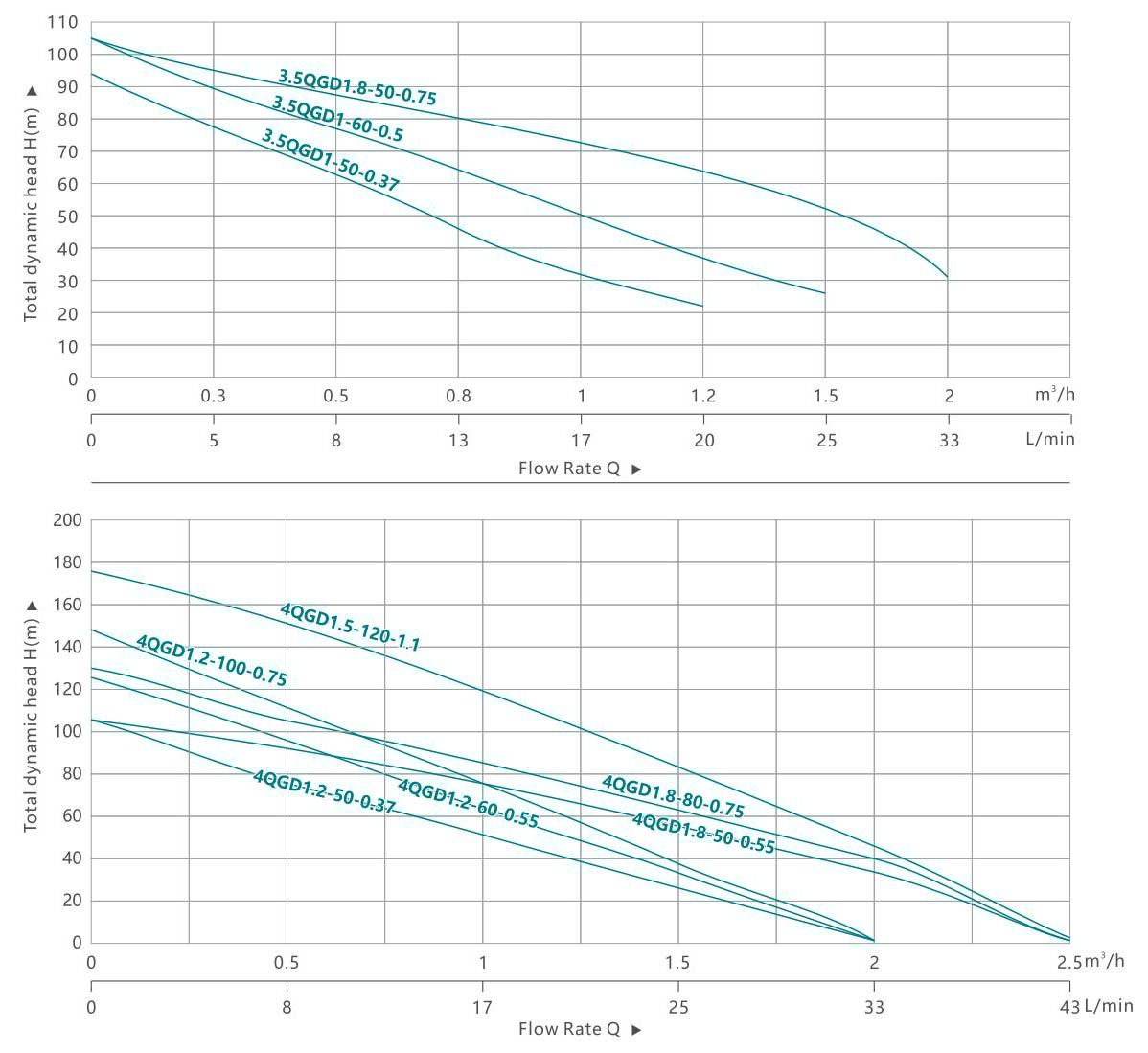

منحنى الأداء

بيانات الأداء 50 هرتز

نموذج	ص2		Q لتر/دقيقة م³/ساعة	0	5	8	13	17	20	25	33
1 ~ 220 فولت/240 فولت	كيلوواط	HP
				0	0.3	0.5	0.8	1	1.2	1.5	2
3.5QGD1-50-0.37	0.37	0.5	ح (م)	93	74	64	46	33	22	1
3.5QGD1-60-0.5	0.5	0.75		105	86	77	62	51	45	28	1
3.5QGD1.8-50-0.75	0.75	1.0		105	95	88	78	73	62	57	32

فستان	ص2		Q لتر/دقيقة م³/ساعة	0	8	17	25	33	43
1 ~ 220 فولت/240 فولت	كيلوواط	HP
				0	0.5	1	1.5	2	2.5
4QGD1.2-50-0.37	0.37	0.5	ح (م)	105	77	52	27	1
4QGD1.2-60-0.55	0.55	0.75		125	96	62	33	1
4QGD1.2-100-0.75	0.75	1.0		148	112	76	39	1
4QGD1.5-120-1.1	1.1	1.5		177	150	120	83	45	2
4QGD1.8-50-0.55	0.55	0.75		105	90	75	58	34	1
4QGD1.8-80-0.75	0.75	1.0		130	106	85	62	40	1

2/3/3.5/4QGD
المتفجرة VIEV

أرقام	اسم
1	لقط الربيع
2	نهاية الغطاء
3	كم التوسع
4	سعة
5	تحمل
6	علاقة
7	الدوار المحرك
8	الختم الميكانيكي
9	الجزء الثابت للمحرك الكهربائي
10	سلك كهربائي
11	أفسد
12	غسالة
13	حلقة الختم على شكل "O".
14	غرفة الوقود
15	حلقة الختم على شكل "O".
16	أفسد
17	الترباس ذو الرأس المزدوج
18	غسالة
19	المكسرات
20	حلقة التثبيت
21	غسالة
22	غطاء الرمال
23	جلبة حماية الكابل
24	أفسد
25	الجناح
26	غلاف المضخة
27	مخلب كاردان
28	أفسد
29	غطاء
30	الجزء الثابت المطاطي
31	جرس
32	غرفة الإخراج
33	مزلاج

محرك تحت سطح البحر غير متزامن ثلاثي الطور 380 - 415 فولت ~ 50 هرتز

1. مفاتيح الطاقة

2. أشرطة التحكم الآلي

3. خط الأنابيب

4. صمام

5. طوقا

6. المستوى الثابت

7. القطب العلوي

8. كابل

9. حسنًا

10. مستوى التحريك

11. القضيب الأوسط

12. غلاف المضخة

13. القطب السفلي

14. المحركات الكهربائية تحت الماء

كابل إضافي 220-240 فولت/50 هرتز

مقاس	الجهد (الخامس)	الطاقة (كيلوواط)	المقطع العرضي للكابل (مم²)	0.7 ملم²	1 ملم²	1.5 ملم²	2 مم²	2.5 ملم²	3 مم²	4 مم²	6 ملم²	10 ملم²	16 ملم²	25 ملم²	35 ملم²	50 ملم²
4"	220	0.37	طول الكابل (م)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

كابل إضافي 380 فولت/50 هرتز

مقاس	الجهد (الخامس)	الطاقة (كيلوواط)	المقطع العرضي للكابل (مم²)	0.7 ملم²	1 ملم²	1.5 ملم²	2 مم²	2.5 ملم²	3 مم²	4 مم²	6 ملم²	10 ملم²	16 ملم²	25 ملم²	35 ملم²	50 ملم²
4"	380	0.37	طول الكابل (م)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
