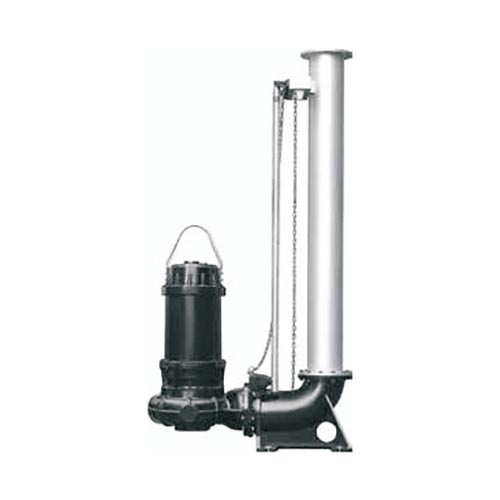

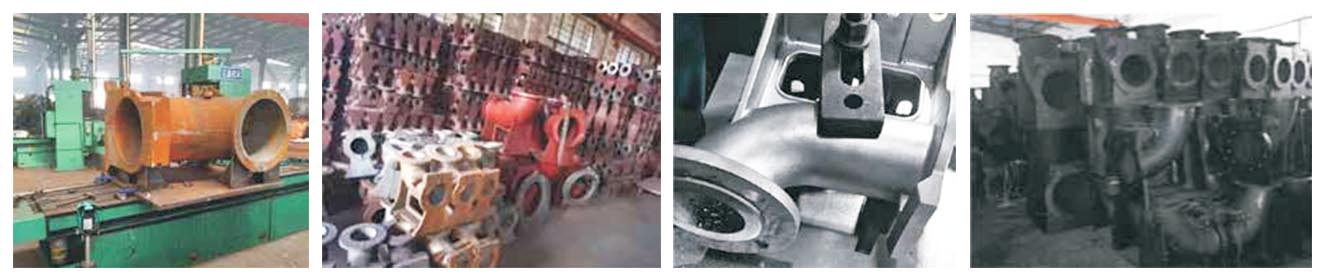

القابض الأوتوماتيكي للتيار المتردد

• تعزيز القابض الأوتوماتيكي للتيار المتردد بشفة تتوافق مع معيار ISO 7005 - 92.

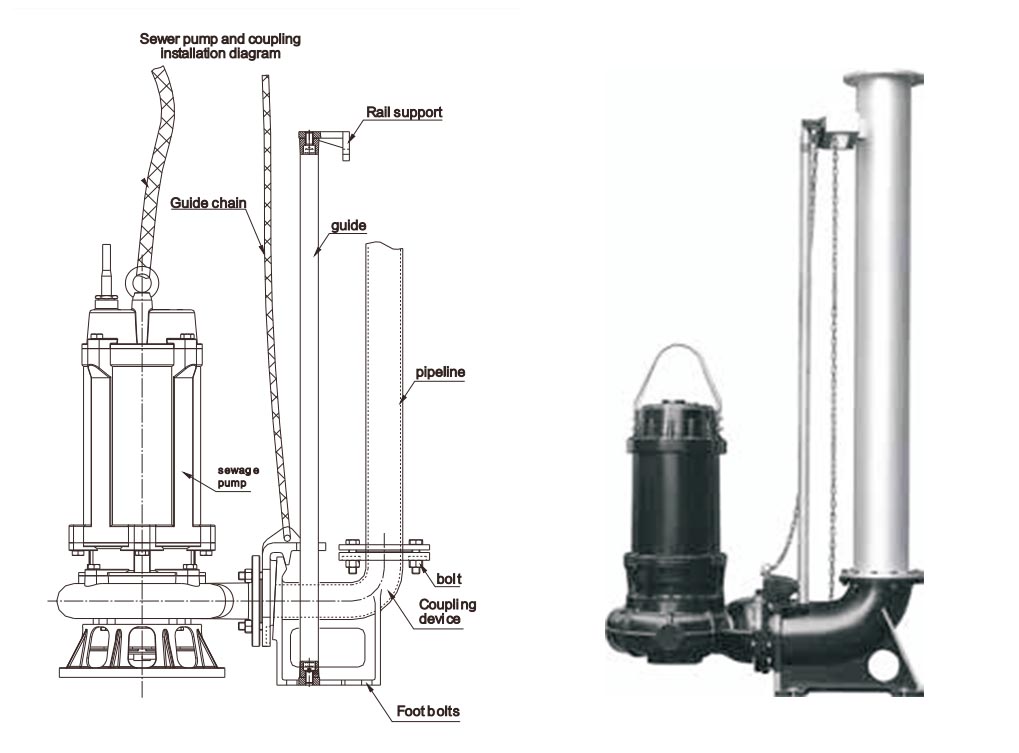

• يقوم نظام تركيب الدليل ببساطة بتقليل المضخة ورفعها لتسهيل توصيل المضخة بخط الأنابيب، دون الدخول إلى حفرة الحوض لسهولة الصيانة والفحص.
القابض الأوتوماتيكي للتيار المتردد

إرسال استفسار

وصف المنتج

القابض الأوتوماتيكي للتيار المتردد

DN50 - 250 حديد زهر خفيف

DN50 - 600 حديد زهر ثقيل

DN300 - 600 فولاذ خفيف (ملحوم)

DN50-200 (SS 304)

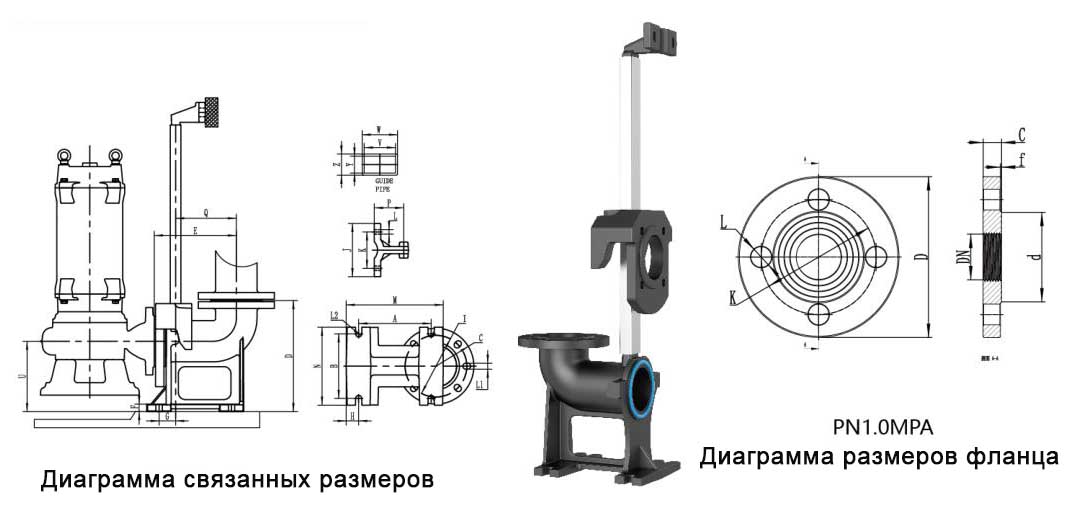

حجم التثبيت

القطر الاسمي.	تباعد الثقب	دليل مركز المسافة	فتحة	من الحامل إلى سطح التركيب	سمك الباب	طويل
(الاسم المميز)	(م)	(ض)	(L3)	(ث)	(X)	(ص)
50	220	100	2-f12	70	20	265
65	240	130	2-f12	70	20	275
80	270	150	2-f12	80	20	315
100	305	170	2-f12	90	20	360
150	400	205	2-f16	80	15	465
200	485	280	2-f16	83	18	550
250	540	320	2-f16	95	20	610
300	560	340	2-f16	95	20	630
350	560	340	2-f16	95	20	630
400	610	370	2-f16	115	20	680
500	07	442	2-f24	120	25	777
600	805	540	2-f24	120	25	875
200	465	260	2-f16	83	18	530
250	525	305	2-f16	95	20	595

الجداول الفنية

يكتب	القطر الاسمي.	قطر شفة.	قطر الدائرة المركزية.	ثقب الترباس	تباعد الترباس اقتران ثابت		حجم القسطرة القطر الداخلي. التطوير التنظيمي		ارتفاع القابض	طول المركز	الارتفاع المركزي	خط أنابيب المخرج	طول القاعدة	عرض القاعدة	قوس أمامي للفتحة	ثقب القسطرة في الحفرة	سمك الأساس	مقبس القاعدة	اسم الضغط
يكتب	(الاسم المميز)	(د)	(ك)	(ن-L1)	(أ)	(ب)	(φC)	(φG)	(و)	(هـ)	(ش)	(س)	(الخامس)	(ف)	(ي)	(أنا)	(ح)	(L2)
ثقيل (الحديد الزهر)	50	140	110	4-f14	166	138	26.5	32	210	230	130	155	210	160	22	25	12	f16	PN6
	65	160	130	4-f14	185	170	26.5	32	245	260	150	175	235	200	25	40	12	f16	PN6
	80	190	150	4-f18	210	190	42	47	280	300	170	192	270	230	30	50	12	f16	PN6
	100	210	170	4-f18	256	225	42	47	340	355	200	233	320	270	32	60	15	f20	PN6
	150	265	225	8-f18	370	260	42	47	350	415	180	255	486	300	60	56	18	f20	PN6
	200	320	280	8-f18	490	350	42	47	444	537	220	375	626	390	70	46	20	f20	PN6
	250	395	350	12-φ22	480	420	52	60	500	555	250	350	666	480	93	55	25	f30	PN10
	300	445	400	12-φ22	570	500	52	60	600	625	300	420	60	560	95	52	30	f30	PN10
	350	505	460	16-φ22	660	560	52	60	700	716	350	490	860	620	100	63	35	f30	PN10
	400	565	515	16-φ26	750	620	69	76	800	822	400	560	980	700	115	76	40	f0	PN10
	500	670	620	20-φ26	930	760	69	76	1000	1013	500	725	1210	840	140	74	40	f40	PN10
	600	780	725	20-φ30	1120	900	69	76	1200	1201	600	910	1444	992	164	50	40	f46	PN10

يكتب	القطر الاسمي.	قطر شفة.	قطر الدائرة المركزية.	ثقب الترباس	تباعد الترباس اقتران ثابت		حجم القسطرة القطر الداخلي. التطوير التنظيمي		ارتفاع القابض	طول المركز	الارتفاع المركزي	خط أنابيب المخرج	طول القاعدة	عرض القاعدة	قوس أمامي للفتحة	ثقب القسطرة في الحفرة	سمك الأساس	مقبس القاعدة	اسم الضغط
يكتب	(الاسم المميز)	(د)	(ك)	(ن-L1)	(أ)	(ب)	(φC)	(φG)	(و)	(هـ)	(ش)	(س)	(الخامس)	(ف)	(ي)	(أنا)	(ح)	(L2)
خفيفة الوزن (الحديد الزهر)	50	140	110	4-f14	118	115	26.5	32	210	180	130	105	160	132	21	25	12	f16	PN6
	65	160	130	4-f14	135	138	26.5	32	245	210	150	122	185	160	25	40	12	f16	PN6
	80	190	150	4-f18	160	155	42	47	280	250	170	142	220	190	30	50	12	f16	PN6
	100	210	170	4-f18	196	170	42	47	335	305	200	190	260	210	32	60	15	f20	PN6
	150	265	225	8-f18	252	220	42	47	415	370	260	205	340	260	44	80	15	f20	PN6
	200	320	280	8-f18	285	280	42	47	520	450	315	260	395	360	55	85	15	f20	PN6
	250	395	350	12-φ22	304	360	52	60	680	500	405	280	420	400	65	95	20	f24	PN10
خفيفة الوزن (لحام الصلب)	300	445	400	12-φ22	390	340	52	60	799	513	316	334	610	445	110	41	16	f30	PN10
	350	505	460	16-φ22	400	420	52	60	927	593	368	410	700	505	150	3	18	f30	PN10
	400	565	515	16-φ26	480	450	69	76	1053	673	418	469	780	565	150	22	18	f30	PN10
	500	607	620	20-φ26	800	510	69	76	1235	834	458	630	980	670	100	66	20	f40	PN10
	600	780	725	20-φ30	975	620	69	76	1440	990	508	773	1180	780	115	62	20	f45	PN10

Pa - فتحة شفة اتصال 1.0 ميجا باسكال

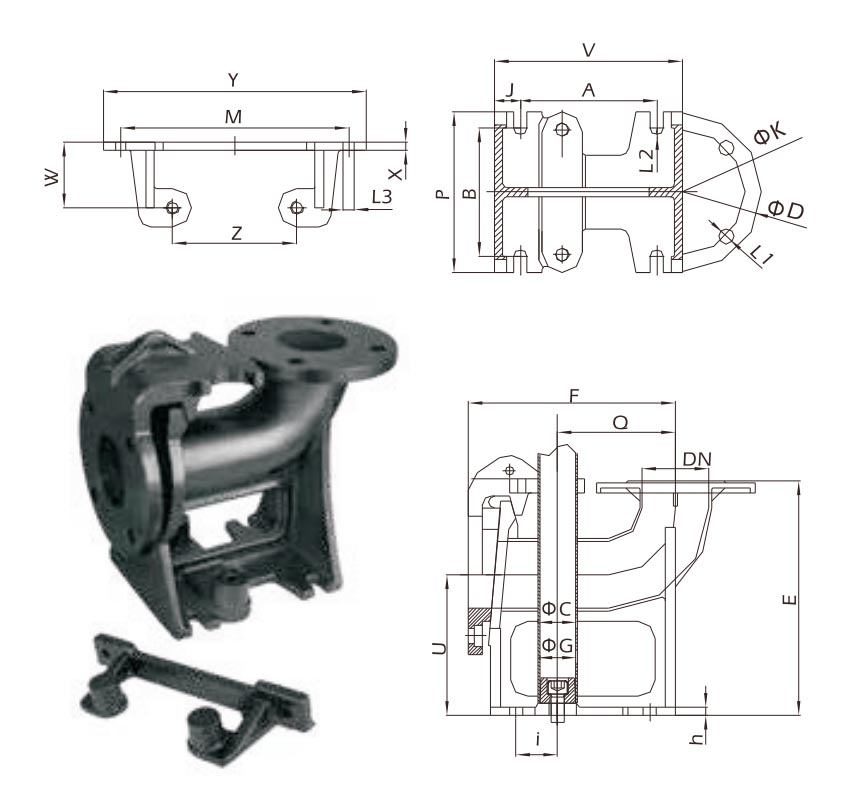

حجم الرابط

يكتب	A	B	C	D	E	F	G	H	I	J	K	L	L1	L2	M	N	P	Q	U	V	W	Y	z
DN50	/	65	f160	125	200	19	93	72	f125	150	102.5	2-φ12.5	4-f17	2-f15	134	161	83	162.5	138	45	49	26	30
DN65	/	85	f180	265	215	19	93	72	f145	150	102.5	2-φ12.5	4-f17	2-f15	153	180	83	175	165	45	49	26	30
DN80	/	100	f195	280	220	15	95	72	f160	150	102.5	2-φ12.5	4-f17	2-f15	160	200	83	180	177	45	49	26	30
DN100	204.5	182	f215	313.5	232	21	46.50	35	f180	150	102.5	2-φ12.5	8-f17	4-f17	274	220	83	171.5	198.5	56	60	37	41
DN150	270	285	f280	405	295	25	80	40	f240	230	182.5	2-f18	8-f23	4-f23	355	340	95	225	260	56	60	37	41
DN200	300	330	f335	463	320	25	75	40	f295	230	182.5	2-f18	8-f23	4-f23	382	380	95	225	250	56	60	37	41

شفة PN1.0Mpa (10 ضغط).

القطر الاسمي الاسم المميز	شفة القطر الخارجي السلسلة 1/السلسلة 2 D	القطر المركزي محيط ثقب الترباس K	قطر ثقب الترباس السلسلة 1/السلسلة 2 لتر	البراغي، الأزرار		حجم الختم		سمك شفة
القطر الاسمي الاسم المميز	شفة القطر الخارجي السلسلة 1/السلسلة 2 D	القطر المركزي محيط ثقب الترباس K	قطر ثقب الترباس السلسلة 1/السلسلة 2 لتر	الكمية	ثريدث السلسلة 1/السلسلة 2	d	f	C
50	165/160	125	18	18	م16	100	3	18
65	185/180	145	18	18	م16	120	3	20
80	200/195	160	18	18	م16	135	3	20
100	220/215	180	18	18	م16	155	3	22
125	250/245	210	18	18	م16	185	3	24
150	285/280	240	23	23	م20	210	3	24
175	310	270	23	23	م20	240	3	24
200	340/335	295	23	23	م20	265	3	24
225	365	325	23	23	م20	295	3	24
250	395/390	350	23	23	م20	320	3	26
300	445/440	400	23	23	م20	368	4	28

اختيار المضخة والأنابيب

1. الحمولة: الرأس المشار إليه على لوحة اسم المضخة هو المقدار غير المعروف لفقد الاحتكاك في خط الأنابيب. عند حساب رأس الحقل، قم بقياس الارتفاع الرأسي للمياه من منسوب المياه إلى أعلى نقطة في خط الأنابيب عند أدنى مستوى للمياه في البئر (عندما يكون مستوى المياه في برج المياه أعلى من أعلى نقطة في خط الأنابيب، محسوبًا من الحد الأقصى لمستوى المياه في برج المياه)، بالإضافة إلى فقدان الضغط الناتج عن خط الأنابيب، ثم حدد المضخة المناسبة.

2. القطر الداخلي لأنبوب التوزيع: يرتبط الفقد الهيدروليكي لخط الأنابيب بالقطر الداخلي والطول وخشونة الجدار الداخلي لخط الأنابيب، فكلما كان قطر خط الأنابيب أرق، كلما زاد طول خط الأنابيب، كلما كان القطر الداخلي أكثر خشونة، كلما زاد الفقد الهيدروليكي لخط الأنابيب. القطر الداخلي لأنبوب توزيع المضخة.

جدول فقدان رأس خط الأنابيب

Pc%: فقدان الضغط لكل 100 متر من أنابيب الحديد الزهر الجديدة (م)

تدفق (م³/ساعة)		القطر الداخلي للأنبوب (مم · م)
تدفق (م³/ساعة)									200	250	300	350	400	450
1	الكمبيوتر%
1.5	الكمبيوتر%
3	الكمبيوتر%	1.6	0.54
6	الكمبيوتر%	6	2	0.6
9	الكمبيوتر%	12.5	4.3	1.1	0.46
12	الكمبيوتر%	20	7	2	0.7
15	الكمبيوتر%		12	2.9	1.25
18	الكمبيوتر%		17	4	1.7	0.6
21	الكمبيوتر%		22	4.8	2.2	0.75
24	الكمبيوتر%			6.6	3	1	0.36
27	الكمبيوتر%			8	3.5	1.25	0.42
30	الكمبيوتر%			9.5	4.2	1.5	0.5
36	الكمبيوتر%			14	6.3	2	0.75
42	الكمبيوتر%				8.5	2.7	0.85
48	الكمبيوتر%				10	3.6	1.2	0.45
60	الكمبيوتر%				16	5.5	1.8	0.7
75	الكمبيوتر%				24	8	2.76	1	0.24
75	الكمبيوتر%				24	8	2.76	1	0.24
90	الكمبيوتر%					12.5	3.8	1.45	0.36
120	الكمبيوتر%					21.5	6.9	2.6	0.6
150	الكمبيوتر%						11	4	0.95	0.3
150	الكمبيوتر%						11	4	0.95	0.3
180	الكمبيوتر%						15.2	5.5	1.3	0.43	0.18
210	الكمبيوتر%						21	7.4	1.8	0.6	0.24
240	الكمبيوتر%							9.4	2.3	0.75	0.3
300	الكمبيوتر%							14	3.4	1.1	0.46
360	الكمبيوتر%								4.7	1.6	0.65
480	الكمبيوتر%								8.5	2.9	1.9	0.2
600	الكمبيوتر%								12.2	4.3	1.7	0.9
720	الكمبيوتر%									10	6	3.8	2.5	1.3
840	الكمبيوتر%										8	5.4	3.4	1.7

فقدان الضغط في خطوط الأنابيب الأخرى

من الضروري مضاعفة قيمة أنبوب الحديد الزهر بالمعاملات التالية

الأنابيب البلاستيكية: 0.76؛

الأنابيب المجلفنة: 1.17؛

أنبوب سهل الصدأ: 2.10؛

\الخرطوم الثقيل: 3.60.

طريقة تقريبية لحساب فقدان الضغط في الأنابيب

الصمام السفلي: حوالي 15 مترًا - المدى؛

صمام الفحص: نطاق الأنابيب 10 أمتار تقريبًا؛

الصمام المفتوح: عملية تقريبية بطول 5 أمتار؛

الانحناءات والانحناءات: الاقتراب من أنبوب بطول 5 أمتار.
