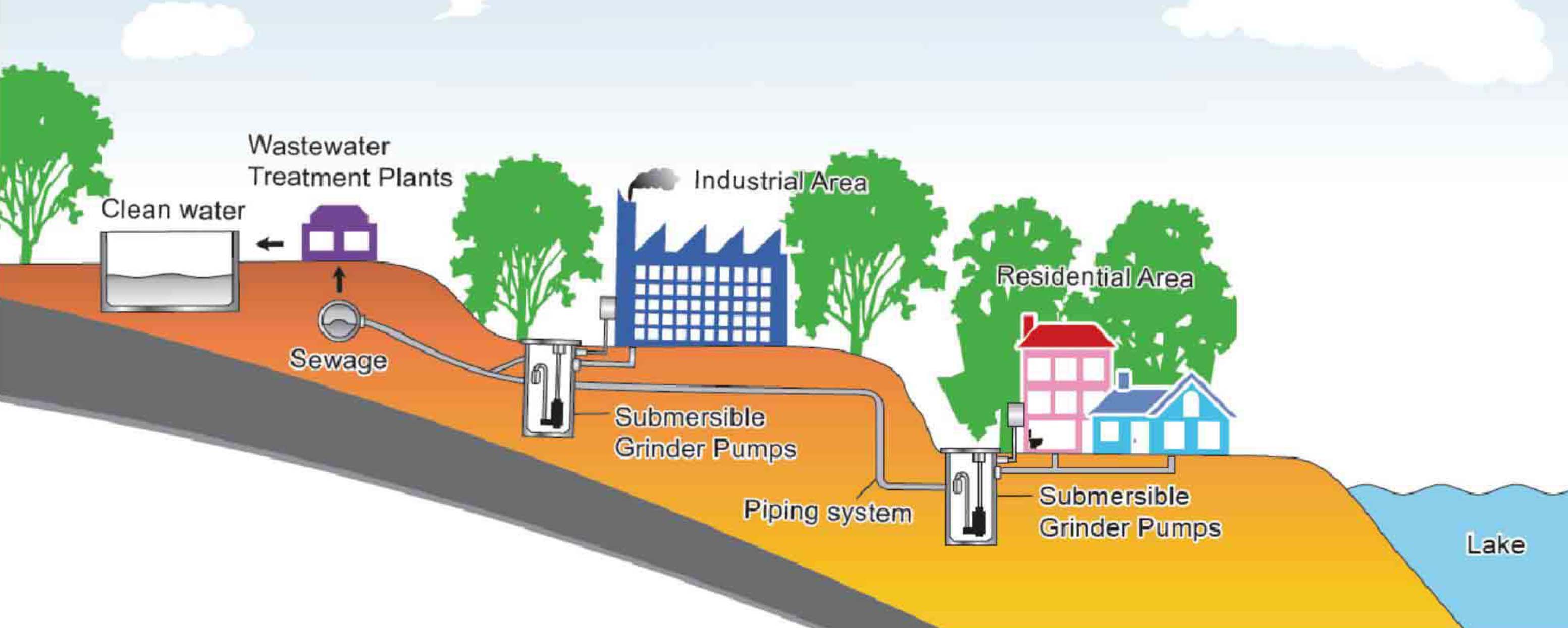

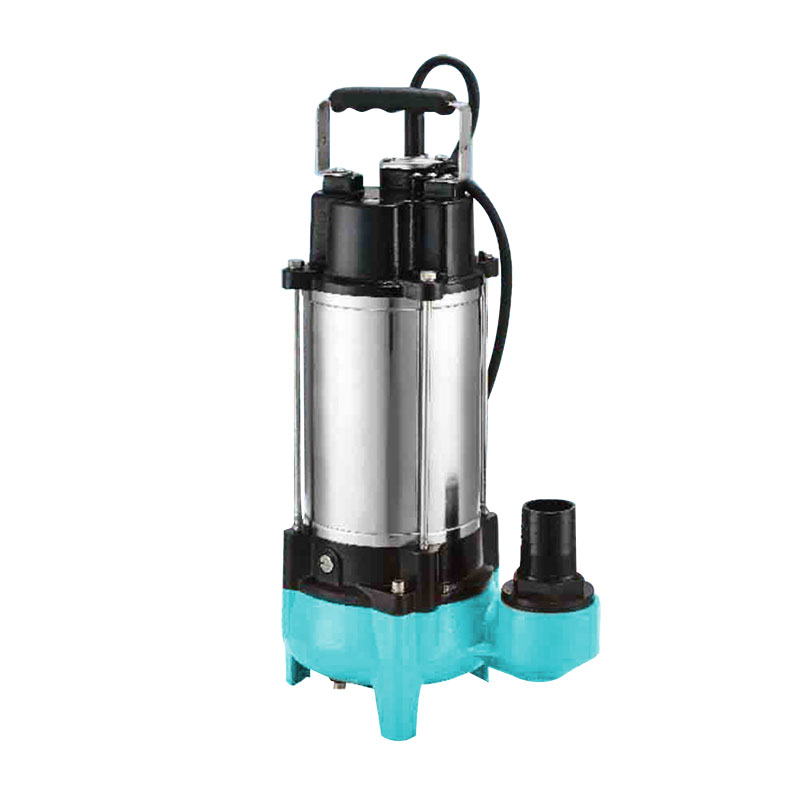

مضخة مياه الصرف الصحي من النوع الفولاذي المقاوم للصدأ WQS-G المزودة بنظام قطع للمياه القذرة، والمصممة بشكل أساسي للتطبيقات الصناعية والمدنية، مجهزة بمروحة من الحديد الزهر مع قاطعة. مزود بجهاز حماية من التحميل الزائد، كما أنه يتميز بالمتانة والأمان في الاستخدام. يوصى بها لضخ مياه الصرف الصحي من المصانع ومواقع البناء والمرافق التجارية، وأنظمة الصرف في محطات معالجة مياه الصرف الصحي البلدية: محطات الصرف الصحي في المناطق السكنية والمشاريع البلدية، أو حمامات الميثان والري الميداني في المناطق الريفية. تم تصميم هذه السلسلة من مضخات الصرف الصحي أيضًا لضخ المياه القذرة بألياف طويلة أو جزيئات صلبة؛ بفضل الصمامات الحرارية الأوتوماتيكية، فإنها تقطع بسهولة وتمنع انسداد المكره بسبب التشابك، وتستخدم في التطبيقات الصناعية والتعدينية والمعمارية.
|
قاعدة كابل راتنجات الايبوكسي يمكن لقلب كابل راتنجات الإيبوكسي أن يمنع الرطوبة من دخول المحرك عبر القلب. |
|
القطع التلقائي للحماية الحرارية إذا كان المحرك يعمل في ظل ظروف طاقة كهربائية ودرجة حرارة غير طبيعية، فسيتم تنشيط قاطع دائرة الحماية الحرارية وقطع الطاقة تلقائيًا. يمكن استعادة المدافع عندما تعود درجة حرارة المحرك إلى وضعها الطبيعي. يتم تركيبه بمحرك أحادي الطور وثلاثي الطور بدون هذا المصهر. |
|

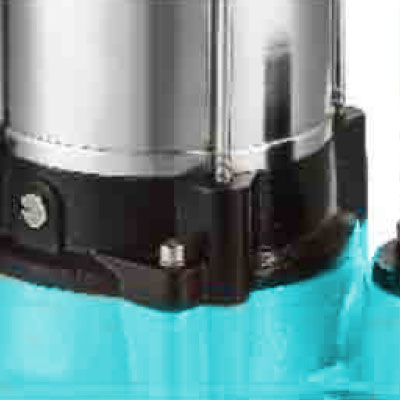

حديد الزهر الدقيق الجميل جسم المضخة مصنوع من مادة G-20، موثوقة ومتينة، ومصنوعة من الحديد الزهر الدقيق، لذا فإن المضخة جميلة وقوية ومتينة. |
|
الختم الميكانيكي يتكون الختم الميكانيكي المزدوج من ختمين متسلسلين. ختم ميكانيكي متفوق من كربيد السيليكون المقاوم للاهتراء لضمان تأثير الختم الأمثل. |
|

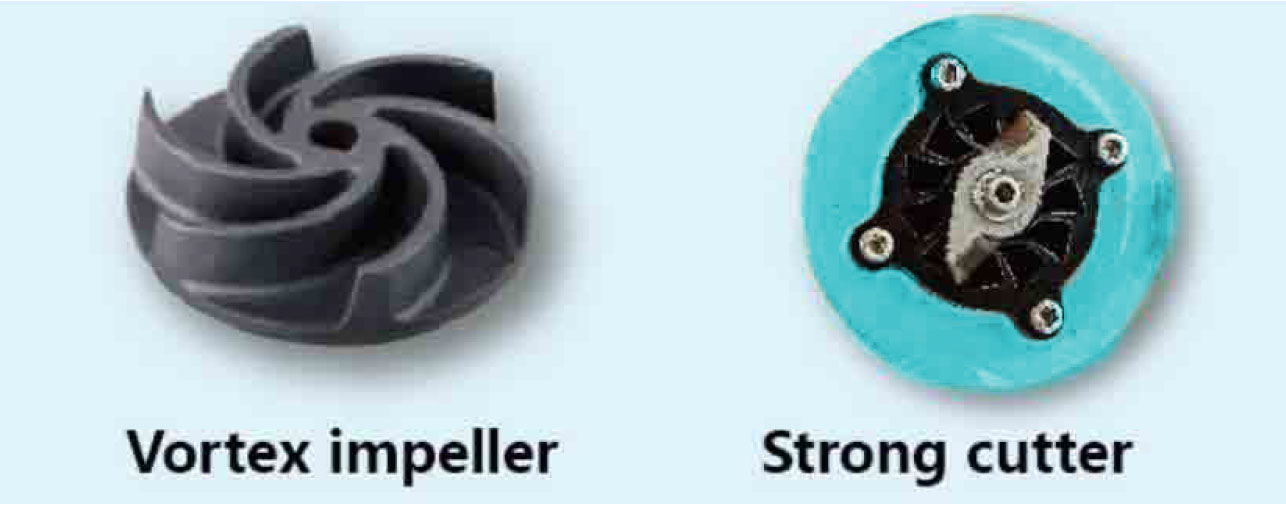

صفات 1. الدفاعات الدوامية شبه المفتوحة، مما يسمح بمرور الأبعاد المادية الكبيرة. 2. مادة السكين والحلقة: 420 فولاذ مقاوم للصدأ عالي الكروم، صلابة HRC49 - 52، مقاومة جيدة للتآكل. |
|

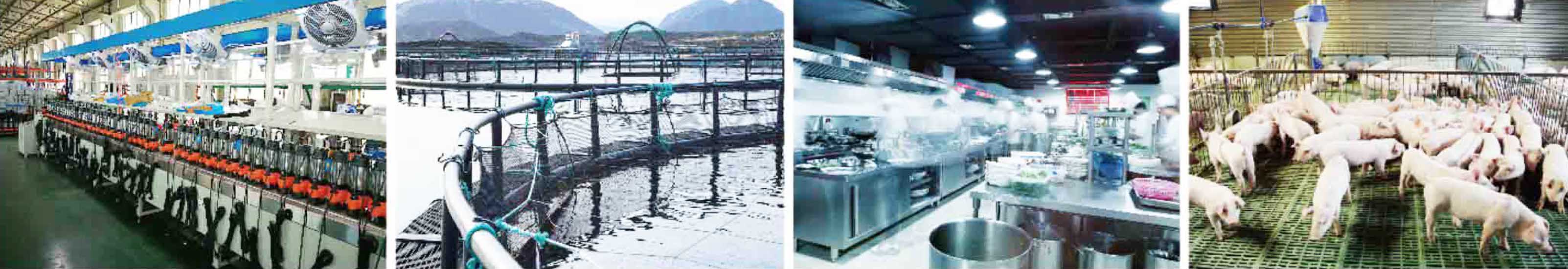

■ الصرف الصحي للمنازل والفنادق والمباني السكنية. على سبيل المثال، مياه الصرف الصحي من المرحاض والمطبخ والحمام.
■ الصرف الصحي للمباني التجارية والمناطق الصناعية والمناطق الترفيهية
■ أنظمة الصرف الصحي للمدارس والمستشفيات والمباني الحكومية والحدائق العامة.
■ صرف مزارع الدواجن، مزارع الألبان، مزارع الخنازير، مزارع الأسماك، المسالخ.
|
|
المشاريع |
وصف |
|
قيود على الاستخدام |
درجة حرارة السائل |
0 ~ 40 درجة مئوية (32 ~ 104 درجة فهرنهايت) |
|
طلب |
مياه الصرف الصحي من المباني السكنية. |
|
|
يكتب |
تكرار |
50 هرتز |
|
محرك |
2P (2900 دورة في الدقيقة) طيران جاف على شكل حرف H |
|
|
العزل |
بن ب (الفئة F في الخيار) |
|
|
حماية |
IP68 |
|
|
مدافع |
قاطع دائرة الحماية الحرارية أحادي الطور (ثلاث مراحل صفر) |
|
|
علاقة |
جسم كروي |
|
|
م.زيل |
أختام مزدوجة M |
|
|
عجلة |
دوامة |
|

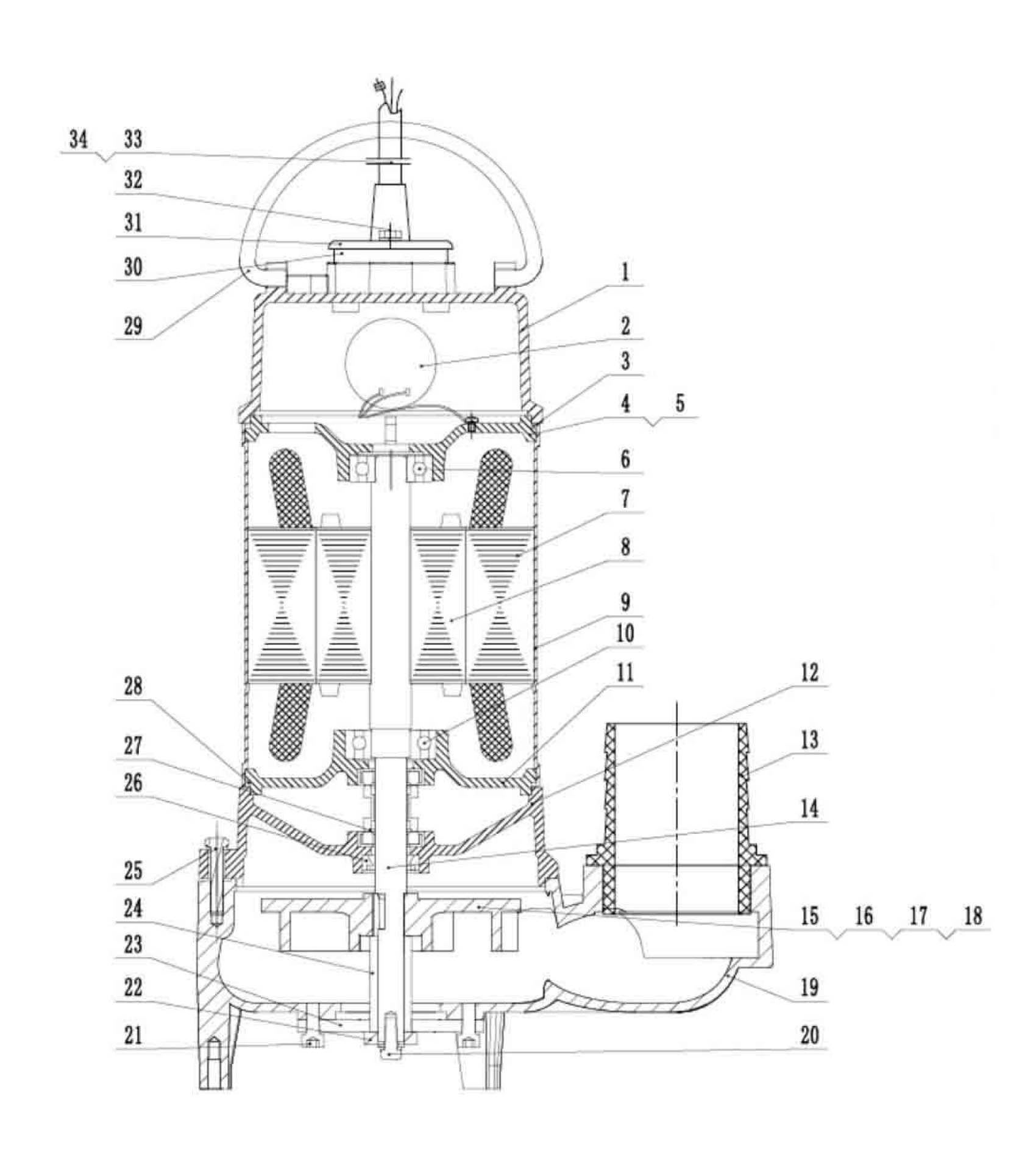

1 |
غطاء مكثف |
مجموعة العشرين |
17 |
غسالة الربيع |
المكونات القياسية |
|
2 |
مكثف |
المكونات القياسية |
18 |
أفسد |
المكونات القياسية |
|
3 |
يا الدائري |
المكونات القياسية |
19 |
غلاف المضخة |
مجموعة العشرين |
|
4 |
غطاء المحرك الخلفي |
مجموعة العشرين |
20 |
أفسد |
المكونات القياسية |
|
5 |
أفسد |
المكونات القياسية |
21 |
أفسد |
المكونات القياسية |
|
6 |
تحمل العلوي |
المكونات القياسية |
22 |
آلة القطع |
5S420 |
|
7 |
الجزء الثابت |
المكونات القياسية |
23 |
حلقة القطع |
SS42C |
|
8 |
الدوار |
المكونات القياسية |
24 |
كم |
SS420 |
|
9 |
أفسد |
المكونات القياسية |
25 |
ختم الزيت |
المكونات القياسية |
|
10 |
تحمل أقل |
المكونات القياسية |
26 |
إغلاق |
المكونات القياسية |
|
11 |
الغطاء الأمامي |
مجموعة العشرين |
27 |
الختم الميكانيكي |
المكونات القياسية |
|
12 |
خزان الوقود |
مجموعة العشرين |
28 |
يا الدائري |
نبر |
|
13 |
تصدير البلاستيك |
ABS |
29 |
قلم |
إس/إس304 |
|
14 |
هنا |
الدين إن C45/SS420 |
30 |
غمد الكابل |
نبر |
|
15 |
عجلة |
مجموعة العشرين |
31 |
لوحة الضغط |
الفولاذ المقاوم للصدأ |
|
16 |
مفتاح مسطح |
المكونات القياسية |
32 |
الجناح |
HO5W أو HOSRR-F أو HO5RNF |

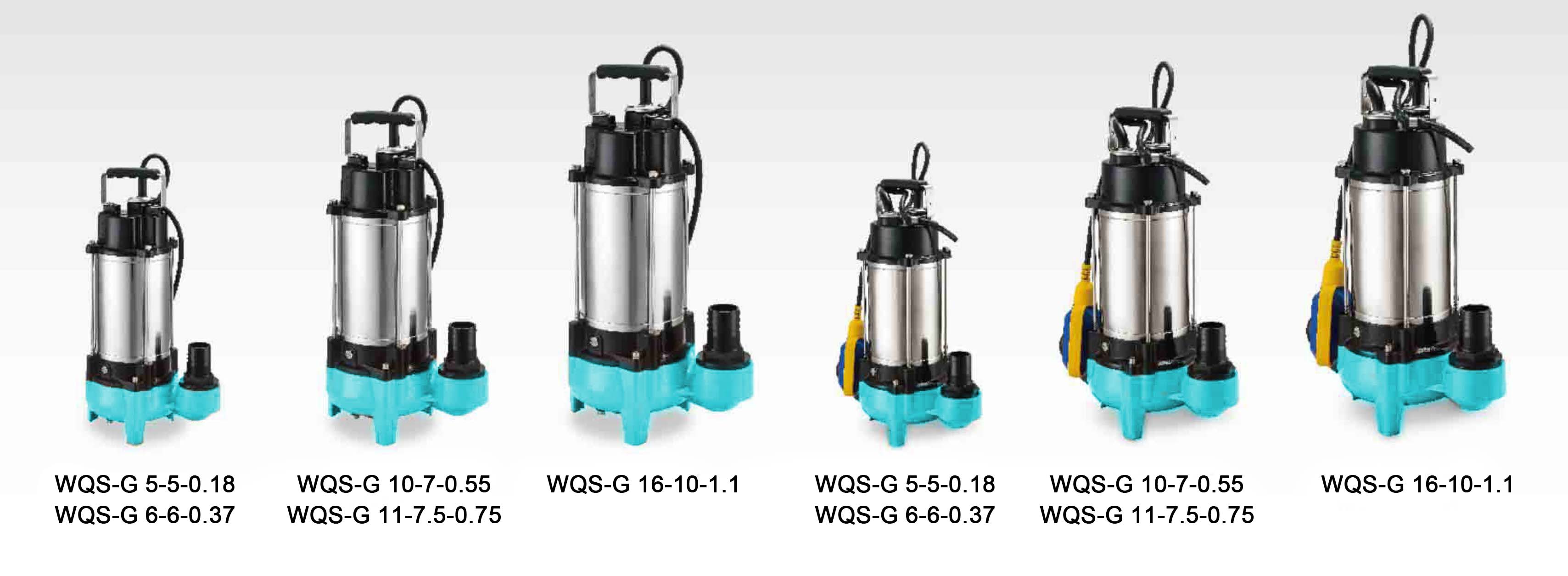

WQS - G مضخة طحن من الفولاذ المقاوم للصدأ
|

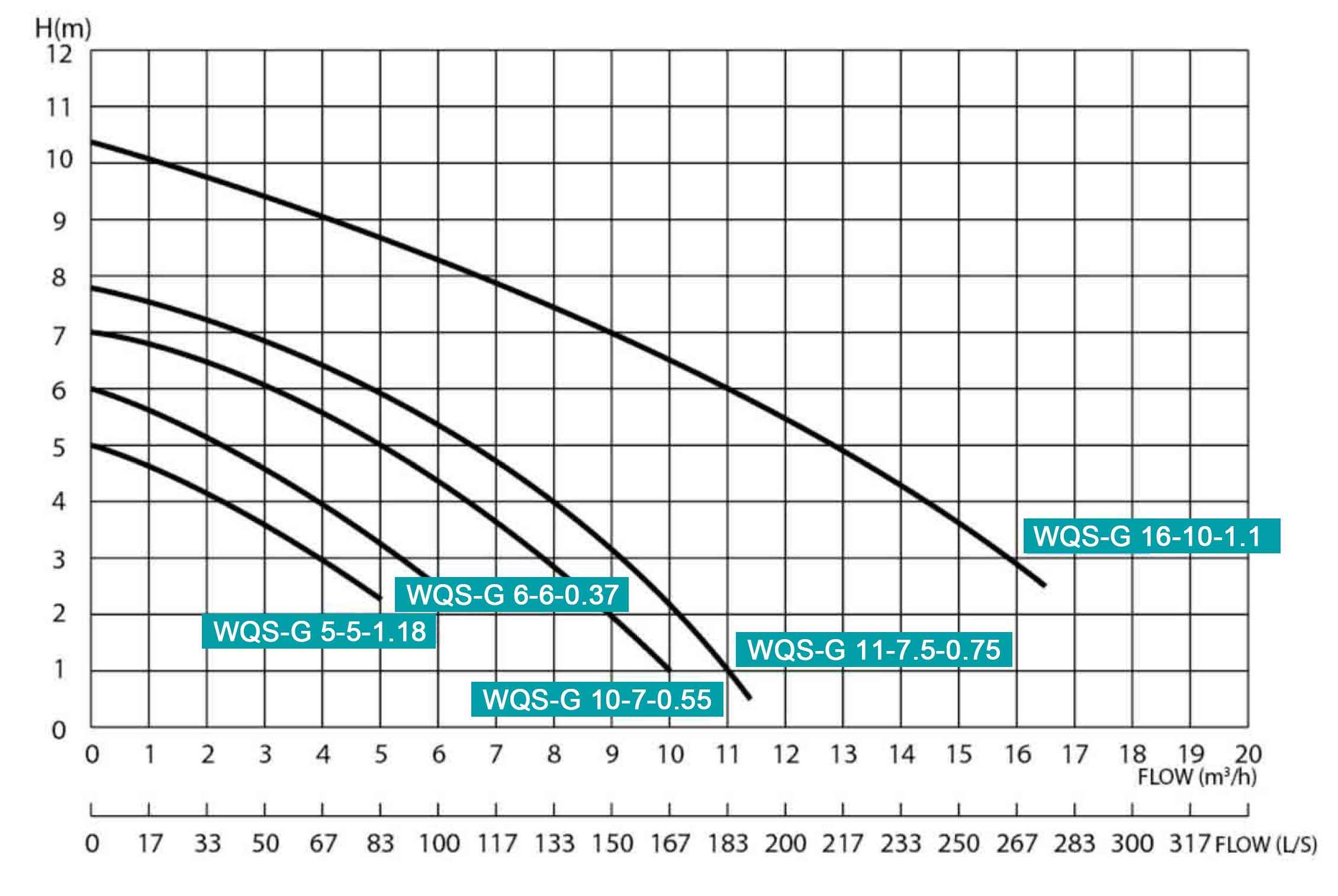

نموذج |
مدفوعة الطيران على شكل H P2 (كيلوواط) |
س (م³/ساعة) |
0 |
2 |
4 |
5 |
6 |
8 |
10 |
11 |
16 |
18 |
|
|
|
كيلوواط |
حصان |
س (لتر / دقيقة) |
0 |
33 |
67 |
83 |
100 |
133 |
167 |
183 |
267 |
300 |
|
WQS-G5-5-0.18 |
0.18 |
0.25 |
ح (م) |
5 |
4 |
3 |
5 |
|
|
|
|
|
|
|
WQS-G6-6-0.37 |
0.37 |
0.5 |
|
6 |
5 |
4 |
3.3 |
2.5 |
|
|
|
|
|
|
WQS-G10-7-0.55 |
0.55 |
0.75 |
|
7 |
6.3 |
5.5 |
5 |
4.5 |
2.9 |
1 |
|
|
|
|
WQS-G11-7.5-0.75 |
0.75 |
1 |
|
7.5 |
6.9 |
63 |
5.9 |
5.5 |
4.3 |
2.7 |
1.9 |
|
|
|
WQS-G16-10-1.1 |
1.1 |
1.5 |
|
10 |
9.5 |
9 |
8.5 |
8.2 |
7.5 |
6.7 |
6.2 |
2.9 |
|
|
غيغاواط |

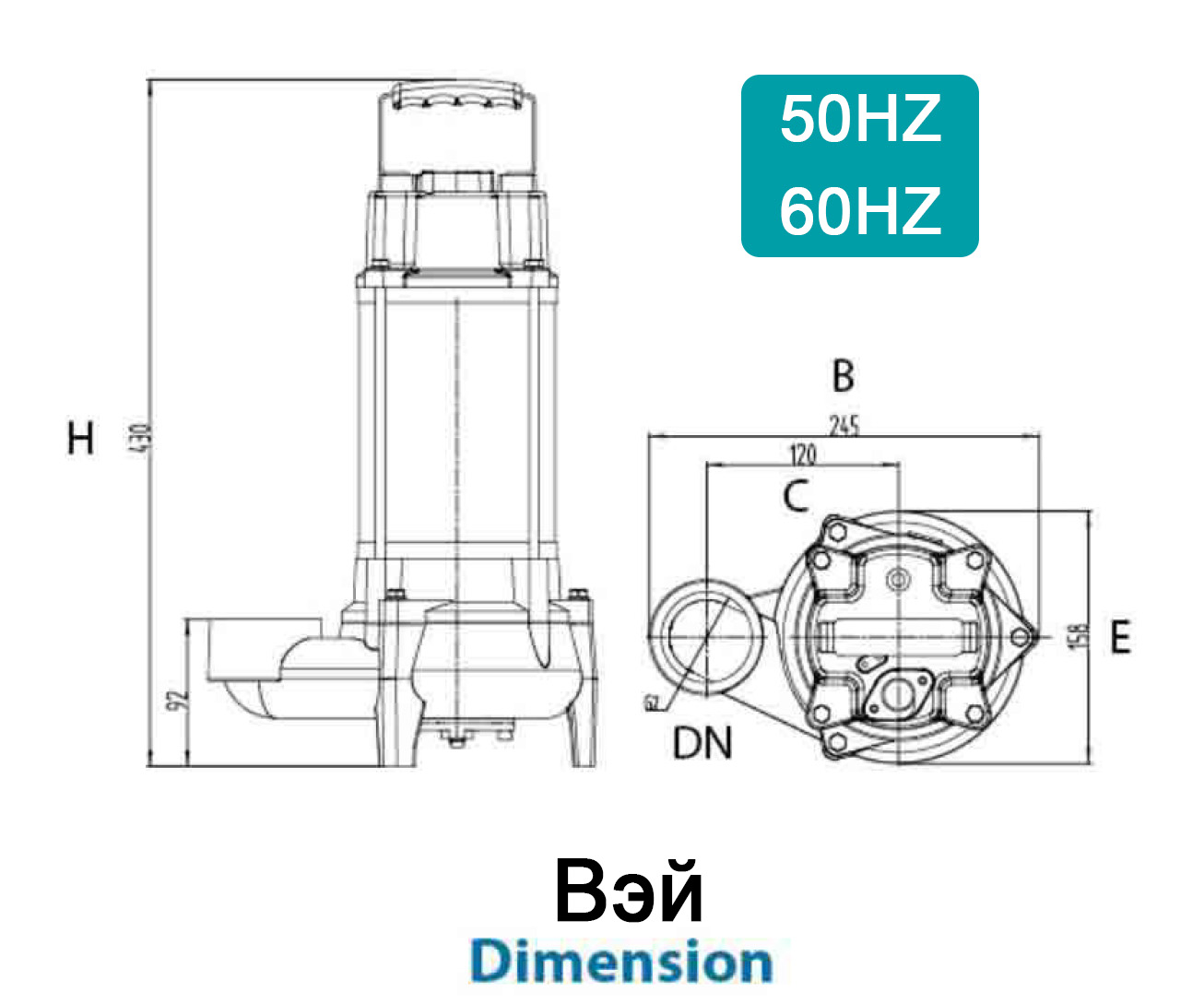

حجم التثبيت (مم) |
|||||
|
كجم |
H |
A |
B |
C |
E |
الاسم المميز |
|
9.8 |
335 |
72 |
173 |
85 |
112 |
1.25" |
|
10.3 |
335 |
72 |
173 |
85 |
112 |
1.25" |
|
14.5 |
372 |
86 |
223 |
110 |
140 |
2" |
|
15.5 |
372 |
86 |
223 |
110 |
140 |
2" |
|
18 |
430 |
92 |
245 |
120 |
158 |
2" |
