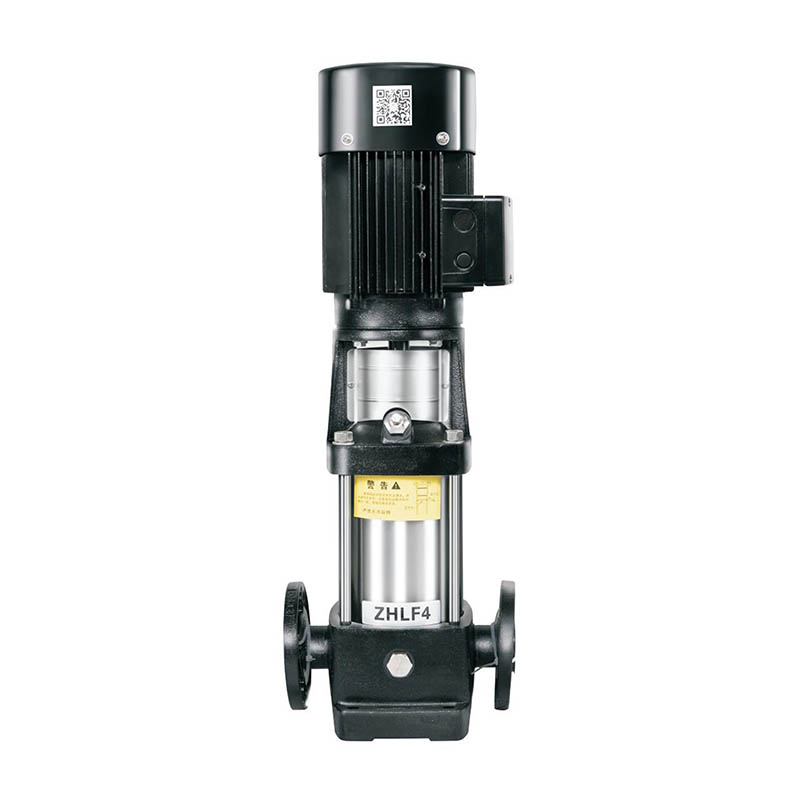

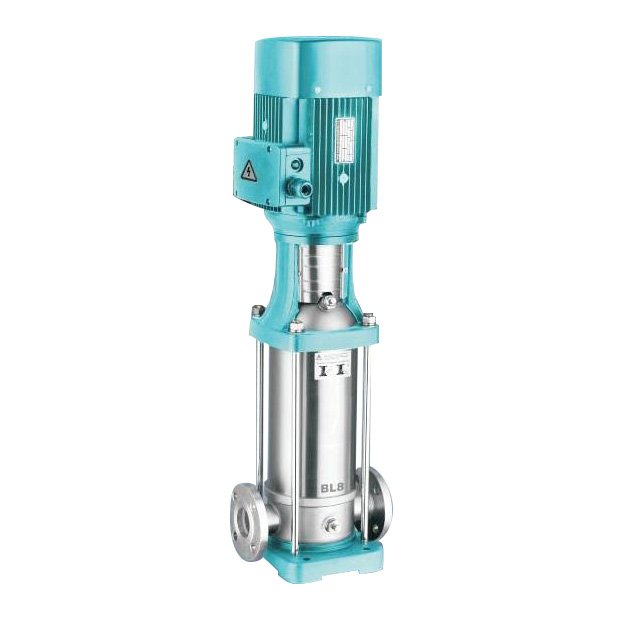

CDL (F) مضخة الطرد المركزي العمودية متعددة المراحل المصنوعة من الفولاذ المقاوم للصدأ هي مضخة طرد مركزي عمودية متعددة المراحل مع منافذ الشفط والتفريغ على نفس المستوى. رأس المضخة والقاعدة مصنوعة من الحديد الزهر. جميع الأجزاء المبللة الأخرى مصنوعة من الفولاذ المقاوم للصدأ. عند معالجتها باستخدام معدات اللحام الحديثة، فإن المعالجة الحرارية لتخفيف الضغط تعمل على إزالة الضغط الناتج في اللوحة النهائية أثناء التمدد والضغط. وهذا يضمن القوة العالية، عدم التشوه، عمر الخدمة الطويل، التشغيل الآمن والموثوق. ويتميز بمستويات ضوضاء منخفضة، والحد الأدنى من الاهتزاز، والمتانة. إنه يتمتع بتصنيف حماية من فئة العزل B، IPX55، وهو مناسب للتشغيل المستمر. تم تجهيز النماذج أحادية الطور بالحماية الحرارية للسلامة والراحة. (تحتوي نماذج CDL على مبيت مضخة من الحديد الزهر، بينما تحتوي نماذج CDLF على مبيت مضخة من الفولاذ المقاوم للصدأ).
CDL / CDLF هو منتج متعدد الوظائف يمكنه نقل الوسائط المختلفة من ماء الصنبور إلى السوائل الصناعية المتكيفة مع درجات الحرارة والتدفقات والضغط المختلفة، CDL للسوائل غير القابلة للتآكل وCDLF للسوائل الخفيفة المسببة للتآكل.
إمدادات المياه: تصفية وإمداد المياه في محطات معالجة المياه، إمدادات المياه في محطات معالجة المياه، المختصة المتحيزة، المباني الشاهقة.
الدفعة الصناعية: نظام المياه التكنولوجي، نظام التنظيف، نظام الغسيل تحت الضغط العالي، نظام إطفاء الحرائق.
النقل الصناعي للسوائل: أنظمة تبريد وتكييف الهواء، أنظمة إمداد الغلايات والتكثيف، المعدات، الأحماض والقلويات.
معالجة المياه: نظام الترشيح الفائق، نظام التناضح العكسي، نظام التقطير، الفاصل، المسبح.
الري: ري الأراضي الزراعية، الري، الري بالتنقيط.
درجة حرارة السوائل: درجة حرارة ثابتة من -15 درجة مئوية إلى +70 درجة مئوية
نوع الماء الساخن - 15 درجة مئوية إلى +120 درجة مئوية
درجة الحرارة البيئية: الحد الأقصى + 40 درجة مئوية
الارتفاع عن سطح البحر: يصل إلى 1000 م
CDL / CDLF عبارة عن مضخة طرد مركزي عمودية متعددة المراحل غير مستهلكة ذاتيًا مثبتة في محرك قياسي، ويرتبط محور المحرك مباشرة بمحور المضخة من خلال اقتران رأس المضخة، ويثبت مسمار الدفع أسطوانة الضغط، وعنصر الفائض بين رأس المضخة وقسم الإخراج، ويقع مدخل وإخراج المضخة على نفس الخط المباشر على نفس الخط المستقيم على نفس الخط المستقيم على نفس الخط المستقيم في نفس يوم المضخة المستقيم؛ يمكن تكوين المضخة وفقًا لاحتياجات جهاز الحماية الفكري، ودوران المضخة الجافة، ونقص الطور، والحمل الزائد، وما إلى ذلك. حماية فعالة.
المحرك:
المحرك الكهربائي مغلق تمامًا، وهو محرك تبريد هواء قياسي ثنائي القطب.
فئة الحماية: IP55
فئة العزل: و
الجهد القياسي: 50 هرتز: x220 - 230 /240 فولت
3x200-220/346-380 فولت
3x220-240/380-415 فولت
3x380-415 فولت
سي دي إل، سي دي إل إف 2، 4،8،12، 15،20
سي دي إل ف 8 - 2 / 1
① CDL: مضخة طرد مركزي عمودية خفيفة متعددة المراحل
② F: عنصر التدفق - الفولاذ المقاوم للصدأ 304 أو 316L (النوع العادي)
③ 8: الاستهلاك الاسمي م³/ساعة
④ 2: الصفوف
⑤ 1: مقدار المكره
سي دي إل، سي دي إل إف 32،42،65
سي دي إل إف 32 - 10 - 2
① CDL: مضخة طرد مركزي عمودية خفيفة متعددة المراحل
② F: عنصر التدفق - الفولاذ المقاوم للصدأ 304 أو 316L (النوع العادي)
③ 32: الاستهلاك الاسمي م³/ساعة
④ 10: السلسلة × 10
⑤ 2: مقدار المكره

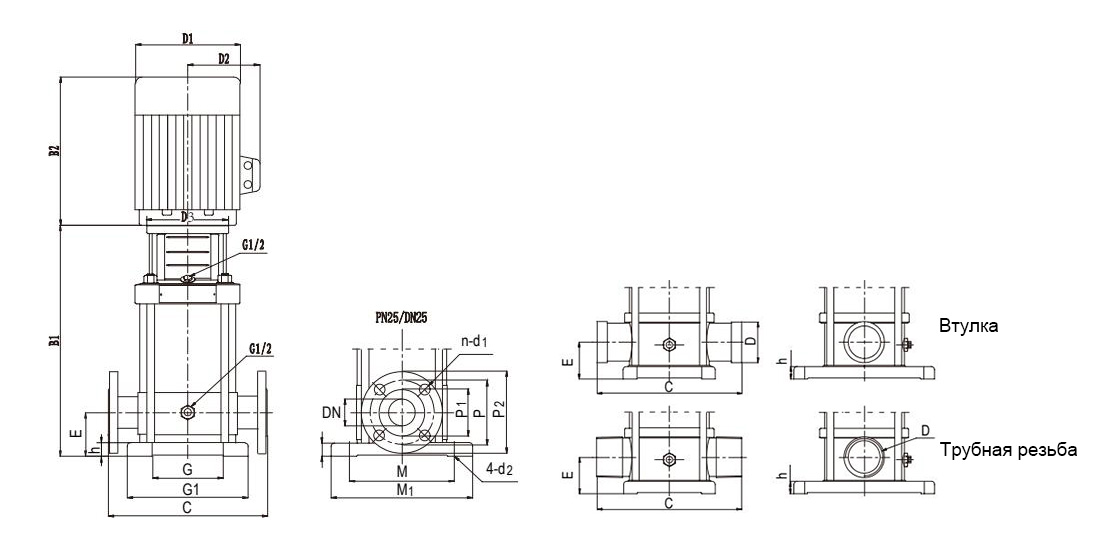

| نوع / حجم المضخة | سي دي/سي إل إف | ||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 8 | 10 | 12 | 15 | 16 | 20 | 32 | 42 | 65 | 85 | 120 | 150 | 200 | ||
| شفة مستديرة | الاسم المميز | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||||||||
| ص1 | 60 | 80 | 107 | 120 | 150 | 175 | 203 | ||||||||||||
| P | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 220 | 250 | ||||||||||
| ص2 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 270 | 300 | ||||||||||
| ن-د1 | 4-F14 | 4-F18 | 8-F18 | 8-F28 | |||||||||||||||
| C | 250 | 280 | 300 | 320 | 365 | 380 | 380 | 490 | |||||||||||
| E | 75 | 80 | 90 | 105 | 140 | 180 | 200 | ||||||||||||
| h | 32 | 25 | 35 | 30 | 45 | 40 | 40 | ||||||||||||
| الضغط الاسمي | PN25 | PN25-40 | PN16 | PN25-40 | |||||||||||||||
| حنفية | D | 42 | 60 | ||||||||||||||||
| C | 210 | 260 | |||||||||||||||||
| E | 50 | 80 | 90 | ||||||||||||||||
| h | 20 | 25 | 35 | ||||||||||||||||
| قاطع الأنابيب | D | ZG1¼ | ZG2 | ||||||||||||||||
| C | 210 | 260 | |||||||||||||||||
| E | 50 | 80 | 90 | ||||||||||||||||
| h | 20 | 25 | 35 | ||||||||||||||||
| شفة قطنية | D | G1 | G1¼ | G1½ | |||||||||||||||
| C | 162 | 200 | |||||||||||||||||
| E | 50 | 80 | |||||||||||||||||
| h | 20 | 25 | |||||||||||||||||
| P | 75 | 100 | |||||||||||||||||
| ن-د1 | 2-م10×40 | 2-م12×45 | |||||||||||||||||
| k | 22 | ||||||||||||||||||
| حجم الاتصال السفلي | G | 100 | 130 | 170 | 190 | 199 | 275 | 385 | |||||||||||
| G1 | 150 | 199 | 225 | 245 | 255 | 340 | 460 | ||||||||||||
| M | 180 | 215 | 240 | 266 | 280 | 380 | 500 | ||||||||||||
| م1 | 210 | 247 | 298 | 330 | 348 | 472 | 600 | ||||||||||||
| د2 | 13 | 14 | 18 | 20 | |||||||||||||||
| يكتب | سيارة التوزيع | الاستهلاك الاسمي | الضغط الاسمي | الحجم (مم) | وزن | ||||
| (كيلوواط) | (م³/ساعة) | (م) | ب1 | ب2 | ب1+ب2 | د1 | د2 | (كجم) | |
| CDL(F)2-2 | 0.37 |
2 (DN25) |
15 | 258 | 225 | 483 | 148 | 117 | 24 |
| CDL(F)2-3 | 0.37 | 22 | 276 | 225 | 501 | 148 | 117 | 24 | |
| CDL(F)2-4 | 0.55 | 30 | 294 | 225 | 519 | 148 | 117 | 25 | |
| CDL(F)2-5 | 0.55 | 37 | 312 | 225 | 537 | 148 | 117 | 26 | |
| CDL(F)2-6 | 0.75 | 45 | 340 | 245 | 585 | 170 | 142 | 30 | |
| CDL(F)2-7 | 0.75 | 52 | 358 | 245 | 603 | 170 | 142 | 30 | |
| CDL(F)2-9 | 1.1 | 67 | 394 | 245 | 639 | 170 | 142 | 33 | |
| CDL(F)2-11 | 1.1 | 82 | 430 | 245 | 675 | 170 | 142 | 34 | |
| CDL(F)2-13 | 1.5 | 98 | 476 | 290 | 766 | 190 | 155 | 40 | |
| CDL(F)2-15 | 1.5 | 112 | 512 | 290 | 802 | 190 | 155 | 42 | |
| CDL(F)2-18 | 2.2 | 136 | 566 | 290 | 856 | 190 | 155 | 46 | |
| CDL(F)2-22 | 2.2 | 165 | 638 | 290 | 928 | 190 | 155 | 47 | |
| CDL(F)4-2 | 0.37 |
4 (DN32) |
15 | 276 | 225 | 501 | 148 | 117 | 22 |
| CDL(F)4-3 | 0.55 | 24 | 303 | 225 | 528 | 148 | 117 | 24 | |
| CDL(F)4-4 | 0.75 | 32 | 340 | 245 | 585 | 170 | 142 | 30 | |
| CDL(F)4-5 | 1.1 | 40 | 367 | 245 | 612 | 170 | 142 | 32 | |
| CDL(F)4-6 | 1.1 | 48 | 394 | 245 | 639 | 170 | 142 | 33 | |
| CDL(F)4-7 | 1.5 | 56 | 431 | 290 | 721 | 190 | 155 | 39 | |
| CDL(F)4-8 | 1.5 | 64 | 458 | 290 | 748 | 190 | 155 | 40 | |
| CDL(F)4-10 | 2.2 | 81 | 512 | 290 | 802 | 190 | 155 | 43 | |
| CDL(F)4-12 | 2.2 | 95 | 566 | 290 | 856 | 190 | 155 | 44 | |
| CDL(F)4-14 | 3 | 112 | 630 | 345 | 975 | 197 | 165 | 52 | |
| CDL(F)4-16 | 3 | 129 | 684 | 345 | 1029 | 197 | 165 | 54 | |
| CDL(F)4-19 | 4 | 153 | 765 | 345 | 1120 | 230 | 188 | 56 | |
| CDL(F)8-2 | 0.75 |
8 (DN40) |
18 | 347 | 245 | 592 | 170 | 142 | 33 |
| CDL(F)8-3 | 1.1 | 27 | 377 | 245 | 662 | 170 | 142 | 35 | |
| CDL(F)8-4 | 1.5 | 36 | 417 | 290 | 707 | 190 | 155 | 42 | |
| CDL(F)8-5 | 2.2 | 45 | 447 | 290 | 737 | 190 | 155 | 46 | |
| CDL(F)8-6 | 2.2 | 54 | 477 | 290 | 767 | 190 | 155 | 47 | |
| CDL(F)8-8 | 3 | 73 | 547 | 345 | 892 | 197 | 165 | 55 | |
| CDL(F)8-10 | 4 | 92 | 607 | 355 | 962 | 230 | 188 | 67 | |
| CDL(F)8-12 | 4 | 111 | 667 | 355 | 1022 | 230 | 188 | 70 | |
| CDL(F)8-14 | 5.5 | 130 | 747 | 390 | 1137 | 260 | 208 | 85 | |
| CDL(F)8-16 | 5.5 | 148 | 807 | 390 | 1197 | 260 | 208 | 88 | |
| CDL(F)8-18 | 7.5 | 167 | 867 | 390 | 1257 | 260 | 208 | 98 | |
| CDL(F)8-20 | 7.5 | 186 | 927 | 390 | 1317 | 260 | 208 | 99 | |
| يكتب | سيارة التوزيع | الاستهلاك الاسمي | الضغط الاسمي | الحجم (مم) | وزن | ||||
| (كيلوواط) | (م³/ساعة) | (م) | ب1 | ب2 | ب1+ب2 | د1 | د2 | (كجم) | |
| CDL(F)12-2 | 1.5 |
12 (DN50) |
20 | 367 | 290 | 657 | 190 | 155 | 40 |
| CDL(F)12-3 | 2.2 | 30 | 397 | 290 | 687 | 190 | 155 | 45 | |
| CDL(F)12-4 | 3 | 40 | 437 | 345 | 782 | 197 | 165 | 55 | |
| CDL(F)12-5 | 3 | 50 | 467 | 345 | 812 | 197 | 165 | 57 | |
| CDL(F)12-6 | 4 | 60 | 497 | 355 | 852 | 230 | 188 | 66 | |
| CDL(F)12-7 | 5.5 | 70 | 547 | 390 | 937 | 260 | 208 | 77 | |
| CDL(F)12-8 | 5.5 | 80 | 577 | 390 | 967 | 260 | 208 | 78 | |
| CDL(F)12-9 | 5.5 | 91 | 607 | 390 | 997 | 260 | 208 | 80 | |
| CDL(F)12-10 | 7.5 | 101 | 637 | 390 | 1027 | 260 | 208 | 88 | |
| CDL(F)12-12 | 7.5 | 121 | 697 | 390 | 1087 | 260 | 208 | 92 | |
| CDL(F)12-14 | 11 | 141 | 845 | 500 | 1345 | 330 | 255 | 162 | |
| CDL(F)12-16 | 11 | 162 | 905 | 500 | 1405 | 330 | 255 | 167 | |
| CDL(F)12-18 | 11 | 183 | 965 | 500 | 1465 | 330 | 255 | 168 | |
| CDL(F)16-2 | 2.2 |
16 (DN50) |
21.5 | 397 | 290 | 687 | 190 | 155 | 42 |
| CDL(F)16-3 | 3 | 33 | 452 | 345 | 797 | 197 | 165 | 51 | |
| CDL(F)16-4 | 4 | 44 | 497 | 355 | 852 | 230 | 188 | 60 | |
| CDL(F)16-5 | 5.5 | 55 | 542 | 355 | 897 | 230 | 188 | 62 | |
| CDL(F)16-6 | 5.5 | 67 | 607 | 390 | 997 | 260 | 208 | 78 | |
| CDL(F)16-7 | 5.5 | 79 | 652 | 390 | 1042 | 260 | 208 | 80 | |
| CDL(F)16-8 | 7.5 | 90 | 697 | 390 | 1087 | 260 | 208 | 86 | |
| CDL(F)16-9 | 7.5 | 103 | 742 | 390 | 1132 | 260 | 208 | 88 | |
| CDL(F)16-10 | 11 | 114 | 875 | 500 | 1375 | 330 | 255 | 166 | |
| CDL(F)16-12 | 11 | 138 | 965 | 500 | 1465 | 330 | 255 | 170 | |
| CDL(F)16-14 | 15 | 160 | 1055 | 500 | 1555 | 330 | 255 | 173 | |
| CDL(F)16-14 | 15 | 160 | 1055 | 500 | 1555 | 330 | 255 | 173 | |
| CDL(F)20-2 | 2.2 |
20 (DN50) |
23 | 397 | 290 | 687 | 190 | 155 | 42 |
| CDL(F)20-3 | 4 | 35 | 452 | 355 | 807 | 230 | 188 | 58 | |
| CDL(F)20-4 | 5.5 | 47 | 517 | 390 | 907 | 230 | 208 | 74 | |
| CDL(F)20-5 | 5.5 | 58 | 562 | 390 | 952 | 260 | 208 | 75 | |
| CDL(F)20-6 | 7.5 | 70 | 607 | 390 | 997 | 260 | 208 | 84 | |
| CDL(F)20-7 | 7.5 | 82 | 652 | 390 | 1042 | 260 | 208 | 86 | |
| CDL(F)20-8 | 11 | 94 | 785 | 500 | 1285 | 330 | 255 | 157 | |
| CDL(F)20-10 | 11 | 118 | 875 | 500 | 1375 | 330 | 255 | 162 | |
| CDL(F)20-12 | 15 | 142 | 965 | 500 | 1465 | 330 | 255 | 176 | |
| CDL(F)20-14 | 15 | 166 | 1055 | 500 | 1555 | 330 | 255 | 178 | |
| CDL(F)20-17 | 18.5 | 202 | 1190 | 500 | 1740 | 330 | 255 | 201 | |
| CDL(F)32-10-1 | 1.5 |
32 (DN65) |
9 | 505 | 290 | 795 | 190 | 155 | 71 |
| CDL(F)32-10 | 2.2 | 13 | 505 | 290 | 795 | 190 | 155 | 71 | |
| CDL(F)32-20-2 | 3.0 | 20 | 575 | 315 | 890 | 197 | 165 | 84 | |
| CDL(F)32-20 | 4.0 | 27 | 575 | 335 | 910 | 230 | 188 | 84 | |
| يكتب | سيارة التوزيع | الاستهلاك الاسمي | الضغط الاسمي | الحجم (مم) | وزن | ||||
| (كيلوواط) | (م³/ساعة) | (م) | ب1 | ب2 | ب1+ب2 | د1 | د2 | (كجم) | |
| CDL(F)32-30-2 | 5.5 |
32 (DN65) |
33 | 645 | 430 | 1075 | 260 | 208 | 95 |
| CDL(F)32-30 | 5.5 | 40 | 645 | 430 | 1075 | 260 | 208 | 95 | |
| CDL(F)32-40-2 | 7.5 | 46 | 715 | 430 | 1145 | 260 | 208 | 104 | |
| CDL(F)32-40 | 7.5 | 53 | 715 | 430 | 1145 | 260 | 208 | 104 | |
| CDL(F)32-50-2 | 11 | 60 | 890 | 490 | 1380 | 330 | 255 | 174 | |
| CDL(F)32-50 | 11 | 67 | 890 | 490 | 1380 | 330 | 255 | 174 | |
| CDL(F)32-60-2 | 11 | 74 | 960 | 490 | 1450 | 330 | 255 | 178 | |
| CDL(F)32-60 | 11 | 81 | 960 | 490 | 1450 | 330 | 255 | 178 | |
| CDL(F)32-70-2 | 15 | 88 | 1030 | 490 | 1520 | 330 | 255 | 190 | |
| CDL(F)32-70 | 15 | 95 | 1030 | 490 | 1520 | 330 | 255 | 190 | |
| CDL(F)32-80-2 | 15 | 102 | 1100 | 490 | 1590 | 330 | 255 | 194 | |
| CDL(F)32-80 | 15 | 109 | 1100 | 490 | 1590 | 330 | 255 | 194 | |
| CDL(F)32-90-2 | 18.5 | 117 | 1170 | 550 | 1720 | 330 | 255 | 220 | |
| CDL(F)32-90 | 18.5 | 124 | 1170 | 550 | 1720 | 330 | 255 | 220 | |
| CDL(F)32-100-2 | 18.5 | 131 | 1240 | 550 | 1790 | 330 | 255 | 224 | |
| CDL(F)32-100 | 18.5 | 138 | 1240 | 550 | 1790 | 330 | 255 | 224 | |
| CDL(F)32-110-2 | 22 | 146 | 1310 | 590 | 1900 | 360 | 255 | 261 | |
| CDL(F)32-110 | 22 | 153 | 1310 | 590 | 1900 | 360 | 255 | 261 | |
| CDL(F)32-120-2 | 22 | 160 | 1380 | 590 | 1970 | 360 | 285 | 265 | |
| CDL(F)32-120 | 22 | 167 | 1380 | 590 | 1970 | 360 | 285 | 265 | |
| CDL(F)32-130-2 | 30 | 174 | 1450 | 660 | 2110 | 400 | 310 | 330 | |
| CDL(F)32-130 | 30 | 181 | 1450 | 660 | 2110 | 400 | 310 | 330 | |
| CDL(F)32-140-2 | 30 | 189 | 1520 | 660 | 2180 | 400 | 310 | 337 | |
| CDL(F)32-140 | 30 | 196 | 1520 | 660 | 2180 | 400 | 310 | 337 | |
| CDL(F)42-10-1 | 3.0 |
42 (DN80) |
16 | 561 | 315 | 876 | 197 | 165 | 86 |
| CDL(F)42-10 | 4.0 | 20 | 561 | 335 | 896 | 230 | 188 | 92 | |
| CDL(F)42-20-2 | 5.5 | 32 | 641 | 430 | 1071 | 260 | 208 | 102 | |
| CDL(F)42-20 | 7.5 | 41 | 641 | 430 | 1071 | 260 | 208 | 107 | |
| CDL(F)42-30-2 | 11 | 52 | 826 | 490 | 1316 | 330 | 255 | 175 | |
| CDL(F)42-30 | 11 | 61 | 826 | 490 | 1316 | 330 | 255 | 175 | |
| CDL(F)42-40-2 | 15 | 73 | 906 | 490 | 1396 | 330 | 255 | 187 | |
| CDL(F)42-40 | 15 | 81 | 906 | 490 | 1396 | 330 | 255 | 187 | |
| CDL(F)42-50-2 | 18.5 | 93 | 986 | 550 | 1536 | 330 | 255 | 208 | |
| CDL(F)42-50 | 18.5 | 101 | 986 | 550 | 1536 | 330 | 255 | 208 | |
| CDL(F)42-60-2 | 22 | 113 | 1066 | 590 | 1656 | 360 | 285 | 251 | |
| CDL(F)42-60 | 22 | 122 | 1066 | 590 | 1656 | 360 | 285 | 251 | |
| CDL(F)42-70-2 | 30 | 134 | 1146 | 660 | 1806 | 400 | 310 | 315 | |
| CDL(F)42-70 | 30 | 142 | 1146 | 660 | 1806 | 400 | 310 | 315 | |
| CDL(F)42-80-2 | 30 | 154 | 1226 | 660 | 1886 | 400 | 310 | 319 | |
| CDL(F)42-80 | 30 | 162 | 1226 | 660 | 1886 | 400 | 310 | 319 | |
| يكتب | سيارة التوزيع | الاستهلاك الاسمي | الضغط الاسمي | الحجم (مم) | وزن | ||||
| (كيلوواط) | (م³/ساعة) | (م) | ب1 | ب2 | ب1+ب2 | د1 | د2 | (كجم) | |
| CDL(F)42-90-2 | 30 |
42 (DN80) |
174 | 1306 | 660 | 1966 | 400 | 310 | 323 |
| CDL(F)42-90 | 37 | 183 | 1306 | 660 | 1966 | 400 | 310 | 343 | |
| CDL(F)42-100-2 | 37 | 194 | 1386 | 660 | 2046 | 400 | 310 | 347 | |
| CDL(F)42-100 | 37 | 203 | 1386 | 660 | 2046 | 400 | 310 | 347 | |
| CDL(F)42-110-2 | 45 | 217 | 1466 | 700 | 2166 | 450 | 345 | 413 | |
| CDL(F)42-110 | 45 | 225 | 1466 | 700 | 2166 | 450 | 345 | 413 | |
| CDL(F)42-120-2 | 45 | 238 | 1546 | 700 | 2246 | 450 | 345 | 417 | |
| CDL(F)42-120 | 45 | 247 | 1546 | 700 | 2246 | 450 | 345 | 417 | |
| CDL(F)42-130-2 | 45 | 259 | 1626 | 700 | 2326 | 450 | 345 | 421 | |
| CDL(F)65-10-1 | 4 |
65 (DN100) |
13 | 561 | 335 | 896 | 230 | 188 | 105 |
| CDL(F)65-10 | 5.5 | 20 | 561 | 430 | 991 | 260 | 208 | 110 | |
| CDL(F)65-20-2 | 7.5 | 26 | 644 | 430 | 1074 | 260 | 208 | 120 | |
| CDL(F)65-20-1 | 11 | 33 | 754 | 490 | 1244 | 330 | 255 | 155 | |
| CDL(F)65-20 | 11 | 40 | 754 | 490 | 1244 | 330 | 255 | 155 | |
| CDL(F)65-30-2 | 15 | 46 | 836 | 490 | 1326 | 330 | 255 | 195 | |
| CDL(F)65-30-1 | 15 | 53 | 836 | 490 | 1326 | 330 | 255 | 195 | |
| CDL(F)65-30 | 18.5 | 60 | 836 | 550 | 1386 | 330 | 255 | 205 | |
| CDL(F)65-40-2 | 18.5 | 66 | 919 | 550 | 1469 | 330 | 255 | 208 | |
| CDL(F)65-40-1 | 22 | 73 | 919 | 590 | 1509 | 360 | 285 | 260 | |
| CDL(F)65-40 | 22 | 80 | 919 | 590 | 1509 | 360 | 285 | 260 | |
| CDL(F)65-50-2 | 30 | 88 | 1001 | 660 | 1661 | 400 | 310 | 345 | |
| CDL(F)65-50-1 | 30 | 95 | 1001 | 660 | 1661 | 400 | 310 | 345 | |
| CDL(F)65-50 | 30 | 102 | 1001 | 660 | 1661 | 400 | 310 | 345 | |
| CDL(F)65-60-2 | 30 | 110 | 1084 | 660 | 1744 | 400 | 310 | 350 | |
| CDL(F)65-60-1 | 37 | 117 | 1084 | 660 | 1744 | 400 | 310 | 370 | |
| CDL(F)65-60 | 37 | 124 | 1084 | 660 | 1744 | 400 | 310 | 370 | |
| CDL(F)65-70-2 | 37 | 132 | 1166 | 660 | 1826 | 500 | 310 | 375 | |
| CDL(F)65-70-1 | 37 | 139 | 1166 | 660 | 1826 | 400 | 310 | 375 | |
| CDL(F)65-70 | 45 | 146 | 1166 | 700 | 1866 | 440 | 310 | 435 | |
| CDL(F)65-85-2 | 45 | 154 | 1248 | 700 | 1948 | 460 | 340 | 440 | |
| CDL(F)65-85-1 | 45 | 161 | 1248 | 700 | 1948 | 460 | 340 | 440 | |
| CDL(F)85-10-1 | 5.5 |
85 (DN100) |
14 | 571 | 430 | 1001 | 260 | 208 | 120 |
| CDL(F)85-10 | 7.5 | 20 | 571 | 430 | 1001 | 260 | 208 | 122 | |
| CDL(F)85-20-2 | 11 | 30 | 773 | 490 | 1263 | 330 | 255 | 165 | |
| CDL(F)85-20 | 15 | 41 | 773 | 490 | 1263 | 330 | 255 | 198 | |
| CDL(F)85-30-2 | 18.5 | 52 | 865 | 550 | 1415 | 330 | 255 | 212 | |
| CDL(F)85-30 | 22 | 64 | 865 | 590 | 1455 | 360 | 285 | 265 | |
| CDL(F)85-40-2 | 30 | 75 | 957 | 660 | 1617 | 400 | 310 | 348 | |
| CDL(F)85-40 | 30 | 86 | 957 | 660 | 1617 | 400 | 310 | 348 | |
| CDL(F)85-50-2 | 37 | 98 | 1049 | 660 | 1709 | 400 | 310 | 375 | |
| يكتب | سيارة التوزيع | الاستهلاك الاسمي | الضغط الاسمي | الحجم (مم) | وزن | ||||
| (كيلوواط) | (م³ح) | (م) | ب1 | ب2 | ب1+ب2 | د1 | د2 | (كجم) | |
| CDL(F)85-50 | 37 |
85 (DN100) |
110 | 1049 | 660 | 1709 | 400 | 310 | 375 |
| CDL(F)85-60-2 | 45 | 122 | 1141 | 700 | 1841 | 460 | 340 | 438 | |
| CDL(F)85-60 | 45 | 134 | 1141 | 700 | 1841 | 460 | 340 | 438 | |
| CDL(F)120-10 | 11 |
120 (DN125) |
18.5 | 840 | 490 | 1330 | 330 | 255 | 230 |
| CDL(F)120-20-2 | 15 | 28.5 | 1000 | 490 | 1490 | 330 | 255 | 245 | |
| CDL(F)120-20-1 | 18.5 | 34.5 | 1000 | 550 | 1550 | 330 | 255 | 250 | |
| CDL(F)120-20 | 22 | 40 | 1000 | 590 | 1590 | 360 | 285 | 285 | |
| CDL(F)120-30-2 | 30 | 49 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
| CDL(F)120-30-1 | 30 | 55.5 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
| CDL(F)120-30 | 30 | 61 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
| CDL(F)120-40-2 | 37 | 69 | 1320 | 660 | 1980 | 400 | 310 | 400 | |
| CDL(F)120-40-1 | 37 | 76 | 1320 | 660 | 1980 | 400 | 310 | 400 | |
| CDL(F)120-40 | 45 | 81 | 1320 | 700 | 2020 | 460 | 340 | 460 | |
| CDL(F)120-50-2 | 45 | 90 | 1480 | 700 | 2180 | 460 | 340 | 470 | |
| CDL(F)120-50-1 | 45 | 97 | 1480 | 700 | 2180 | 460 | 340 | 470 | |
| CDL(F)120-50 | 55 | 101.5 | 1510 | 770 | 2280 | 540 | 370 | 575 | |
| CDL(F)120-60-2 | 55 | 110 | 1670 | 770 | 2440 | 540 | 370 | 585 | |
| CDL(F)120-60-1 | 55 | 118 | 1670 | 770 | 2440 | 540 | 370 | 585 | |
| CDL(F)120-60 | 75 | 123 | 1670 | 845 | 2515 | 580 | 410 | 705 | |
| CDL(F)120-70-2 | 75 | 130 | 1830 | 845 | 2675 | 580 | 410 | 715 | |
| CDL(F)120-70-1 | 75 | 137.5 | 1830 | 845 | 2675 | 580 | 410 | 715 | |
| CDL(F)120-70 | 75 | 145 | 1830 | 845 | 2675 | 580 | 410 | 715 | |
| CDL(F)150-10-1 | 11 |
150 (DN125) |
12.5 | 840 | 490 | 1330 | 330 | 255 | 230 |
| CDL(F)150-10 | 15 | 18.5 | 840 | 490 | 1330 | 330 | 255 | 235 | |
| CDL(F)150-20-2 | 18.5 | 27.5 | 1000 | 550 | 1550 | 330 | 255 | 250 | |
| CDL(F)150-20-1 | 22 | 35 | 1000 | 590 | 1590 | 360 | 285 | 295 | |
| CDL(F)150-20 | 30 | 40 | 1000 | 660 | 1660 | 400 | 310 | 350 | |
| CDL(F)150-30-2 | 30 | 49 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
| CDL(F)150-30-1 | 37 | 56 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
| CDL(F)150-30 | 37 | 63 | 1160 | 660 | 1820 | 400 | 310 | 385 | |
| CDL(F)150-40-2 | 45 | 70.5 | 1320 | 700 | 2020 | 460 | 340 | 460 | |
| CDL(F)150-40-1 | 45 | 77 | 1320 | 700 | 2020 | 460 | 340 | 460 | |
| CDL(F)150-40 | 55 | 84 | 1350 | 770 | 2120 | 540 | 370 | 560 | |
| CDL(F)150-50-2 | 55 | 92 | 1510 | 770 | 2280 | 540 | 370 | 570 | |
| CDL(F)150-50-1 | 75 | 99 | 1510 | 845 | 2355 | 580 | 410 | 690 | |
| CDL(F)150-50 | 75 | 106.5 | 1510 | 845 | 2355 | 580 | 410 | 690 | |
| CDL(F)150-60-2 | 75 | 112 | 1670 | 845 | 2515 | 580 | 410 | 700 | |
| CDL(F)150-60-1 | 75 | 120.5 | 1670 | 845 | 2515 | 580 | 410 | 700 | |
| CDL(F)150-60 | 75 | 130 | 1670 | 845 | 2515 | 580 | 410 | 700 | |
