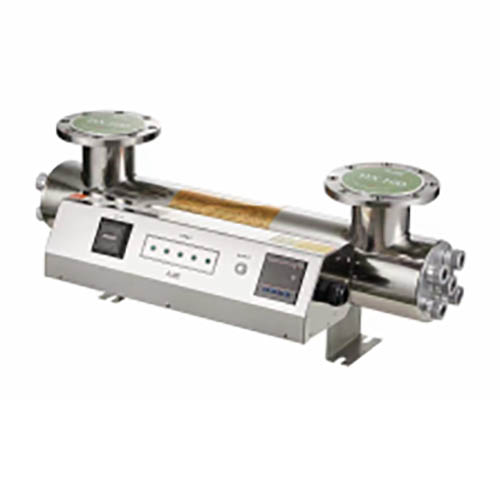

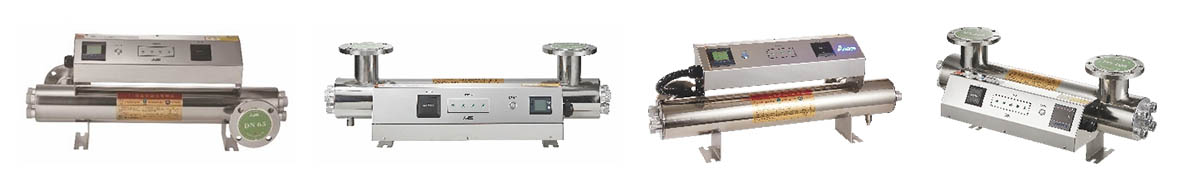

يستخدم جهاز تعقيم المياه EUV الضوء فوق البنفسجي للتعقيم. تعتبر الأشعة فوق البنفسجية طريقة تطهير آمنة وفعالة وشاملة؛ فهو يقوم بالتعقيم عن طريق تشعيع وتعطيل هياكل الحمض النووي الريبي (DNA) والحمض النووي الريبي (RNA) للبكتيريا والفيروسات. يمكن أن يسبب نطاق الطول الموجي للأشعة فوق البنفسجية ضررًا لا رجعة فيه لجزيئات الحمض النووي للكائنات الحية الدقيقة، مما يجعلها غير قادرة على التكاثر ويؤدي في النهاية إلى موتها.
مبدأ التعقيم والتعقيم بالأشعة فوق البنفسجية هو استخدام طاقة المنطقة عالية الطاقة من فوتونات الأشعة فوق البنفسجية لتدمير الحمض النووي أو الحمض النووي الريبي (RNA) - وهي هياكل الفيروسات والبكتيريا ومسببات الأمراض المختلفة في الماء، والتي تفقد، بعد التدمير، القدرة على إنتاج البروتينات والتكاثر، وبالتالي تحقيق هدف مبيد للجراثيم. إن عملية إبادة الجراثيم بالأشعة فوق البنفسجية هي عملية فيزيائية، فالأشعة فوق البنفسجية لا تضيف أي مواد إلى الماء، ولا تنتج أي منتجات ثانوية وهي فعالة وصديقة للبيئة وآمنة. تنقسم الأشعة فوق البنفسجية إلى ثلاثة نطاقات: UVA وUVB وUVC. الأشعة فوق البنفسجية لها وظيفة التعقيم. من بينها، التعقيم بالأشعة فوق البنفسجية للطول الموجي 253.7 نانومتر هو الأقوى، يمكن للخط الطيفي للطول الموجي 185 نانومتر أيضًا تحلل الجزيئات العضوية في الماء، وتوليد جذور الهيدروكسيل الحرة، وأكسدة المركبات العضوية إلى ثاني أكسيد الكربون لتحقيق غرض إزالة TOC، وتقييم جودة أنبوب الأشعة فوق البنفسجية اعتمادًا بشكل أساسي على فعالية المخرج في هذا النطاق.

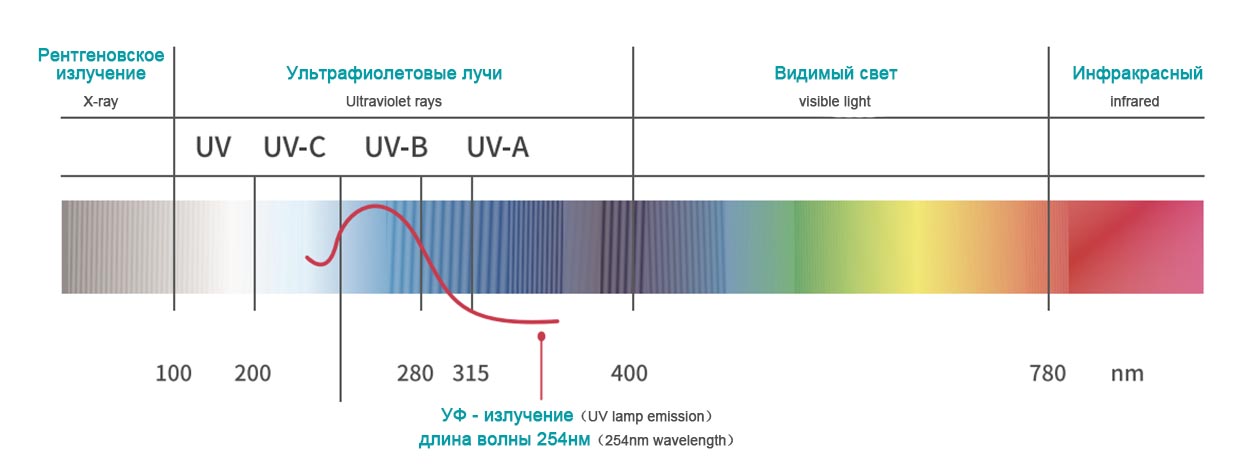

الاسم العام للإشعاع الموجود في الطيف الكهرومغناطيسي فوق البنفسجي بطول موجة يتراوح من 100 إلى 400 نانومتر. وهو يقع خارج نطاق الأشعة فوق البنفسجية في الطيف، ولذلك يطلق عليه الضوء فوق البنفسجي وهو ضوء غير مرئي. وفقًا لتصنيف نطاقات الأشعة فوق البنفسجية CIE (لجنة الإضاءة الدولية)، يمكن تقسيمها إلى UVA (320 - 400 نانومتر)، UVB (280 - 320 نانومتر) وUVC (100 - 280 نانومتر). مبدأ التعقيم بالأشعة فوق البنفسجية: عندما تتعرض البكتيريا والفيروسات في الماء لجرعة كافية من الموجات فوق البنفسجية UV-C في المدى من 240 إلى 280 نانومتر، فإنها يمكن أن تدمر التركيب الجزيئي للحمض النووي (الحمض النووي الريبي منقوص الأكسجين) أو الحمض النووي الريبي (الحمض النووي الريبي) في البكتيريا والفيروسات والبكتيريا والبكتيريا. التسبب في موت الخلايا الخضرية و/أو الخلايا المتجددة، مما يحقق تأثير التعقيم. خاصة على الأمواج.
الذيل 253.7 نانومتر له أقوى تأثير مبيد للجراثيم في العالم الخارجي. تؤدي الأشعة فوق البنفسجية ذات الطول الموجي الأقل من 240 نانومتر إلى تكوين الأوزون والأكسجين في الهواء أو الماء. يتمتع الأوزون بقدرة مؤكسدة قوية ويمكنه أيضًا أن يلعب دورًا مبيدًا للجراثيم. وبالإضافة إلى ذلك، فإنه يمكن أن تتحلل المواد العضوية في الماء. تتمتع الأشعة فوق البنفسجية ذات الطول الموجي 185 نيوتن متر بأكبر قدرة على إنتاج الأوزون. يمكنه أيضًا تحلل الجزيئات العضوية في الماء، وإنتاج جذور الهيدروجين الحرة وأكسدة المركبات العضوية في الماء إلى CO. ₂ & h ₂ · تحقيق تأثير إزالة TOC.

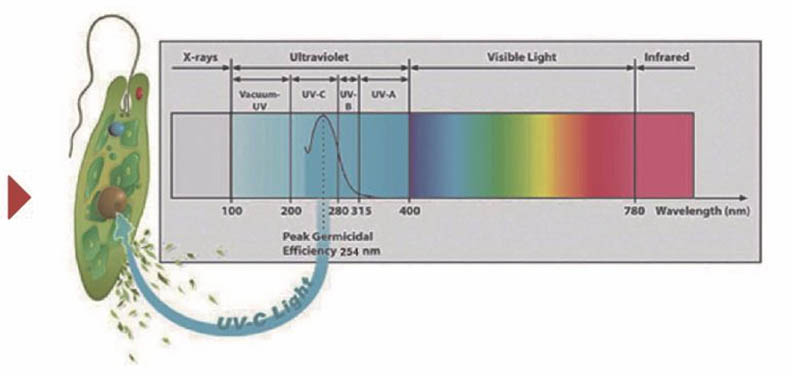

مبدأ التعقيم بالأشعة فوق البنفسجية
مصدر طاقة التعقيم - الأشعة فوق البنفسجية C - المدى (UVC)
الأشعة فوق البنفسجية - ينقسم الإشعاع إلى أربعة نطاقات: أ / ب / ج / د. ج - النطاق له تأثير مبيد للجراثيم. من بينها، يعد التعقيم بالأشعة فوق البنفسجية هو الأقوى بالقرب من 254 نانومتر.
1. التعقيم الفعال
يصل استخدام الأشعة فوق البنفسجية لتعقيم البكتيريا والفيروسات عادة إلى 99.9٪ في 0.3 ثانية - 6 ثوانٍ.
2. طيف فعال للتعقيم
يتمتع التعقيم بالأشعة فوق البنفسجية بأعلى طيف من الطيف ويمكنه قتل جميع البكتيريا والفيروسات تقريبًا بشكل فعال. يمكن أن يصل إلى معامل تعقيم 99.99%.
3. طيف فعال للتعقيم
الطرق التقليدية للتطهير، مثل استخدام الكلور أو الكلوريد الجيد، نفس الشيء على الإطلاق سموم شديدة ورائحة كريهة. УФ - الأنظمة لا توفر مثل هذه الحماية للحماية.
4. تكاليف منخفضة، تكاليف تشغيل منخفضة للصيانة
تؤدي استخدامات البكتيريا فوق البنفسجية إلى توفير كمية كبيرة من المياه، والتطهير بأشياء بسيطة، وكل شيء المستثمر الجديد. كما أن طرق الاستغلال ليست كذلك. على 1000 طن من القدرة المائية توفر 1 / 2 من كلور السطوح.
الأشعة فوق البنفسجية - الأشعة طريقة تطهير آمنة وفعالة وشاملة؛ طريقة التعقيم بالأشعة فوق البنفسجية هي تشعيع وتدمير الحمض النووي والحمض النووي الريبي (DNA) للبكتيريا والفيروسات. تسبب مناطق الأشعة فوق البنفسجية (الأشعة فوق البنفسجية) أضرارًا لا رجعة فيها لجزيئات الحمض النووي للكائنات الحية الدقيقة، ونتيجة لذلك لا يمكنها التكاثر وتموت في النهاية.

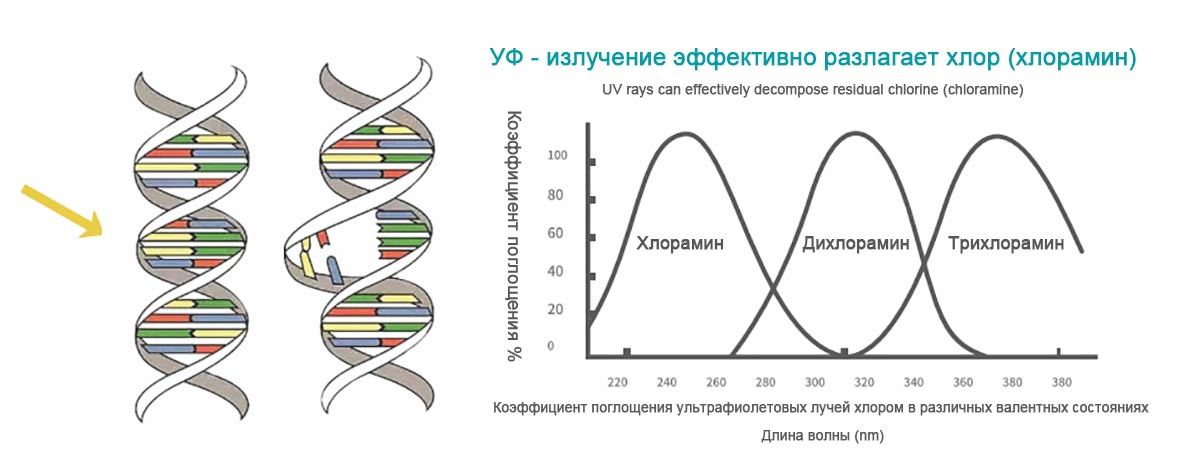

بالمقارنة مع الكلور المتبقي (الكلورامين)، فإن الأشعة فوق البنفسجية أكثر صحة وليس لها أي آثار جانبية؛ إن تقنية الأشعة فوق البنفسجية للكلور المدمج (الكلورومين) التي يتم الحصول عليها عن طريق التطهير بالكلور هي السبب في ظهور رائحة الكلور في الهواء في حمامات السباحة المغلقة. كما يسبب الكلورهرامين ألمًا في العينين، كما أن حساسية الجلد هي أيضًا السبب الرئيسي لتآكل الهياكل المركبة في المسابح المغطاة. الأشعة فوق البنفسجية لا تحلل الكلورامين فحسب، بل تنظفه ذاتيًا أيضًا. ولا يمكن لأي ميكروب أن يكون محصناً ضد الأشعة فوق البنفسجية، حتى بعض مسببات الأمراض التي لا يستطيع الكلور قتلها.

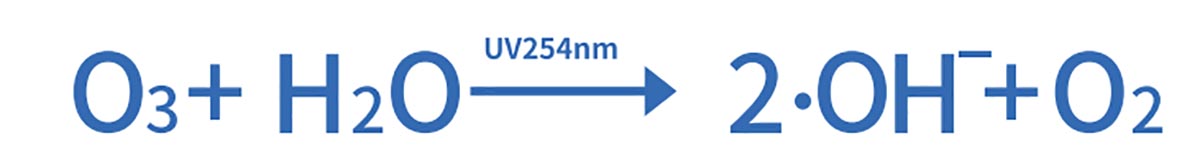

اصنع الأوزون واستمتع بنفسك بأمان أكبر! لا يتم توفير الأوزون في الماء المؤلم والمبهج. يتم إجراء الاختبار من خلال هذا النظام. يوفر الأوزون عددًا كبيرًا من الأشعة فوق البنفسجية بطول 254 نانومتر ويتصل بشبكة سلندر قوية.
الشروط البيئية: 5 درجة مئوية ~ 40 درجة مئوية الرطوبة النسبية: 85% ضغط العمل: 0.4 ميجا باسكال المصدر: 220 فولت / 50 هرتز درجة الحرارة: 5 درجة مئوية ~ 60 درجة مئوية
عمر خدمة المصباح: 9000 ساعة (المصابيح القياسية / المصابيح عالية القوة) 13000 ساعة (مصابيح الزئبق)
تحذير خاص: يمكن للأشعة فوق البنفسجية أن تلحق أضرارًا جسيمة بالعينين والجلد. يحظر النظر بالعين المجردة إلى مصابيح الأشعة فوق البنفسجية المضاءة.
| هدف | تعقيم 100% الوقت (ق) المطلوبة |
هدف | 100% بولي أميد الوقت (ق) المطلوبة |
||
| في حالة الفيروس | عصية أنتراكيس | 0.3 | الغزلان جديلة الفطرية | الرشاشيات النيجر | 0.3-6.7 |
| الكزاز المطثية | 0.3 | مخاط مع مخاط | 4.6 | ||
| عصيات الزحار | 1.5 | أشكال صخرية البنسليوم | 0.9-3.0 | ||
| الإشريكية متى | 0.4 | الطحالب المائية | الطحالب الخضراء المزرقة | 10-40 | |
| ستافي لوكوكوس لا يوجد | 1.3 | بيضة النيماتودا | 3.4 | ||
| داء المبيضات | 0.4 | الطحالب الخضراء | 1.2 | ||
| البكتيريا | تمتص البكتيريا | 0.2 | أمراض الأسماك | النماذج الأولية | 4.0-6.7 |
| الأنفلونزا | 0.26 | البهاق | 2.67 | ||
| فيروس البوليو 1 | 0.8 | نخر البنكرياس المعدية | 4.0 | ||
| فيروس التهاب الكبد B | 0.8 | الأمراض النزفية الفيروسية | 1.6 | ||
1. متطلبات الطاقة 220 فولت / 50 هرتز، عمر خدمة مصباح الأشعة فوق البنفسجية أكثر من 9000 ساعة، جهاز التعقيم مصنوع من الفولاذ المقاوم للصدأ SUS304 أو SUS316، السطح الخارجي مصقول ميكانيكيًا أو السفع الرملي.
2. مصابيح الأشعة فوق البنفسجية ضارة جداً لعين الإنسان وجلده أثناء العمل، فلا تنظر مباشرة أو لا تقف في المنطقة المضاءة بمصابيح الأشعة فوق البنفسجية. إذا تعرضت لحروق في الجلد والعينين عن طريق الخطأ، فاذهب إلى المستشفى في الوقت المحدد. ويتجلى الضرر في ألم في العينين وتنظيف سطح الجلد.
3. بعد استلام المعدات، يرجى فتح الصندوق في الوقت المحدد للتحقق مما إذا كانت الملحقات كاملة، وأن أنبوب الكوارتز الخاص بالمصباح غير تالف. يجب أن يضمن ذلك عدم تأثر دورة تركيب المعدات.

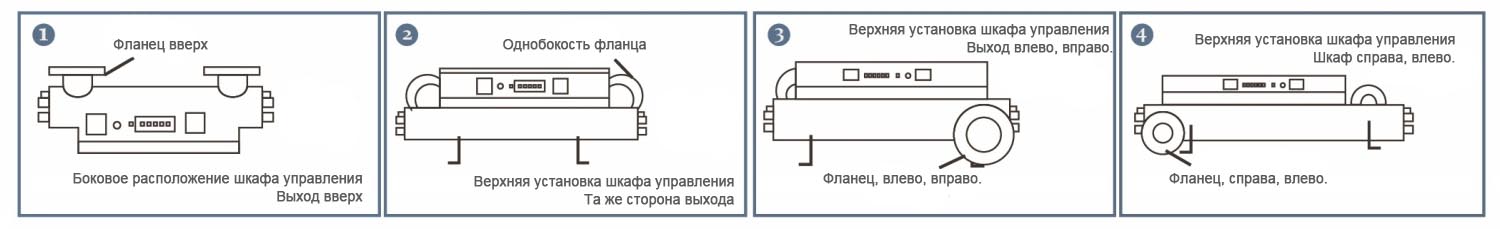

4. يجب أن يكون للمعدات مساحة كافية للتركيب. يجب أن تكون هناك مسافة لا تقل عن 1.1 متر على جانب المصباح لتسهيل إزالة المصباح واستبدال الملحقات لاحقًا.
5. بعد تركيب الجهاز، يجب عليك أولاً تشغيل الماء المغلي للتأكد من عدم تدفق الجهاز، ثم تشغيل الطاقة وتشغيل مفتاح الجهاز. بسبب النقل الحراري القوي لمصابيح الأشعة فوق البنفسجية، يُمنع إضاءة الجهاز أولاً ثم تشغيله، وإلا فقد يؤدي ذلك بسهولة إلى تلف الجهاز!

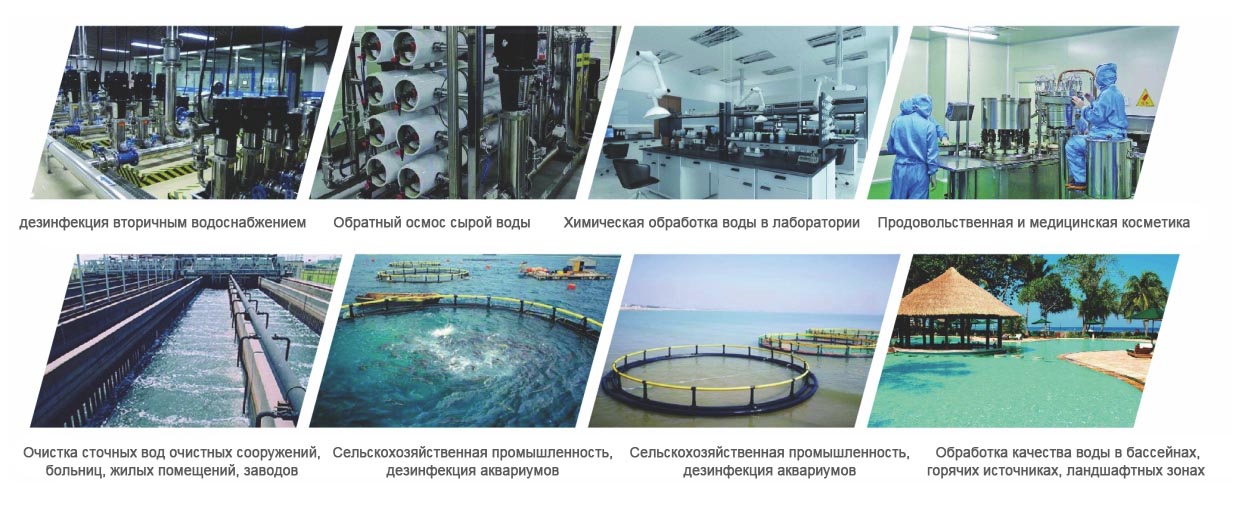

تطهير المياه بالبكتيريا: المياه الطبيعية في المنزل، معدات أحواض السمك المسبقة، إعادة البناء المنتجات الرائدة, المياه النقية, الصيدلة, الابتكار الكيميائي, إنتاج المبيدات الحشرية, الحياة, الخدمة المياه في المياه العذبة.
تعقيم مياه الصرف الصحي: مرافق المعالجة الكبيرة والمتوسطة، التطهير المختبري للمياه، إعادة استخدام المياه، مياه الصرف الصحي الطبية في المستشفيات، تنقية وتطهير المياه في حوض السباحة، وما إلى ذلك.

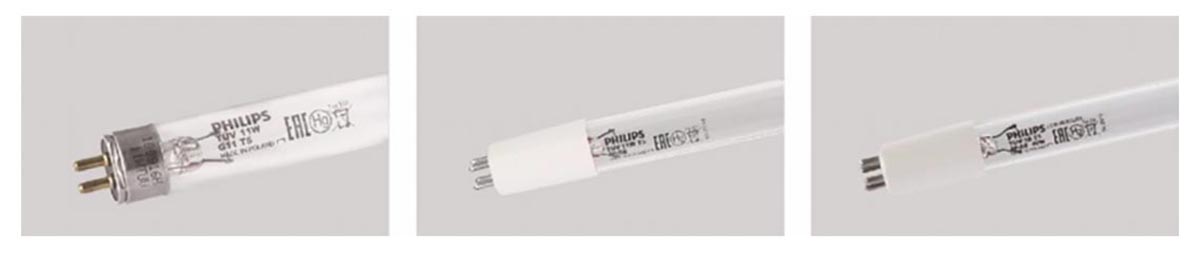

اختر بعناية العلامات التجارية المحلية والأجنبية المعروفة لمصابيح الأشعة فوق البنفسجية، مع توفير مصابيح ذات علامات تجارية محلية ومستوردة لاختيار العملاء لضمان استقرار العملاء أثناء الاستخدام.
1. مُجهز بصابورة إلكترونية، عمر الخدمة له يتجاوز 9,000 ساعة.
2. يتم قياس الأشعة فوق البنفسجية في المختبر عند طول موجة 254 نانومتر. ومن الناحية العملية، يمكن أن يتغير مع تغير البيئة.
مدني
1. إطلاق التدفئة، وعمر الخدمة الطويل، وانخفاض وتيرة الفشل.

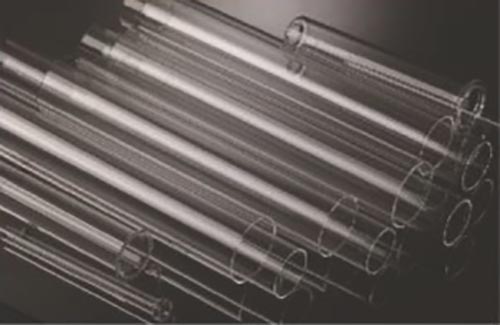

2. إخراج قوي للأشعة فوق البنفسجية: استخدام أنابيب زجاج الكوارتز ذات النقاء العالي وتكنولوجيا التصنيع المثالية.
3. توهين صغير جدًا للأشعة فوق البنفسجية: تتحلل الأشعة فوق البنفسجية بنسبة 20-30٪ فقط خلال فترة خدمتها.
4. الموثوقية العالية والاستقرار: توفر عمليات الإنتاج المتقدمة وإدارة الجودة الموثوقية والاستقرار والتنسيق لمصابيح الأشعة فوق البنفسجية على المستوى الدولي.
5. تأثير فعال. بعد أن تنطق فرصة تطهير الهواء الفائق بألواح كبيرة ، فإن إخلاء الهواء الطلق من الهواء سيكون أمرًا مؤكدًا من المؤكد أنه إذا كانت السفينة كبيرة الحجم فسوف يتم تخزينها بشكل غير طبيعي. اختر عمودًا عالي الجودة، مع ضمان أقصى استفادة من الأشعة فوق البنفسجية بنسبة تصل إلى 90%.
القطر الخارجي: 23 ملم
القطر الداخلي: 20 ملم
سمك الجدار: 1.5 ملم
الطول: 900 ملم / 1200 ملم

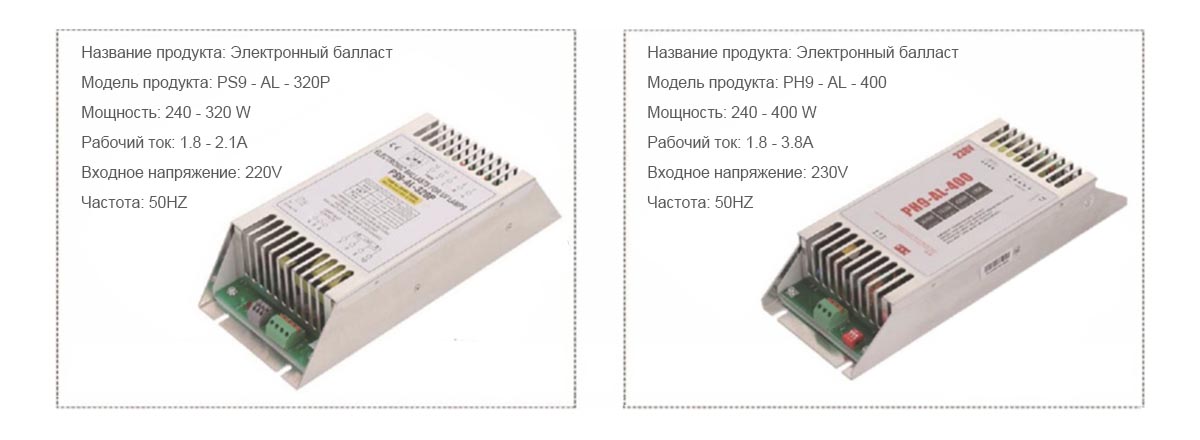

تلعب المغيرات دورًا حاسمًا في دورة حياة المصابيح والتحكم في الأشعة فوق البنفسجية. وبالتالي، فإن اختيار الصابورة التي تتوافق مع المصباح سيزيد من استقرار وإنتاجية جميع المعدات.
● الجهد الاسمي: معامل القدرة 230VAC: 2099
● نطاق الجهد: 198 - 242 فولت، تردد الإدخال
● الشيء: 50 / 60H2، معامل ذروة الموجة: ≥17، الكفاءة
● الرهان: 290%
● درجة حرارة الجسم القصوى:
● طريقة الإطلاق 70 درجة مئوية: الإطلاق الأولي

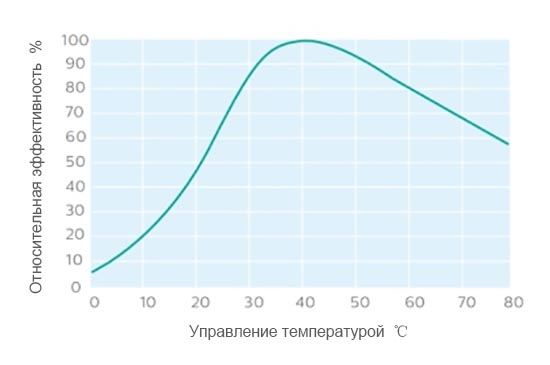

ترتبط فعالية خرج الأشعة فوق البنفسجية لمصابيح الزئبق منخفضة الضغط ارتباطًا مباشرًا بضغط الزئبق (التشبع)، والذي يعتمد بدوره على درجة حرارة الجانب البارد من المصباح. توفر الأشعة فوق البنفسجية أقصى كفاءة للإخراج عند درجة حرارة تبلغ حوالي 40 درجة مئوية، كما هو موضح في الشكل 28. للهواء المتداول تأثير كبير على درجة حرارة جدار الأنبوب، كما أن استخدام الجهد العالي يمكن أن يعوض تأثير التبريد لتدفق الهواء (أو انخفاض درجة الحرارة البيئية). يوضح الشكل 29 مقارنة بين الأنابيب القياسية TUV PL - L 36W من نفس الحجم والأنابيب 60W ذات "الإخراج العالي". يمكنك رؤية نتائج التعويض عن القوة المحددة.

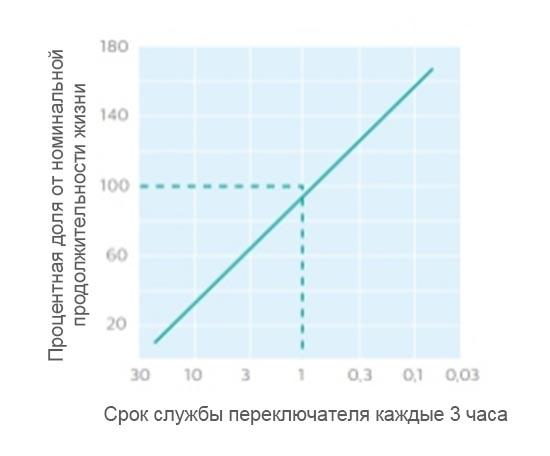

يعتمد عمر الضغط المنخفض الناتج عن إطلاق الزئبق (TUV) على العوامل التالية:
• الحجم الكهربائي
• المستوى الحالي
• غاز خامل
• تشغيل - إيقاف المستوى
• الوقت المحيط
• الدائرة
يجب أن يتوافق الصابورة المختارة مع احتياجات التطبيق. تعتبر الصابورة الإلكترونية الأولية مفيدة جدًا لإطالة عمر خدمة المصباح، خاصة إذا كان التغيير المتكرر للمصباح مطلوبًا. التبديلات المتكررة لها تأثير كبير على عمر المصباح.
1 - النطاق السادس للإشعاع (UVT)
أحد العوامل المهمة التي تؤثر على فعالية التعقيم بالأشعة فوق البنفسجية هو سرعة مرور الأشعة فوق البنفسجية (UVTRANSMISSION) أو امتصاص الوسط (ABSortance) في وسط التعقيم (الماء). سرعة الأشعة فوق البنفسجية والبيئة
وتتأثر عوامل مثل المواد العضوية الذائبة في الماء والمواد غير العضوية والمواد الصلبة العالقة غير القابلة للذوبان.
2 - الجسيمات العامة المتوازنة (TSS)
إن تأثير الجسيمات العالقة على تأثير مبيد الجراثيم للأشعة فوق البنفسجية واضح أيضًا. يمكن للجزيئات الموزونة أن تمتص وتعكس الأشعة فوق البنفسجية، وبالتالي تمنع تأثيرات الأشعة فوق البنفسجية على الحمض النووي للبكتيريا والفيروسات. بجانب.
تعمل الجزيئات الموزونة أيضًا على تسريع حجم وتلوث أنابيب غلاف الكوارتز، مما يؤثر على تأثير مبيد الجراثيم.
3- حبيبات
إن أحجام الجزيئات الموجودة في الماء لها تأثير أكبر على التأثير المبيد للجراثيم للأشعة فوق البنفسجية، حيث أن الجزيئات العالقة الأكبر تشكل الظلال والنقاط الميتة التي تحمي البكتيريا والفيروسات. هذا عادة ما يكون وسيلة للخروج من المجمع.
يعتبر الماء أكثر ملاءمة للتعقيم بالأشعة فوق البنفسجية، ويجب أن يكون متوسط حجم الجزيئات العالقة في الماء أقل من 30 ميكرون.
4- مدة التعرض
يرتبط وقت التعرض بحجم حركة المرور. الأشعة فوق البنفسجية - يتم تصميم الأنظمة عادةً على أساس معدل التدفق الأقصى. كلما انخفضت سرعة التيار، كلما زاد التأثير، زادت الجرعة الفعالة للنظام.
| الجرعة وصف |
99.9% | الجرعة وصف |
99.9% |
| الجرعات (uw.s/cm2) | الجرعات (uw.s/cm2) | ||
| البكتيريا | جراثيم العفن |
||
| عصيات القرحة السيبيرية | 8700 | الرشاشيات الصفراء | 99000 |
| عصية | 2500 | موكور مضاعف | 35200 |
| العصوية الرقيقة | 11000 | الفيروسات | |
| العصوية الرقيقة | 22000 | العصي الإشريكية | 6600 |
| عصا الكزاز | 22000 | شاذ | 6600 |
| عصا الدفتيريا | 6500 | فيروس التهاب الأمعاء | 8000 |
| الإشريكية القولونية | 6600 | فيروس نزلات البرد | 6600 |
| المكورات الدقيقة من البروتين تشبه المكورات الدقيقة | 15400 | فيروس بوليو | 6000 |
| المتفطرة السلية | 10000 | كريبتوبوتيدوم | 19000 |
| السالمونيلا استيديس | 7600 | المكورات العنقودية البرازية | 10000 |
| بكتيريا الدوسنتاريا | 4200 | العقدية | 3800 |
| المكورات العنقودية الذهبية | 6600 | ضمة الكوليرا | 6500 |
| محتوى الحديد | لا بولي 0.3PPM (0.3 ملجم / لتر) | كبريتيد الهيدروجين | لا يزيد عن 0.05 جزء في المليون (0.05 ملغ/لتر) |
| المواد العالقة | لا يزيد عن 10 جزء في المليون (10 ملغ/لتر) | محتوى المنغنيز | لا يزيد عن 0.5 جزء في المليون (0.5 ملغ/لتر) |
| صلابة المياه | لا يزيد عن 120 ملغم/لتر | لون | لا يزيد عن 15 درجة |
| درجة حرارة الماء | 5 درجة مئوية ~ 60 درجة مئوية | اللزوجة | لمراقبة الحالة السائلة |
| كمية خفيفة |
قطر تريزي × دلينا | نموذج# | مدخل * مخرج (مم) | قطر أنابيب المعدات (مم) |
الأنابيب للمعدات (مم) |
عالم |
304 # الفولاذ المقاوم للصدأ | طاقة تنقية المياه طن/ساعة | |
| الطاقة/الكمبيوتر (ث) | إجمالي الطاقة (ث) |
||||||||
| 1 | φ76 مم × 900 مم | اي يو في-80 | DN20 ~ DN32 | 76 | 900 | 80 | 80 واط | الكل في نوع واحد | 1-5 طن |
| 1 | φ89 مم × 900 مم | اي يو في-80 | DN40 ~ DN50 | 89 | 900 | 80 | 80 واط | الكل في نوع واحد | 5-8 طن |
| 2 | Φ 108 مم × 900 مم | EUV-160 | DN50 | 108 | 900 | 80 | 160 واط | الكل في نوع واحد | 8-10 طن |
| 2 | Φ 108 مم × 900 مم | EUV-160 | DN65 ~ 80 | 108 | 900 | 80 | 160 واط | الكل في نوع واحد | 8-12 طن |
| 3 | Φ 133 مم × 900 مم | EUV-240 | DN50 | 133 | 900 | 80 | 240 واط | الكل في نوع واحد | 15-20 طن |
| 3 | DN65 | ||||||||
| 3 | DN80 | ||||||||
| 3 | DN100 | ||||||||
| 3 | Φ 133 مم × 1200 مم | EUV-360 | DN50 | 133 | 1200 | 120 | 360 واط | الكل في نوع واحد | 22-33 طن |
| 3 | DN65 | ||||||||
| 3 | DN80 | ||||||||
| 3 | DN100 | ||||||||
| 4 | Φ 133 مم × 900 مم | EUV-320 | DN50~DN65 | 133 | 900 | 80 | 320 واط | الكل في نوع واحد | 20-30 طن |
| 4 | DN80 | ||||||||
| 4 | DN100 | ||||||||
| 4 | Φ 133 مم × 1200 مم | EUV-480 | DN50~DN65 | 133 | 1200 | 120 | 480 واط | الكل في نوع واحد | 30-40 طن |
| 4 | DN80 | ||||||||
| 4 | DN100 | ||||||||
| 5 | Φ 159 مم × 900 مم | EUV-400 | DN50~DN65 | 159 | 900 | 80 | 400 واط | الكل في نوع واحد | 30-35 طن |
| 5 | DN80 | ||||||||
| 5 | DN100~DN125 | ||||||||
| 5 | Φ 159 مم × 1200 مم | ADS-EUV-600 | DN100~DN125 | 1200 | 120 | 600 واط | 40-45 طن | ||
| 5 | φ219 مم × 1200 مم | ADS-EUV-600 | DN100~DN125 | 219 | 1200 | 120 | 600 واط | الكل في نوع واحد | 45-50 طن |
| 5 | DN150 | ||||||||
| 5 | φ273 مم × 1200 مم | DN150~DN200 | 273 | 1200 | 120 | 50-55 طن | |||
| 6 | φ219 مم × 900 مم | ADS-EUV-480 | DN100 | 219 | 900 | 80 | 480 واط | الكل في نوع واحد | 35-45 طن |
| 6 | DN125~DN150 | ||||||||
| 6 | φ219 مم × 1200 مم | ADS-EUV-720 | DN125~DN150 | 219 | 1200 | 120 | 720 واط | الكل في نوع واحد | 55-65 طن |
| 6 | φ273 مم × 1200 مم | DN150~DN200 | 273 | 1200 | 120 | 60-70 طن | |||
| 7 | φ219 مم × 900 مم | ADS-EUV-560 | DN100 | 219 | 900 | 80 | 560 واط | الكل في نوع واحد | 45-55 طن |
| 7 | DN125~DN150 | ||||||||
| 8 | φ219 مم × 900 مم | ADS-EUV-640 | DN100 | 219 | 900 | 80 | 640 واط | الكل في نوع واحد | 55-60 طن |
| 8 | DN125~DN150 | ||||||||
| 7 | φ219 مم × 1200 مم | ADS-EUV-840 | DN100 | 219 | 1200 | 120 | 840 واط | الكل في نوع واحد | 65-80 طن |
| 7 | DN125~DN150 | ||||||||
| 7 | φ273 مم × 1200 مم | DN150~DN200 | 273 | 1200 | 120 | 70-85 طن | |||
| 8 | φ219 مم × 1200 مم | ADS-EUV-960 | DN100 | 219 | 1200 | 120 | 960 واط | الكل في نوع واحد | 80-90 طن |
| 8 | DN125~DN150 | ||||||||
| 8 | φ273 مم × 1200 مم | DN150~DN200 | 273 | 1200 | 120 | 85-95 طن | |||
| 9 | φ273 مم × 900 مم | ADS-EUV-720 | DN150 | 273 | 900 | 80 | 720 واط | الكل في نوع واحد | 60-70 طن |
| 9 | DN200 | ||||||||
| 10 | φ273 مم × 900 مم | ADS-EUV-800 | DN150 | 273 | 900 | 80 | 800 واط | الكل في نوع واحد | 70-80 طن |
| 10 | DN200 | ||||||||
| 12 | φ273 مم × 900 مم | ADS-EUV-960 | DN150 | 273 | 900 | 80 | 960 واط | الكل في نوع واحد | 80-90 طن |
| 12 | DN200 | ||||||||
| 14 | φ273 مم × 900 مم | ADS-EUV-1120 | DN150 | 273 | 900 | 80 | 1120 واط | الكل في نوع واحد | 100-120 طن |
| 14 | DN200 | ||||||||
| 9 | φ273 مم × 1200 مم | ADS-EUV-1080 | DN150 | 273 | 1200 | 120 | 1080 واط | الكل في نوع واحد | 90-100 طن |
| 9 | DN200 | ||||||||
| 10 | φ273 مم × 1200 مم | ADS-EUV-1200 | DN150 | 273 | 1200 | 120 | 1200 واط | الكل في نوع واحد | 110-120 طن |
| 10 | DN200 | ||||||||
| 12 | φ273 مم × 1200 مم | ADS-EUV-1440 | DN150 | 273 | 1200 | 120 | 1440 واط | الكل في نوع واحد | 120-130 طن |
| 12 | DN200 | ||||||||
| 14 | φ273 مم × 1200 مم | ADS-EUV-1680 | DN150 | 273 | 1200 | 120 | 1680 واط | الكل في نوع واحد | 120-140 طن |
| 14 | DN200 | ||||||||
| 15 | φ273 مم × 1200 مم | ADS-EUV-1800 | DN200 | 273 | 1200 | 120 | 1800 واط | اكتب الفصل / الكل في نوع واحد | 150-160 طن |
| 15 | φ273 مم × 1600 مم | ADS-EUV-2250 | DN200 | 273 | 1600 | 150 | 2250 واط | اكتب الفصل / الكل في نوع واحد | 160-180 طن |
| 18 | φ325 مم × 1200 مم | ADS-EUV-2160 | DN200~DN250 | 325 | 1200 | 120 | 2160 واط | اكتب الفصل / الكل في نوع واحد | 160-170 طن |
| 18 | φ325 مم × 1600 مم | ADS-EUV-2700 | DN200~DN250 | 325 | 1600 | 150 | 2700 واط | اكتب الفصل / الكل في نوع واحد | 180-190 طن |
| 19 | φ325 مم × 1200 مم | ADS-EUV-2280 | DN200~DN250 | 325 | 1200 | 120 | 2280 واط | اكتب الانفصال | 160-180 طن |
| 19 | φ325 مم × 1600 مم | ADS-EUV-2850 | DN200~DN250 | 325 | 1600 | 150 | 2850 واط | اكتب الانفصال | 190-200 طن |
| 20 | φ325 مم × 1200 مم | ADS-EUV-2400 | DN200~DN250 | 325 | 1200 | 120 | 2400 واط | اكتب الانفصال | 180-190 طن |
| 20 | φ325 مم × 1600 مم | ADS-EUV-3000 | DN200~DN250 | 325 | 1600 | 150 | 3000 واط | اكتب الانفصال | 200-210 طن |
| 22 | φ325 مم × 1600 مم | ADS-EUV-3300 | DN200~DN250 | 325 | 1600 | 150 | 3300 واط | اكتب الانفصال | 220-230 طن |
| 10 | φ273 مم × 1600 مم | ADS-EUV-3200 | DN200 | 273 | 1600 | 320 | 3200 واط | اكتب الفصل / الكل في نوع واحد | 210-220 طن |
| 10 | φ325 مم × 1600 مم | ADS-EUV-3200 | DN200~DN250 | 325 | 1600 | 320 | 3200 واط | اكتب الفصل / الكل في نوع واحد | 210-220 طن |
| 13 | φ325 مم × 1600 مم | ADS-EUV-4160 | DN200~DN250 | 325 | 1600 | 320 | 4160 واط | اكتب الانفصال | 240-250 طن |
| 15 | φ325 مم × 1600 مم | ADS-EUV-4800 | DN200~DN250 | 325 | 1600 | 320 | 4800 | اكتب الانفصال | 290-310 طن |
| 17 | φ377 مم × 1600 مم | ADS-EUV-5440 | DN250~DN300 | 377 | 1600 | 320 | 5440 واط | اكتب الانفصال | 310-360 طن |
| 20 | φ425 مم × 1600 مم | ADS-EUV-6400 | DN300~DN350 | 425 | 1600 | 320 | 6400 واط | اكتب الانفصال | 400-460 طن |
