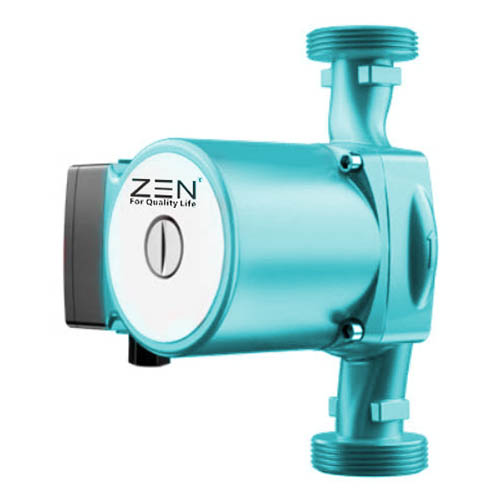

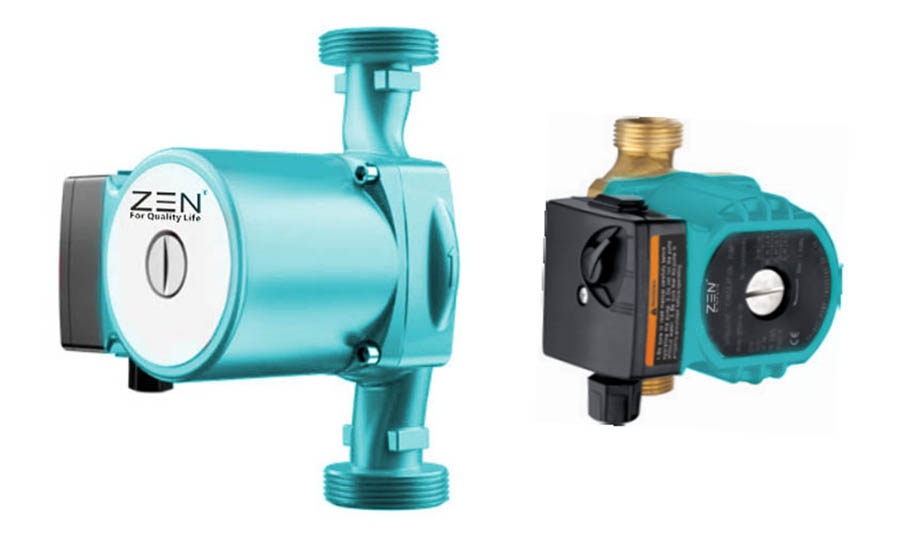

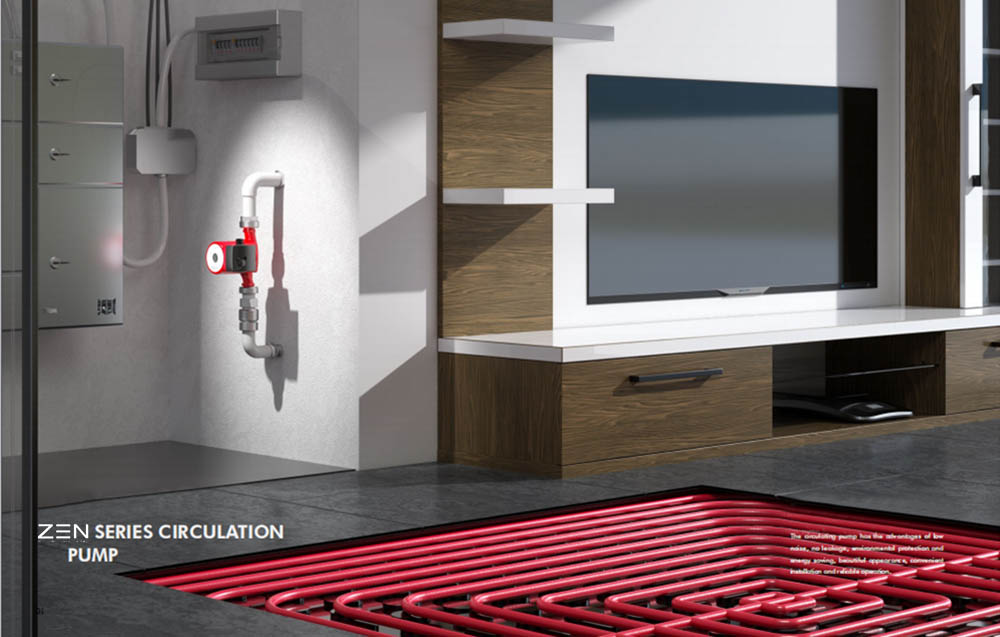

مضخة التدوير ZEN مضخة التدوير عالية الجودة مصممة لتدوير السوائل في أنظمة التدفئة وتكييف الهواء. المضخات ذات الأغطية البرونزية أو الفولاذ المقاوم للصدأ مناسبة أيضًا للاستخدام في أنظمة الماء الساخن. ومن أمثلة التطبيقات النموذجية نظام التدفئة الأرضية المختلط بالماء، ونظام تدوير الماء الساخن باستخدام طاقة الهواء، ونظام تدوير الماء الساخن باستخدام الطاقة الشمسية، وما إلى ذلك.
◎ درجة حرارة السائل: + 2 درجة مئوية - + 110 درجة مئوية
◎ الحد الأقصى لدرجة الحرارة المحيطة + 40 درجة مئوية
◎ أقصى ضغط 10 بار.
◎ فئة الحماية: IP44
◎ الاتصال بمصدر الطاقة: 220 فولت / 50 هرتز
◎ فئة العزل: H
◎ خصائص ضخ السوائل: نظيفة، خالية من الزيوت الصلبة والمعدنية، غير سامة، محايدة كيميائيا، تشبه خصائص الماء
◎ التثبيت: يجب أن يكون محور المحرك في الاتجاه الأفقي
◎ الرقم الهيدروجيني: 6,5 - 8,5
◎ تنظيم ثلاث سرعات
◎ ضجيج منخفض
◎ لا يوجد تسرب
الحد الأقصى للتدفق: 10 م3/ساعة
الحد الأقصى لضغط المياه: 12 م
تم تصميم مضخات ZEN لتوزيع السوائل في أنظمة التدفئة وتكييف الهواء. المضخات ذات الهيكل البرونزي أو الفولاذ المقاوم للصدأ مناسبة أيضًا لأنظمة الماء الساخن. تشمل التطبيقات النموذجية أنظمة التدفئة الهجينة الحرارية المائية/الحرارية الأرضية، وأنظمة تدوير الماء الساخن التي تعمل بالهواء، وأنظمة تدوير الماء الساخن بالطاقة الشمسية، وما إلى ذلك.
◎ يمكن تخصيص المنتج وفقًا للجهد والتردد الخاص بالعميل.
◎ جسم المضخة النحاسية، جسم المضخة المطلي بالمينا، جسم المضخة من الفولاذ المقاوم للصدأ
| نقاط البيع. |

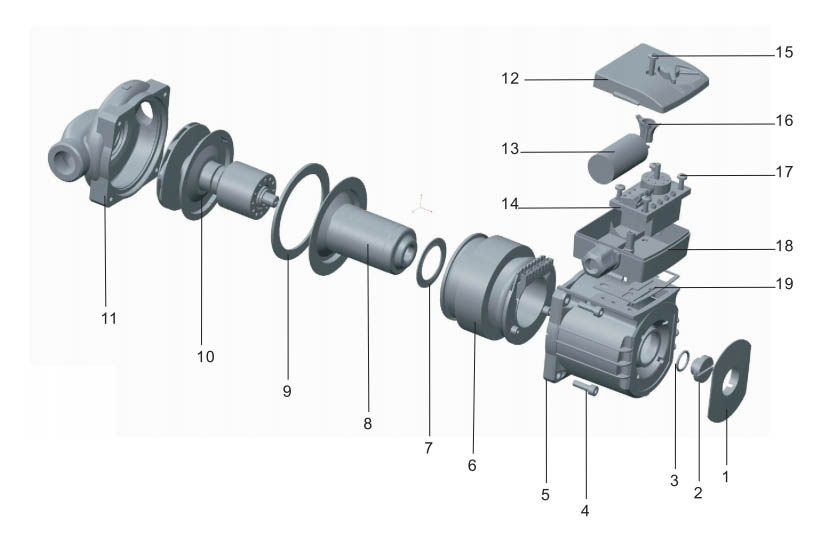

عنصر | مادة |
| 1 | لوحة | PA6 |
| 2 | صمام الهواء | النحاس |
| 3 | يا الدائري | إبدم |
| 4 | مسامير سداسية الرأس | فُولاَذ |
| 5 | السكن الثابت | الألومنيوم |
| 6 | الجزء الثابت | / |
| 7 | يا الدائري الثاني | إبدم |
| 8 | علبة دوارة | الفولاذ المقاوم للصدأ |
| 9 | يا الدائري ل | إبدم |
| 10 | المكره رمح تحمل التوجه تحمل شعاعي |
بيسغ30 سيراميك الجرافيت سيراميك |
| 11 | غلاف المضخة | الحديد الزهر |
| 12 | غطاء صندوق المحطة | ABS |
| 13 | مكثف | / |
| 14 | ثنائي الفينيل متعدد الكلور | / |
| 15 | المسمار التنصت على الذات | الفولاذ المقاوم للصدأ |
| 16 | قوس مكثف | ABS |
| 17 | مسامير | فُولاَذ |
| 18 | قاعدة الصندوق الطرفي | PA66G30 |
| 19 | ختم صندوق المحطة | إبدم |

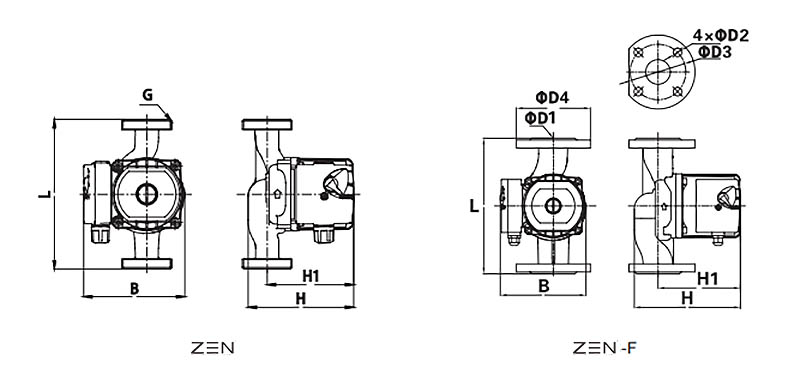

| نموذج | خافت (مم) | النقابات أو شفة |
شمال غرب (كجم) | ||||||||
| H | H1 | L | G | B | د1 | د2 | د3 | د4 | |||
| زين15-4-130 | 120 | 105 | 130 | G¾" | 125 | _ | _ | _ | _ | G¾"إلى G½" | 2.3 |
| زين15-6-130 | |||||||||||
| زين15-9-140 | 125 | 102 | 140 | G¾" | 105 | _ | _ | _ | _ | G¾"إلى G½" | 2.6 |
| زين20-4-130 | 125 | 105 | 130 | جي1" | 130 | _ | _ | _ | _ | G1"إلى G¾" | 2.5 |
| زين20-6-130 | |||||||||||
| زين25-4-130 | 125 | 105 | 130 | G1½" | 130 | _ | _ | _ | _ | G1½"إلى G1" | 2.8 |
| زين25-6-130 | |||||||||||
| زين25-4-180 | 125 | 105 | 180 | G1½" | 130 | _ | _ | _ | _ | G1½"إلى G1" | 3 |
| زين25-6-180 | |||||||||||
| زين32-4-180 | 130 | 105 | 180 | جي 2" | 130 | _ | _ | _ | _ | G2"إلى G1¼" | 3.4 |
| زين32-6-180 | |||||||||||
| زين20-12-180 | 160 | 135 | 180 | جي1" | 150 | _ | _ | _ | _ | G1"إلى G¾" | 4.6 |
| زين25-8-180 | 160 | 130 | 180 | G1½" | 150 | _ | _ | _ | _ | G1½"إلى G1" | 4.8 |
| زين25-12-180 | |||||||||||
| زين32-8-180 | 170 | 130 | 180 | جي 2" | 150 | _ | _ | _ | _ | G2"إلى G1¼" | 5.2 |
| نموذج | سرعة | طاقة الإدخال P1 (ث) |
الحالي (أ) | مكثف | مسافة بين الأنابيب (مم) |
الأعلى. جهد (م) |
الجميع مصعد (م) |
الأعلى. تدفق (م3/ساعة) |
انتر بوكسينغ |
الصندوق الخارجي |
20" تحميل الكمية (قطعة) |
||||||
| ميكرو فاراد/450 فولت | ميكروفاراد/250 فولت | ||||||||||||||||
| 220 فولت 50 هرتز | 220 فولت 60 هرتز | 127 فولت 60 هرتز | 220 فولت 50 هرتز/60 هرتز | 127 فولت/60 هرتز | غيغاواط (كجم) | خافت. (الطول × العرض × الارتفاع) | قطع/CTN | خافت. (الطول × العرض × الارتفاع) | غيغاواط. (كجم) | ||||||||

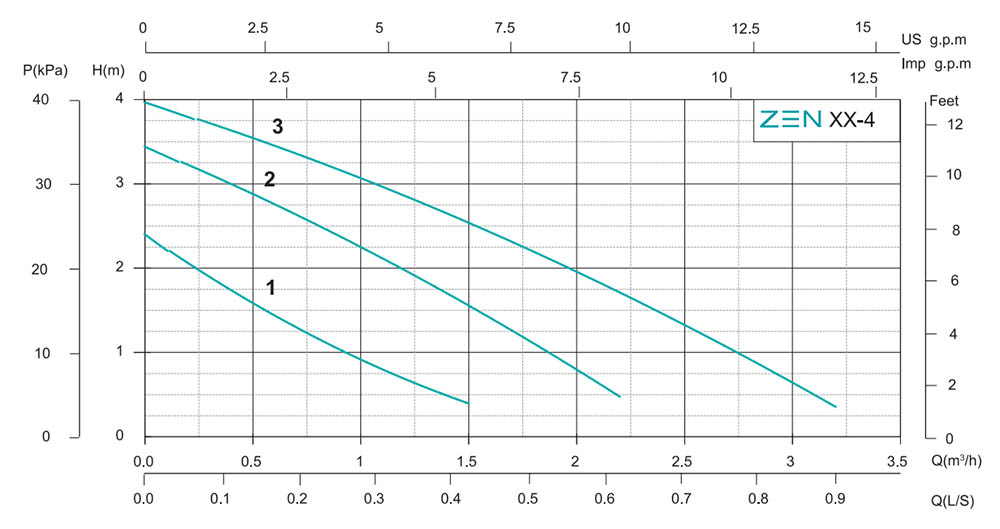

| زين15-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 130 | 4 | 0 ~ 4 | 2 | 2.5 | 150x130x140 | 8 | 320×280×300 | 21 | 6664 |

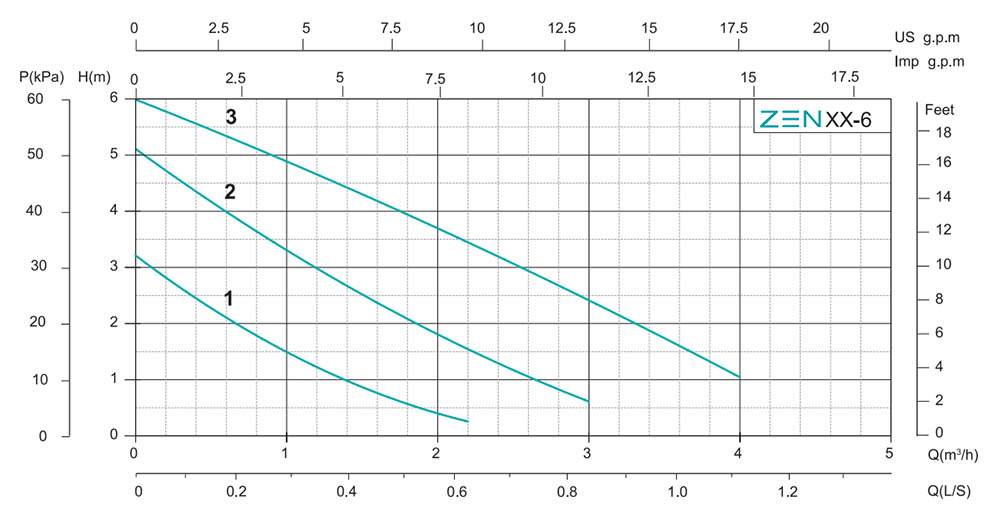

| زين15-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0 ~ 6 | 2 | |||||||
| زين15-9-140 |
3 2 1 |
120 85 60 |
0.48 0.38 0.26 |
0.48 0.38 0.26 |
0.95 0.66 0.45 |
3 | 10 | 140 | 9 | 0 ~ 9 | 1.6 | 2.8 | 180x120x135 | 8 | 380×260×290 | 23 | 5880 |
| زين20-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 130 |
4 6 |
0 ~ 4 0 ~ 6 |
2.2 2.2 |
2.7 | 150x130x140 | 8 | 320×280×300 | 22 | 6664 |
| زين20-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | ||||||||||
| زين25-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 130 | 4 | 0 ~ 4 | 3 | 3.0 | 150x130x140 | 8 | 320×280×300 | 25 | 6664 |
| زين25-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0 ~ 6 | 3 | |||||||
| زين25-4-180 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 180 | 4 | 0 ~ 4 | 3 | 3.2 | 200x130x155 | 8 | 415×280×330 | 26 | 4800 |
| زين25-6-180 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0 ~ 6 | 3 | |||||||
| زين32-4-180 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 180 | 4 | 0 ~ 4 | 3.5 | 3.6 | 200x130x155 | 8 | 415×280×330 | 30 | 4800 |
| زين32-6-180 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.41 |
2.5 | 6 | 6 | 0 ~ 6 | 3.5 | |||||||
| زين20-12-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | 20 | 180 | 12 | 0 ~ 12 | 3 | 4.8 | 200x160x180 | 4 | 415×340×200 | 20 | 3200 |
| زين25-8-180 |
3 2 1 |
200 185 145 |
0.83 0.78 0.62 |
0.83 0.78 0.62 |
1.65 1.55 1.45 |
6 | 15 | 8 | 0 ~ 8 | 7 | 5.0 | 21 | 3200 | ||||
| زين25-12-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | 20 | 12 | 0 ~ 12 | 3.5 | |||||||
| زين32-8-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | / | 8 | 0 ~ 8 | 10 | 5.4 | 22 | 3200 | ||||
