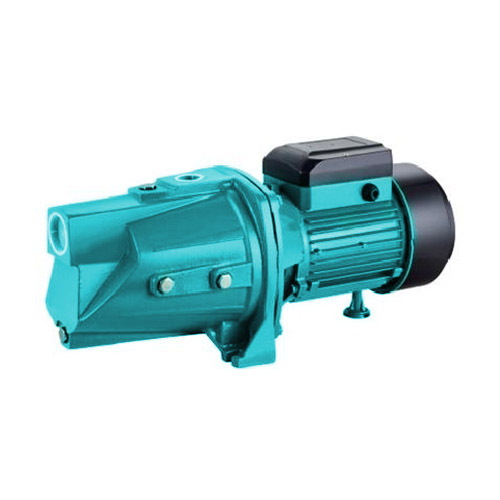

نحن نفخر بالتزامنا بالجودة ورضا العملاء، وتوفر محطة الضخ JSW ضمانات شاملة ودعمًا استثنائيًا للعملاء.
موادغلاف المضخة: حديد زهر
قوس المضخة: الحديد الزهر
·سكن المحرك: الألومنيوم
المكره: النحاس
الناشر: نوريل
محور المحرك: الفولاذ الكربوني، AlSI304 SS إذا لزم الأمر
الختم الميكانيكي: SIC/الجرافيت
● محرك حثي ثنائي القطب (ن = 2850 دورة في الدقيقة)
● فئة العزل ب
● حماية IP44
● الخدمة المستمرة Sl
● المصهر الحراري أحادي الطور
● مرحلة واحدة 220 فولت/50 هرتز، 60 هرتز (إذا لزم الأمر)
● ثلاث مراحل 380 فولت/50 هرتز، 60 هرتز (إذا لزم الأمر)
| نموذج | مدخلات الطاقة |
MAX.FLOW (لتر/دقيقة) |
MAX.HEAD (م) |
MAX.SUCT (م) |
كمية (تعيين) |
|
| كيلوواط | HP | |||||
| JSWM1C-E | 0.37 | 0.5 | 60 | 35 | 9 | 1870 |
| JSWM1B-E | 0.5 | 0.7 | 60 | 41 | 9 | 1870 |
| JSWM10M | 0.75 | 1.0 | 60 | 45 | 9 | 1490 |
| JSWM15M | 1.1 | 1.5 | 90 | 55 | 9 | 1490 |
| JSWM10H | 0.75 | 1.0 | 60 | 56 | 9 | 1490 |
| JSWM15H | 1.1 | 1.5 | 60 | 72 | 9 | 1490 |
| JSWM3CH | 1.1 | 1.5 | 80 | 64 | 9 | 800 |
| JSWM3BH | 1.5 | 2 | 100 | 76 | 9 | 800 |
| JSWM3CM | 1.1 | 1.5 | 140 | 52 | 9 | 800 |
| JSWM3BM | 1.5 | 2 | 140 | 60 | 9 | 800 |
| JSWM3CL | 1.1 | 1.5 | 180 | 42 | 9 | 800 |
| JSWM3BL | 1.5 | 2 | 180 | 51 | 9 | 800 |

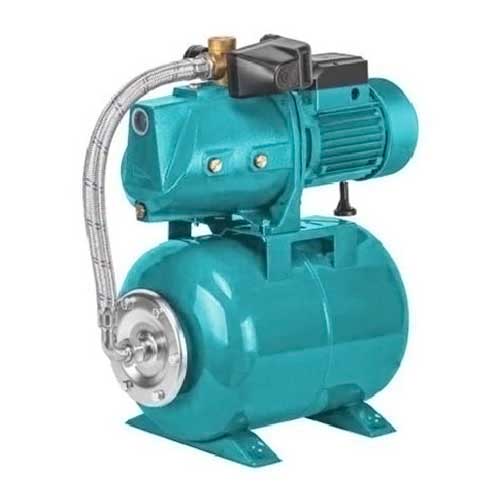

| JSWM15M + 24L | 1.1 | 1.5 | 90 | 55 | 9 | 300 |

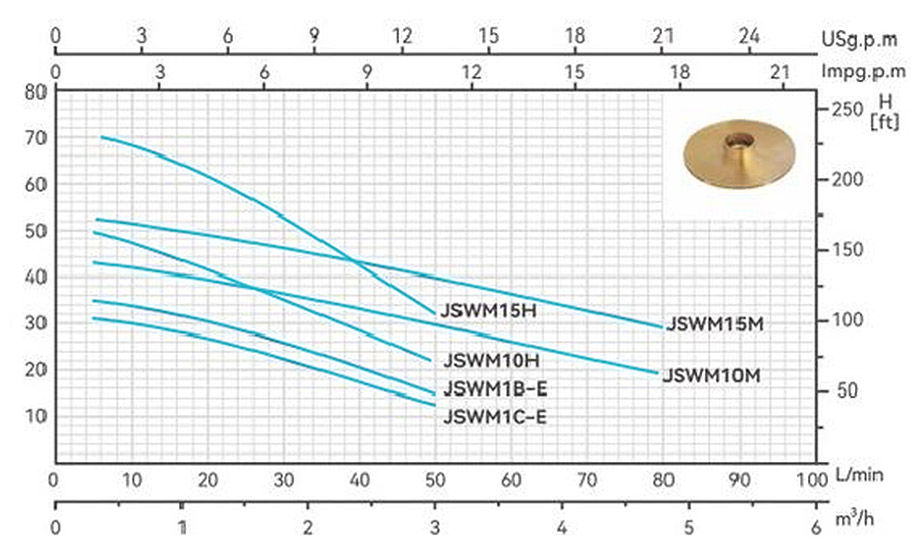

الرسم البياني للأداء n = 2850 دورة في الدقيقة
| نموذج | أدخل الخروج | شمال غرب | طول × عرض × ارتفاع | |
| (بوصة) | (كجم) | (مم) | ||
| JSWM1C-E | 1"×1" | 9.5 | 395×186×214 | |
| JSWM1B-E | 1"×1" | 10.5 | 395×186×214 | |
| JSWM10M | 1"×1" | 15 | 438×196×235 | |
| JSWM15M | 1"×1" | 15.5 | 438×196×235 | |
| JSWM10H | 1"×1" | 15 | 438×196×235 | |
| JSWM15H | 1"×1" | 15.5 | 438×196×235 | |
| JSWM3CH | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BH | 1¼"×1" | 25 | 573×238×270 | |
| JSWM3CM | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BM | 1¼"×1" | 25 | 573×238×270 | |
| JSWM3CL | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BL | 1¼"×1" | 25 | 573×238×270 | |
| JSWM15M + 24L | 1"×1" | 24.5 | 535×305×598 | |

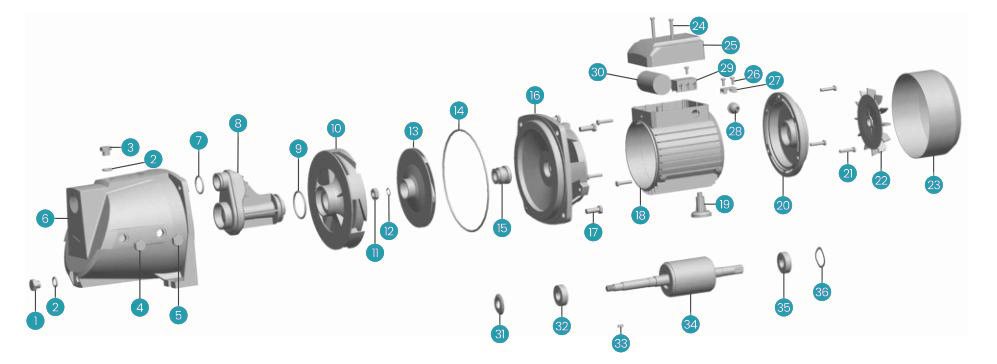

| أرقام | ملحوظات | أرقام | ملحوظات | أرقام | ملحوظات |
| 1 | قابس التفريغ | 13 | عجلة | 25 | لوحة لقط |
| 2 | "يا" الدائري | 14 | "يا" الدائري | 26 | أفسد |
| 3 | تحميل المكونات | 15 | البحر الميكانيكي | 27 | اضغط على الكابل |
| 4 | المكونات الصك | 16 | قوس المضخة | 28 | في فيرليا |
| 5 | يُحوّل | 17 | مزلاج | 29 | لوحة لقط |
| 6 | غلاف المضخة | 18 | السكن مع الجزء الثابت الجرح | 30 | مكثف |
| 7 | "يا" الدائري | 19 | محطة | 31 | الحماية من السقوط |
| 8 | أنبوب فنتورا | 20 | قبعة الطيار | 32 | علاقة |
| 9 | "يا" الدائري | 21 | مزلاج | 33 | مفتاح |
| 10 | الناشر | 22 | معجب | 34 | الدوار |
| 11 | الجوز | 23 | غطاء المروحة | 35 | علاقة |
| 12 | غسالة الربيع | 24 | مزلاج | 36 | حلقة مفتوحة |
