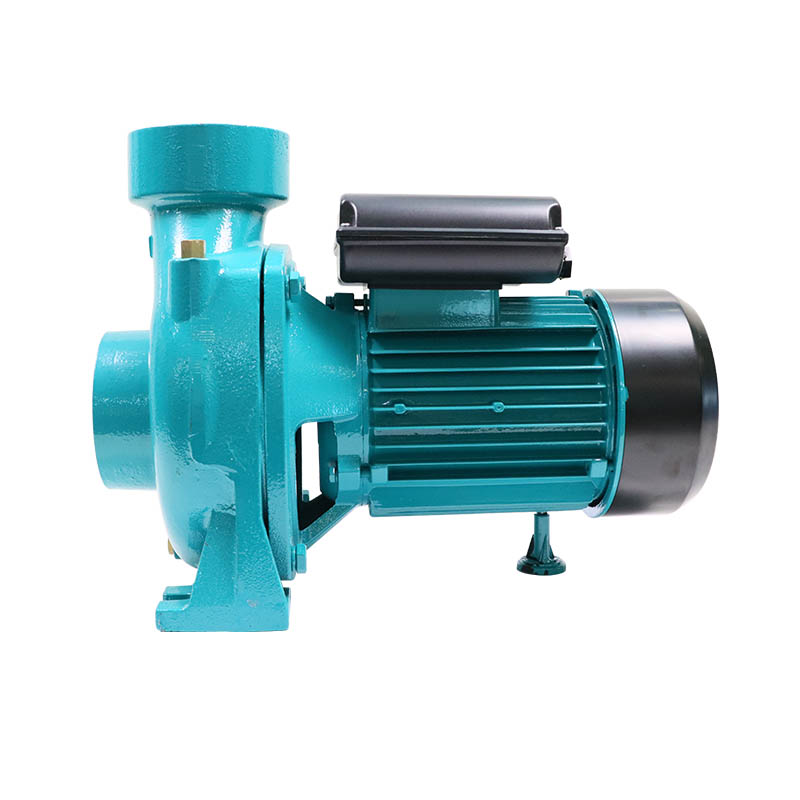

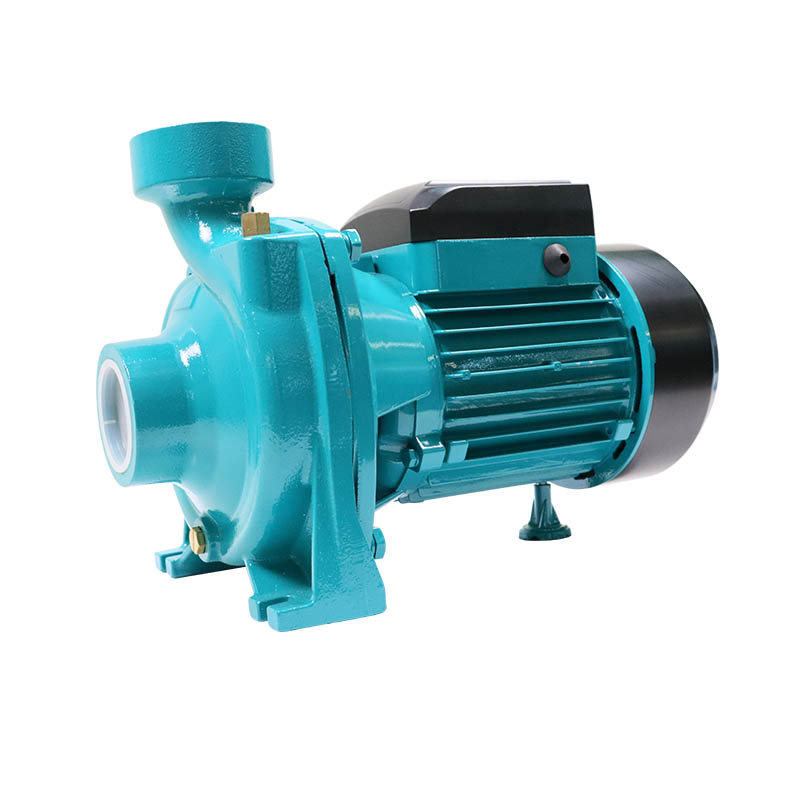

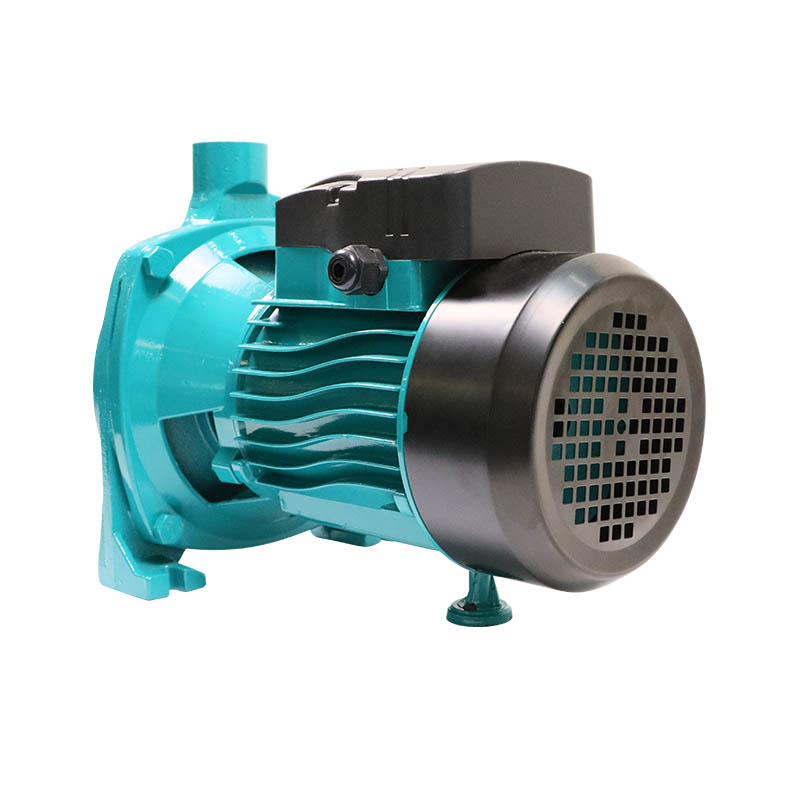

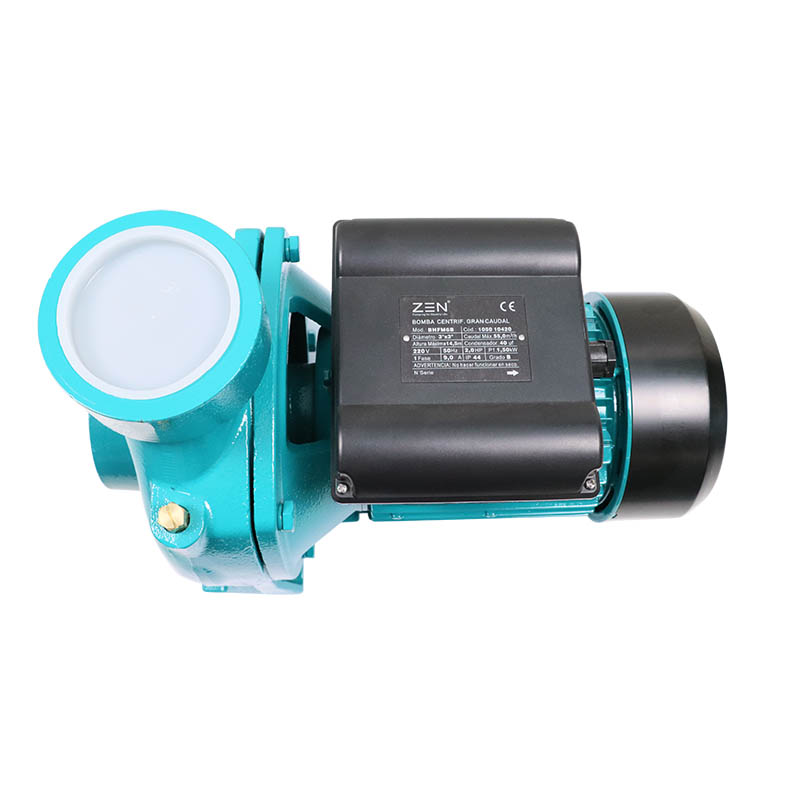

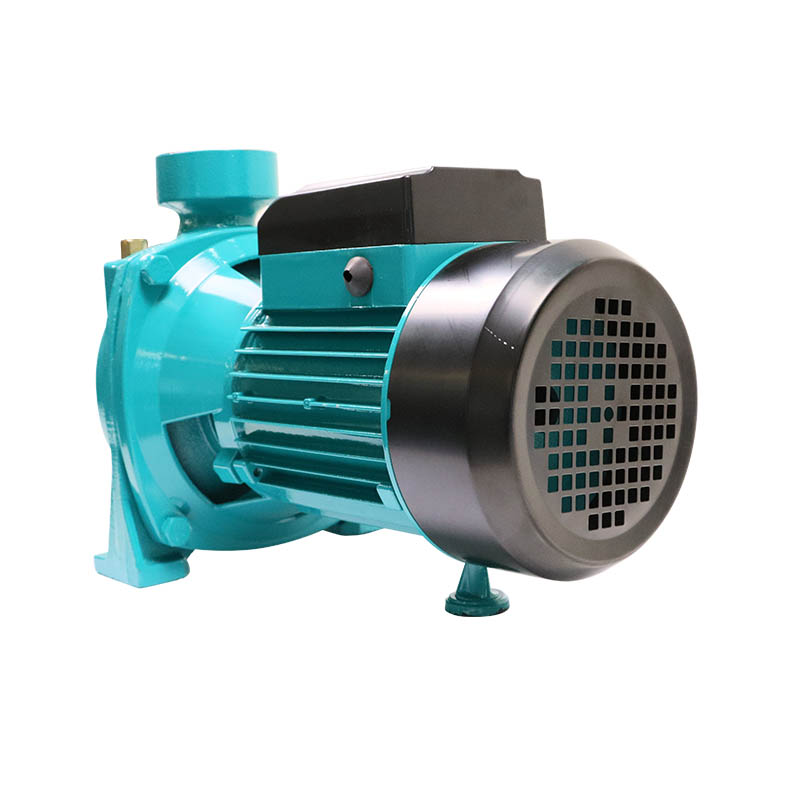

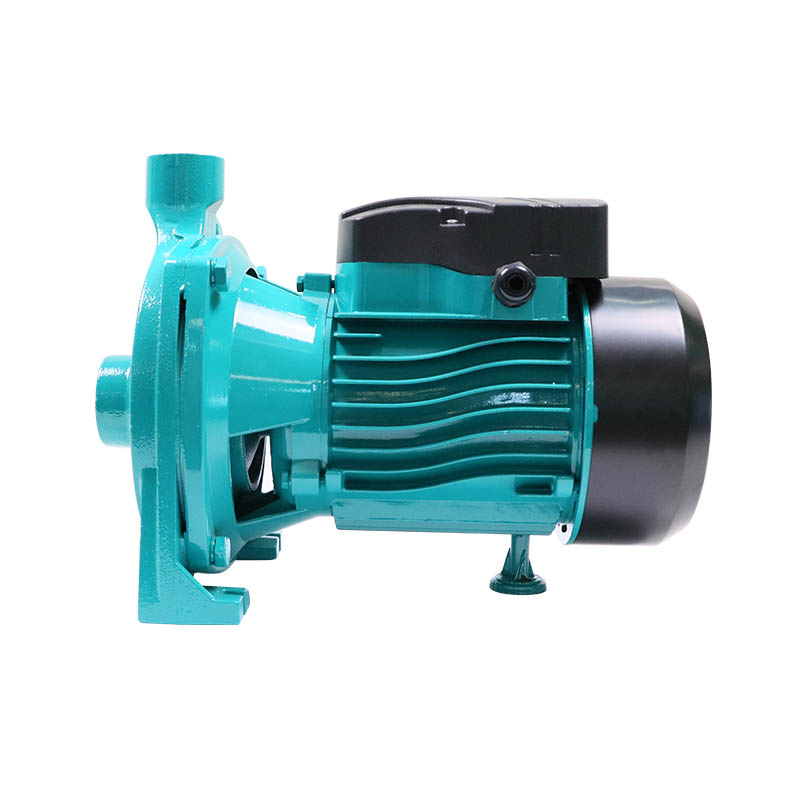

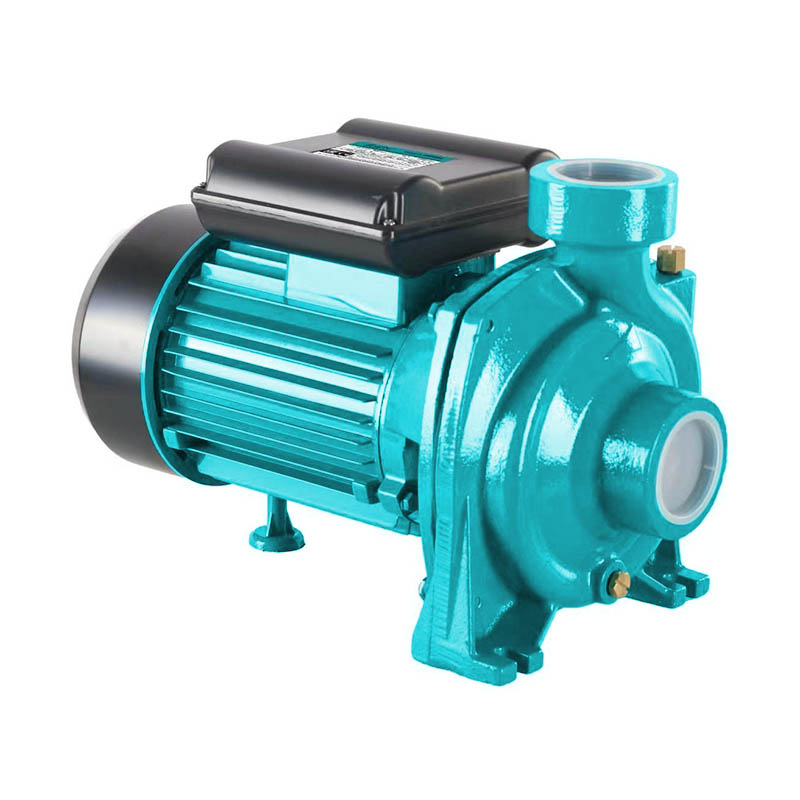

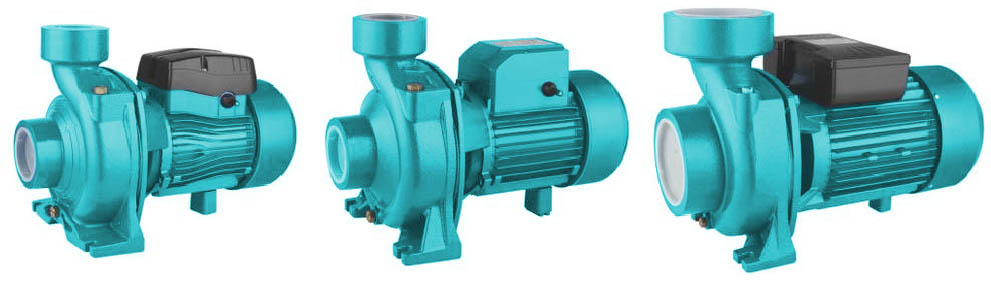

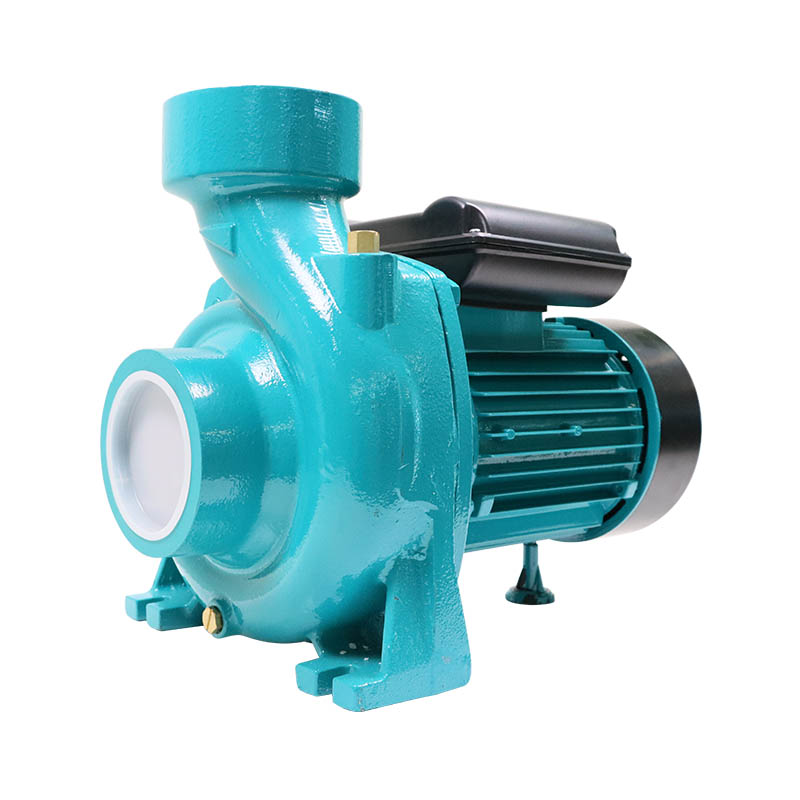

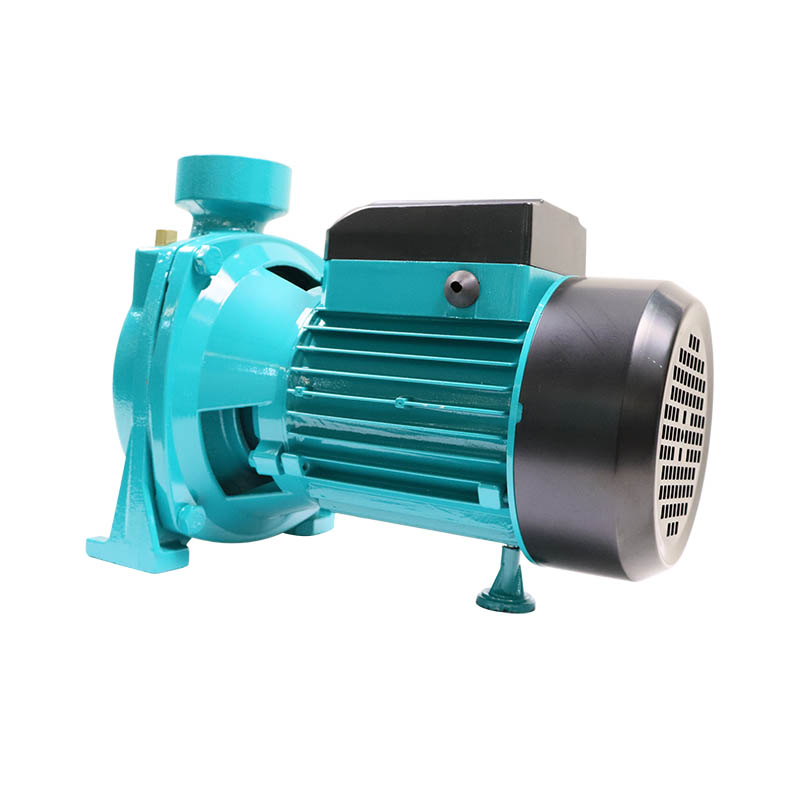

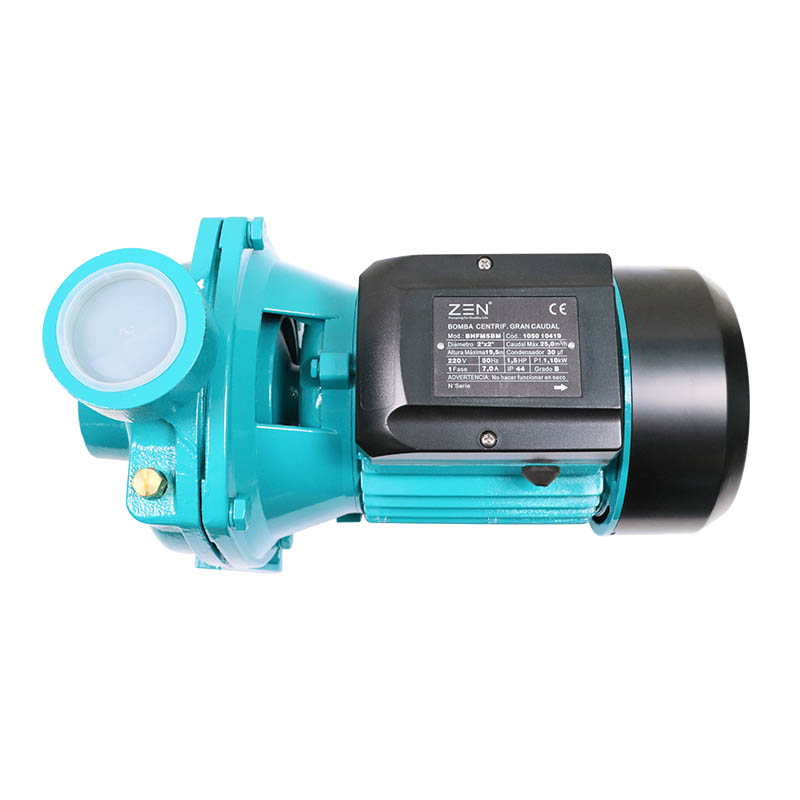

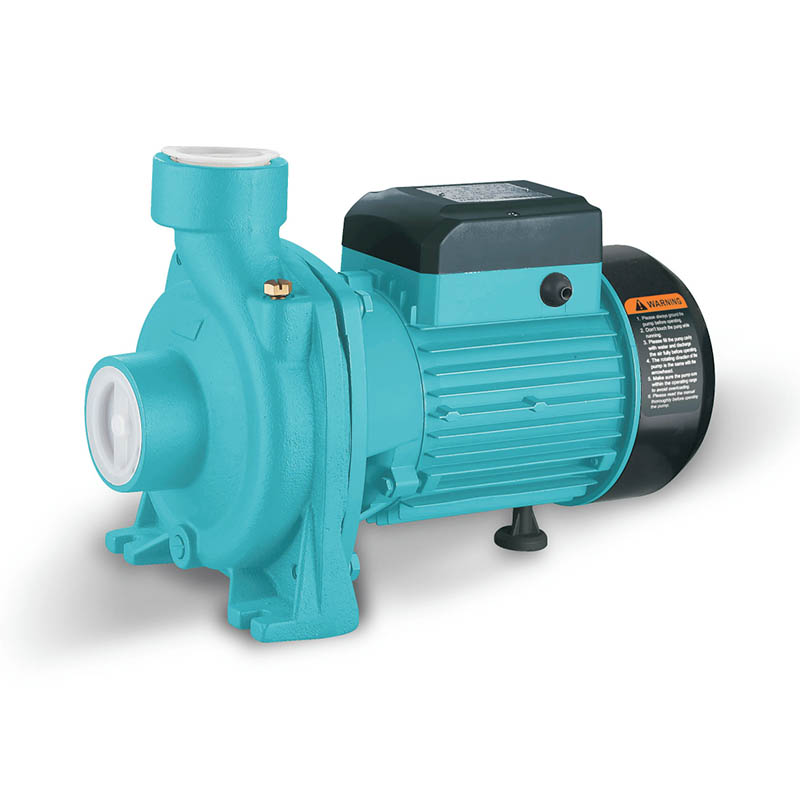

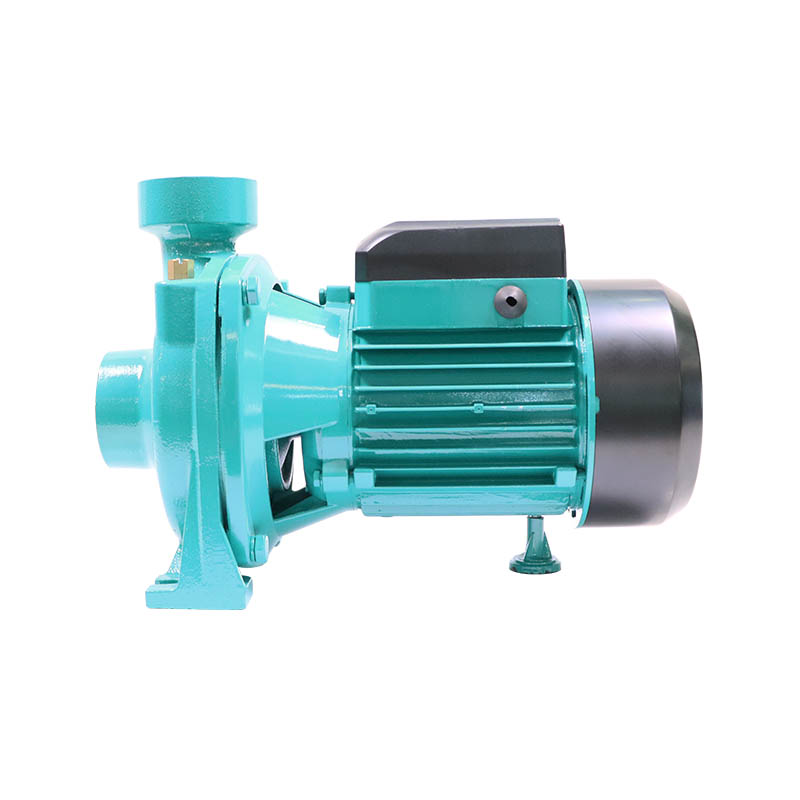

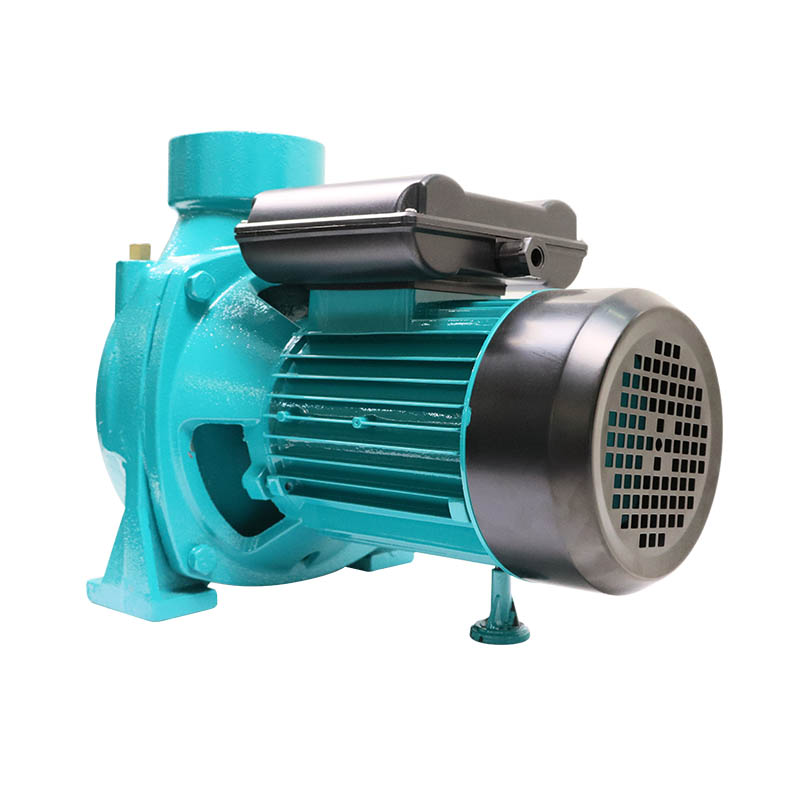

يقع مصنع العلامة التجارية ZEN في تايتشو، الصين، وهو متخصص في تصنيع مضخة الطرد المركزي ZHF(m).
طلبتستخدم للأغراض المدنية والزراعية.
الكفاءة العالية والتشغيل المستمر تجعل هذه المضخات مثالية لتطبيقات مثل الفيضانات والرش والبستنة والزراعة والبحيرات والأنهار واستخراج الآبار، أو أي تطبيق صناعي آخر يتطلب معدلات تدفق عالية ومستوى ضغط أداء منخفض إلى متوسط.
يجب تركيب المضخات في بيئة مغلقة أو على الأقل محمية من سوء الأحوال الجوية.
• الحد الأقصى. ضغط التشغيل 3.5 بار
• درجة حرارة السائل تصل إلى 60 درجة مئوية
• درجة الحرارة المحيطة تصل إلى 40 درجة مئوية
• رفع شفط كامل يصل إلى 8 أمتار
• التشغيل المستمر
• غلاف المضخة: من الحديد الزهر
• حامل المضخة: من الحديد الزهر
• غلاف المحرك: الألومنيوم
• المكره: نحاس
• محور المحرك: الفولاذ الكربوني AlSI304 SS إذا لزم الأمر
• الختم الميكانيكي: SIC / الجرافيت
• المحرك التعريفي لقضيب الجر (ن = 2850 دورة في الدقيقة)
• فئة العزل ب
• حماية IP44
• الخدمة المستمرة Sl
• واقي حراري أحادي الطور
• مرحلة واحدة 220 فولت / 50 هرتز، 60 هرتز (إذا لزم الأمر)
• ثلاث مراحل 380 فولت / 50 هرتز، 60 هرتز (إذا لزم الأمر)

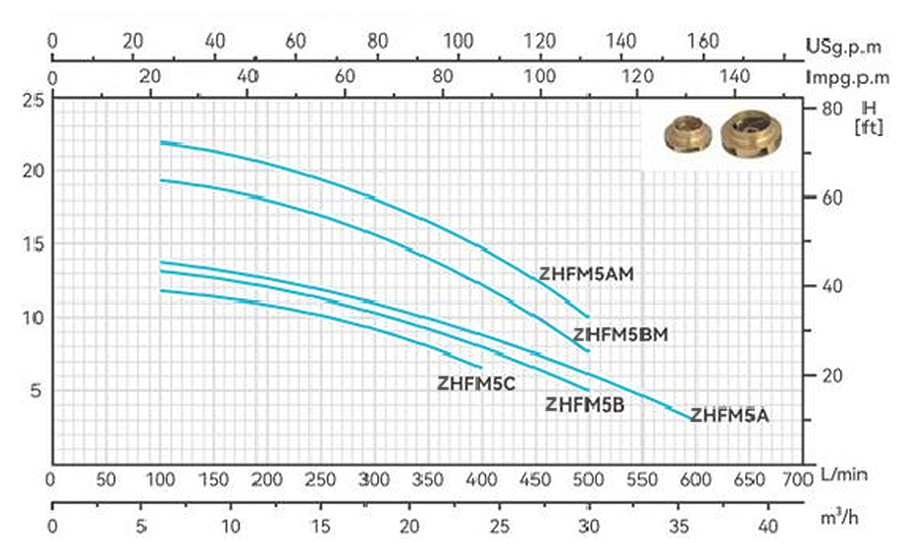

| نموذج | طاقة الإدخال | الحد الأقصى للتدفق (لتر/دقيقة) |
الحد الأقصى للرأس (م) |
أقصى مدى (م) |
كمية (تعيين) |
|||||
| كيلوواط | HP | |||||||||
| ZHFM1E | 0.6 | 0.8 | 275 | 16 | 8 | 1630 | ||||
| ZHFM1A | 0.75 | 1.0 | 275 | 20 | 8 | 1630 | ||||
| ZHFM5C | 0.6 | 0.8 | 500 | 12.5 | 8 | 1280 | ||||
| ZHFM5B | 0.75 | 1.0 | 650 | 13.7 | 8 | 1280 | ||||
| ZHFM5A | 1.1 | 1.5 | 650 | 14.5 | 8 | 1280 | ||||
| ZHFM5BM | 1.1 | 1.5 | 600 | 20.2 | 8 | 950 | ||||
| ZHFM5AM | 1.5 | 2.0 | 600 | 22.5 | 8 | 950 | ||||
| ZHFM6C | 1.1 | 1.5 | 1100 | 11.9 | 8 | 670 | ||||
| ZHFM6B | 1.5 | 2.0 | 1200 | 14.7 | 8 | 670 | ||||
| ZHFM6A | 2.2 | 3.0 | 1300 | 18.5 | 8 | 600 | ||||
| ZHFM6CR | 1.1 | 1.5 | 1100 | 11.9 | 8 | 670 | ||||
| ZHFM6BR | 1.5 | 2.0 | 1200 | 14.7 | 8 | 670 | ||||
| ZHFM6AR | 2.2 | 3.0 | 1300 | 18.5 | 8 | 600 | ||||
| ZHFM7BR | 3.0 | 4.0 | 1300 | 21.8 | 8 | 600 | ||||
| ZHFM7AR | 4.0 | 5.5 | 2200 | 18.8 | 8 | 320 | ||||
| نموذج | أدخل الخروج | شمال غرب | الطول × العرض × الارتفاع |
| (بوصة) | (كجم) | (مم) | |
| GA1B | 1½"×1½" | 11.5 | 322×205×270 |
| GA1A | 1½"×1½" | 12 | 322×205×270 |
| HFM5C | 2"×2" | 14.5 | 362×220×285 |
| HFM5B | 2"×2" | 15.5 | 362×220×285 |
| HFM5A | 2"×2" | 16 | 362×220×285 |
| HFM5BM | 2"×2" | 20.5 | 417×252×296 |
| HFM5AM | 2"×2" | 22 | 417×252×296 |
| HFM6C | 3"×3" | 28 | 445×279×345 |
| HFM6B | 3"×3" | 29 | 445×279×345 |
| HFM6A | 3"×3" | 30 | 520×279×345 |
| HFM6CR | 4"×4 | 29 | 445×279×345 |
| HFM6BR | 4 "× 4" | 30 | 445×279×345 |
| HFM6AR | 4 "× 4" | 32.5 | 530×279×345 |
| HFM7BR | 4 "× 4" | 41 | 530×279×345 |
| HFM7AR | 4 "× 4" | 85 | 600×340×440 |

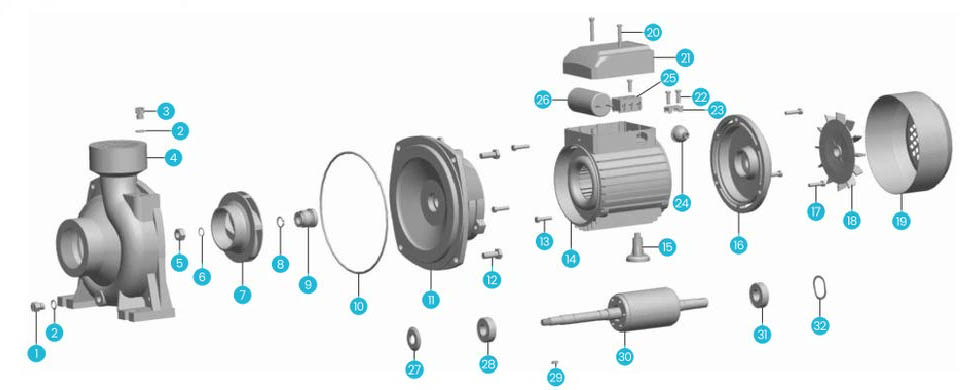

| رقم | ملحوظات | رقم | ملحوظات | ملحوظات | ملحوظات |
| 1 | قابس التفريغ | 12 | مزلاج | 23 | اضغط على الكابل |
| 2 | "يا" الدائري | 13 | مزلاج | 24 | في فيرليا |
| 3 | تحميل المكونات | 14 | السكن مع الجزء الثابت الجرح | 25 | لوحة لقط |
| 4 | غلاف المضخة | 15 | محطة | 26 | مكثف |
| 5 | الجوز | 16 | قبعة الطيار | 27 | الحماية من السقوط |
| 6 | غسالة الربيع | 17 | مزلاج | 28 | علاقة |
| 7 | عجلة | 18 | معجب | 29 | مفتاح |
| 8 | حلقة المشبك | 19 | غطاء المروحة | 30 | الدوار |
| 9 | الختم الميكانيكي | 20 | مزلاج | 31 | علاقة |
| 10 | "يا" الدائري | 21 | غطاء المشبك | 32 | حلقة مفتوحة |
| 11 | قوس المضخة | 22 | أفسد |
