مجال العملالحد الأقصى للاستهلاك: 31 م3 / ساعة
أقصى ضغط: 120 م

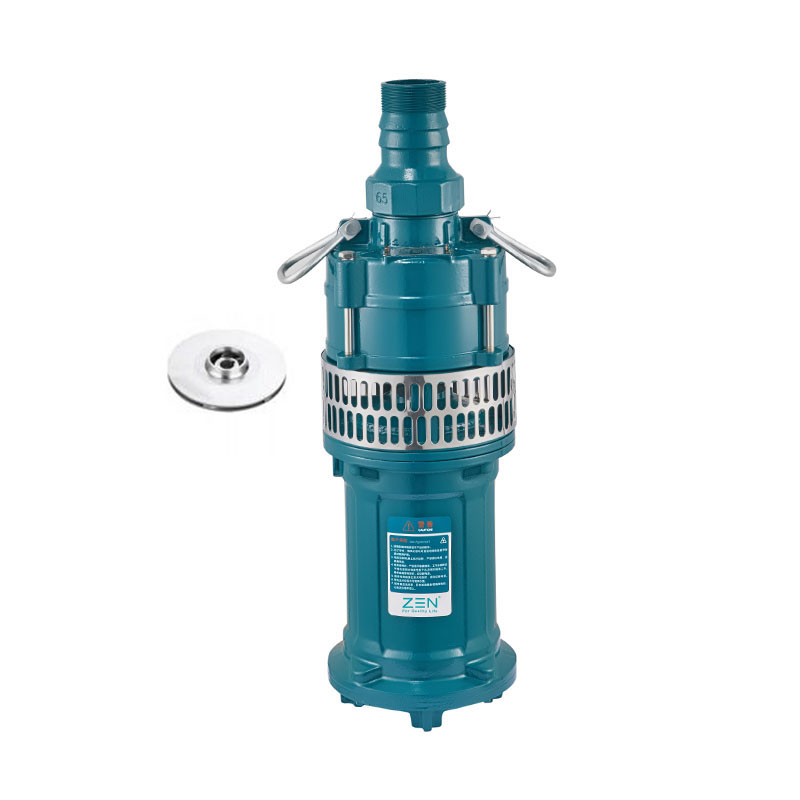

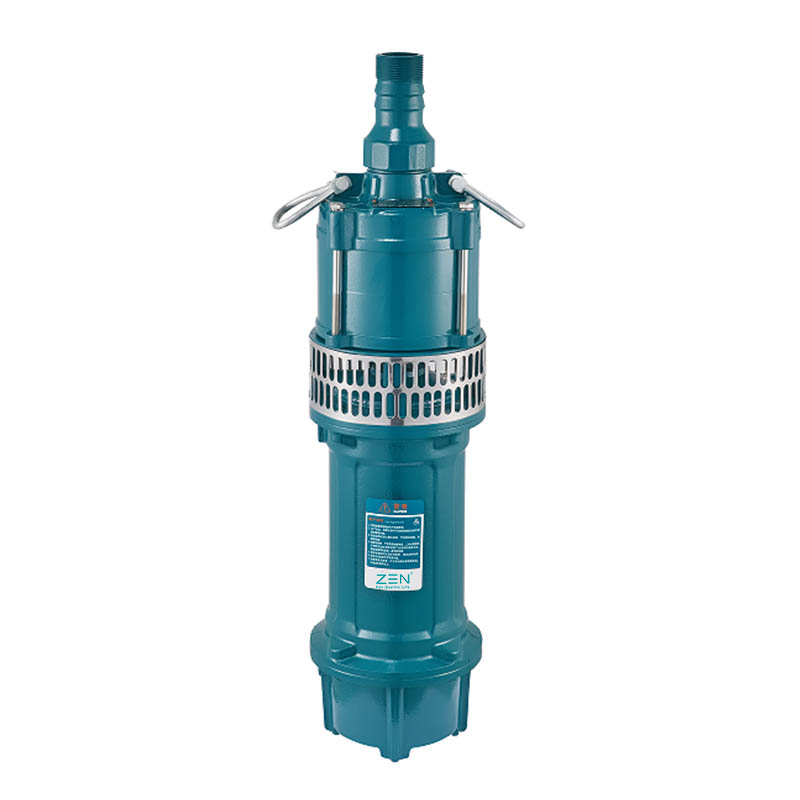

المضخة الغاطسة Qd مصنوعة من حديد الزهر السميك، والتي توفر قوة استثنائية ومقاومة للتآكل والمتانة، وهي مناسبة لتصريف المياه النظيفة أو الملوثة قليلاً.
وتتميز بقوتها وموثوقيتها في ظروف التشغيل التلقائي في المنشآت الثابتة. باعتبارها أجهزة صرف وري كهربائية محمولة، فإن المضخة الغاطسة QD ذات استهلاك منخفض للمياه مناسبة على نطاق واسع لصناديق المياه والأراضي الزراعية والمؤسسات الصناعية والتعدين ومواقع البناء والسفن والعائلات وتتميز بحجم أقل وخفيفة الوزن وسهولة التشغيل، إلخ.
الحد الأقصى لدرجة حرارة السائل + 40 درجة مئوية
الرقم الهيدروجيني 6.5 - 8.5 قيمة
الحد الأقصى لمحتوى الرمل هو 0.1%. جسم صلب معلق يمر 0.2 ملم
معدل الطاقة 50 هرتز. جهد اسمي أحادي الطور هو 220 مدرسة عليا، جهد مقنن ثلاثي الطور - 380 مدرسة عليا، يتراوح من 10% إلى 10%.
عمق الغوص من 0.5 إلى 5 م
تتميز مضخات الضغط العالي Q (D) بهيكل متعدد المراحل وتستخدم على نطاق واسع في مجالات مثل الري الزراعي والري وري الحدائق وإمدادات مياه الآبار وإمدادات المياه للخزانات وتربية الأحياء المائية وما إلى ذلك.
مضخة ضخ طاردة مركزية متعددة المراحل
التصميم مضغوط، ويحتل مساحة صغيرة، والاستخدام المحمول مريح
محمل كروي ملامس للزاوية، زيادة في عمر الخدمة
الفولتية أو الترددات الأخرى 60 هرتز

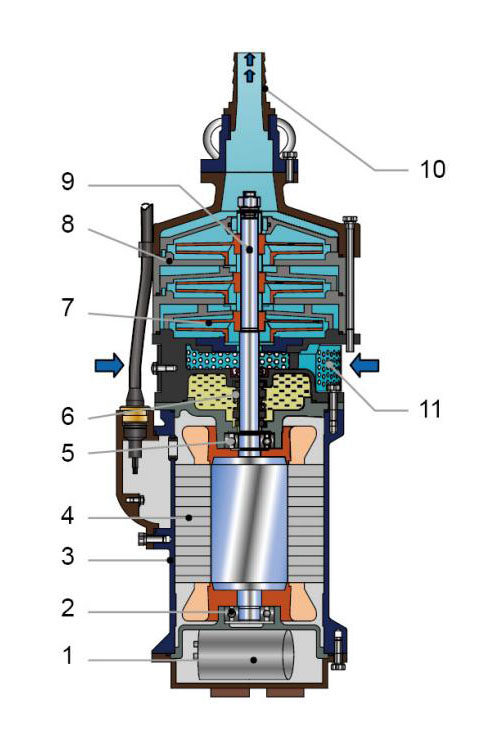

| الطاقة (كيلوواط) | 0.75 | 1.1 | 1.5 | 1.8 | 2.2 | 3 | 5.5 | 7.5 | |
| 1 | مكثف (ICF) (فقط للإصدار أحادي المرحلة) |
25 ميكروفاراد 450 فولت تيار متردد |
25 ميكروفاراد 450 فولت تيار متردد |
35 فائق التوهج 450 فولت تيار متردد |
50 فائق التوهج 450 فولت تيار متردد |
60 فائق التوهج 450 فولت تيار متردد |
一 | 一 | 一 |
| 2 | تحمل أقل | 6203-2Rz | 720ب-2 آر إس | 720ب-2 آر إس | 720ب-2 آر إس | 720ب-2 آر إس | 720ب-2 آر إس | 7307ac | 7307ac |
| 3 | هال | HT200 | |||||||
| 4 | محرك | المحرك الجاف | |||||||
| 5 | تحمل العلوي | 6203-2Rz | 6203-2Rz | 6203-2Rz | 6204-2Rz | 6204-2Rz | 6204-2Rz | 6307-2rz | 6307-2rz |
| 6 | الختم الميكانيكي | 208-16/38 ب:أ/س:أ (بي تي سي) |
208-16/38 ب:أ/س:أ (بي تي سي) |
208-16/38 ب:أ/س:أ (بي تي سي) |
208-20/40 ب:أ/س:أ (بي تي سي) |
208-20/40 ب:أ/س:أ (بي تي سي) |
208-20/40 ب:أ/س:أ (بي تي سي) |
208-30/51 ث:S/ث:S (و) |
208-30/51 ث:S/ث:S (و) |
| ب- السيراميك أ- الجرافيت د- كربيد السيليكون | |||||||||
| 7 | عجلة العمل | ZL102/HT200 | |||||||
| 8 | جسم المضخة | HT200 | |||||||
| 9 | رمح المحرك | الصلب 45#+Aisi304 (مع النوع P)/الصلب 45# | |||||||
| 10 | مخرج | HT200 | |||||||
| 11 | شاشة المثبت |
AISI430، AISI304 (مع النوع P) | س235أ | ||||||

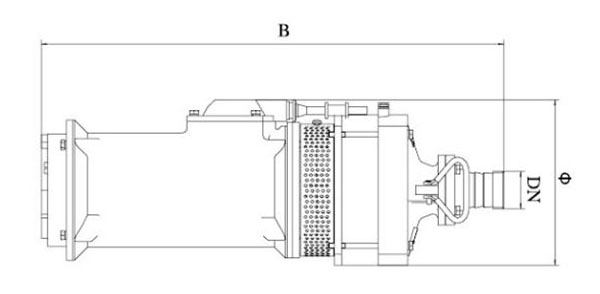

| نموذج |
خافت (مم) | شمال غرب. (كجم) |
|||
| مرحلة واحدة |
ثلاث مراحل |
Φ | B | الاسم المميز | |
| QD3-30 / 9-0.75 | 一 | 192 | 488 | 25 | 22 |
| QD3-45/3-1.1J | 一 | 192 | 520 | 25 | 25 |
| QD6-32/2-1.1J | 一 | 200 | 475 | 38 | 25 |
| QD6-32/2-1.1P | 一 | 200 | 475 | 38 | 22 |
| QD3-55/4-1.5J | 一 | 192 | 595 | 25 | 30 |
| QD6-35 / 2-1.5J | 一 | 200 | 520 | 38 | 28 |
| QD10-26/2-1.5J | 一 | 200 | 510 | 51 | 28 |
| QD10-30/3-1.5J | 一 | 200 | 555 | 51 | 30 |
| Qd10-30 / 3-1.5p | 一 | 200 | 555 | 51 | 27 |
| QD15-20/2-1.5j | 一 | 200 | 515 | 64 | 29 |
| QD3-82 / 5-1.8J | 一 | 195 | 667 | 25 | 37 |
| QD12-36/3-1.8J | 一 | 200 | 590 | 51 | 34 |
| QD3-96/6-2.2j | 一 | 195 | 735 | 25 | 41 |
| QD10-40 / 3-2.2J | 一 | 200 | 630 | 51 | 36 |
| 一 | Q3-30/2-0.75 | 192 | 470 | 25 | 20 |
| 一 | Q3-30/2-0.75p | 192 | 485 | 25 | 22 |
| 一 | Q3-45/3-1.1J | 192 | 512 | 25 | 24 |
| 一 | Q6-32/2-1.1J | 200 | 470 | 38 | 25.5 |
| 一 | Q6-32/2-1.1p | 200 | 470 | 38 | 21 |
| 一 | Q3-55/4-1.5J | 192 | 545 | 25 | 27 |
| 一 | Q6-35/2-1.5J | 200 | 470 | 38 | 26 |
| 一 | Q10-26 / 2-1.5J | 200 | 470 | 51 | 26 |
| 一 | Q10-30 / 3-1.5J | 199 | 505 | 51 | 28 |
| 一 | Q10-30/3-1.5P | 199 | 505 | 51 | 24 |
| 一 | Q15-20/2-1.5J | 200 | 465 | 64 | 25 |
| 一 | Q3-82/5-1.8j | 195 | 630 | 25 | 33 |
| 一 | س12-36/3-18.ج | 200 | 550 | 51 | 32 |
| 一 | Q12-36/3-1.8P | 200 | 550 | 51 | 28 |
| 一 | Q3-96/6-2.2j | 195 | 660 | 25 | 36 |
| Q10-40/3-2.2J | 200 | 550 | 51 | 32 | |
| 一 | Q3-112/7-3J | 195 | 731 | 25 | 42 |
| 一 | Q12.5-80 / 4-5L1 | 230 | 750 | 51 | 82 |
| 一 | Q14-100 / 5-7.5l1 | 230 | 825 | 51 | 95 |
| نموذج |
قوة |
الاسمي حاضِر (أ) |
الأعلى. تدفق (م³/ساعة) |
الأعلى (م) |
يتراوح رؤساء (م) |
خط الكابل (م) |
Dim.mm (الطول × العرض × الارتفاع) |
غيغاواط. (كجم) |
20'-تحميل كول إن (سانت) |
||
| مرحلة واحدة |
ثلاث مراحل | كيلوواط | HP | ||||||||
| QD3-30 / 9-0.75 | 0.75 | 1 | 5.2 | 5 | 33 | 0~33 | 3*0.75-15 | 495x220x235 | 24 | 1170 | |
| QD3-45/3-1.1J | 1.1 | 1.5 | 7.3 | 5 | 53 | 0~47 | 3*1-15 | 535x220x235 | 27 | 900 | |
| QD6-32/2-1.1J | 14 | 37 | 20 ~ 35 | 3*1-15 | 535x220x235 | 27 | 900 | ||||
| QD6-32/2-1.1P | 14 | 37 | 20 ~ 35 | 3*1-15 | 535x220x235 | 24 | 900 | ||||
| QD3-55/4-1.5J | 1.5 | 2 | 9.5 | 5 | 64 | 0~62 | 3*1-18 | 610x220x235 | 32 | 810 | |
| QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-26/2-1.5J | 20 | 29 | 0~29 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-30/3-1.5J | 20 | 38 | 20 ~ 36 | 3*1-18 | 610x220x235 | 33 | 810 | ||||
| Qd10-30 / 3-1.5p | 20 | 38 | 20 ~ 36 | 3*1-18 | 610x220x235 | 29 | 810 | ||||
| QD15-20/2-1.5j | 23 | 28 | 0~29 | 3*1-18 | 570x220x215 | 30 | 1000 | ||||
| QD3-82 / 5-1.8J | 一 | 1.8 | 2.5 | 11.3 | 8 | 85 | 50 ~ 85 | 3*2-15 | 705x220x273 | 41 | 640 |
| QD12-36/3-1.8J | 21 | 43 | 10 ~ 40 | 3*2-15 | 670x205x275 | 38 | 640 | ||||
| QD3-96/6-2.2j | 2.2 | 3 | 13.8 | 8 | 104 | 55~104 | 3*2-15 | 770x220x273 | 45 | 560 | |
| QD10-40 / 3-2.2J | 22 | 44 | 0~43 | 3*2-15 | 705x220x273 | 40 | 640 | ||||
| 一 | QD3-30 / 9-0.75 | 0.75 | 1 | 2 | 5 | 33 | 0~33 | 4*0.75-15 | 495x220x235 | 22 | 990 |
| 一 | QD3-30/2-0.75p | 5 | 33 | 0~33 | 4*0.75-15 | 495x220x235 | 23 | 990 | |||
| 一 | QD3-45/3-1.1J | 1.1 | 1.5 | 2.7 | 5 | 53 | 0~47 | 4*0.75-15 | 535x220x235 | 25 | 900 |
| 一 | QD6-32/2-1.1J | 14 | 37 | 20 ~ 35 | 4*0.75-15 | 535x220x235 | 24 | 900 | |||
| 一 | QD6-32/2-1.1P | 14 | 37 | 20 ~ 35 | 4*0.75-15 | 535x220x235 | 23 | 900 | |||
| 一 | QD3-55/4-1.5J | 1.5 | 2 | 3.6 | 5 | 64 | 0~62 | 4*1-18 | 610x220x235 | 29 | 810 |
| 一 | QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 4*1-18 | 580x220x235 | 27 | 900 | |||
| 一 | QD10-26/2-1.5J | 20 | 29 | 0 ~ 30 | 4*1-18 | 535x220x235 | 28 | 900 | |||
| 一 | QD10-30/3-1.5J | 20 | 38 | 20 ~ 36 | 4*1-18 | 610x220x235 | 30 | 810 | |||
| 一 | Qd10-30 / 3-1.5p | 20 | 38 | 20 ~ 36 | 4*1-18 | 610x220x235 | 26 | 810 | |||
| 一 | QD15-20/2-1.5j | 23 | 28 | 0~28 | 4*1-18 | 525x220x215 | 26 | 1000 | |||
| 一 | QD3-82 / 5-1.8J | 1.8 | 2.5 | 4.3 | 8 | 85 | 50 ~ 88 | 4*1-15 | 705x220x273 | 37 | 640 |
| 一 | QD12-36/3-1.8 | 21 | 43 | 10 ~ 40 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD12-36/3-1.8p | 21 | 43 | 10 ~ 40 | 4*1-15 | 640x205x278 | 32 | 720 | |||
| 一 | QD3-96/6-2.2j | 2.2 | 3 | 5.1 | 8 | 104 | 55~104 | 4*1-15 | 705x220x273 | 40 | 640 |
| 一 | QD10-40 / 3-2.2J | 22 | 44 | 0~43 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD3-112/7-3J | 3 | 4 | 6.7 | 9 | 122 | 60 ~ 120 | 3*1.5+1*1-15 | 770x220x273 | 46 | 560 |
| 一 | QD12.5-80/4-5.5L1 | 5.5 | 7.5 | 12.6 | 31 | 89 | 52 ~ 85 | 3*1.5+1*1☆ | 1050x295x335 | 91 | 245 |
| 一 | QD14-100/5-7.5L1 | 7.5 | 10 | 16.8 | 31 | 109 | 66~108 | 3*2.5+1*1.5-30 | 1190x295x320 | 105 | 196 |
لا ينصح باستخدام مضخات الطرد المركزي تحت نطاق الرفع.
