مجال العملالاستهلاك الاسمي: 100 م3/ساعة
تقييم القيمة. منسوب المياه: 33 م
باعتبارها أجهزة صرف وري كهربائية محمولة، فإن المضخة الغاطسة QDX-L ذات استهلاك منخفض للمياه مناسبة على نطاق واسع لصناديق تعبئة المياه والأراضي الزراعية والمؤسسات الصناعية والتعدين ومواقع البناء والسفن والعائلات وتتميز بحجم أقل وخفيفة الوزن وسهولة التشغيل، وما إلى ذلك. إذا كانت المضخة مجهزة بمفتاح تحميل، فمن الممكن تحقيق التحكم الآلي. تحتوي هذه المضخة على مكثف أحادي الطور غير متزامن أو محرك غير متزامن ثلاثي الطور، مثبت بصمام حراري مدمج ويمكن إيقاف تشغيله تلقائيًا في حالة ارتفاع درجة الحرارة أو التحميل الزائد، وبالتالي ضمان التشغيل الآمن والموثوق في أصعب الظروف.
● درجة حرارة السائل القصوى + 40 درجة مئوية
● الرقم الهيدروجيني 6.5 - 8.5
● الحد الأقصى لمحتوى الرمل هو 0.1%.
● جسم صلب متوازن يمر 0.2 ملم
● معدل الطاقة 50 هرتز.
● الجهد الاسمي أحادي الطور هو 180 - 230 لجنة التصديق العليا، الجهد المقنن ثلاثي الطور - 360 - 380 للجنة التصديق العليا، النطاق - 10% - 10%.
● عمق الغوص من 0.5 إلى 5 م
مضخات Q (D) X - L صغيرة الحجم والوزن وهي مناسبة بشكل خاص لضخ المياه من الآبار الريفية وري الأراضي الزراعية وسقي الحدائق ورش المياه والحياة الأسرية، بالإضافة إلى تطبيقات أخرى مثل الصناعة والبناء وتربية الأحياء المائية وبرك الأسماك وغيرها.
تصميم المحرك جديد، وعمر الخدمة أطول.
تصميمات متينة محمولة من سبائك الألومنيوم.
عجلات بلاستيكية أو ألمنيوم هندسية عالية الأداء.
غطاء من الفولاذ المقاوم للصدأ
مرحلة واحدة الشريط العائمة التبديل
الفولتية أو الترددات الأخرى 60 هرتز
| الطاقة (كيلوواط) |
0.25 (220 فولت/50 هرتز) |
0.37 (220 فولت/50 هرتز) |
0.55 (220 فولت/50 هرتز) |
0.75 (220 فولت/50 هرتز) |
1.1 (220 فولت/50 هرتز) |
0.75 (380 فولت/50 هرتز) |
1.1 (380 فولت/50 هرتز) |
1.5 (380 فولت/50 هرتز) |
|

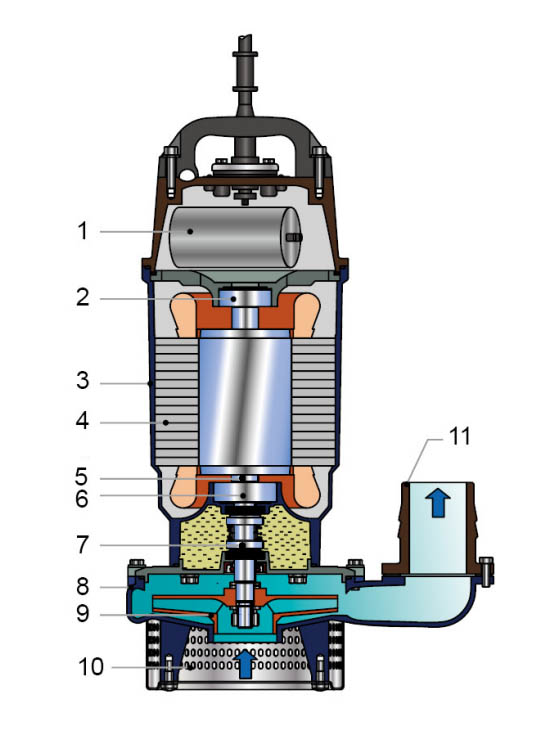

| 1 | المكثف | 10 فائق التوهج/450 فولت تيار متردد | 12 فائق التوهج/450 فولت تيار متردد | 18 فائق التوهج/450 فولت تيار متردد | 25 فائق التوهج/450 فولت تيار متردد | 30 فائق التوهج/450 فولت تيار متردد | / | / | / |
| 2 | تحمل العلوي | 6201-2Rz | 6201-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz |
| 3 | هال | الألومنيوم yl102 | |||||||
| 4 | محرك | محرك جاف تحت الماء | |||||||
| 5 | محور المحرك | الصلب 45 # | |||||||
| 6 | تحمل أقل | 6201-2Rz | 6202-2Rz | 6302-2Rz | 6302-2Rz | 6204-2Rz | 6302-2Rz | 6204-2Rz | 6204-2Rz |
| 7 | الختم الميكانيكي | 208-12/30 ب:أ/ب:أ(PTC) |
208-14/35 ب:أ/ب:أ(PTC) |
208-14/35 ب:أ/ب:أ(PTC) 208-14/35(2) ب:أ/ب:S(PTC) |
208-14/35 ب:أ/ب:أ(PTC) 208-14/35(2) ب:أ/ب:S(PTC) |
208-18/38 ب:أ/ب:أ(PTC) |
208-14/35 ب:أ/ب:أ(PTC |
208-18/38 ب:أ/ب:أ(PTC) |
208-18/38 ب:أ/ب:أ(PTC) |
| أ: الجرافيت، ب: السيراميك، ص: nbr | |||||||||
| 8 | جسم المضخة | الألومنيوم Zl102 / HT200 | |||||||
| 9 | عجلة | الألومنيوم ZL102 أو PPO-G3 | |||||||
| 10 | شاشة مجرب | الصلب المجلفن Q235A/430 | |||||||
| 11 | يصدّر | ستارة HT200 | |||||||

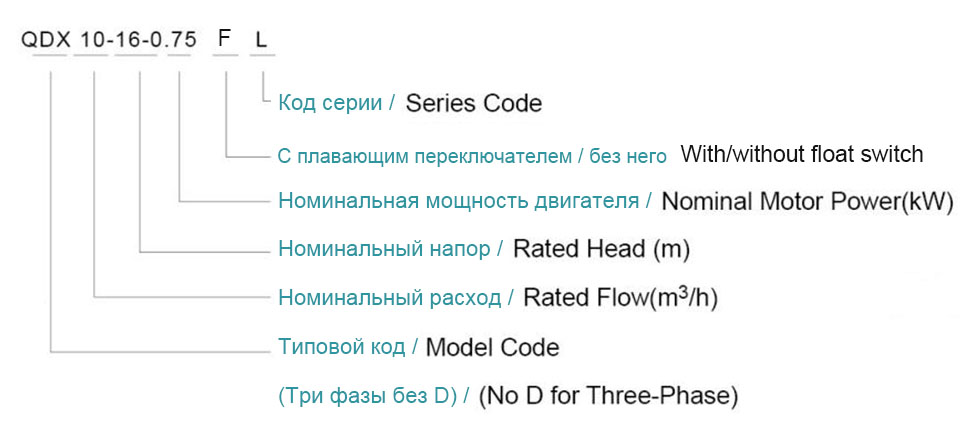

| أرقام | نموذج | قوة | تقييم القيمة. رأس | تقييم التكلفة.س | حجم الخروج | سرعة | تركيب الأسلاك | مواصفات الكابل | |
| كيلوواط | HP | M | م3/ساعة | مم | ص / دقيقة | m | كابل كهربائي | ||
| 1 | QDX1.5-12-025F | 0.25 | 0.34 | 12 | 1.5 | 25 | 2900 | 8 | 3*0.5*8 |
| 2 | QDX1.5-17-0.37F | 0.37 | 0.5 | 17 | 1.5 | 25 | 2900 | 8 | 3*0.5*8 |
| 3 | QDX1.5-25-0.55F | 0.55 | 0.75 | 25 | 1.5 | 25 | 2900 | 8 | 3*0.75*8 |
| 4 | QDX3-20-0.55 | 0.55 | 0.75 | 20 | 3 | 32 | 2900 | 8 | 3*0.75*8 |
| 5 | QDX10-12-0.55F | 0.55 | 0.75 | 12 | 10 | 40 | 2900 | 8 | 3*0.75*8 |
| 6 | QDX15-7-0.55F | 0.55 | 1 | 7 | 15 | 50 | 2900 | 8 | 3*0.75*8 |
| 7 | QDX1.5-32-0.75F | 0.75 | 1 | 32 | 1.5 | 25 | 2900 | 8 | 3*1*8 |
| 8 | Qdx3-24-0.75f | 0.75 | 1 | 24 | 3 | 32 | 2900 | 8 | 3*1*8 |
| 9 | Qdx8-18-0.75f | 0.75 | 1 | 18 | 8 | 40 | 2900 | 8 | 3*1*8 |
| 10 | QDX10-16-0.75F | 0.75 | 1 | 16 | 10 | 50 | 2900 | 8 | 3*1*8 |
| 11 | QDX15-10-0.75F | 0.75 | 1 | 10 | 15 | 65 | 2900 | 8 | 3*1*8 |
| 12 | QDX30-6-0.75f | 0.75 | 1 | 5 | 30 | 80 | 2900 | 8 | 3*1*8 |
| 13 | QDX3-30-1.1F | 1.1 | 1.5 | 30 | 3 | 25 | 2900 | 8 | 3*1.5*8 |
| 14 | QDX7-26-1.1F | 1.1 | 1.5 | 50 | 2900 | 8 | 3*1.5*8 | ||
| 15 | QDX15-15-1.1F | 1.1 | 1.5 | 15 | 15 | 50 | 2900 | 8 | 3*1.5*8 |
| 16 | QDX18-14-1.1F | 1.1 | 1.5 | 14 | 18 | 65 | 2900 | 8 | 3*1.5*8 |
| 17 | QDX40-7-1.1F | 1.1 | 1.5 | 7 | 40 | 80 | 2900 | 8 | 3*1.5*8 |
| 18 | QDX7-33-1.5F | 1.5 | 2 | 33 | 7 | 50 | 2900 | 8 | 3*1.5*8 |
| 19 | Qdx6-26-1.5f | 1.5 | 2 | 28 | 18 | 50 | 2900 | 8 | 3*1.5*8 |
| 20 | QDX15-18-1.5F | 1.5 | 2 | 18 | 15 | 50 | 2900 | 8 | 3*1.5*8 |
| 21 | QDX18-16-1.5F | 1.5 | 2 | 16 | 18 | 65 | 2900 | 8 | 3*1.5*8 |
| 22 | QDX40-9-1.5F | 1.5 | 2 | 9 | 40 | 80 | 2900 | 8 | 3*1.5*8 |
| 23 | QDX50-7-1.5F | 1.5 | 2 | 7 | 50 | 100 | 2900 | 8 | 3*1.5*8 |
| 24 | QDX20-26-2.2F | 2.2 | 3 | 26 | 20 | 65 | 2900 | 8 | 3*2*8 |
| 25 | QDX40-15-2.2f | 2.2 | 3 | 15 | 40 | 80 | 2900 | 8 | 3*2*8 |
| 26 | QDX65-8-2.2F | 2.2 | 3 | 8 | 65 | 100 | 2900 | 8 | 3*2*8 |
| 27 | QDX100-6-2.2F | 2.2 | 3 | 6 | 100 | 150 | 2900 | 10 | 3*2.5*8 |
