التثبيت والاستخدامالتركيبات النحاسية للممر مصنوعة من النحاس، وصمامات فحص مدمجة، وتصميم ختم فريد واختيار المواد المطاطية في صمامات الفحص، بحيث يتكيف المنتج مع ظروف العمل الأكثر قسوة والظروف الأكثر صرامة. سيتم أيضًا دمج خمسة هياكل مصممة خصيصًا للنظام التحويلي للضغط الثابت بواسطة مستشعرات الضغط وخزانات الضغط ومقاييس الضغط لجعل التثبيت أكثر ملاءمة والنظام أكثر نظافة. إن الامتثال الكامل للمعايير العالية ومتطلبات السلامة البيئية في دول مثل Ell والولايات المتحدة الأمريكية، يزيل مخاوف المستخدمين بشأن السلامة والصحة ويتمتع بإمكانيات فريدة في أنظمة دعم الحياة.

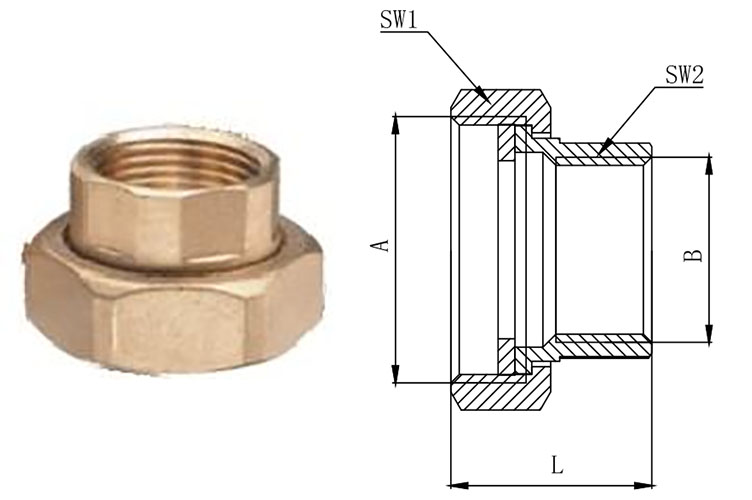

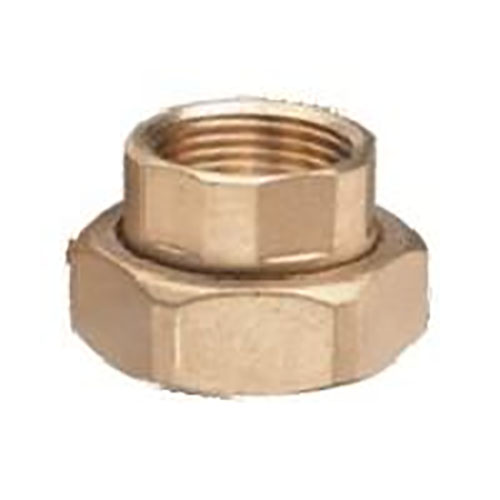

| الاتحاد المباشر (FF) | ||||||
| نموذج | A | B | Sw1 | SW2 | L | الكتلة (جرام) |
| F-C3011 | F 1-½" | واو ¾" | 52 | 31 | 32 | 155 |
| F 1-½" | واو 1" | 52 | 37 | 36 | 165 | |
| واو 2" | F 1-¼" | 63 | 46 | 30 | 241 | |

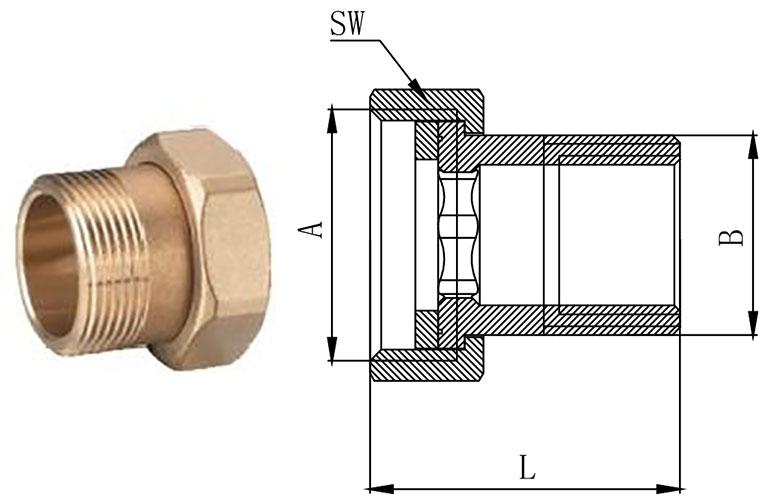

| الاتحاد المباشر (MF) | |||||
| نموذج | A | B | Sw1 | L | الكتلة (جرام) |
| F-C3012 | واو 1" | م ½" | 36.5 | 34 | 85 |
| واو 1" | م ¾" | 36.5 | 41 | 105 | |
| F 1-½" | م 1" | 52 | 34 | 175 | |

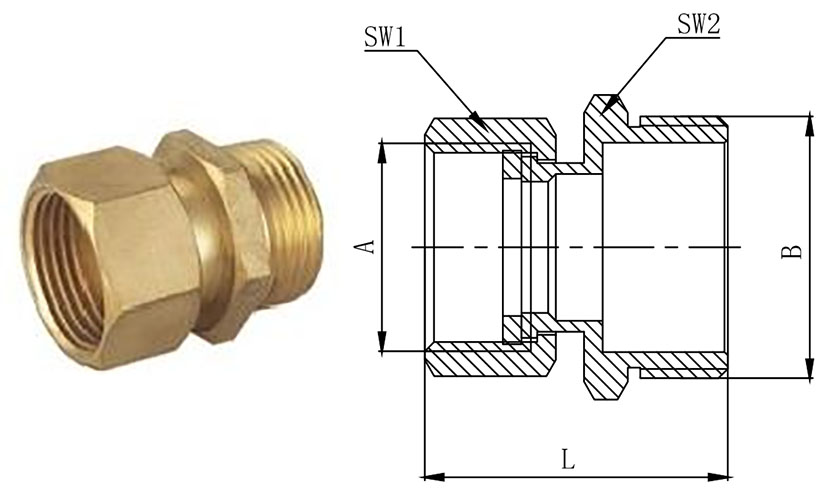

| الاتحاد المباشر (مم) | ||||||
| نموذج | A | B | Sw1 | SW2 | L | الكتلة (جرام) |
| F-C3013 | م 1" | م 1" | 36 | 37 | 48.5 | 150 |
| م 1" | م 1-¼" | 36 | 42 | 48.5 | 180 | |

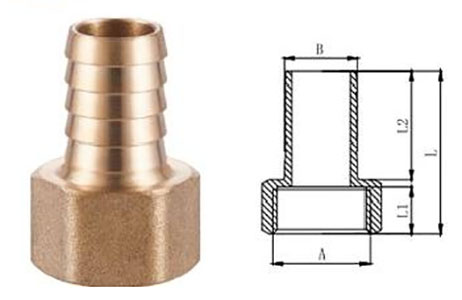

| خرطوم النيبل (و) | ||||||
| نموذج | A | B | C | L2 | L | الكتلة (جرام) |
| F-C3014 | ف ½" | 8 | 12.5 | 23 | 38 | 35 |
| ف ½" | 9 | 12.5 | 23 | 38 | 36 | |
| ف ½" | 10 | 12.5 | 23 | 38 | 37 | |
| ف ½" | 12 | 12.5 | 23 | 38 | 38 | |
| ف ½" | 14 | 12.5 | 23 | 38 | 39 | |
| ف ½" | 16 | 12.5 | 23 | 38 | 42 | |
| ف ½" | 18 | 12.5 | 23 | 38 | 44 | |
| ف ½" | 20 | 12.5 | 23 | 38 | 48 | |
| واو ¾" | 14 | 14 | 23 | 39.5 | 57 | |
| واو ¾" | 16 | 14 | 23 | 39.5 | 58 | |
| واو ¾" | 18 | 14 | 23 | 39.5 | 59 | |
| واو ¾" | 20 | 14 | 23 | 39.5 | 71 | |
| واو ¾" | 25 | 14 | 23 | 39.5 | 78 | |
| F1 " | 20 | 15 | 23 | 41 | 94 | |
| F1 " | 25 | 15 | 23 | 41 | 94 | |
| F1 ¼ " | 32 | 16 | 33 | 52 | 159 | |
| F1-½ ” | 40 | 15.5 | 44.5 | 63 | 213 | |
| F2" | 50 | 20 | 55.5 | 75.5 | 372 | |

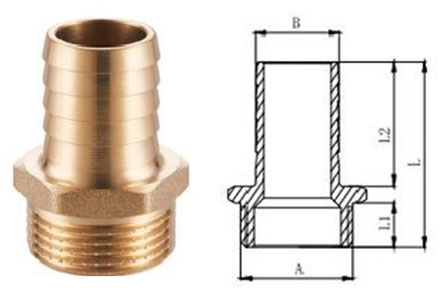

| خرطوم نيبل (م) | ||||||
| نموذج | A | B | L1 | L2 | L | الكتلة (جرام) |
| F-C3015 | م ¼" | 10 | 10 | 23 | 38 | 20 |
| م ¼" | 12 | 10 | 23 | 38 | 22 | |
| م ¼" | 14 | 10 | 23 | 38 | 23 | |
| م ½" | 8 | 11 | 23 | 40 | 28 | |
| م ½" | 9 | 11 | 23 | 40 | 32 | |
| م ½" | 10 | 11 | 23 | 40 | 32 | |
| م ½" | 12 | 11 | 23 | 40 | 32 | |
| م ½" | 14 | 11 | 23 | 40 | 34 | |
| م ½" | 16 | 11 | 23 | 40 | 37 | |
| م ½" | 18 | 11 | 23 | 40 | 40 | |
| م ½" | 20 | 11 | 23 | 40 | 43 | |
| م ¾" | 14 | 11 | 23 | 40 | 48 | |
| م ¾" | 16 | 11 | 23 | 40 | 49 | |
| م ¾" | 18 | 11 | 23 | 40 | 54 | |
| م ¾" | 20 | 11 | 23 | 40 | 55 | |
| م ¾" | 25 | 11 | 23 | 40 | 61 | |
| م 1" | 20 | 15 | 23 | 45 | 89 | |
| م 1" | 25 | 15 | 23 | 45 | 90 | |
| م 1" | 32 | 15 | 23 | 45 | 112 | |
| م 1-¼" | 25 | 15 | 23 | 45 | 130 | |
| م 1-½" | 40 | 19 | 44.5 | 69.5 | 255 | |
| م 2" | 50 | 21 | 55.5 | 82.5 | 396 | |

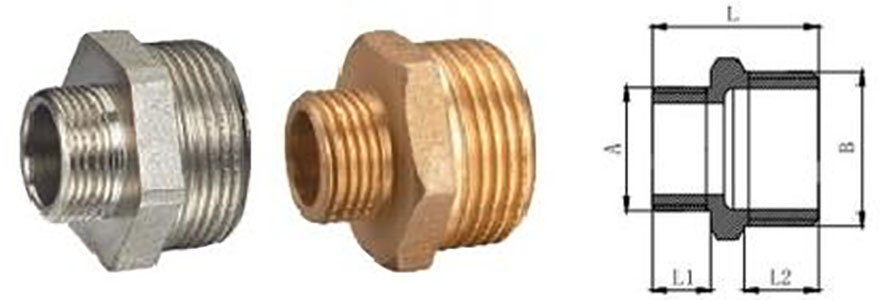

| المكونات فلانجر |
|||||
| نموذج | A | B | L1 | L2 | L |
| F-C3016 | م ¼" | م ⅜" | 7.5 | 9 | 21 |
| م ¼" | م ½" | 7.5 | 11 | 23 | |
| م ⅜" | م ½" | 9 | 11 | 24.5 | |
| م ⅜" | م ¾" | 9 | 12.5 | 26.5 | |
| م ½" | م ¾" | 11.5 | 12.5 | 29 | |
| م ½" | م 1" | 11.5 | 14 | 30 | |
| م ¾" | م 1" | 12 | 14 | 31 | |
| م ½" | م 1-¼" | 11.5 | 16 | 33 | |
| م ¾" | م 1-¼" | 13 | 16 | 34.5 | |
| م 1" | م 1-¼" | 13.5 | 16 | 35 | |
| م ½" | م 1-½" | 11.5 | 16.5 | 33.5 | |
| م ¾" | م 1-½" | 13 | 16.5 | 35 | |
| م 1" | م 1-½" | 13 | 16.5 | 35 | |
| م 1-¼" | م 1-½" | 16 | 16.5 | 38 | |
| م ¾" | م 2" | 13 | 20 | 39 | |
| م 1" | م 2" | 14 | 20 | 40 | |
| م 1-¼" | م 2" | 16 | 20 | 42 | |
| م 1-½" | م 2" | 16.5 | 20 | 42.5 | |
| م 2" | م 2-½" | 20 | 25 | 54 | |
| م 2" | م 3" | 20 | 27 | 57 | |
| م 2-½" | م 3" | 27 | 25 | 62 | |

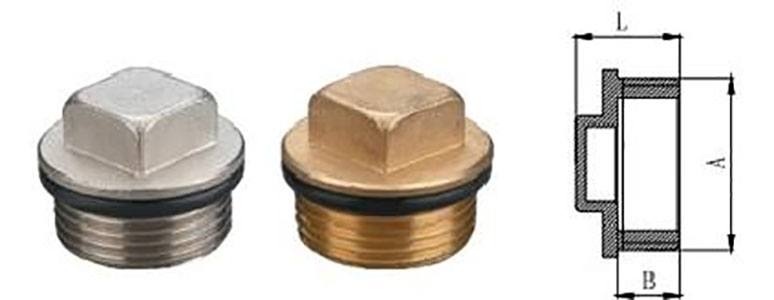

| المكونات فلانجر |
||||
| نموذج | مقاس | A | B | L |
| F-C3017 | ⅛" | م ⅛" | 7 | 14 |
| ¼" | م ¼" | 7 | 14 | |
| ⅜" | م ⅜" | 7 | 14 | |
| ½" | م ½" | 9 | 17 | |
| ¾" | م ¾" | 11 | 19.5 | |
| 1" | م 1" | 11.5 | 21.5 | |
| 1-¼" | M1-¼" | 12.5 | 25.5 | |
| 1-½" | M1-½" | 13 | 28.5 | |
| 2" | م 2" | 17 | 34.5 | |
| 2-¼" | م2-¼ | 18.5 | 36 | |
| 2-½" | م2-½ " | 20 | 39.5 | |
| 3" | م 3" | 24 | 46.5 | |
| 4" | م 4" | 28 | 55.5 | |

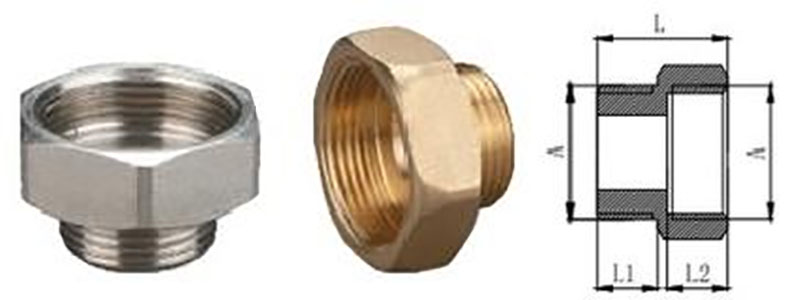

| متساوي على التوالي (MF) | |||||
| نموذج | A | B | L1 | L2 | L |
| F-C3018 | ¼" | م ¼" | 8 | 9 | 18.5 |
| ⅜" | م ⅜" | 8.5 | 9 | 18 | |
| ½" | م ½" | 10.5 | 11 | 22.5 | |
| ¾" | م ¾" | 12 | 12.5 | 26.5 | |
| 1" | م 1" | 13 | 15 | 30.5 | |
| 1-¼" | M1-¼" | 15 | 16 | 33 | |
| 1-½" | M1-½" | 15.5 | 17 | 35 | |
| 2" | م 2" | 19.5 | 20 | 42.5 | |

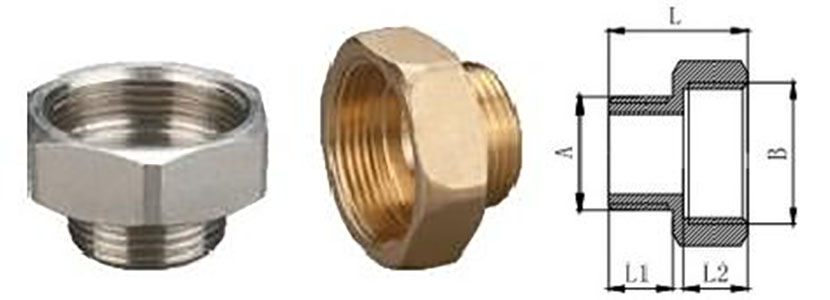

| تخفيض مستقيم (MF) | |||||
| نموذج | A | B | L1 | L2 | L |
| F-C3019 | م ¼" | م ⅜" | 8 | 10 | 20 |
| م ¼" | م ½" | 8 | 11 | 21 | |
| م ⅜" | م ¼" | 8.5 | 9 | 19 | |
| م ⅜" | م ½" | 8.5 | 11 | 21.5 | |
| م ½" | م ⅜" | 11 | 8.5 | 21.5 | |
| م ½" | م ¾" | 11 | 12 | 25 | |
| م ½" | م 1" | 11 | 15 | 28 | |
| م ½" | M1-¼" | 11 | 16 | 30 | |
| م ¾" | م ½" | 12 | 11 | 24 | |
| م ¾" | م 1" | 12 | 14.5 | 29 | |
| م ¾" | M1-¼" | 12 | 16 | 31 | |
| م 1" | م ¾" | 13 | 12 | 27 | |
| م 1" | M1-¼" | 13 | 16 | 32 | |
| م 1" | M1-½" | 13 | 17 | 34 | |
| م 1" | م 2" | 13 | 19.5 | 38 | |
| م 1-¼" | M1-½" | 16 | 17 | 36 | |
| م 1-¼" | م 2" | 16 | 19.5 | 40 | |
| م 1-½" | م 2" | 17 | 19.5 | 40.5 | |
| م 2" | M1-½" | 19 | 17 | 34 | |
| م 2" | م2-½ " | 19 | 25.5 | 19 | |

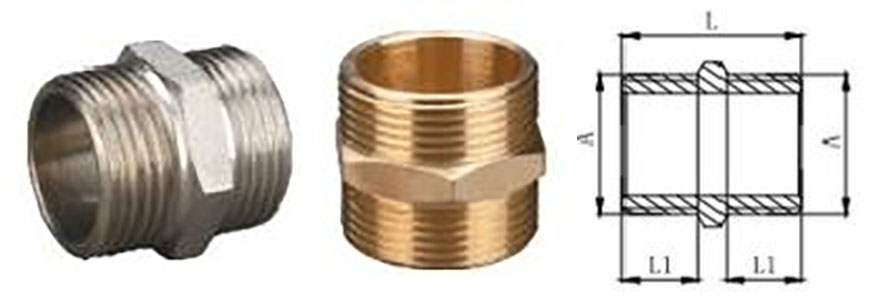

| حلمة متساوية | ||||
| نموذج | مقاس | A | L | L |
| F-C3020 | ⅛" | م ⅛" | 8 | 19.5 |
| ¼" | م ¼" | 8.5 | 21 | |
| ⅜" | م ⅜" | 9 | 22.5 | |
| ½" | م ½" | 10.5 | 25.5 | |
| ¾" | م ¾" | 12 | 29 | |
| 1" | م 1" | 13 | 31.5 | |
| 1-¼" | M1-¼" | 15 | 35.5 | |
| 1-½" | M1-½" | 16.5 | 39 | |
| 2" | م 2" | 19 | 45 | |
| 2-½" | م2-½ " | 25 | 58 | |
| 3" | م3 | 27 | 63 | |
| 4" | م4 " | 35 | 81 | |
