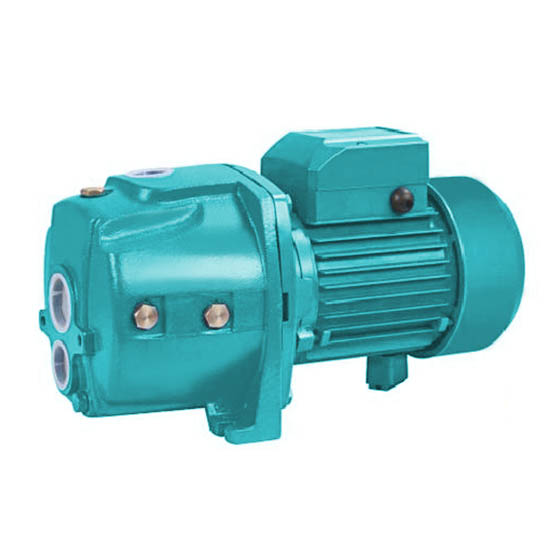

تلتزم المضخة النفاثة JDW للآبار العميقة بتقديم حلول مخصصة لتلبية المتطلبات المحددة لمضخة JDW النفاثة للآبار العميقة.
مواد• غلاف المضخة: من الحديد الزهر
• حامل المضخة: من الحديد الزهر
• غلاف المحرك: الألومنيوم
• المكره: نحاس
• الناشر: نوريل
• محور المحرك: الفولاذ الكربوني، AlS1304 SS (إذا لزم الأمر)
• الختم الميكانيكي: SIC / الجرافيت
• محرك حثي ثنائي القطب (ن = 2850 دورة في الدقيقة)
• فئة العزل ب
• حماية IP44
• الخدمة المستمرة Sl
• واقي حراري أحادي الطور
• مرحلة واحدة 220 فولت / 50 هرتز، 60 هرتز (إذا لزم الأمر)
• ثلاث مراحل 380 فولت / 50 هرتز، 60 هرتز (إذا لزم الأمر)
| مضخة الحقن العميق JDW | ||||||||||||||||
| نموذج | طاقة الإدخال | النظام المنسق | كمية لتر في الساعة | |||||||||||||
| 0 | 120 | 240 | 360 | 480 | 600 | 720 | 840 | 960 | 1080 | 1200 | ||||||
| كيلوواط | HP | |||||||||||||||
| إجمالي الرأس الديناميكي (م) | ||||||||||||||||
| JDW1A-2 | 0.75 | 1.0 | 15 | 50 | 46 | 42 | 39 | 35 | 32 | 30 | 27 | 24 | 21 | 19 | ||
| JDW2A-2 | 1.1 | 1.5 | 15 | 85 | 78 | 74 | 70 | 66 | 61 | 57 | 53 | 48 | 44 | 40 | ||
| JDW1A-2 | 0.75 | 1.0 | 20 | 38 | 33 | 29 | 26 | 23 | 21 | 18 | 16 | 14 | ||||
| JDW2A-2 | 1.1 | 1.5 | 20 | 71 | 63 | 58 | 84 | 50 | 46 | 43 | 39 | 36 | 34 | |||
| JDW1A-2 | 0.75 | 1.0 | 25 | 32 | 28 | 25 | 23 | 20 | 21 | 17 | 14 | |||||
| JDW2A-2 | 1.1 | 1.5 | 25 | 64 | 59 | 55 | 51 | 47 | 46 | 43 | 39 | 36 | ||||
| JDW1A-2 | 0.75 | 1.0 | 30 | 27 | 22 | 18 | 15 | |||||||||
| JDW2A-2 | 1.1 | 1.5 | 30 | 56 | 50 | 46 | 42 | |||||||||
| JDW1A-2 | 0.75 | 1.0 | 35 | 21 | 15 | 38 | 34 | |||||||||
| JDW2A-2 | 1.1 | 1.5 | 35 | 51 | 45 | 41 | 37 | 33 | ||||||||
| JDW2A-2 | 1.1 | 1.5 | 41 | 36 | 33 | |||||||||||
| JDW2A-2 | 1.1 | 1.5 | 36 | 30 | ||||||||||||
| مضخة الحقن العميق JDW | |||
| نموذج | جي دي دبليو 1أ-2 | جي دي دبليو 2أ-2 | |
| الطاقة (كيلوواط) | 0.75 | 1.1 | |
| الطاقة (حصان) | 1.0 | 1.5 | |
| أدخل الخروج | 1¼"×1"×1" | 1¼"×1"×1" | |
| الحد الأقصى للتدفق (لتر / دقيقة) | 28 | 30 | |
| الحد الأقصى للرأس (م) | 80 | 100 | |
| أقصى مدى (م) | 25 | 35 | |
| غيغاواط (كجم) | 19 | 32.2 | |
| حجم الحشو (مم) | 423×288×245 | 525×235×295 | |
| الكمية (قطعة/20 حاوية نمطية) | 1010 | 760 | |

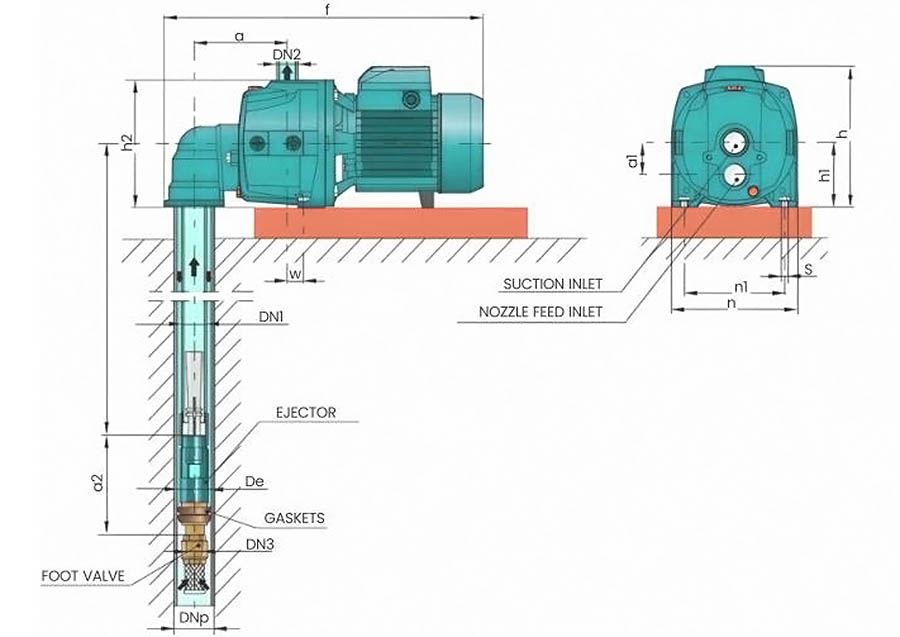

| دنب | 2" | 2" | |
| الاسم المميز1 | 1¼" | 1¼" | |
| DN2 | 1" | 1" | |
| DN3 | 1" | 1" | |
| ل | 49 | 49 | |
| تأمل (مم) |
a | 75 | 75 |
| a1 | 46 | 46 | |
| a2 | 123 | 123 | |
| f | 374 | 374 | |
| h | 206 | 206 | |
| h1 | 97 | 97 | |
| i | 184 | 184 | |
| n | 190 | 190 | |
| ن1 | 149 | 149 | |
| w | 24 | 24 | |
| s | 10 | 10 | |
