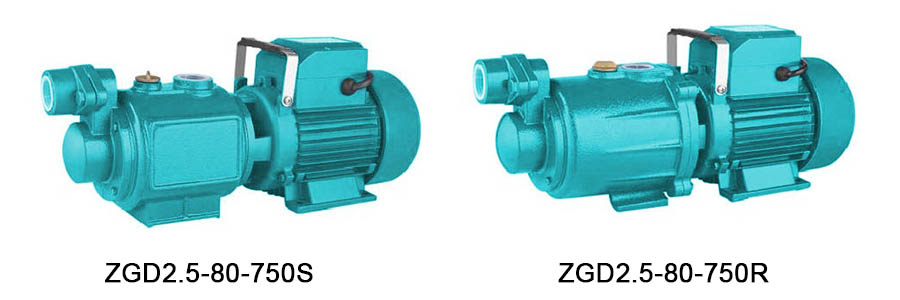

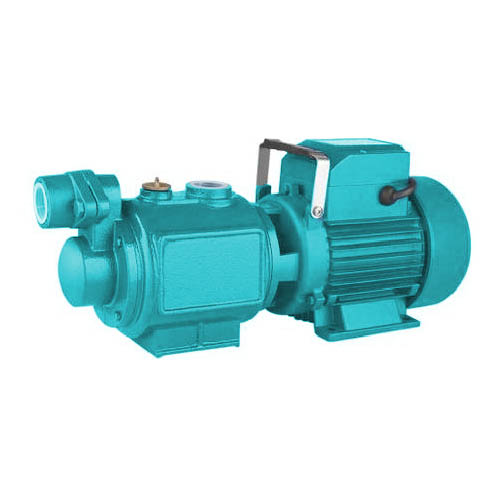

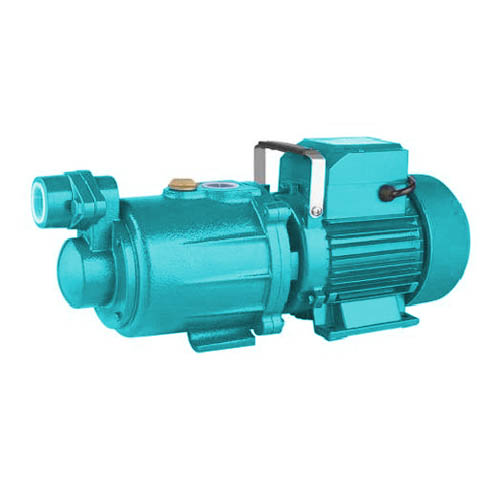

تقدم العلامة التجارية ZEN باستمرار أحدث مضخة التحضير الذاتي اللولبية ZGD لتلبية الاحتياجات المتزايدة لعملائنا.
طلبيتم استخدامه لتنقية المياه والسوائل غير العدوانية كيميائياً للمواد المستخدمة في تصنيع المضخات.
تم تصميم المضخات النفاثة ذاتية التحضير لضخ المياه حتى في وجود الهواء. نظرًا لموثوقيته وسهولة استخدامه، يوصى باستخدامه في التطبيقات المنزلية مثل توزيع المياه مع أجهزة الضغط الصغيرة أو المتوسطة، وكذلك لري الحدائق ومناطق التوزيع.
يجب تركيب المضخات في بيئة مغلقة أو على الأقل محمية من سوء الأحوال الجوية.
• درجة حرارة السائل تصل إلى 60 درجة مئوية
• درجة الحرارة المحيطة تصل إلى 40 درجة مئوية
• ارتفاع إجمالي الاستنشاق إلى 9 م
• غلاف المضخة: من الحديد الزهر
• حامل المضخة: من الحديد الزهر
• غلاف المحرك: الألومنيوم
• المكره: المسمار
• الناشر: نوريل
• محور المحرك: الفولاذ الكربوني AlSI304 SS إذا لزم الأمر
• الختم الميكانيكي: السيراميك / الجرافيت (0.5 حصان)، SIC / الجرافيت
• محرك حثي ثنائي القطب (ن = 2850 دورة في الدقيقة)
• فئة العزل ب
• حماية IP44
• الخدمة المستمرة Sl
• واقي حراري أحادي الطور
• مرحلة واحدة 220 فولت / 50 هرتز 60 هرتز (إذا لزم الأمر)
• ثلاث مراحل 380 فولت / 50 هرتز، 60 هرتز (إذا لزم الأمر)
| نموذج | طاقة الإدخال | س (م²/ساعة) | 0 | 0.6 | 0.9 | 1.2 | 1.8 | 2.1 | 2.5 | |||||||
| كيلوواط | HP | س (لتر / دقيقة) | 0 | 10 | 15 | 20 | 30 | 55 | 40 | |||||||
| ZGD1.8-70-550R | 0.55 | 0.75 | ح (م) | 75 | 50 | 30 | 20 | 10 | ||||||||
| ZGD2.5-80-750R | 0.75 | 1 | 85 | 60 | 50 | 40 | 30 | 20 | 10 | |||||||
| ZGD1.8-70-550S | 0.55 | 0.75 | 75 | 50 | 30 | 20 | 10 | |||||||||
| ZGD2.5-80-750S | 0.75 | 1 | 85 | 60 | 50 | 40 | 30 | 20 | 10 | |||||||

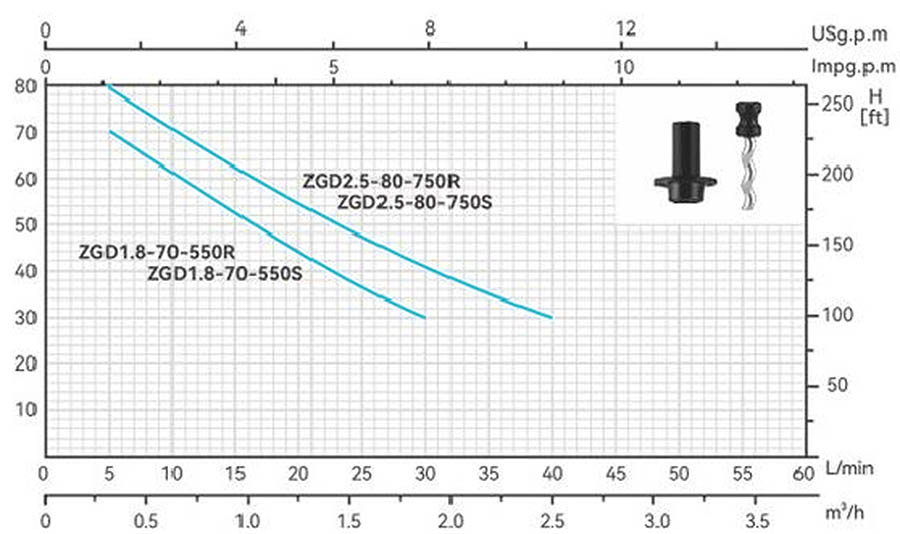

الرسم البياني للأداء n = 2850 دورة في الدقيقة
| نموذج | أدخل الخروج | شمال غرب | الطول × العرض × الارتفاع | ||
| (بوصة) | (كجم) | (مم) | |||
| ZGD1.8-70-550R | 1"×1" | 11.6 | 465×185×220 | ||
| ZGD2.5-80-750R | 1"×1" | 12.4 | 465×185×220 | ||
| ZGD1.8-70-550S | 1"×1" | 11.4 | 465×185×220 | ||
| ZGD2.5-80-750S | 1"×1" | 12.2 | 465×185×220 | ||

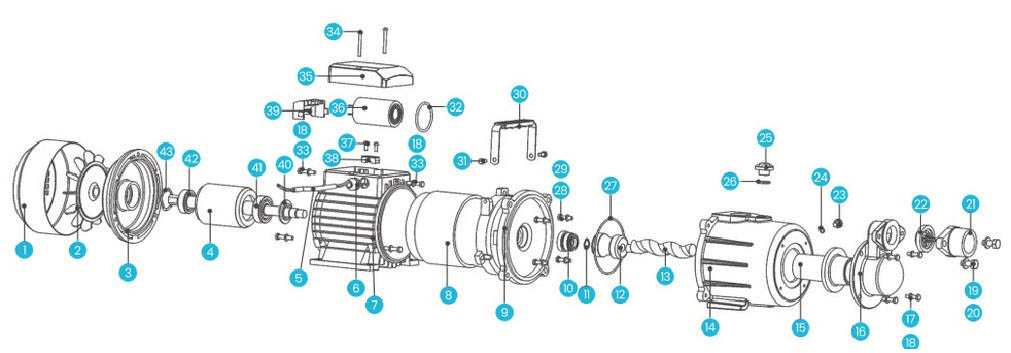

| أرقام | ملحوظات | أرقام | ملحوظات | أرقام | ملحوظات | أرقام | ملحوظات | |||||||
| 1 | غطاء المروحة | 12 | يدعم | 23 | تحميل المكونات | 34 | مزلاج | |||||||
| 2 | معجب | 13 | أفسد | 24 | "يا" الدائري | 35 | غطاء المشبك | |||||||
| 3 | قبعة الطيار | 14 | غلاف المضخة | 25 | تحميل المكونات | 36 | مكثف | |||||||
| 4 | الدوار | 15 | بندق | 26 | "يا" الدائري | 37 | مزلاج | |||||||
| 5 | كابل كهربائي | 16 | غطاء مبيت المضخة | 27 | "يا" الدائري | 38 | اضغط على الكابل | |||||||
| 6 | في فيرليا | 17 | تحميل المكونات | 28 | تحميل المكونات | 39 | لوحة لقط | |||||||
| 7 | اسطوانة | 18 | غسالة الربيع | 29 | غسالة الربيع | 40 | الحماية من السقوط | |||||||
| 8 | الجزء الثابت | 19 | تحميل المكونات | 30 | مقبض | 41 | علاقة | |||||||
| 9 | قوس المضخة | 20 | غسالة الربيع | 31 | تحميل المكونات | 42 | علاقة | |||||||
| 10 | الختم الميكانيكي | 21 | غطاء المدخل | 32 | "يا" الدائري | 43 | حلقة مفتوحة | |||||||
| 11 | حلقة المشبك | 22 | صمام الاختيار | 33 | تحميل المكونات | |||||||||
