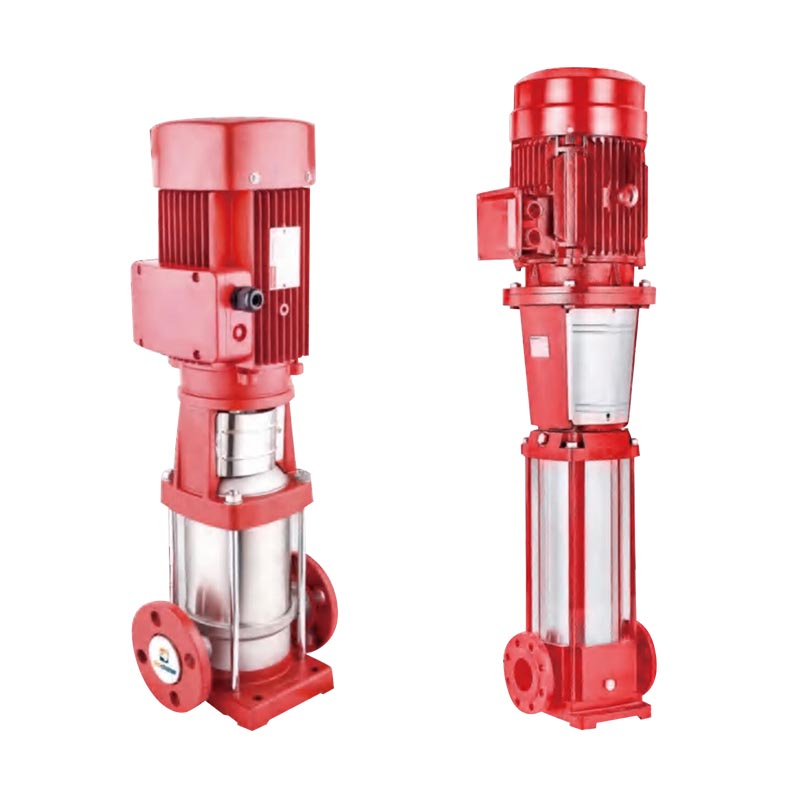

CDL/CDLF SS 304 مضخة طرد مركزي عمودية متعددة المراحل
  • CDL/CDLF SS 304 مضخة طرد مركزي عمودية متعددة المراحل CDL/CDLF SS 304 مضخة طرد مركزي عمودية متعددة المراحل

CDL/CDLF SS 304 مضخة طرد مركزي عمودية متعددة المراحل

تتميز مضخة الطرد المركزي العمودية متعددة المراحل ZEN Machinery CDL/CDLF S.S 304 بتصميم عمودي متعدد المراحل مع منافذ مدخل ومخرج تقع على نفس الخط الأفقي، مما يضمن الدمج وتوفير المساحة. نحن نقدم نسختين رئيسيتين: مضخة CDL لها رأس وقاعدة من الحديد الزهر، في حين أن المكره والعمود مصنوعان من الفولاذ المقاوم للصدأ؛ من ناحية أخرى، فإن مضخة CDLF تحتوي على جميع الأجزاء المتلامسة مع الوسط الذي يتم ضخه والمصنوع من الفولاذ المقاوم للصدأ. تم تجهيز جميع الموديلات بمحركات YE3 عالية الكفاءة (فئة الحماية IP55، فئة العزل F)، ومحامل عالية الجودة، وأختام ميكانيكية مقاومة للتآكل، مما يضمن التشغيل المستقر. إنها قادرة على ضخ السوائل في درجات حرارة تتراوح من -10 درجة مئوية إلى +120 درجة مئوية. باختيارك ZEN، فإنك تختار التشغيل المتين والموثوق.

إرسال استفسار

وصف المنتج

مجال التطبيق

مضخة الطرد المركزي العمودية متعددة المراحل ZEN CDL/CDLF SS 304 عالية الجودة، وتسمى أيضًا مضخة متعددة المراحل من الفولاذ المقاوم للصدأ، مناسبة لأنظمة العمليات الصناعية، وأنظمة الغسيل والتنظيف، وضخ الأحماض والقلويات، وأنظمة الترشيح، وتعزيز المياه، ومعالجة المياه، والتكييف، والري، وأنظمة الحماية من الحرائق، إلخ.

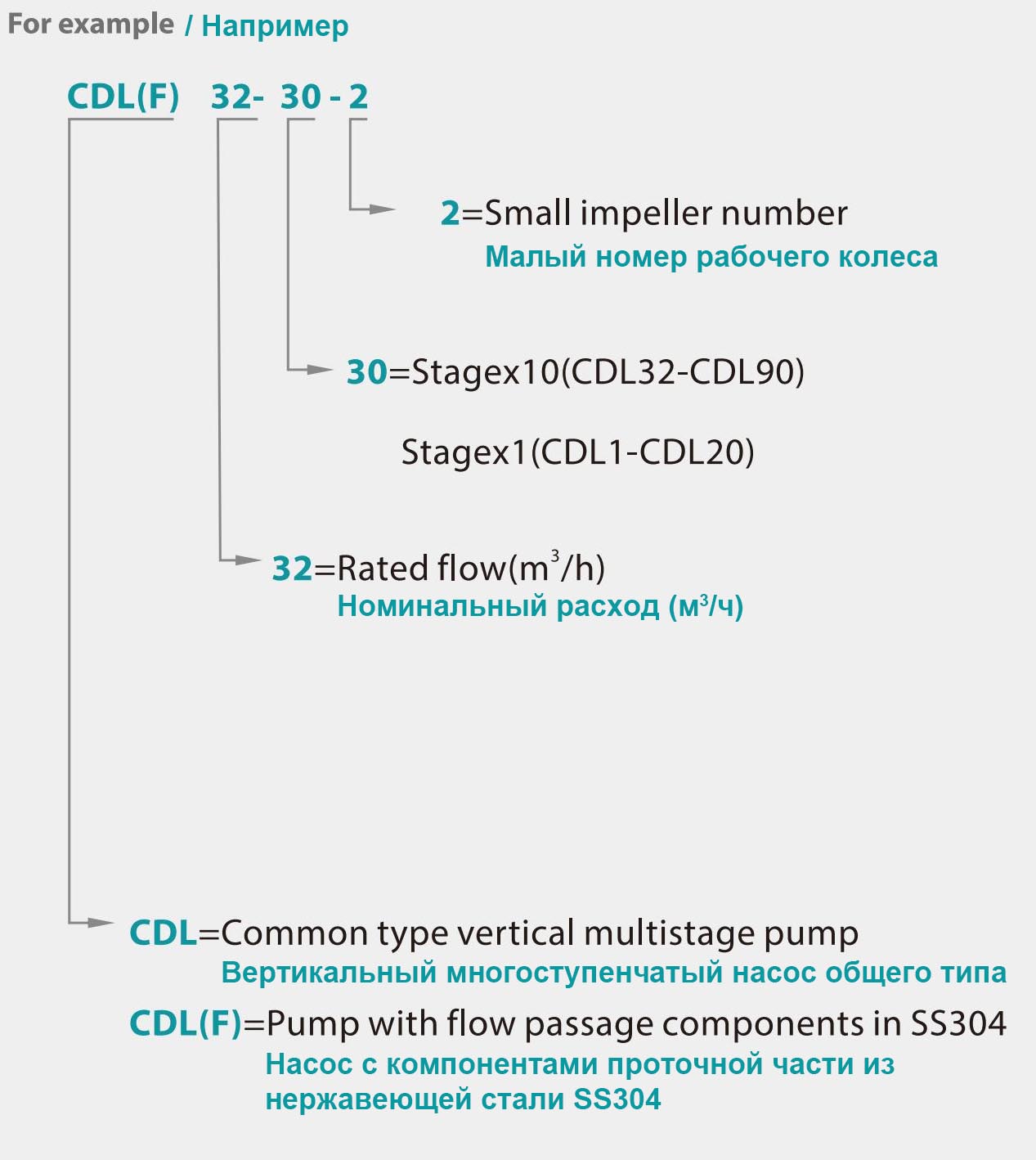

نماذج الكود

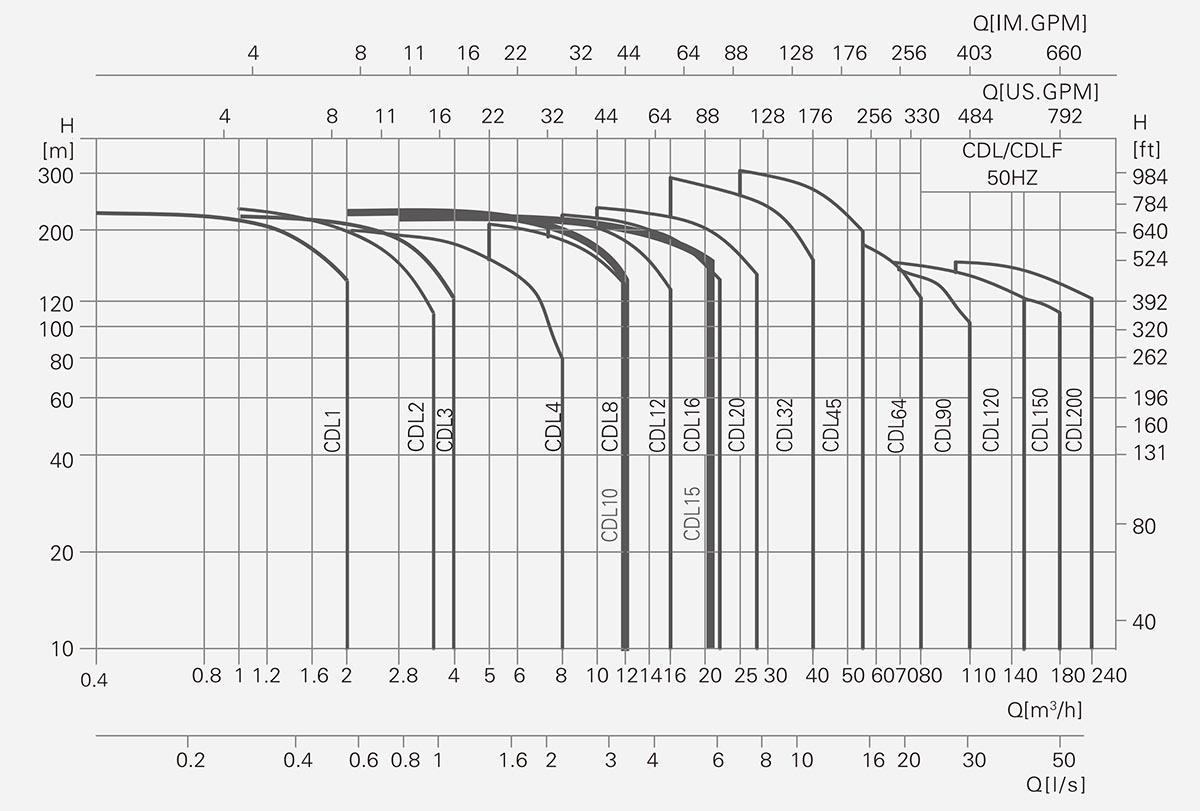

نطاق الأداء


مجموعة المنتجات

المعلمة الرئيسية CDL1 CDL2 CDL3 CDL4 CDL8 CDL12 CDL16 CDL20 CDL32 CDL45 CDL64 CDL90 CDL120 CDL150 CDL200
معدل التدفق الاسمي (m³/h) 1 2 3 4 8 12 16 20 32 42 65 85 120 150 200
معدل التدفق الاسمي (لتر/ثانية) 028 0.56 083 1.1 2.2 3.3 4.4 56 8.9 12.5 178 25 33 41.6 55.6
نطاق معدل التدفق (م³/ساعة) 0.7-24 1-35 1.2-4.4 15-7 5-12 7-16 8-22 10-28 16-40 25-55 30-80 50-110 60-150 80-180 100-240
نطاق التدفق (لتر / ثانية) 0.19-067 028-0.97 033-122 042-19 14-33 1.9-4.4 2.2-6.1 28-7.8 4.4-11.1 6.9-15.3 8.3-22.2 138-305 16.7-41.7 22-50 27.8-66.7
أقصى ضغط (بار) 22 23 22 21 21 22 22 23 29 30 22 17 16 16 16
قوة المحرك (كيلوواط) 0.37-22 0.37-3 0.37-3.0 0.37-4 0.75-7.5 1.5-11 2.2-15 1.1-18.5 1.5-30 30-45 4.0-45 5.5-45 11-75 11-75 18.5-110
نطاق درجة الحرارة (درجة مئوية) -15~+120
أقصى قدر من الكفاءة (٪) 44 46 57 57 62 63 66 69 73 75 76 77 74 73 79
شفة DN25 DN25 د 32 DN32 Tn40 DN50 DN50 DN50 DN65 DN80 DN100 DN100 DN125 DN125 DN150
يكتب
سي دي إل ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
CDLF ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

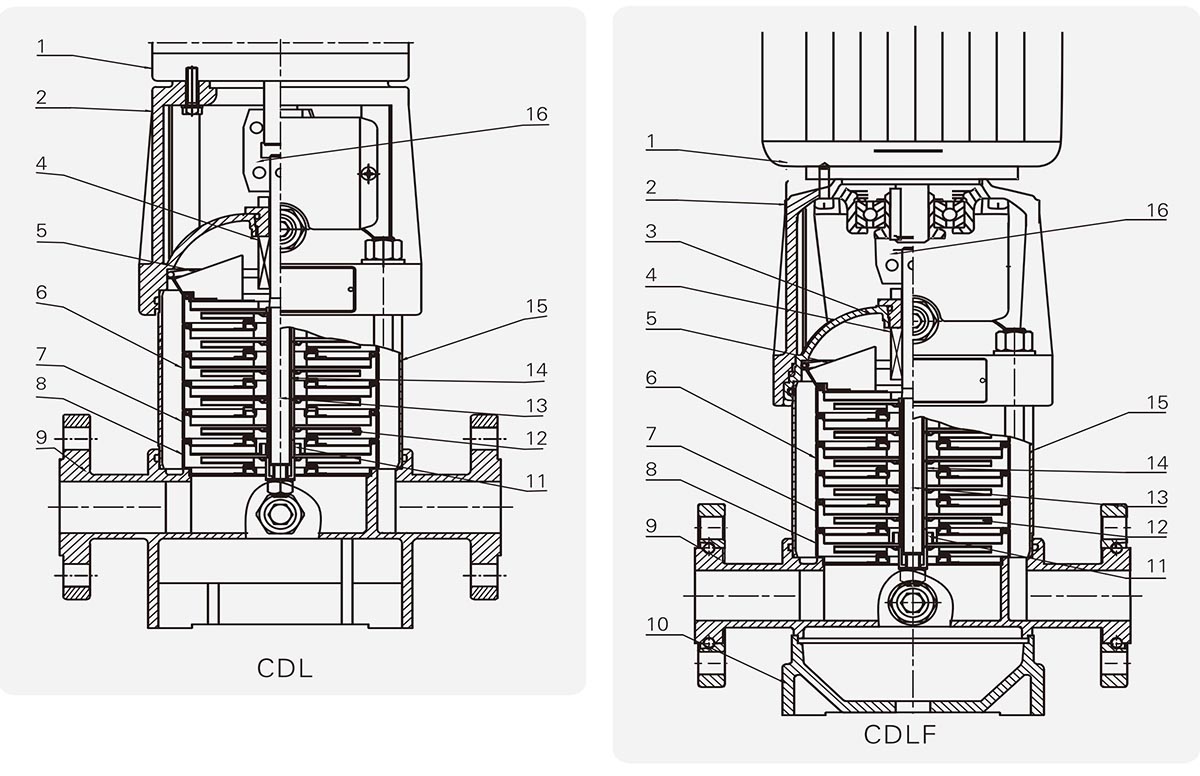

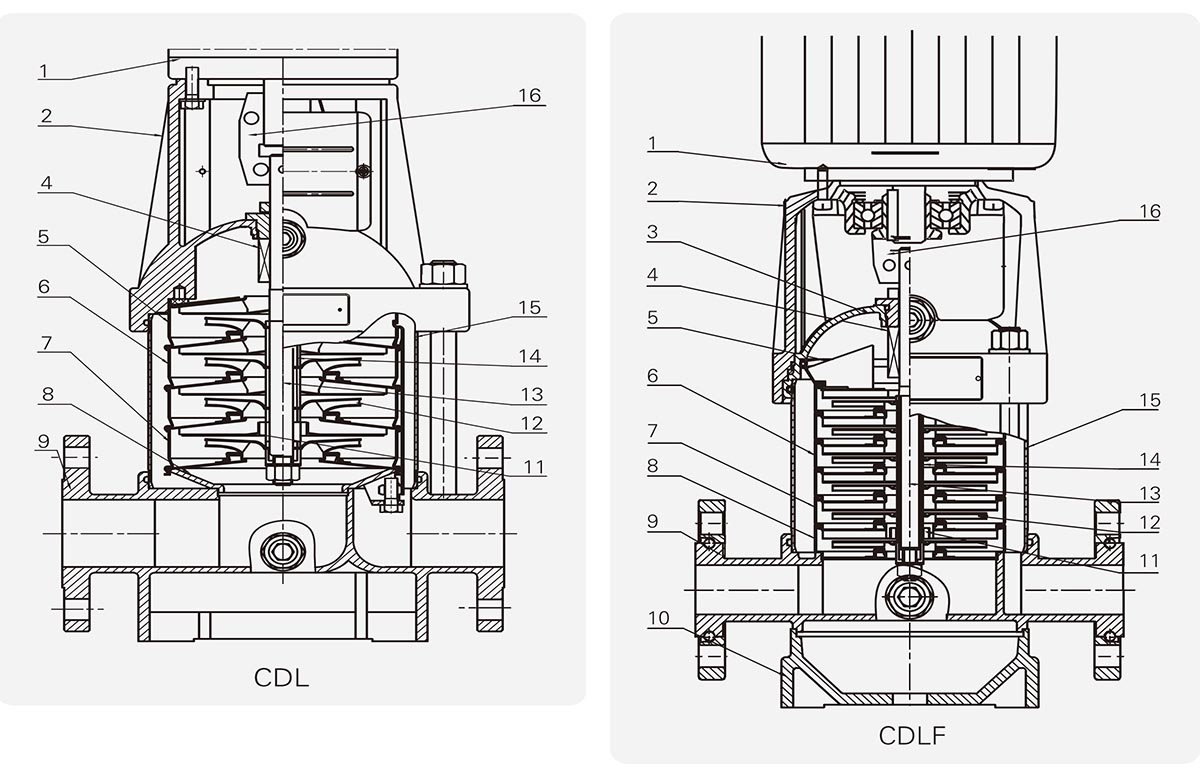

القسم CDL,CDLF1,2,3,4.5


المادة CDL.CDLF 1,2,3.4,5

لا. اسم مادة إيسي/ASTM
1 محرك موليترون
3 يدعم الحديد الزهر/حديد الدكتايل
4 الختم الميكانيكي موليترون
5 ريشة دليل المخرج الفولاذ المقاوم للصدأ AISI304
6 ريشة دليل الفولاذ المقاوم للصدأ AISI304
7 ريشة دليل الدعم الفولاذ المقاوم للصدأ AISI304
8 إزالة الغاز الطبيعي الفولاذ المقاوم للصدأ AISI304
11 تحمل المضخة كربيد التنغستن/سبائك
12 المكره الفولاذ المقاوم للصدأ AISI304
13 رمح الفولاذ المقاوم للصدأ AISI304، AISI316L
14 السكن المكره الفولاذ المقاوم للصدأ AISI304
15 اسطوانة الضغط الفولاذ المقاوم للصدأ AISI304
CDLF
16 اقتران مسحوق الصلب / المعدن
3 مقعد الختم الفولاذ المقاوم للصدأ AISI304
9 قسم المدخل والمخرج الفولاذ المقاوم للصدأ AISI304
10 قاعدة الحديد الزهر
سي دي إل
9 قسم المدخل والمخرج الحديد الزهر
16 اقتران
 مسحوق الصلب / المعدن


رقم القسم CDL، CDLF8، 10، 12، 15، 16، 20


المادة CDL.CDLF 1,2,3.4,5

لا. اسم مادة إيسي/ASTM
1 محرك موليترون
3 يدعم الحديد الزهر/حديد الدكتايل
4 الختم الميكانيكي موليترون
5 ريشة دليل المخرج الفولاذ المقاوم للصدأ AISI304
6 ريشة دليل الفولاذ المقاوم للصدأ AISI304
7 ريشة دليل الدعم الفولاذ المقاوم للصدأ AISI304
8 إزالة الغاز الطبيعي الفولاذ المقاوم للصدأ AISI304
11 تحمل المضخة كربيد التنغستن/سبائك
12 المكره الفولاذ المقاوم للصدأ AISI304
13 رمح الفولاذ المقاوم للصدأ AISI304، AISI316L
14 السكن المكره الفولاذ المقاوم للصدأ AISI304
15 اسطوانة الضغط الفولاذ المقاوم للصدأ AISI304
CDLF
16 اقتران مسحوق الصلب / المعدن
3 مقعد الختم الفولاذ المقاوم للصدأ AISI304
9 قسم المدخل والمخرج الفولاذ المقاوم للصدأ AISI304
10 قاعدة الحديد الزهر
سي دي إل
9 قسم المدخل والمخرج الحديد الزهر
16 اقتران مسحوق الصلب / المعدن

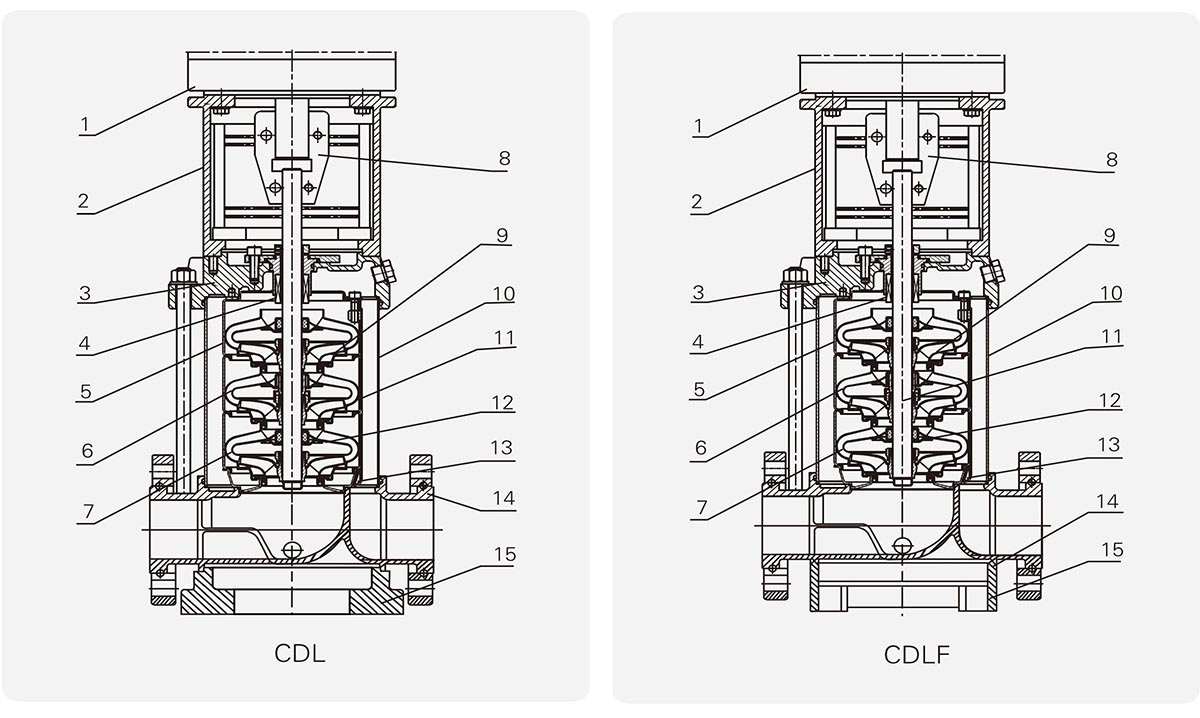

شكل مقطعي CDL,CDLF32 .45, 64,90


المواد CDL,CDLF32,45,64,90

لا. اسم مادة إيسي/ASTM
1 محرك موليترون
2 يدعم الحديد الزهر/حديد الدكتايل أستم25ب
4 الختم الميكانيكي موليترون
5 ريشة دليل المخرج الفولاذ المقاوم للصدأ AISI304
6 ريشة دليل الفولاذ المقاوم للصدأ AISI304
7 ريشة دليل الدعم الفولاذ المقاوم للصدأ AISI304
8 اقتران مسحوق الصلب / المعدن
9 المكره الفولاذ المقاوم للصدأ AISI304
10 غلاف المضخة الفولاذ المقاوم للصدأ AISI304
11 رمح المضخة الفولاذ المقاوم للصدأ AISI304 AISI316L AISI431
12 تحمل المضخة كربيد التنغستن/سبائك
13 ريشة دليل المدخل الفولاذ المقاوم للصدأ AISI304
CDLF
3 مقعد الختم الفولاذ المقاوم للصدأ AISI304
14 السماح والخروج بشكل منفصل الفولاذ المقاوم للصدأ AISI304
15 قاعدة الحديد الزهر أستم25ب
سي دي إل
3 مقعد الختم حديد زهر قابل للطرق ASTM25B ASTM70-50-05
14 قسم المدخل والمخرج الحديد الزهر/حديد الدكتايل ASTM25B ASTM70-50-05


فيجورا سيشنيا CDL, CDLF 120, 150, 200


المواد CDL، CDLF 120، 150، 200

لا. اسم مادة AISIASTM
1 محرك موليترون
2 يدعم رمي الحديد / الحديد القابل للطرق ASTM25B ASTM70-50-05
4 الختم الميكانيكي موليترون
7 ريشة دليل الدعم الفولاذ المقاوم للصدأ AISI304
8 اقتران مسحوق الصلب / المعدن
9 المكره الفولاذ المقاوم للصدأ AISI304
10 غلاف المضخة الفولاذ المقاوم للصدأ AISI304
11 رمح المضخة الفولاذ المقاوم للصدأ AISI304 AISI316L AISI431
12 تحمل المضخة كربيد التنغستن / كوبوليمر
13 yavhodgidflüger الفولاذ المقاوم للصدأ AISI304
CDLF
3 юленьсиденье الفولاذ المقاوم للصدأ AISI304
14 قسم المدخل والمخرج الفولاذ المقاوم للصدأ AISI304
15 قاعدة رمي الحديد أستم70-50-05
سي دي إل
3 مقعد الختم حديد زهر قابل للطرق أستم70-50-05
14 يانيفنيفودا رمي الحديد / الحديد القابل للطرق ASTM25B ASTM7-50-05

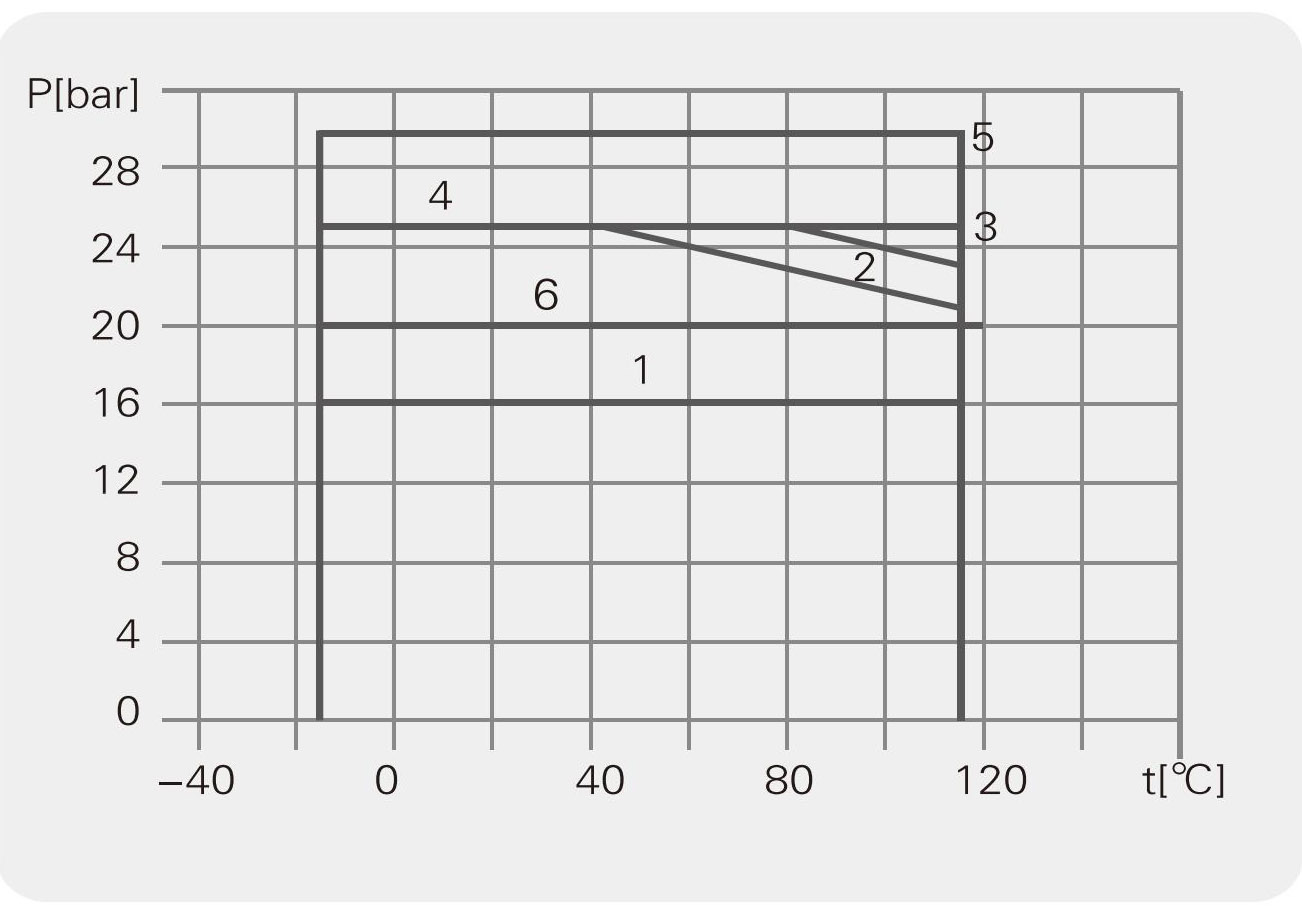

الصورة أدناه توضح حدود الضغط ودرجة الحرارة؛ الضغط ودرجة الحرارة ضمن النطاق المحدد.

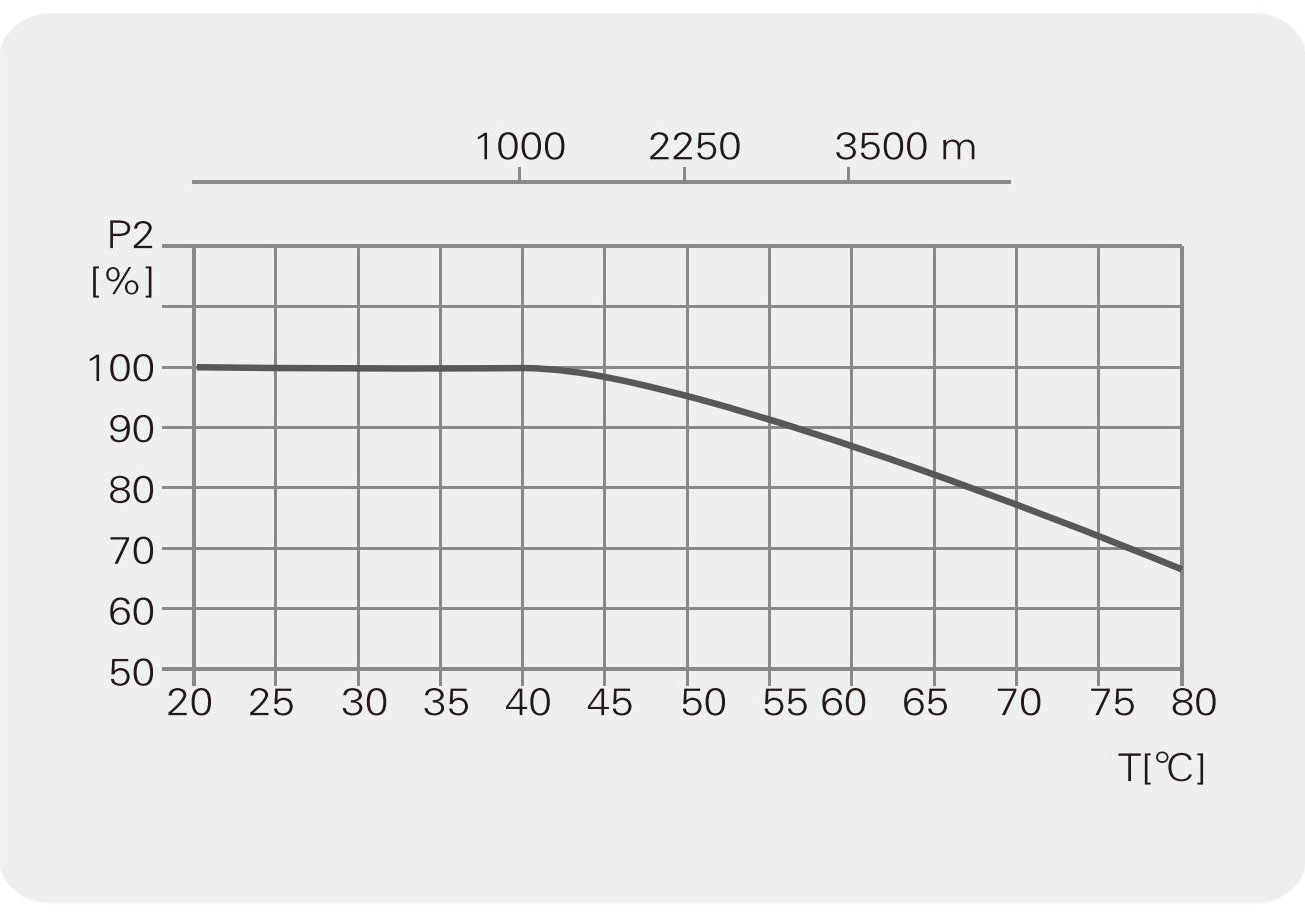

الحد الأقصى لدرجة الحرارة المحيطة

عندما تعمل المضخة في درجة حرارة البيئة أكثر من 40 درجة مئوية، أو عند . على ارتفاع أكثر من 1000 متر، نظرًا لانخفاض كثافة الهواء وتأثير التبريد الضعيف، سيتم تقليل طاقة خرج المحرك P2. يجب أن تكون قوة محرك تشغيل المضخة كبيرة في الحالة المذكورة أعلاه.


الحد الأقصى لضغط العمل

يكتب
 لا.
سي دي إل، سي دي إل إف 1،2،3،4،5 2
CDL، CDLF8،10،12،15،16،20 3
سي دي إل، سي إل إف 32 32-10-1~32-70 1
32-80-2~32-120 4
32-130-2~32-160 5
سي دي إل، سي دي إل إف 45 45-10-1~45-60 1
45-70-2~45-90 4
45-100-2~45-130-2 5
سي دي إل، سي دي إل إف64 64-10-1~64-50 1
64-60-2~64-80-1 4
سي دي إل، سي دي إل إف90 90-10-1~90-50-2 1
85-50 ~ 85-60 4
سي دي إل، سي دي إل إف 120/150/200 6


الحد الأدنى لضغط المدخل (NPSH)


إذا كان الضغط في المضخة أقل من ضغط التبخر للسائل الذي يتم ضخه، فقد يحدث التجويف. لتجنب التجويف، تأكد من الحفاظ على جانب الشفط للمضخة عند أدنى ضغط. يمكن حساب القيمة القصوى لـ H [m] باستخدام الصيغة أدناه.

H = Pb * 10.2 - NPSH - Hf - Hv - Hs

Pb = الضغط الجوي (بار)

يمكن ضبط الضغط الجوي (بار)

في النظام المغلق، Pb هو ضغط النظام (بار)

NPSH = صافي رأس الشفط الإيجابي [m] (اقرأ من منحنى NPSH للمضخة عند أقصى معدل تدفق ممكن)

Hf = خسائر خط المدخل [م]

Hv = ضغط التبخر [م]

Hs = هامش الأمان = الحد الأدنى 0.5 متر للرأس

إذا تم حساب H على أنه موجب، فيمكن أن تعمل المضخة بأقصى رأس شفط يبلغ H.

إذا تم حساب H كقيمة سالبة، فيجب أن يكون الحد الأدنى لرأس المدخل H.

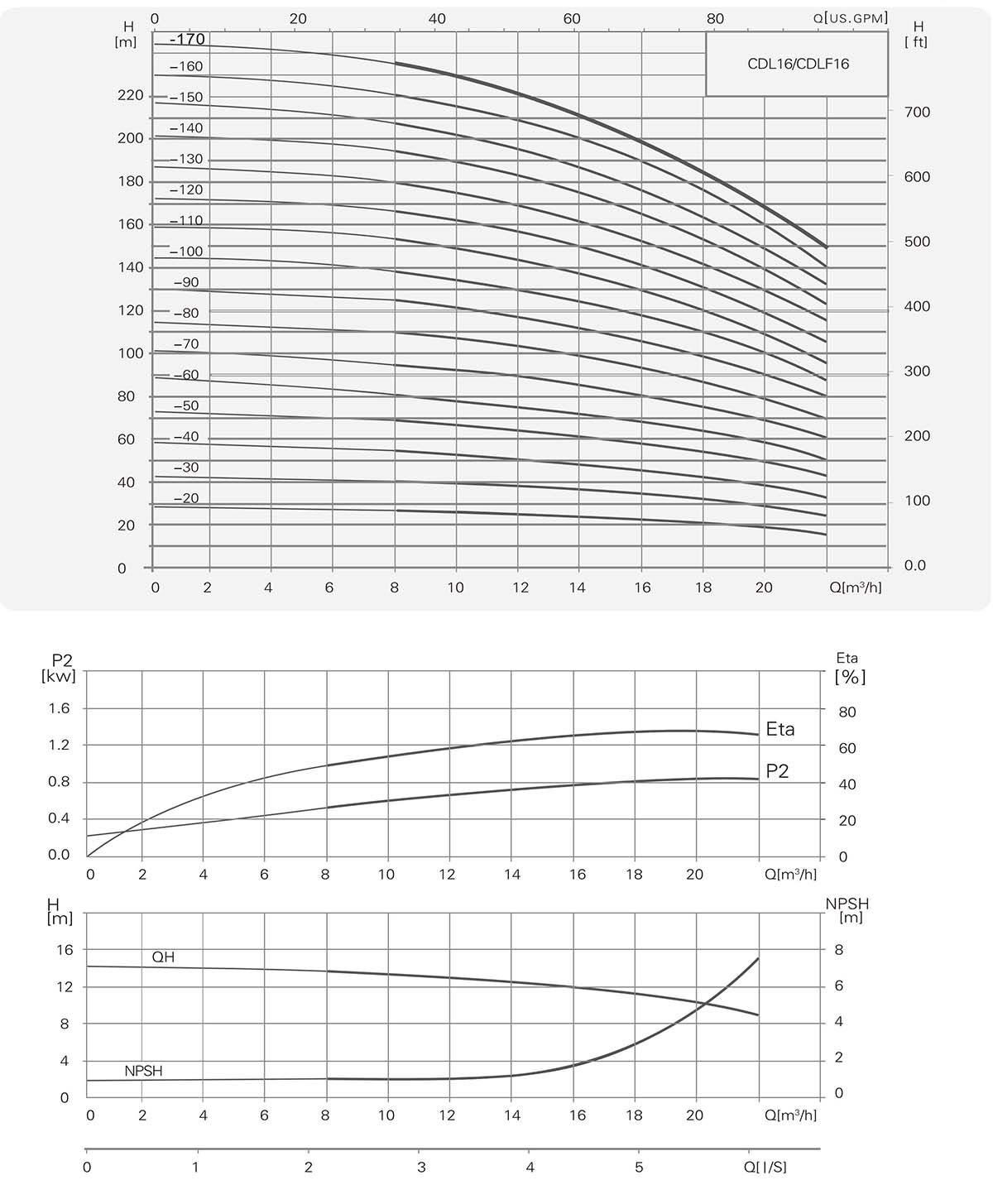

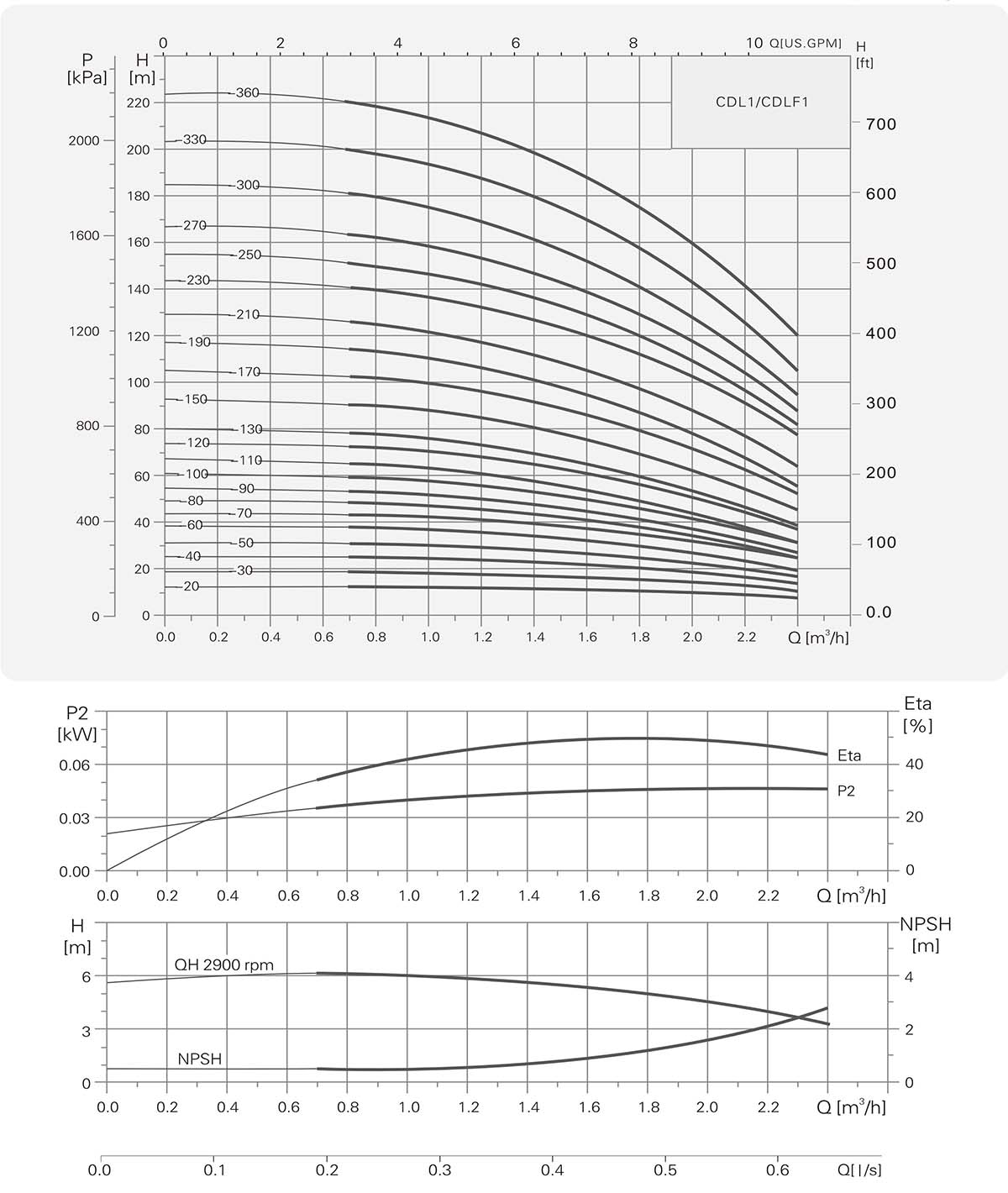

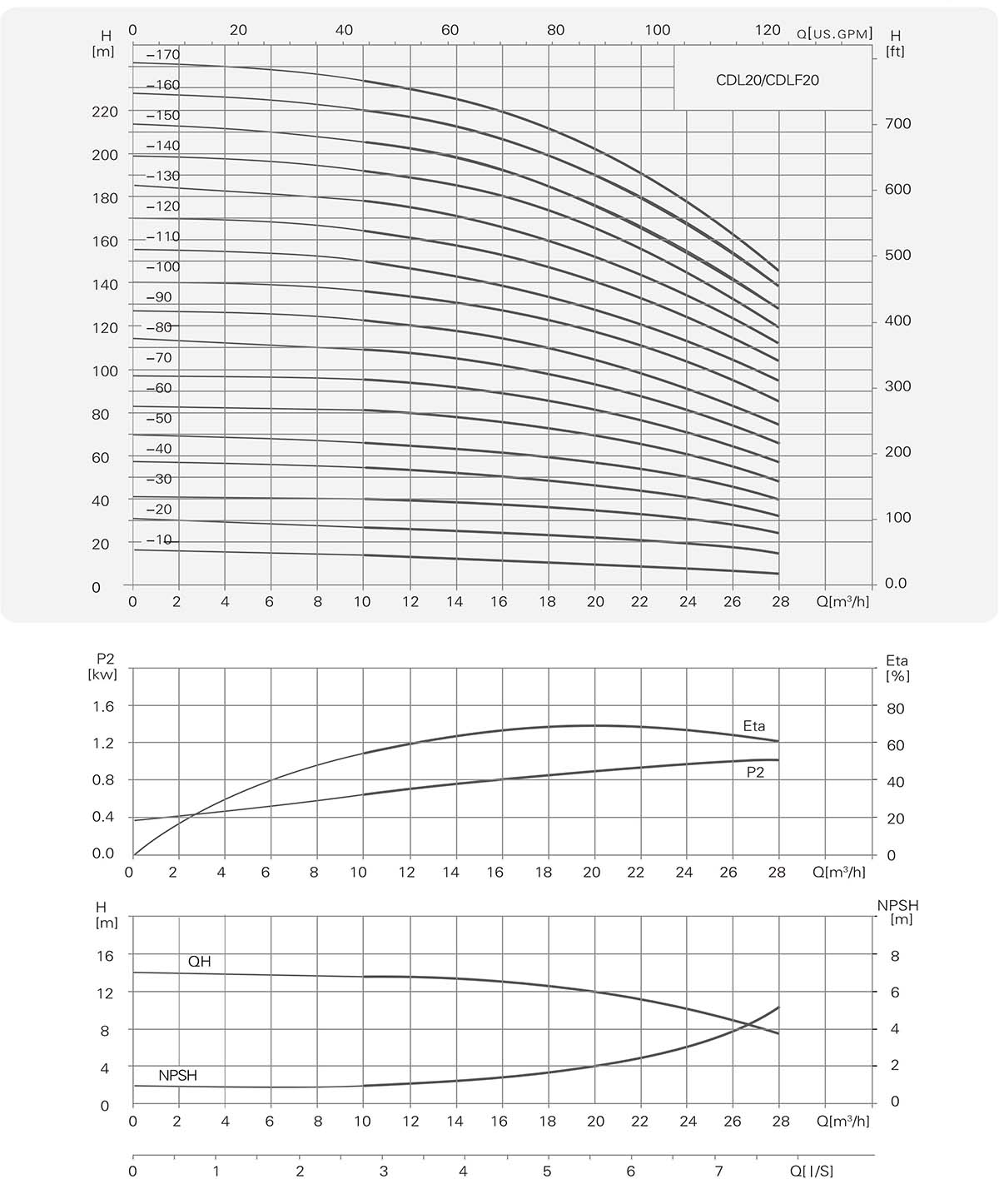

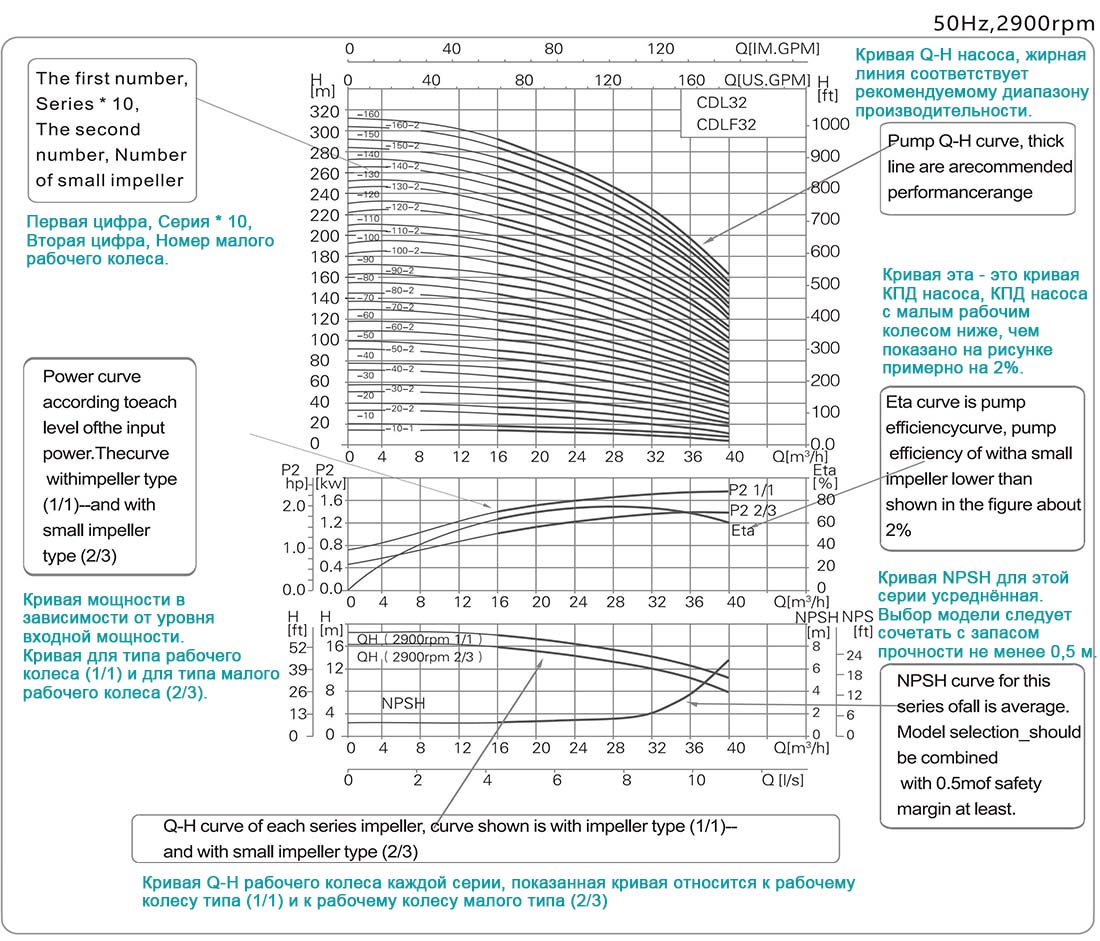

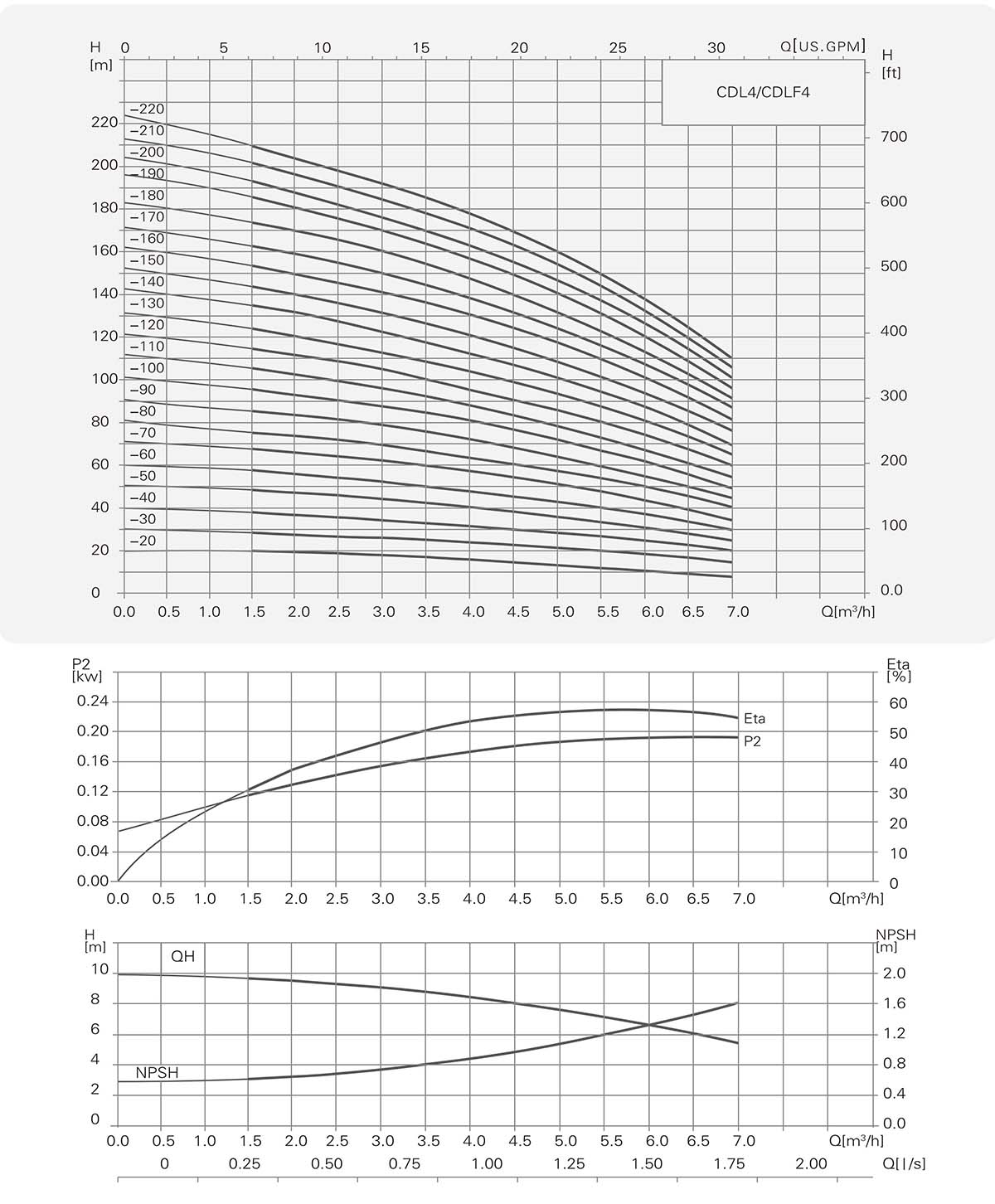

منحنى الأداء عند 50 هرتز، 2900 دورة في الدقيقة

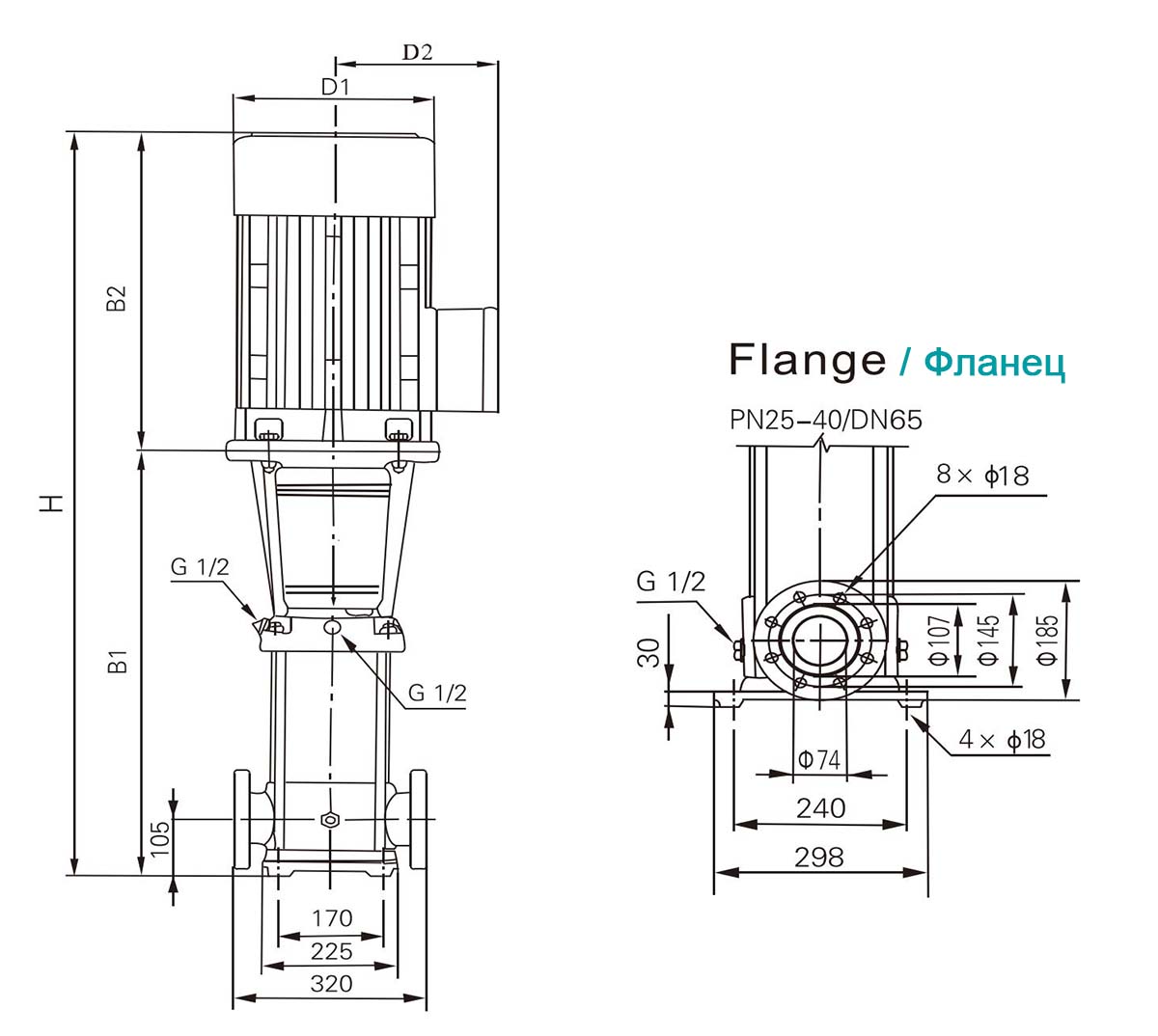

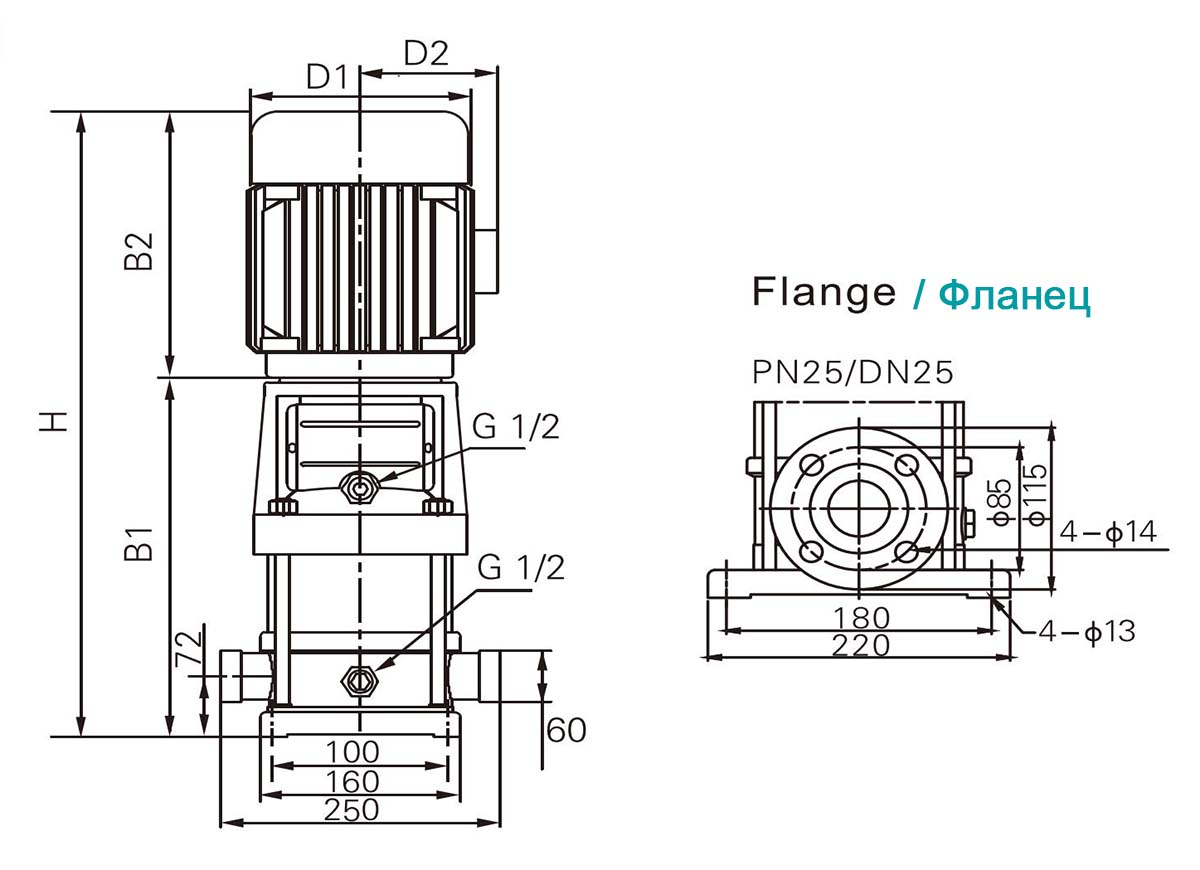

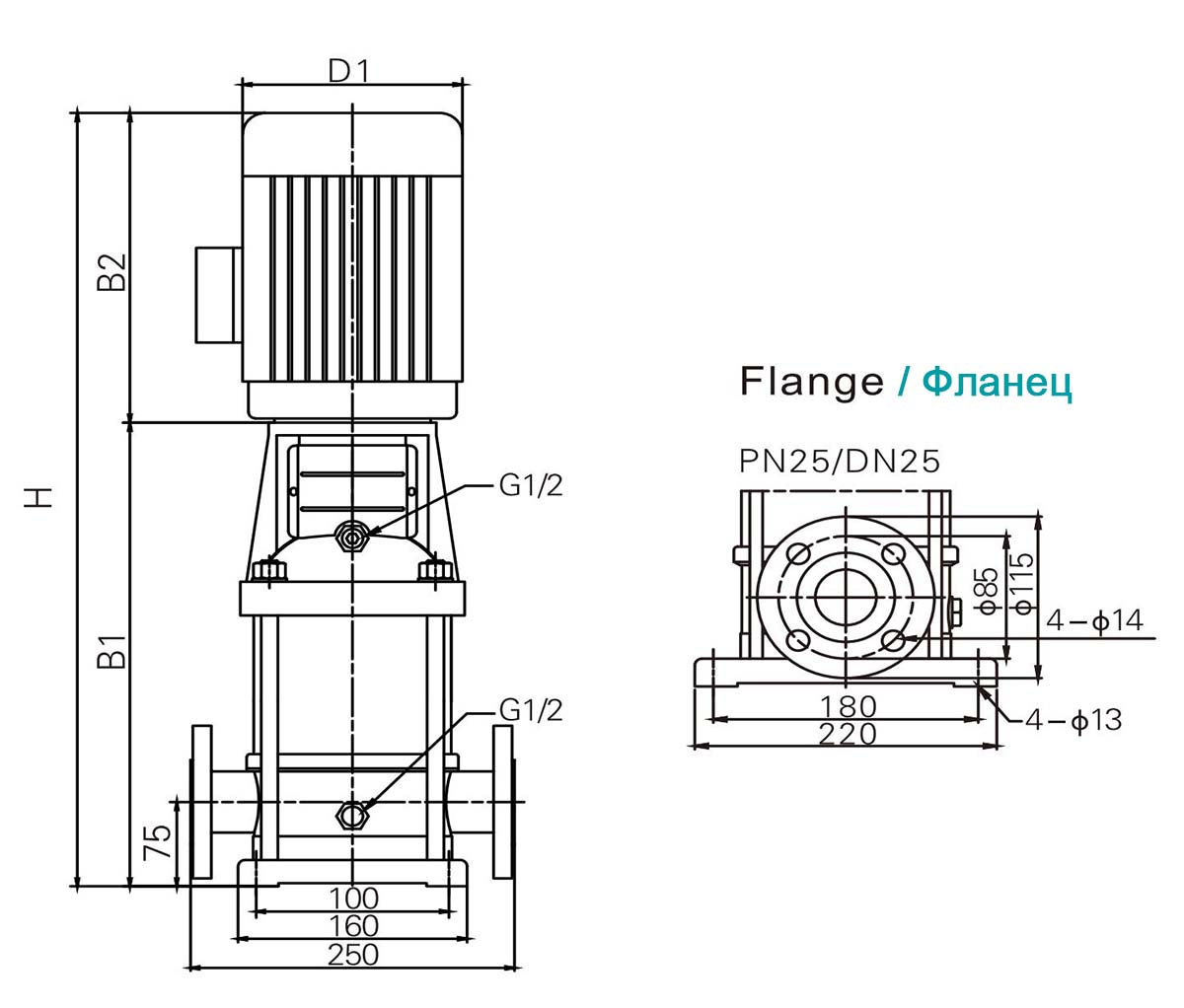

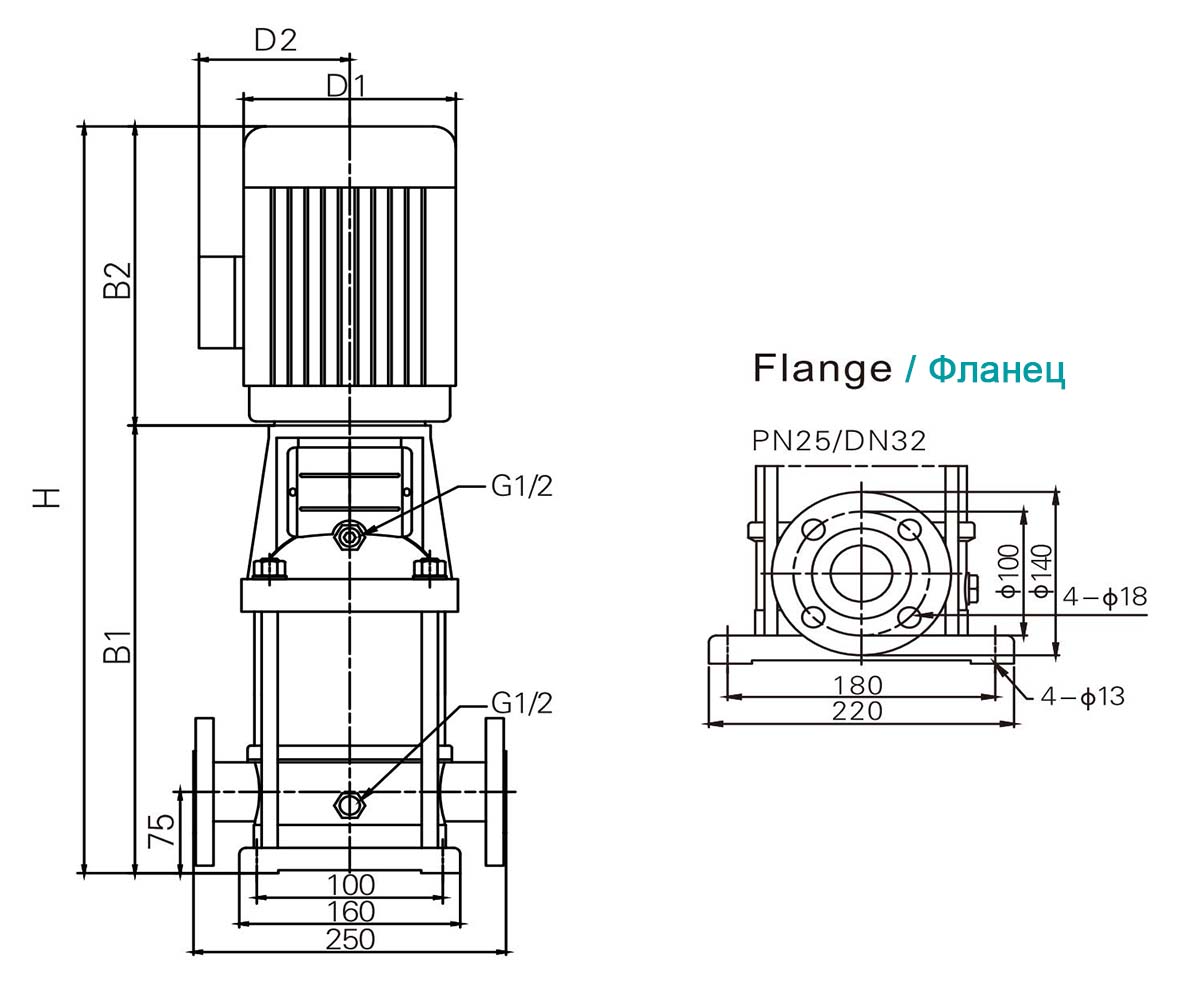

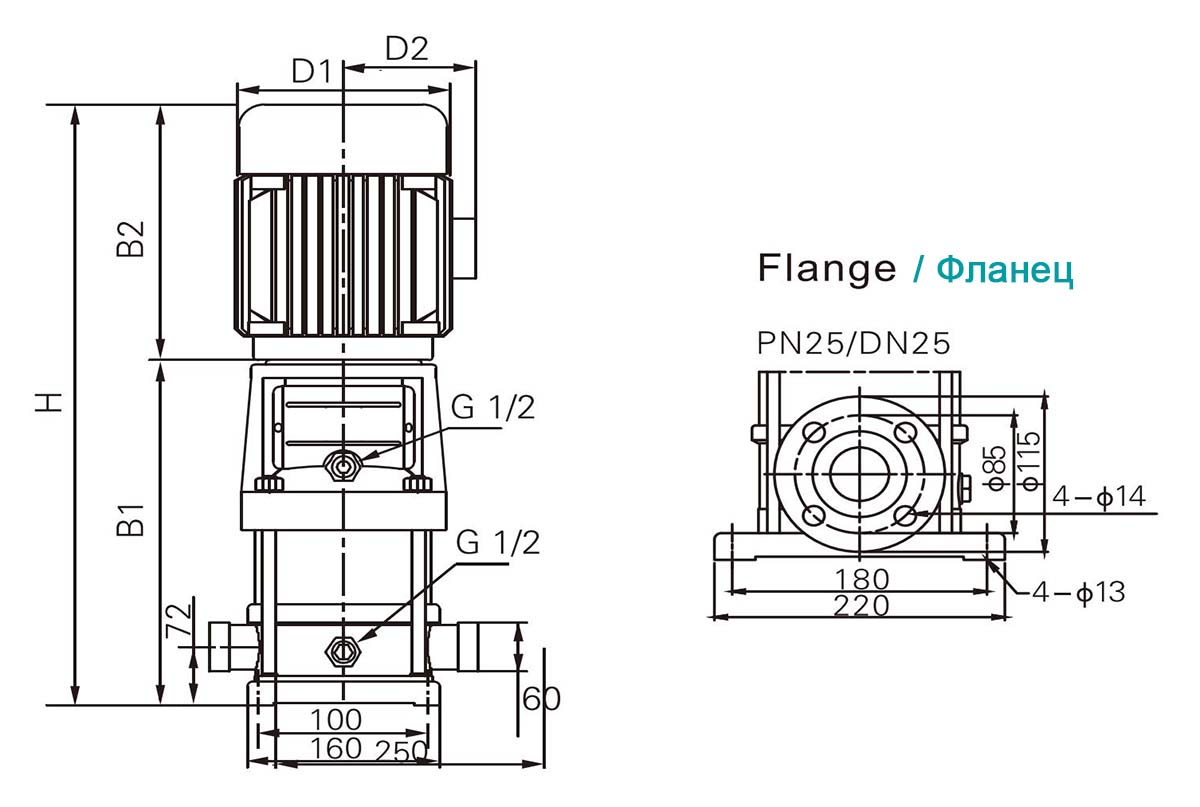

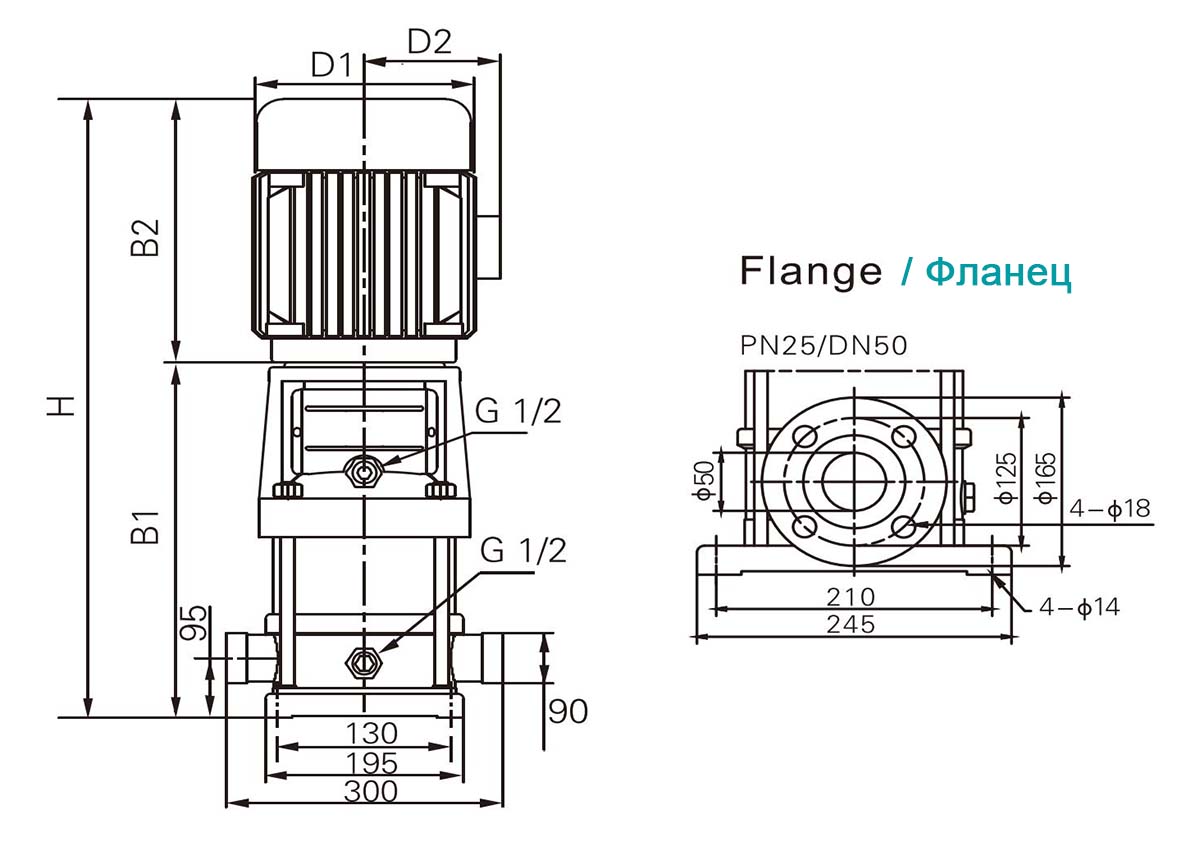

رسم التثبيت


تغيير الأبعاد الكلية لمحرك أحادي الطور، محرك مقاوم للانفجار. لمزيد من التفاصيل يرجى الاتصال بشركتنا.


جدول الأداء

نموذج قوة
(كيلوواط)		 جهد
(م)		 الحجم (مم) وزن
(كجم)		 استهلاك
(م³ح		 0.4 0.6 0.8 1.2 1.4 1.6 1.8 2.0
تدفق
1 م³/ساعة		 ب1 ب2 H د1 د2
CDL(F)1-20 0.37 11.5 279 225 504 148 117 23 جهد
(م)		 13 12.5 12 11 10.5 10 9.5 9
CDL(F)1-30 0.37 17 297 225 522 148 117 23 19 18 17.5 16.5 16 15 14 12
CDL(F)1-40 0.37 22.5 315 225 540 148 117 24 24 23.5 23 21.5 21 19 18 16
CDL(F)1-50 0.37 28 333 225 558 148 117 24 30 29.6 29 27 26 24 22 20
CDL(F)1-60 0.37 33.5 351 225 576 148 117 25 36 35.5 35 33 31 28 26 23
CDL(F)1-70 0.37 39 369 225 594 148 117 25 42 41 40.5 38 36 33 30 27
CDL(F)1-80 0.55 45 387 265 652 170 142 28 48 47 46 43 41 38 34 30
CDL(F)1-90 0.55 51 405 265 670 170 142 28 54 53 52 49 46 43 39 33
CDL(F)1-100 0.55 57 423 265 688 170 142 29 60 59 58 54 51 48 43 36
CDL(F)1-110 0.55 61 441 265 706 170 142 30 66 65 63 59 56 52 47 40
CDL(F)1-120 0.75 67 459 265 724 170 142 33 72 71 69 64 61 57 51 44
CDL(F)1-130 0.75 73 477 265 742 170 142 34 78 77 75 69 66 62 55 47
CDL(F)1-140 0.75 78 495 265 760 170 142 34 83 82 80 74 71 66 59 51
CDL(F)1-150 0.75 84 513 265 778 170 142 35 89 88 86 79 76 71 63 55
CDL(F)1-160 1.1 89 531 265 796 170 142 35 95 93 91 84 81 75 67 58
CDL(F)1-170 1.1 95 549 265 814 170 142 36 101 99 97 89 86 80 71 62
CDL(F)1-180 1.1 100 567 265 832 170 142 36 107 104 102 94 91 84 75 65
CDL(F)1-190 1.1 106 585 265 850 170 142 37 113 110 108 99 96 89 79 69
CDL(F)1-200 1.1 111 603 265 868 170 142 37 118 116 114 94 101 93 83 72
CDL(F)1-210 1.1 117 621 265 886 170 142 38 124 122 120 110 106 98 87 75
CDL(F)1-220 1.1 122 639 265 904 170 142 38 130 127 125 115 111 102 91 78
CDL(F)1-230 1.1 128 657 265 922 170 142 38 137 133 131 121 116 107 96 82
CDL(F)1-240 1.5 133 685 305 990 190 155 38 143 139 137 126 121 111 100 85
CDL(F)1-250 1.5 139 713 305 1018 190 155 44 149 145 143 131 126 116 104 89
CDL(F)1-260 1.5 144 741 305 1046 190 155 45 155 151 149 136 131 120 108 92
CDL(F)1-270 1.5 150 769 305 1074 190 155 45 161 157 155 141 136 125 112 95
CDL(F)1-280 1.5 155 797 305 1102 190 155 45 166 163 160 146 140 129 116 98
CDL(F)1-290 1.5 160 825 305 1130 190 155 45 172 169 165 151 144 134 120 102
CDL(F)1-300 1.5 166 853 305 1158 190 155 46 178 175 171 157 150 139 124 106
CDL(F)1-310 2.2 172 871 305 1176 190 155 46 184 180 176 162 155 144 128 110
CDL(F)1-320 2.2 177 889 305 1194 190 155 48 190 186 182 167 160 149 132 114
CDL(F)1-330 2.2 183 907 305 1212 190 155 48 196 192 188 173 165 154 137 118
CDL(F)1-340 2.2 188 925 305 1230 190 155 48 202 198 193 178 170 159 141 122
CDL(F)1-350 2.2 194 943 305 1248 190 155 48 208 204 199 184 175 164 146 126
CDL(F)1-360 2.2 200 961 305 1266 190 155 49 214 210 205 190 181 169 151 130

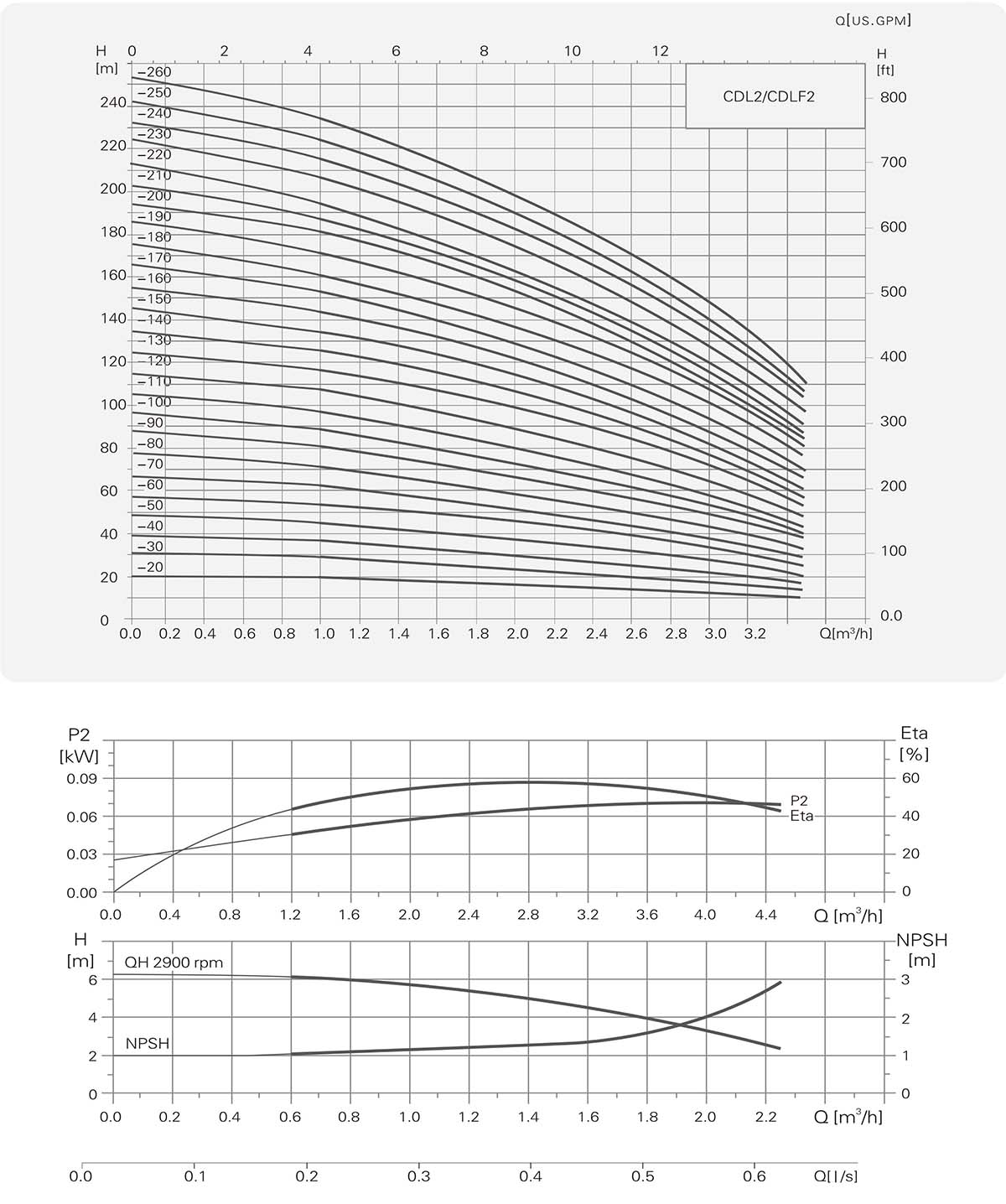

الخصائص 50 هرتز، 2900 دورة في الدقيقة

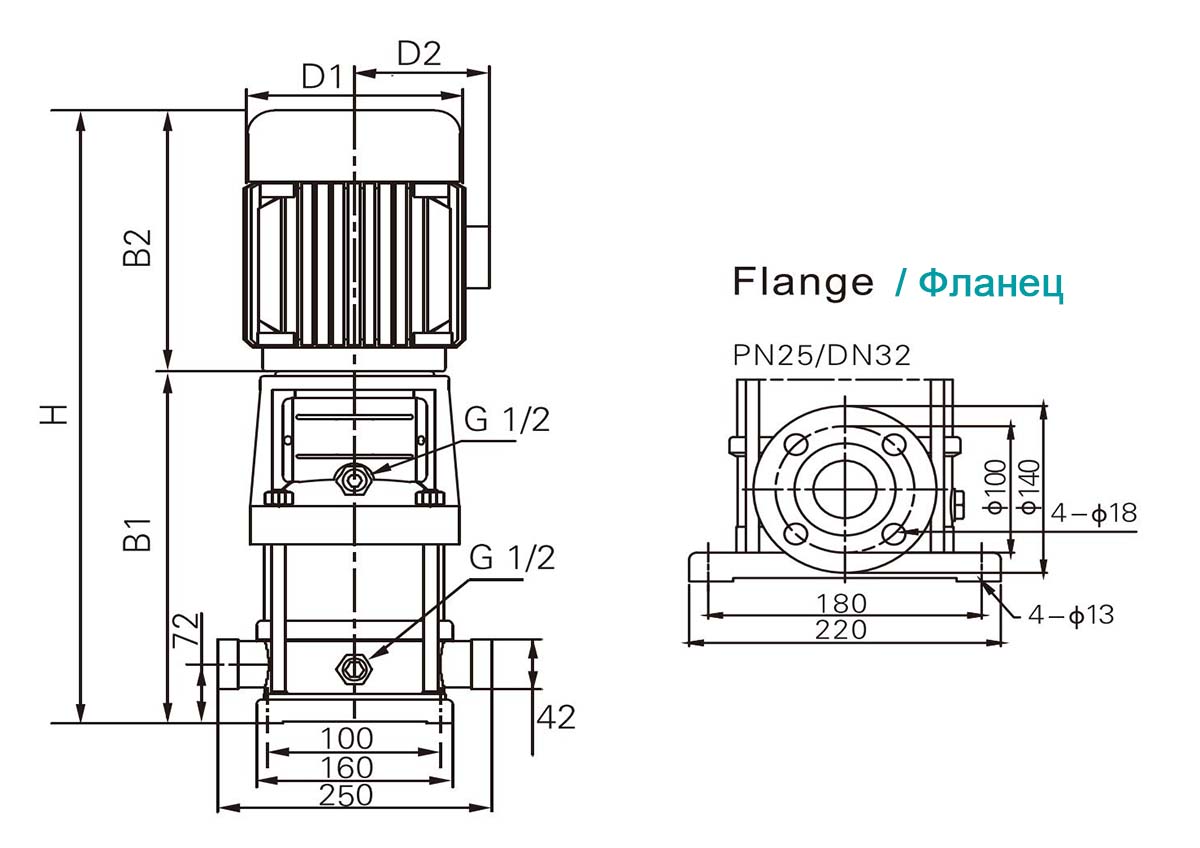

رسم التثبيت


محرك أحادي الطور، محرك مقاوم للانفجار. التغييرات في الأبعاد الشاملة ممكنة. لمزيد من التفاصيل، يرجى الاتصال بشركتنا.


جدول الخصائص

نموذج قوة
(كيلوواط)		 جهد
(م)		 الحجم (مم) وزن
(كجم)		 استهلاك
(م³/ساعة)		 1 1.2 1.6 2.4 2.8 3.2
تدفق
2 م³/ساعة		 ب1 ب2 H د1 د2
CDL(F)2-20 0.37 15 279 225 504 148 117 24 جهد
(م)		 18 17 16 13 12 10
CDL(F)2-30 0.37 22 297 225 522 148 117 24 27 26 24 20 18 15
CDL(F)2-40 0.55 30 315 265 580 170 142 25 36 35 33 26 24 20
CDL(F)2-50 0.55 37 333 265 598 170 142 26 45 43 40 33 30 24
CDL(F)2-60 0.75 45 351 265 616 170 142 30 54 52 50 40 36 30
CDL(F)2-70 0.75 52 369 265 634 170 142 30 63 61 57 47 41 35
CDL(F)2-80 1.1 60 387 265 652 170 142 33 72 70 65 54 48 40
CDL(F)2-90 1.1 67 405 265 670 170 142 33 80 78 73 61 54 45
CDL(F)2-100 1.1 75 423 265 688 170 142 33 90 87 81 67 59 50
CDL(F)2-110 1.1 82 441 265 706 170 142 34 98 95 89 73 64 54
CDL(F)2-120 1.5 90 469 305 774 190 155 35 108 104 98 81 71 60
CDL(F)2-130 1.5 98 487 305 792 190 155 35 116 114 106 89 78 65
CDL(F)2-140 1.5 105 505 305 810 190 155 36 126 122 115 95 84 70
CDL(F)2-150 1.5 112 523 305 828 190 155 36 134 130 123 100 90 73
CDL(F)2-160 2.2 120 541 305 846 190 155 45 144 139 132 107 96 80
CDL(F)2-170 2.2 128 559 305 864 190 155 45 153 148 140 114 102 85
CDL(F)2-180 2.2 136 577 305 882 190 155 46 161 157 148 121 108 91
CDL(F)2-190 2.2 144 595 305 900 190 155 46 170 166 156 128 114 95
CDL(F)2-200 2.2 151 613 305 918 190 155 47 179 175 164 135 120 100
CDL(F)2-210 2.2 158 631 305 936 190 155 47 188 184 172 142 126 105
CDL(F)2-220 2.2 165 649 305 954 190 155 47 197 192 180 148 130 110
CDL(F)2-230 3 174 675 335 1010 197 165 51 206 201 189 156 139 115
CDL(F)2-240 3 182 693 335 1028 197 165 51 215 210 197 163 146 120
CDL(F)2-250 3 190 711 335 1046 197 165 52 224 219 206 171 152 125
CDL(F)2-260 3 198 729 335 1064 197 165 53 232 228 214 179 158 130

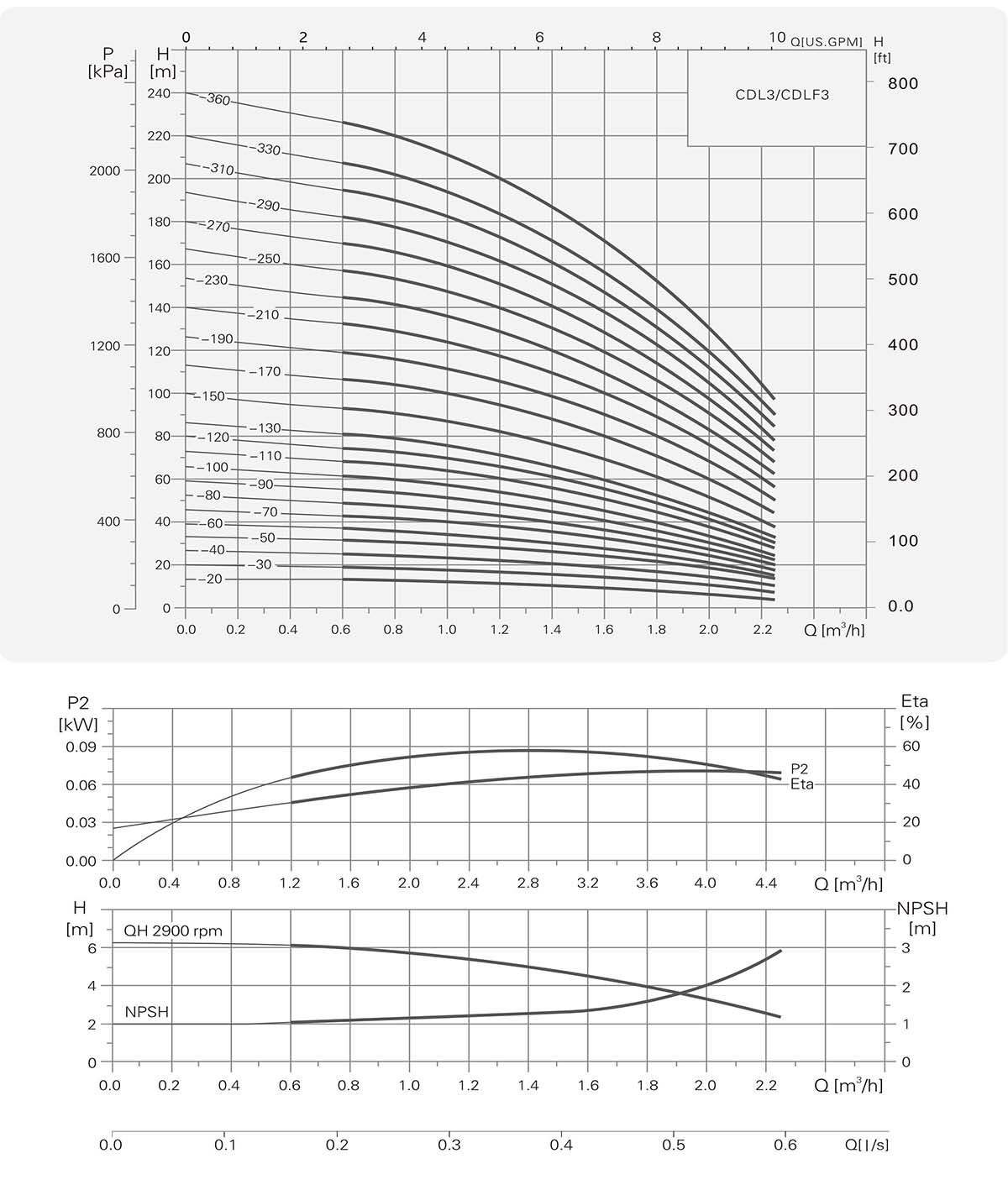

منحنى الأداء: 50 هرتز، 2900 دورة في الدقيقة

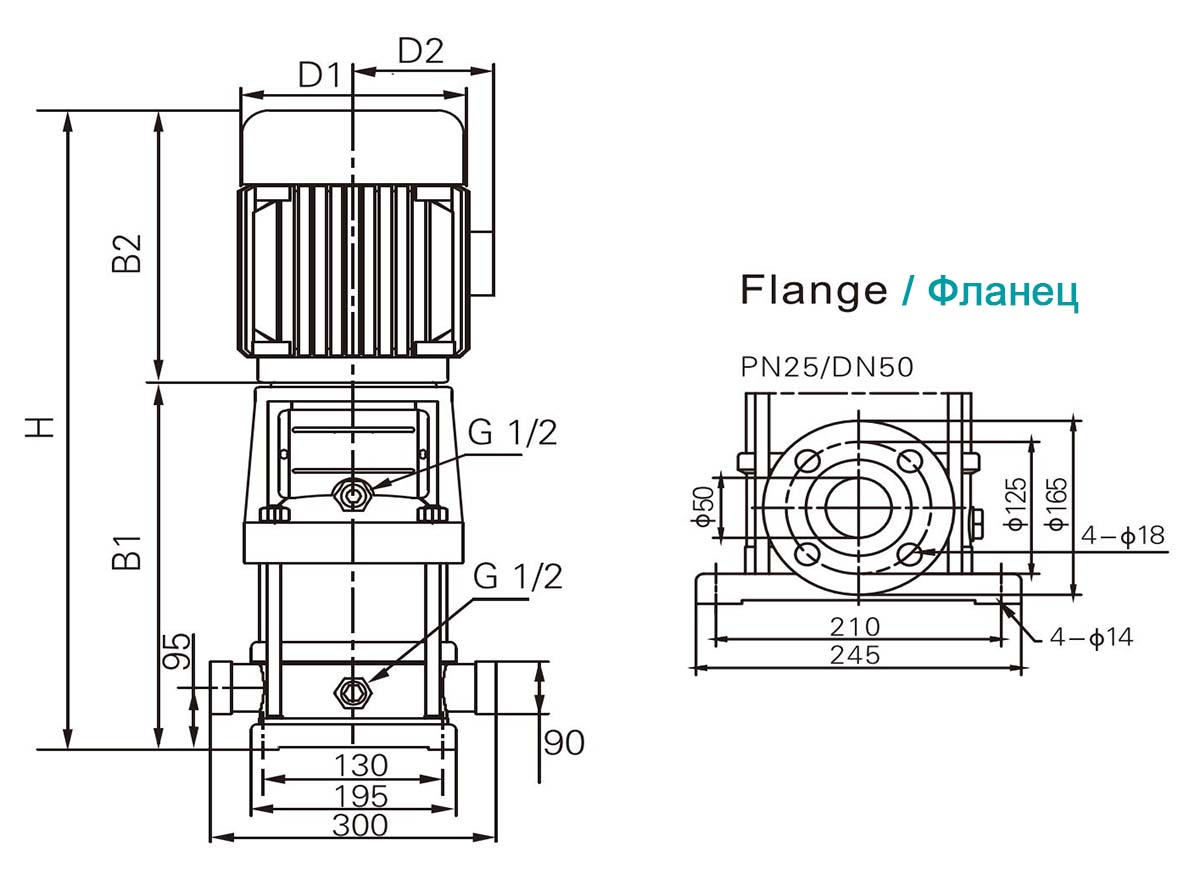

رسم التثبيت


محرك أحادي الطور، محرك مقاوم للانفجار. لمزيد من المعلومات، يرجى الاتصال بشركتنا.


جدول الخصائص

نموذج قوة
(كيلوواط)		 جهد
(م)		 الحجم (مم) وزن
(كجم)		 استهلاك
(م³ح)		 0.4 0.6 0.8 1.2 1.4 1.6 1.8 2.0
تدفق
1 م³/ساعة		 ب1 ب2 H د1 د2
CDL(F)3-20 0.37 9 297 225 522 148 117 23 الجهد (م) 12.5 11.5 11 10.5 10 8 7 6
CDL(F)3-30 0.37 14 324 225 549 148 117 23 19 18.5 17.5 16.5 15 13 11 9
CDL(F)3-40 0.37 19 351 225 576 148 117 24 25 24 23 21.5 20 18 15 12
CDL(F)3-50 0.37 23 378 225 603 148 117 24 31 30 29 27 25 22 19 16
CDL(F)3-60 0.55 28 405 265 670 148 117 25 36 35 34 32 30 27 23 19
CDL(F)3-70 0.55 32 432 265 697 148 117 26 43 41 39 37 34 31 27 22
CDL(F)3-80 0.75 37 459 265 724 170 142 30 49 47 45 43 39 35 31 25
CDL(F)3-90 0.75 42 486 265 751 170 142 31 55 53 51 48 45 40 35 28
CDL(F)3-100 0.75 47 513 265 778 170 142 32 61 59 57 54 50 45 39 31
CDL(F)3-110 1.1 51 540 265 805 170 142 32 67 64 61 58 54 49 42 34
CDL(F)3-120 1.1 55 567 265 832 170 142 33 73 70 67 63 58 52 45 37
CDL(F)3-130 1.1 60 594 265 859 170 142 34 78 76 73 69 64 57 49 40
CDL(F)3-140 1.1 65 621 265 886 170 142 34 84 82 78 74 68 61 53 43
CDL(F)3-150 1.1 69 648 265 913 170 142 35 90 88 84 79 73 66 57 46
CDL(F)3-160 1.5 74 685 305 990 170 142 35 96 94 90 84 78 70 60 49
CDL(F)3-170 1.5 79 712 305 1017 190 155 41 103 100 96 90 83 75 64 52
CDL(F)3-180 1.5 84 739 305 1044 190 155 41 109 106 100 95 87 79 68 55
CDL(F)3-190 1.5 88 766 305 1071 190 155 42 115 112 107 100 92 83 72 58
CDL(F)3-200 1.5 93 793 305 1098 190 155 43 121 118 113 106 97 87 75 61
CDL(F)3-210 2.2 98 820 305 1125 190 155 45 128 124 119 112 102 91 79 64
CDL(F)3-220 2.2 103 847 305 1152 190 155 45 134 129 124 117 107 95 82 67
CDL(F)3-230 2.2 107 874 305 1179 190 155 46 140 135 130 122 112 100 86 70
CDL(F)3-240 2.2 112 901 305 1206 190 155 46 145 141 135 127 117 104 90 73
CDL(F)3-250 2.2 116 928 305 1233 190 155 47 151 147 141 131 122 109 94 76
CDL(F)3-260 2.2 120 955 305 1260 190 155 47 157 153 146 137 127 103 97 79
CDL(F)3-270 2.2 124 982 305 1287 190 155 48 164 159 152 143 132 117 101 82
CDL(F)3-280 2.2 129 1009 305 1314 190 155 48 169 164 157 148 137 121 105 85
CDL(F)3-290 2.2 133 1036 305 1341 190 155 49 175 170 163 153 142 126 109 88
CDL(F)3-300 2.2 138 1063 305 1368 190 155 51 181 176 169 159 147 130 112 91
CDL(F)3-310 3.0 142 1100 335 1435 197 165 57 187 182 175 165 153 135 116 94
CDL(F)3-320 3.0 147 1127 335 1462 197 165 57 193 188 181 170 158 140 120 97
CDL(F)3-330 3.0 151 1154 335 1489 197 165 58 199 194 187 176 163 145 125 100
CDL(F)3-340 3.0 156 1181 335 1516 197 165 58 205 200 192 181 168 148 129 103
CDL(F)3-350 3.0 162 1208 335 1543 197 165 59 211 206 198 186 173 152 133 106
CDL(F)3-360 3.0 168 1235 335 1570 197 165 60 218 212 204 192 178 159 137 109


الخصائص 50 هرتز، 2900 دورة في الدقيقة


رسم التثبيت


محرك أحادي الطور، محرك مقاوم للانفجار. الأبعاد الشاملة قابلة للتغيير. لمزيد من التفاصيل يرجى الاتصال بشركتنا.


جدول الخصائص

نموذج قوة
(كيلوواط)		 جهد
(م)		 الحجم (مم) وزن استهلاك
(م³/ساعة)		 2 3 5 6 7
تدفق
4 م³/ساعة		 ب1 ب2 H د1 د2
CDL(F)4-20 0.37 15 297 225 522 148 117 22 جهد
(م)		 18 17 13 10 8
CDL(F)4-30 0.55 24 324 265 589 170 142 24 27 26 20 18 13
CDL(F)4-40 0.75 32 351 265 616 170 142 30 36 34 27 24 19
CDL(F)4-50 1.1 40 378 265 643 170 142 32 45 43 34 31 23
CDL(F)4-60 1.1 48 405 265 670 170 142 33 54 52 41 37 28
CDL(F)4-70 1.5 56 442 305 747 190 155 39 63 61 48 43 33
CDL(F)4-80 1.5 64 469 305 774 190 155 40 72 70 55 50 38
CDL(F)4-90 2.2 72 496 305 801 190 155 43 81 80 62 56 43
CDL(F)4-100 2.2 81 523 305 828 190 155 43 90 87 71 62 48
CDL(F)4-110 2.2 88 550 305 855 190 155 44 99 98 76 69 53
CDL(F)4-120 2.2 95 577 305 882 190 155 44 108 104 85 75 58
CDL(F)4-130 3 104 614 335 949 197 165 49 117 106 90 82 63
CDL(F)4-140 3 112 641 335 985 197 165 50 126 122 97 89 68
CDL(F)4-150 3 121 668 335 1003 197 165 51 135 134 101 95 73
CDL(F)4-160 3 129 695 335 1030 197 165 52 144 140 111 101 78
CDL(F)4-170 4 137 722 365 1087 230 188 56 153 152 115 108 83
CDL(F)4-180 4 145 749 365 1114 230 188 56 162 161 125 115 88
CDL(F)4-190 4 153 776 365 1141 230 188 56 171 168 137 122 93
CDL(F)4-200 4 162 803 365 1168 230 188 58 180 179 139 128 98
CDL(F)4-210 4 170 830 365 1195 230 188 58 189 188 146 133 103
CDL(F)4-220 4 178 857 365 1222 230 188 59 200 192 160 138 108

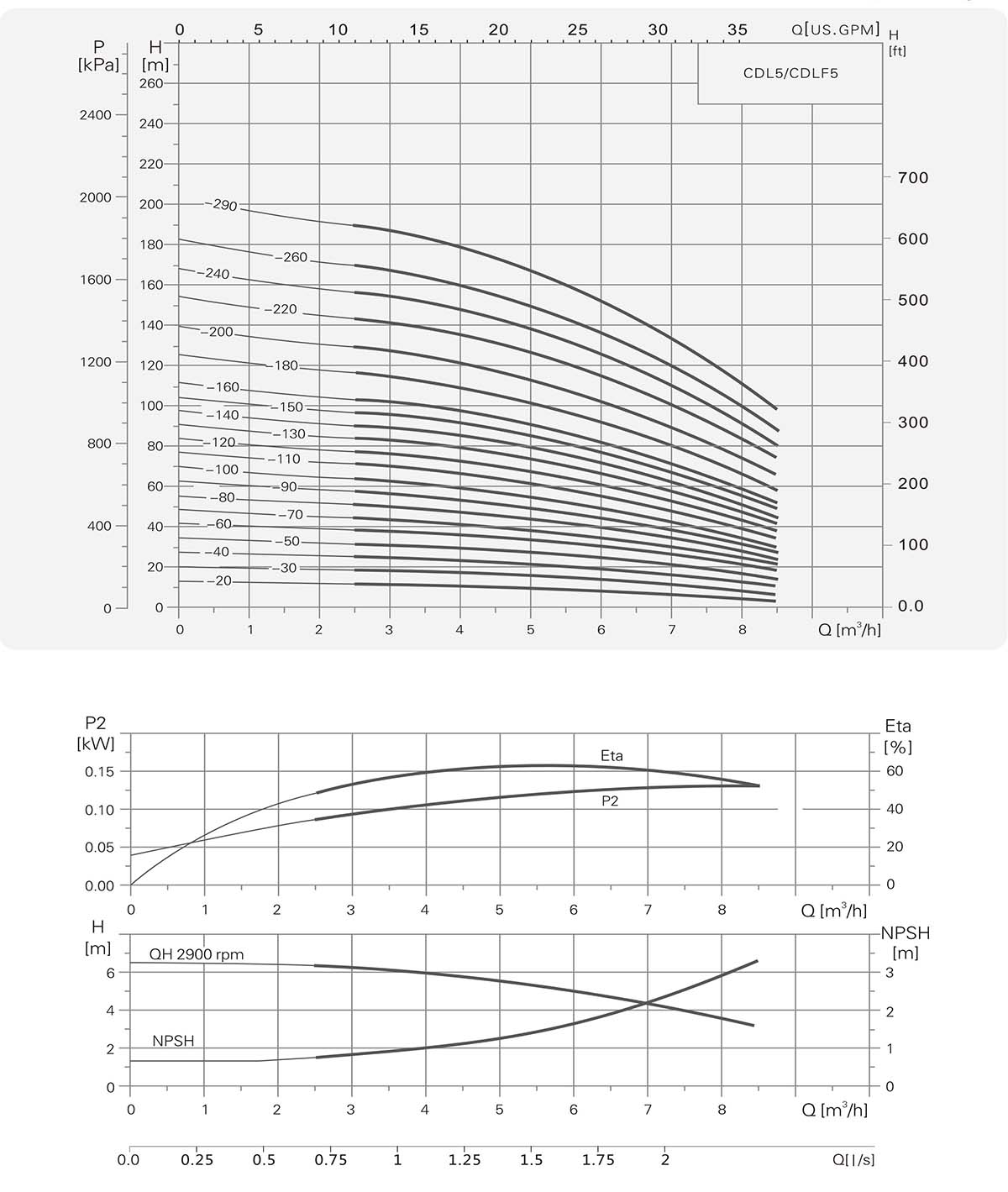

الخصائص 50 هرتز، 2900 دورة في الدقيقة


رسم التثبيت


محرك أحادي الطور، محرك مقاوم للانفجار. الأبعاد الشاملة قابلة للتغيير. لمزيد من التفاصيل يرجى الاتصال بشركتنا.


جدول الخصائص

نموذج قوة
(كيلوواط)		 جهد
(م)		 الحجم (مم) وزن استهلاك
(م³/ساعة)		 1 2 3 4 6 7
تدفق
5 م³ساعة		 ب1 ب2 H د1 د2
CDL(F)5-20 0.37 9 297 225 522 148 117 21 جهد
(م)		 13 12 11 10 7 6
CDL(F)5-30 0.55 14 324 265 589 170 142 22 19 19 17 16 12 10
CDL(F)5-40 0.55 21 351 265 616 170 142 23 26 25 23 22 16 14
CDL(F)5-50 0.75 27 378 265 643 170 142 25 33 32 29 28 22 18
CDL(F)5-60 1.1 32 405 265 670 170 142 27 40 38 38 34 27 23
CDL(F)5-70 1.1 38 432 265 697 170 142 27 46 45 44 40 32 27
CDL(F)5-80 1.1 44 459 265 724 170 142 27 53 51 50 46 36 31
CDL(F)5-90 1.5 50 496 305 801 190 155 33 60 59 56 53 44 37
CDL(F)5-100 1.5 56 523 305 828 190 155 33 67 65 64 59 48 41
CDL(F)5-110 2.2 62 550 305 855 190 155 37 74 73 70 66 54 47
CDL(F)5-120 2.2 68 577 305 882 190 155 37 81 79 76 72 59 51
CDL(F)5-130 2.2 74 604 305 909 190 155 38 88 85 82 78 64 55
CDL(F)5-140 2.2 80 631 305 936 190 155 38 95 92 89 84 69 60
CDL(F)5-150 2.2 86 658 305 963 190 155 39 101 99 95 90 74 63
CDL(F)5-160 2.2 92 685 305 990 190 155 39 108 105 101 96 78 68
CDL(F)5-170 3.0 98 722 335 1057 197 165 46 115 112 108 102 85 75
CDL(F)5-180 3.0 102 749 335 1084 197 165 46 122 119 115 109 90 78
CDL(F)5-190 3.0 108 776 335 1111 197 165 47 129 126 121 116 97 85
CDL(F)5-200 3.0 114 803 335 1138 197 165 48 135 132 127 122 100 87
CDL(F)5-210 4.0 121 830 365 1195 230 188 56 142 139 134 128 107 96
CDL(F)5-220 4.0 127 857 365 1222 230 188 57 150 147 142 134 112 97
CDL(F)5-230 4.0 133 884 365 1249 230 188 57 156 153 148 140 120 105
CDL(F)5-240 4.0 139 911 365 1276 230 188 58 163 160 154 146 122 106
CDL(F)5-250 4.0 145 938 365 1303 230 188 58 169 166 160 152 128 114
CDL(F)5-260 4.0 151 965 365 1330 230 188 59 176 173 166 160 132 115
CDL(F)5-270 4.0 157 992 365 1357 230 188 59 184 180 172 166 139 122
CDL(F)5-280 4.0 163 1019 365 1384 230 188 60 191 187 179 172 146 129
CDL(F)5-290 4.0 169 1046 365 1411 230 188 60 198 194 188 178 149 131

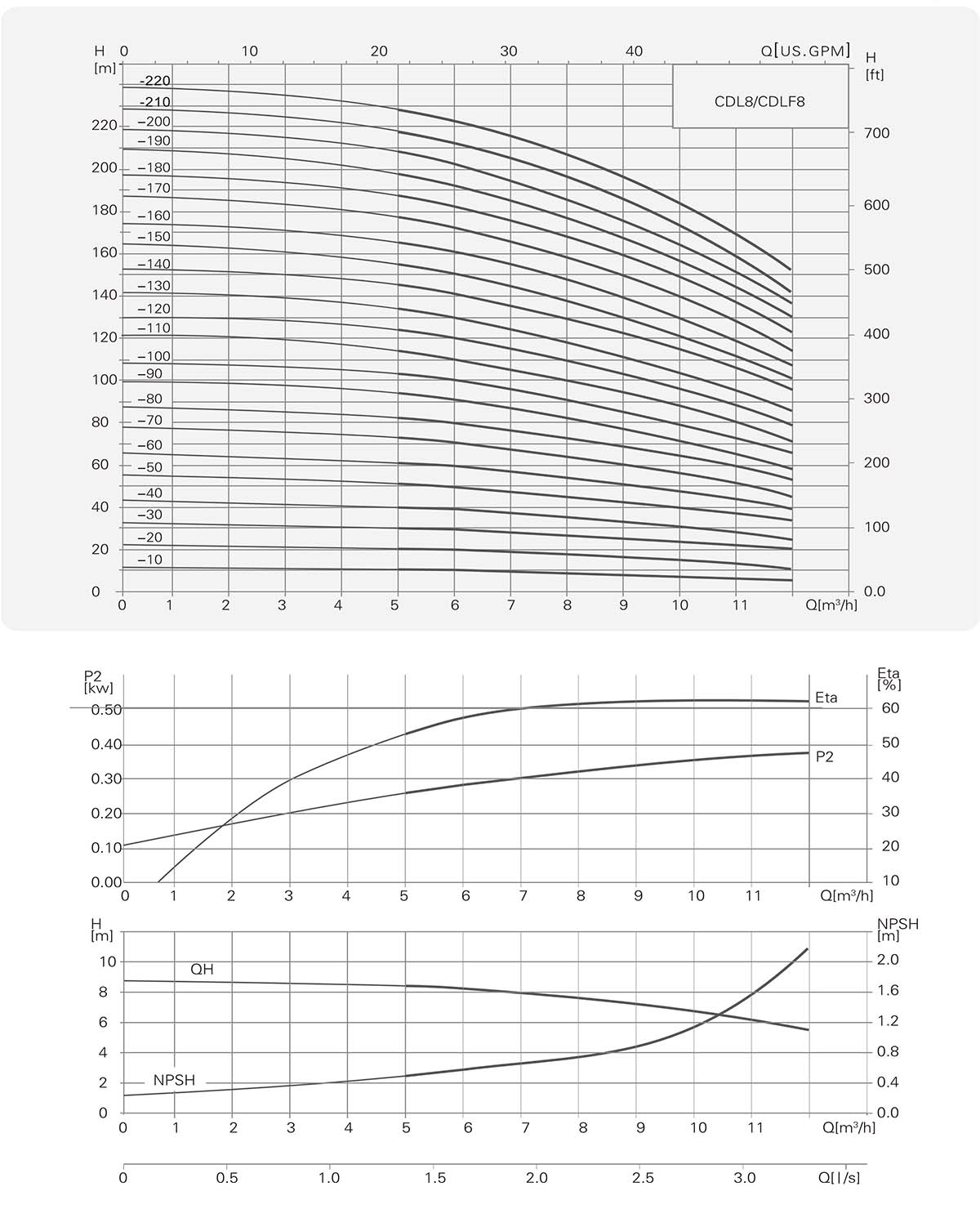

الخصائص 50 هرتز، 2900 دورة في الدقيقة


رسم التثبيت


محرك أحادي الطور، محرك مقاوم للانفجار. الأبعاد الشاملة قابلة للتغيير. لمزيد من التفاصيل يرجى الاتصال بشركتنا.


جدول الخصائص

نموذج قوة
(كيلوواط)		 جهد
(م)		 الحجم (مم) وزن
(كجم)		 استهلاك
(م³/ساعة)		 5 6 7 9 10 11 12
تدفق
8 م³/ساعة		 ب1 ب2 H د1 د2
CDL(F)8-20 0.75 18 350 265 615 170 142 33 جهد
(م)		 20 19.5 19 17 16 14 13
CDL(F)8-30 1.1 27 380 265 645 170 142 35 30 29.5 28.5 25 24 21 19
CDL(F)8-40 1.5 36 415 305 720 190 155 42 41 39.5 38 34 32 28 26
CDL(F)8-50 2.2 45 445 305 750 190 155 46 52 50 48 42 40 36 32
CDL(F)8-60 2.2 54 475 305 780 190 155 47 62 60 57 51 48 43 39
CDL(F)8-70 3 64 520 335 873 197 165 52 72 70 67 60 57 51 45
CDL(F)8-80 3 73 573 335 903 197 165 55 83 80 77 69 65 58 52
CDL(F)8-90 4 83 603 365 948 230 188 64 93 90 87 78 73 66 58
CDL(F)8-100 4 92 633 365 978 230 188 65 104 100 97 87 81 73 65
CDL(F)8-110 4 102 663 365 1008 230 188 66 114 110 107 96 87 80 71
CDL(F)8-120 4 111 693 365 1038 230 188 67 124 120 116 104 92 87 78
CDL(F)8-130 5.5 121 725 425 1150 260 208 84 134 131 126 113 98 95 85
CDL(F)8-140 5.5 130 755 425 1180 260 208 85 145 141 136 122 113 102 92
CDL(F)8-150 5.5 139 785 425 1210 260 208 87 155 151 146 131 122 110 99
CDL(F)8-160 5.5 148 815 425 1240 260 208 88 166 161 156 139 130 118 106
CDL(F)8-170 7.5 158 845 425 1270 260 208 92 177 171 166 148 138 126 113
CDL(F)8-180 7.5 167 875 425 1300 260 208 98 187 182 175 157 146 134 120
CDL(F)8-190 7.5 177 905 425 1330 260 208 99 197 192 185 166 155 142 127
CDL(F)8-200 7.5 186 935 425 1360 260 208 99 208 202 195 175 163 150 135
CDL(F)8-210 7.5 195 965 425 1390 260 208 99 218 212 205 184 171 158 143
CDL(F)8-220 7.5 205 995 425 1420 260 208 100 228 222 215 193 179 166 151

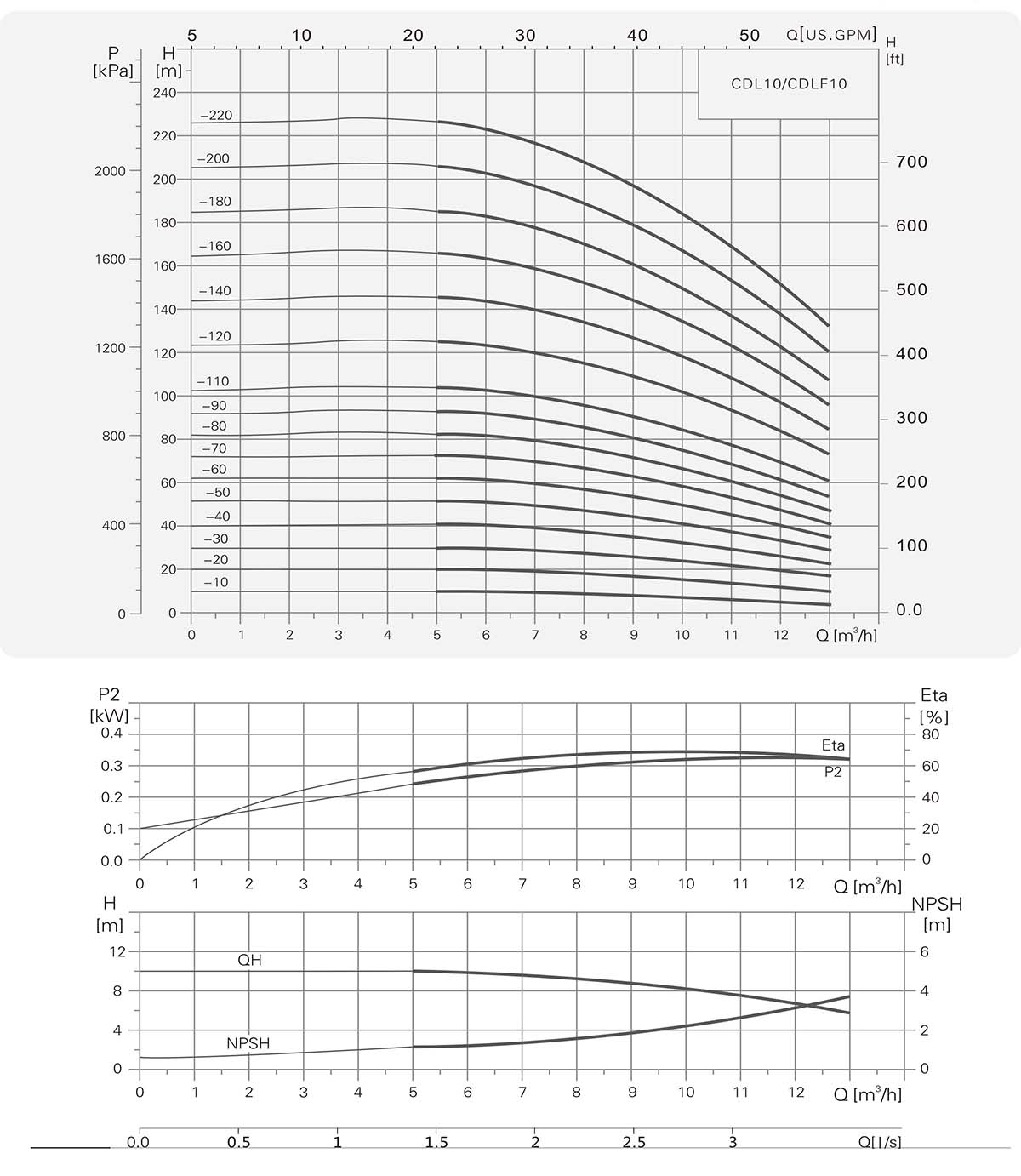

الخصائص 50 هرتز، 2900 دورة في الدقيقة


رسم التثبيت


محرك أحادي الطور، محرك مقاوم للانفجار. الأبعاد الشاملة قابلة للتغيير. لمزيد من التفاصيل يرجى الاتصال بشركتنا.


جدول الخصائص

نموذج قوة
(كيلوواط)		 جهد
(م)		 الحجم (مم) وزن
(كجم)		 استهلاك
(م³/ساعة)		 5 6 7 8 9 11
تدفق
10 م³ساعة		 ب1 ب2 H د1 د2
CDL(F)10-20 0.75 16 380 265 645 170 142 32 جهد
(م)		 20 19.5 19 18 17 14
CDL(F)10-30 1.1 24 410 265 675 170 142 34 30 29.5 28.5 27 25 21
CDL(F)10-40 1.5 32 440 305 745 190 155 40 41 39.5 38 36 34 28
CDL(F)10-50 2.2 40 470 305 775 190 155 44 52 50 48 45 42 36
CDL(F)10-60 2.2 48 500 305 805 190 165 45 62 60 57 54 51 43
CDL(F)10-70 3.0 57 545 335 880 197 165 52 72 70 67 64 60 51
CDL(F)10-80 3.0 65 575 335 910 197 165 53 83 80 77 73 69 58
CDL(F)10-90 3.0 73 605 365 970 197 165 54 93 90 87 83 78 66
CDL(F)10-100 4.0 81 635 365 1000 230 188 64 104 100 97 92 87 73
CDL(F)10-110 4.0 87 665 365 1030 230 188 65 114 110 107 102 96 80
CDL(F)10-120 4.0 92 750 365 1115 230 188 66 124 120 116 111 104 87
CDL(F)10-130 5.5 98 780 425 1205 260 208 80 134 131 126 121 113 95
CDL(F)10-140 5.5 113 810 425 1235 260 208 81 145 141 136 130 122 102
CDL(F)10-150 5.5 122 840 425 1265 260 208 82 155 151 146 139 131 110
CDL(F)10-160 5.5 130 870 425 1295 260 208 83 166 161 156 148 139 118
CDL(F)10-170 7.5 138 900 425 1325 260 208 92 177 171 166 158 148 126
CDL(F)10-180 7.5 146 930 425 1355 260 208 93 187 182 175 167 157 134
CDL(F)10-190 7.5 155 960 425 1385 260 208 94 197 192 185 177 166 142
CDL(F)10-200 7.5 163 990 425 1415 260 208 95 208 202 195 186 175 150
CDL(F)10-210 7.5 171 1020 425 1445 260 208 96 218 212 205 195 184 158
CDL(F)10-220 7.5 179 1050 425 1475 260 208 97 228 222 215 205 193 166

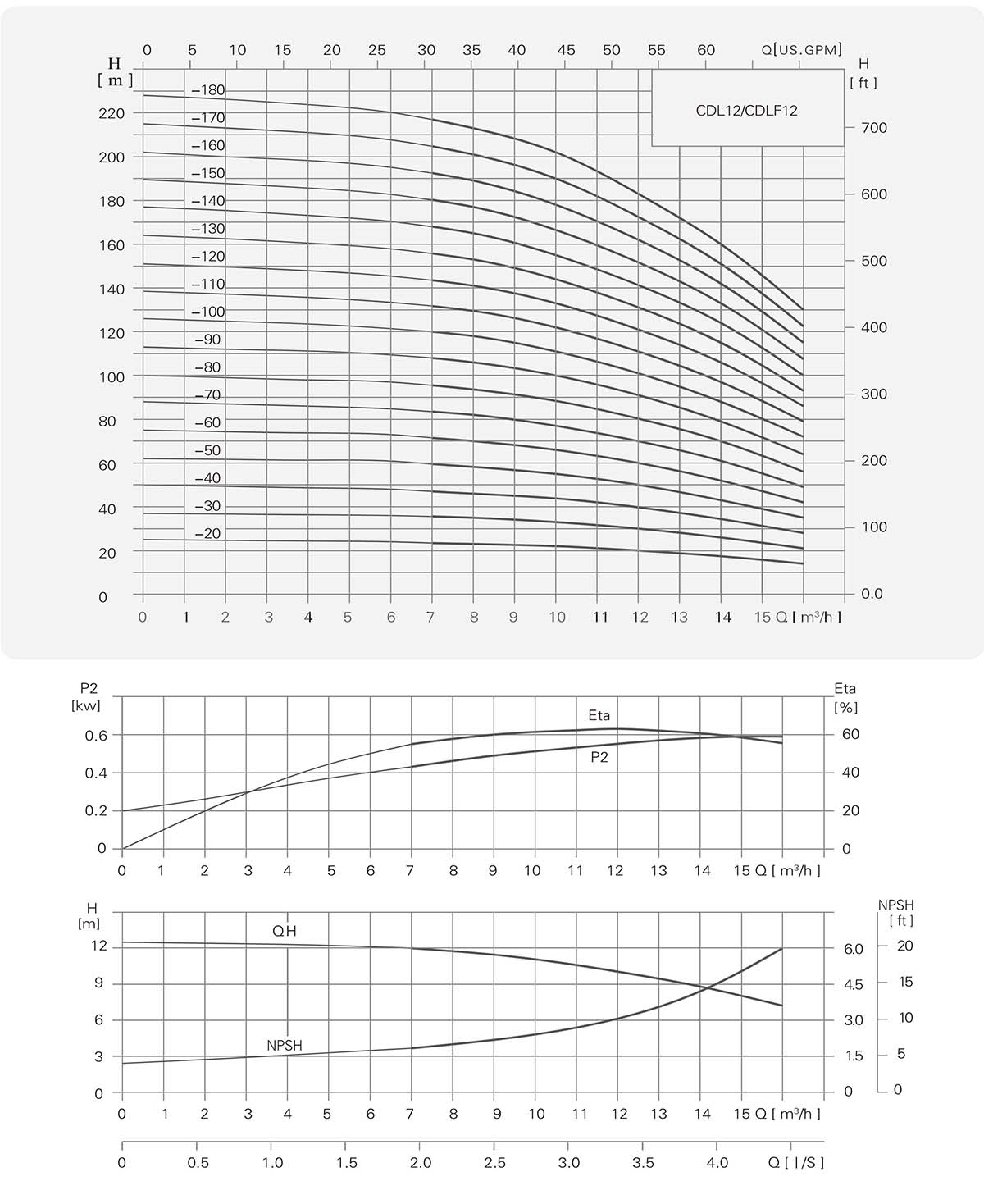

الخصائص 50 هرتز، 2900 دورة في الدقيقة

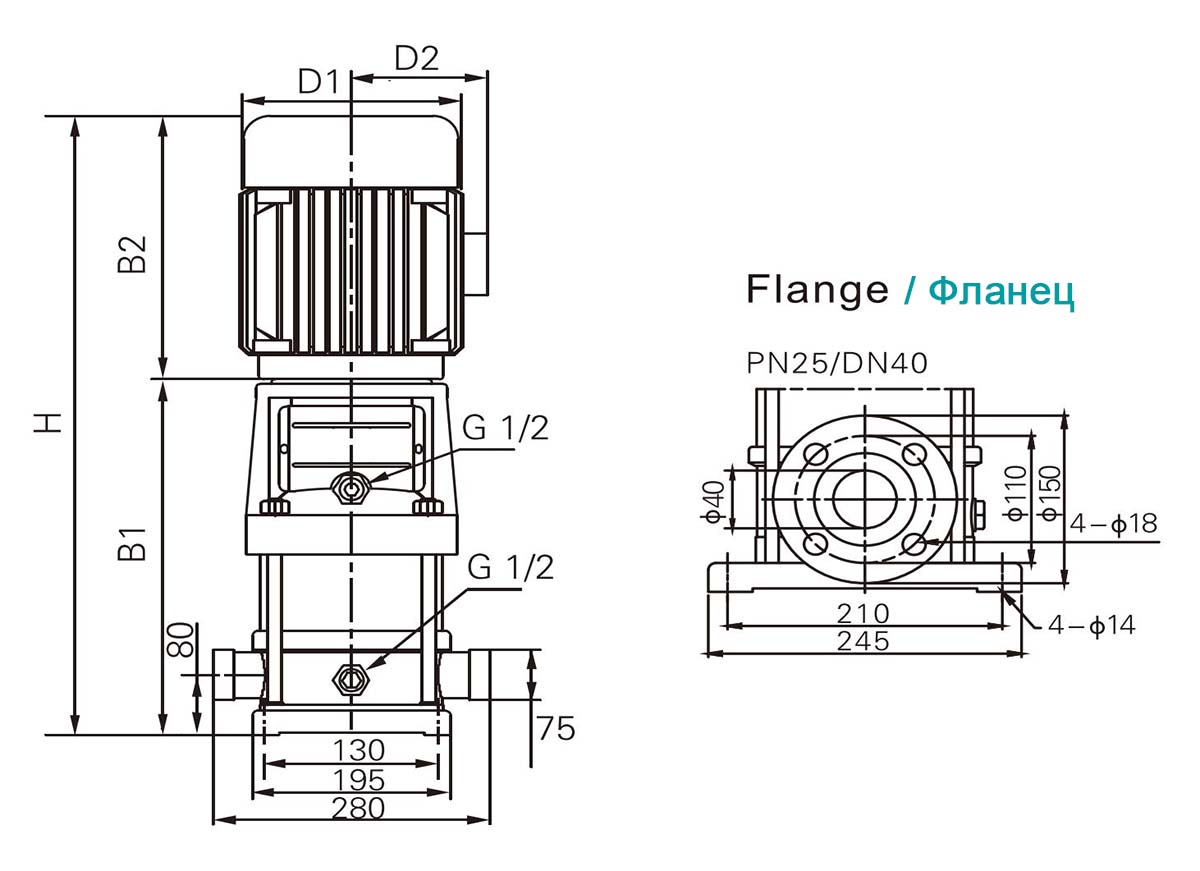

رسم التثبيت


محرك أحادي الطور، محرك مقاوم للانفجار. الأبعاد الشاملة قابلة للتغيير. لمزيد من التفاصيل يرجى الاتصال بشركتنا.


جدول الخصائص

نموذج قوة
(كيلوواط)		 جهد
(م)		 الحجم (مم) وزن
(كجم)		 استهلاك
(م³/ساعة)		 7 8 9 10 11 13 14 15 16
تدفق
12 م³ساعة		 ب1 ب2 H د1 د2
CDL(F)12-20 1.5 20 384 295 679 190 155 39 جهد
(م)		 23 23 22 22 21 18 17 15 14
CDL(F)12-30 2.2 30 416 295 711 190 155 43 35 35 34 33 31 28 26 23 21
CDL(F)12-40 3 40 461 330 791 197 165 51 47 46 45 44 42 37 34 31 28
CDL(F)12-50 3 50 493 330 823 197 165 53 49 58 56 55 52 46 43 39 35
CDL(F)12-60 4 60 525 345 870 230 188 61 71.5 70 68 66 63 56 52 47 42
CDL(F)12-70 5.5 70 579 390 969 260 208 72 83 82 79 77 73 65 61 55 49
CDL(F)12-80 5.5 80 611 390 1001 260 208 74 95 94 91 88 84 75 70 63 56
CDL(F)12-90 5.5 91 643 390 1033 260 208 76 108 106 103 10 95 85 79 71 64
CDL(F)12-100 7.5 101 675 390 1065 260 208 83 120 118 114 111 106 94 88 80 72
CDL(F)12-110 7.5 111 707 390 1097 260 208 84 132 130 126 122 117 104 97 88 79
CDL(F)12-120 7.5 121 739 390 1129 260 208 87 143 141 137 133 127 113 106 96 86
CDL(F)12-130 11 131 858 500 1358 330 255 155 155 153 149 144 138 124 118 104 93
CDL(F)12-140 11 141 890 500 1390 330 255 157 168 165 160 155 148 132 124 112 100
CDL(F)12-150 11 151 922 500 1422 330 255 159 180 177 172 166 159 142.5 133 120 107
CDL(F)12-160 11 162 954 500 1454 330 255 161 192 189 183 178 170 152 142 128 115
CDL(F)12-170 11 171 986 500 1486 330 255 163 204 201 195 190 181 162 151 137 122
CDL(F)12-180 11 183 1018 500 1518 330 255 165 217 213 207 202 192 171 160 145 130

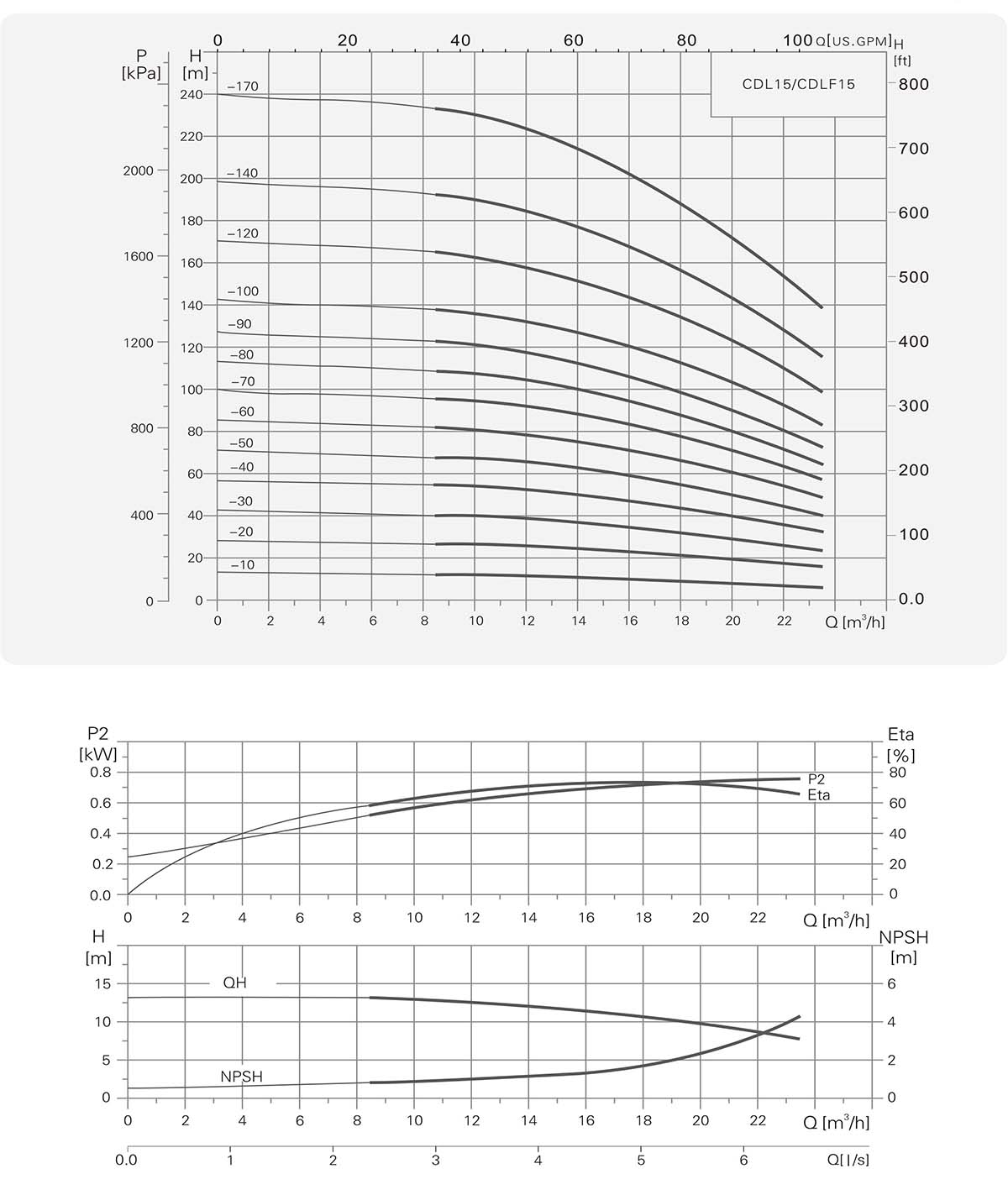

الخصائص 50 هرتز، 2900 دورة في الدقيقة

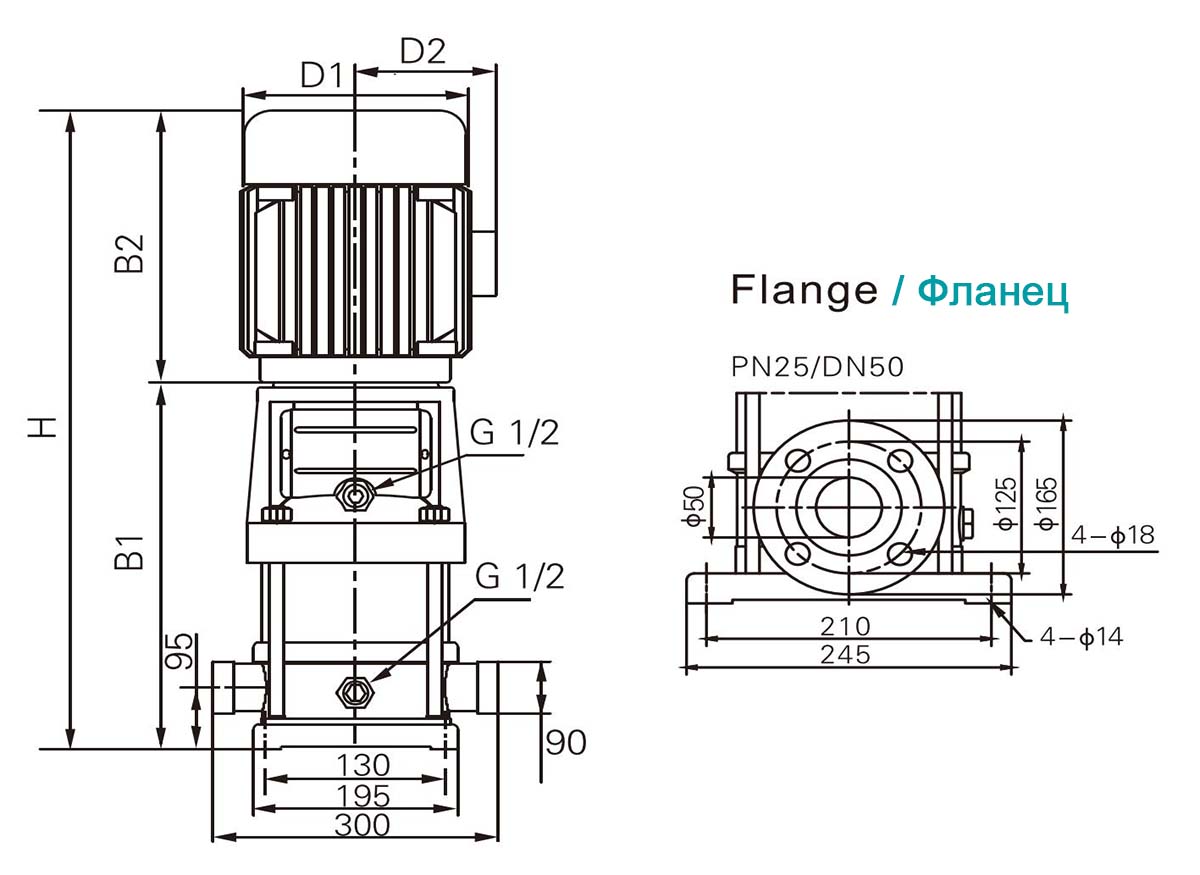

رسم التثبيت


محرك أحادي الطور، محرك مقاوم للانفجار. الأبعاد الشاملة قابلة للتغيير. لمزيد من التفاصيل يرجى الاتصال بشركتنا.


جدول الخصائص

نموذج قوة
(كيلوواط)		 جهد
(م)		 الحجم (مم) وزن
(كجم)		 استهلاك
(م³/ساعة)		 3 6 9 12 16 18 21
تدفق
15 م³ساعة		 ب1 ب2 H د1 د2
CDL(F)15-10 1.1 11 400 265 665 170 142 34 جهد
(م)		 15 13 13 12 11 10 9
CDL(F)15-20 2.2 23 460 305 765 190 155 42 28 27 26 25 23 21 18
CDL(F)15-30 3.0 35 520 335 855 197 165 50 42 41 40 38 35 32 28
CDL(F)15-40 4.0 47 580 365 945 230 188 59 58 55 55 51 47 43 38
CDL(F)15-50 4.0 58 640 365 1005 230 188 60 70 68 66 64 58 53 48
CDL(F)15-60 5.5 71 700 390 1090 260 208 76 83 82 80 77 71 64 58
CDL(F)15-70 5.5 83 745 390 1135 260 208 77 98 96 94 89 83 75 65
CDL(F)15-80 7.5 96 790 390 1180 260 208 84 112 110 108 103 96 86 75
CDL(F)15-90 7.5 108 835 390 1225 260 208 86 125 123 120 115 108 97 84
CDL(F)15-100 11 120 903 500 1403 330 255 155 140 138 136 129 120 109 95
CDL(F)15-110 11 131 948 500 1448 330 255 157 154 152 149 142 131 120 105
CDL(F)15-120 11 142 993 500 1493 330 255 159 168 165 162 155 142 130 114
CDL(F)15-130 11 154 1038 500 1538 330 255 161 181 178 175 168 154 142 122
CDL(F)15-140 11 166 1083 500 1583 330 255 163 194 192 188 180 166 151 130
CDL(F)15-150 15 179 1128 500 1628 330 255 172 209 206 202 193 179 163 140
CDL(F)15-160 15 192 1173 500 1673 330 255 174 224 220 216 206 192 175 150
CDL(F)15-170 15 205 1218 500 1718 330 255 176 237 234 230 219 205 185 160


الخصائص 50 هرتز، 2900 دورة في الدقيقة


رسم التثبيت


محرك أحادي الطور، محرك مقاوم للانفجار. الأبعاد الشاملة قابلة للتغيير. لمزيد من التفاصيل يرجى الاتصال بشركتنا.


جدول الخصائص

نموذج قوة
(كيلوواط)		 جهد
(م)		 حجم (مم) وزن
(كجم)		 استهلاك
(م³/ساعة)		 8 10 12 14 18 20 22
تدفق
16 م³/ساعة		 ب1 ب2 H د1 د2
CDL(F)16-20 2.2 22 400 305 705 190 155 42 جهد
(م)		 27 26 25 24 21 19 16
CDL(F)16-30 3 34 460 335 795 197 165 50 41 40 38 37 32 29 25
CDL(F)16-40 4 46 510 365 885 230 188 59 54 53 52 49 43 38 34
CDL(F)16-50 5.5 58 580 390 970 260 208 76 68 67 65 62 54 48 43
CDL(F)16-60 5.5 70 625 390 1015 260 208 77 82 80 78 74 64 58 52
CDL(F)16-70 7.5 82 670 390 1060 260 208 84 96 95 91 87 76 68 61
CDL(F)16-80 7.5 94 715 390 1105 260 208 86 110 108 104 99 86 77 70
CDL(F)16-90 11 106 783 500 1283 330 255 155 124 122 118 112 98 87 78
CDL(F)16-100 11 118 828 500 1328 330 255 157 138 136 131 125 109 97 87
CDL(F)16-110 11 130 873 500 1373 330 255 159 152 149 144 138 120 106 96
CDL(F)16-120 11 141 918 500 1418 330 255 161 166 162 157 150 130 116 105
CDL(F)16-130 15 154 963 500 1463 330 255 172 180 176 171 163 141 126 114
CDL(F)16-140 15 166 1008 500 1508 330 255 174 194 190 184 175 152 136 122
CDL(F)16-150 15 178 1053 500 1553 330 255 176 208 203 197 188 163 146 131
CDL(F)16-160 15 189 1098 500 1598 330 255 178 222 217 210 200 174 156 140
CDL(F)16-170 15 200 1143 500 1643 330 255 180 236 230 223 212 185 165 149


الخصائص 50 هرتز، 2900 دورة في الدقيقة


رسم التثبيت


محرك أحادي الطور، محرك مقاوم للانفجار. الأبعاد الشاملة قابلة للتغيير. لمزيد من التفاصيل يرجى الاتصال بشركتنا.


جدول الخصائص

نموذج قوة
(كيلوواط)		 جهد
(م)		 الحجم (مم) وزن
(كجم)		 استهلاك
(م³/ساعة)		 10 12 14 16 18 22 24 26 28
تدفق
20 م³/ساعة		 ب1 ب2 H د1 د2
CDL(F)20-10 1.1 11 360 245 605 170 142 33 جهد
(م)		 13 13 12 12 11 9 8 7 6
CDL(F)20-20 2.2 23 400 295 695 190 155 42 27 26 26 25 24 22 20 18 15
CDL(F)20-30 4 35 460 345 805 230 188 58 40 39 39 38 37 33 30 27 24
CDL(F)20-40 5.5 47 535 390 925 260 208 74 54 53 52 51 49 44 41 37 33
CDL(F)20-50 5.5 58 580 390 970 260 208 76 67 66 64 62 60 55 50 45 40
CDL(F)20-60 7.5 70 625 390 1015 260 208 82 81 79 77 75 73 66 61 55 49
CDL(F)20-70 7.5 82 670 390 1060 260 208 84 95 93 91 89 86 77 71 65 58
CDL(F)20-80 11 94 738 500 1238 330 255 153 109 107 105 102 99 89 82 75 67
CDL(F)20-90 11 106 783 500 1283 330 255 155 122 120 118 115 112 100 93 85 76
CDL(F)20-100 11 118 828 500 1328 330 255 157 136 134 131 128 124 111 103 95 85
CDL(F)20-110 15 130 873 500 1373 330 255 168 150 148 145 141 137 122 114 105 94
CDL(F)20-120 15 142 918 500 1418 330 255 170 164 162 158 154 149 133 124 114 102
CDL(F)20-130 15 154 963 500 1463 330 255 172 178 175 171 167 162 145 135 124 111
CDL(F)20-140 15 166 1008 500 1508 330 255 174 192 189 185 180 174 156 145 133 119
CDL(F)20-150 18.5 178 1053 550 1603 330 255 191 206 203 198 193 187 168 156 143 128
CDL(F)20-160 18.5 190 1098 550 1648 330 255 193 220 216 212 206 200 179 167 153 137
CDL(F)20-170 18.5 202 1143 550 1693 330 255 195 234 230 225 219 212 190 177 162 145

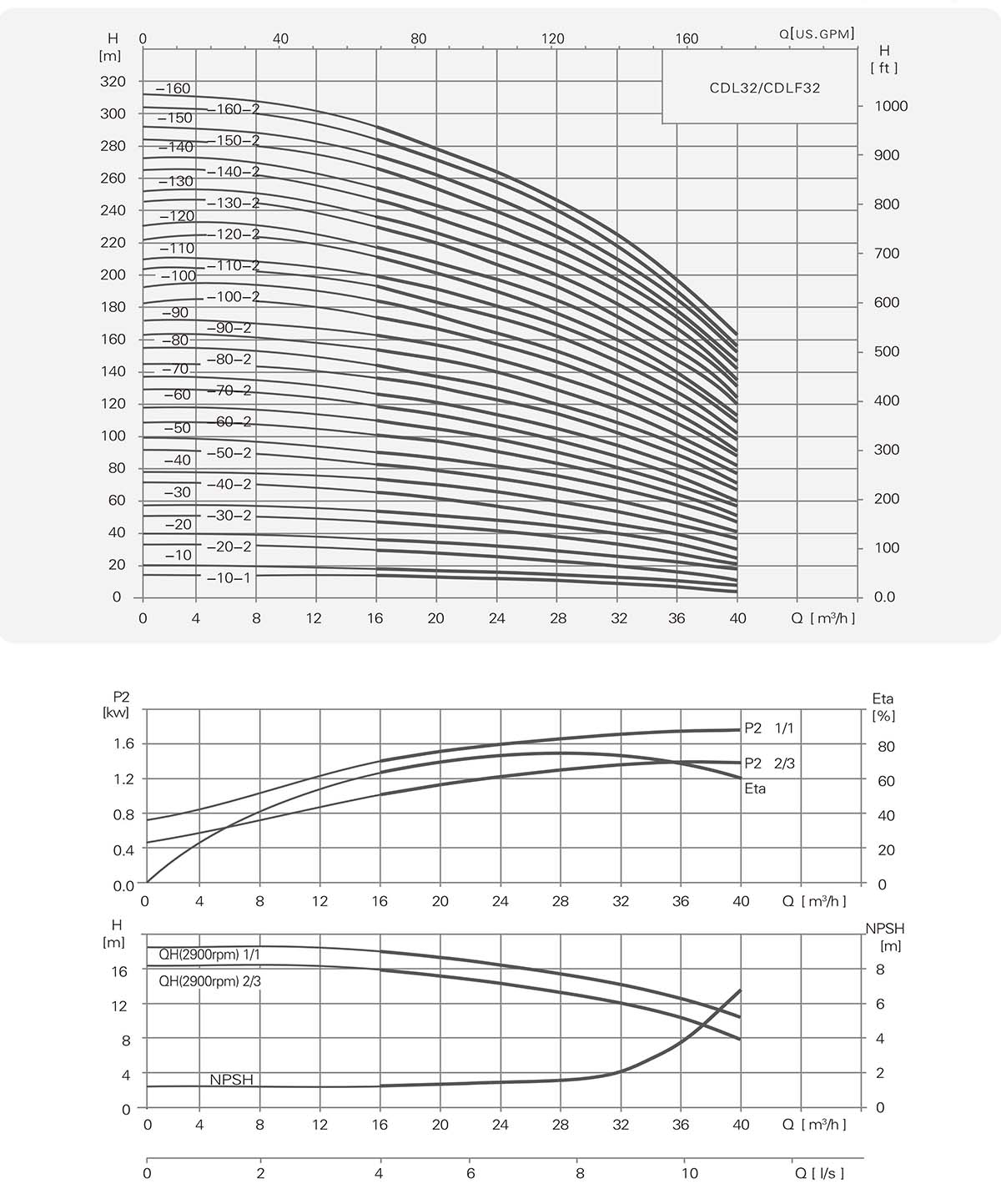

الخصائص 50 هرتز، 2900 دورة في الدقيقة


رسم التثبيت


محرك أحادي الطور، محرك مقاوم للانفجار. الأبعاد الشاملة قابلة للتغيير. لمزيد من التفاصيل يرجى الاتصال بشركتنا.


جدول الخصائص

نموذج قوة
(كيلوواط)		 جهد الحجم (مم) وزن
(كجم)		 استهلاك
(م³/ساعة)		 16 20 24 28 36 40
تدفق
32 م³/ساعة		 ب1 ب2 H د1 د2
CDL(F)32-10-1 1.5 9 510 305 795 190 155 64 جهد
(م)		 14 13 12 11 7 4
CDL(F)32-10 2.2 13 510 305 795 190 155 68 18 17 15 14 11 8
CDL(F)32-20-2 3.0 20 580 330 920 197 165 77 29 28 26 23 16 11
CDL(F)32-20 4.0 27 580 365 930 230 180 85 36 34 32 29 23 18
CDL(F)32-30-2 5.5 33 650 425 1035 260 208 100 47 44 41 38 28 21
CDL(F)32-30 5.5 40 650 425 1035 260 208 100 54 51 48 44 35 27
CDL(F)32-40-2 7.5 46 720 425 1105 260 208 109 65 62 58 53 40 30
CDL(F)32-40 7.5 53 720 425 1105 260 208 109 72 69 65 59 47 37
CDL(F)32-50-2 11 60 900 500 1460 260 208 125 83 79 74 68 52 41
CDL(F)32-50 11 67 900 500 1460 260 208 125 90 86 81 74 59 47
CDL(F)32-60-2 11 74 970 500 1460 330 255 185 101 97 90 83 65 51
CDL(F)32-60 11 81 970 500 1460 330 255 185 108 104 97 90 72 57
CDL(F)32-70-2 15 88 1040 500 1530 330 255 199 119 114 107 98 78 60
CDL(F)32-70 15 95 1040 500 1530 330 255 199 126 121 113 105 85 67
CDL(F)32-80-2 15 102 1110 500 1600 330 255 203 136 131 123 114 90 71
CDL(F)32-80 15 109 1110 500 1600 330 255 203 144 138 130 120 97 77
CDL(F)32-90-2 18.5 117 1180 550 1720 330 255 222 154 148 140 129 102 82
CDL(F)32-90 18.5 124 1180 550 1720 330 255 222 162 156 147 136 109 88
CDL(F)32-100-2 18.5 131 1250 550 1790 330 255 227 175 166 157 146 115 91
CDL(F)32-100 18.5 138 1250 550 1790 330 255 227 182 173 164 152 122 98
CDL(F)32-110-2 22 146 1320 575 1885 360 285 272 193 184 173 164 128 102
CDL(F)32-110 22 153 1320 575 1885 360 285 272 200 191 180 168 135 109
CDL(F)32-120-2 22 160 1400 575 1955 360 285 276 211 201 189 178 140 113
CDL(F)32-120 22 167 1400 575 1955 360 285 276 218 208 196 184 147 120
CDL(F)32-130-2 30 174 1470 650 2100 360 285 293 230 218 206 193 153 124
CDL(F)32-130 30 181 1470 650 2100 360 285 293 237 225 213 200 160 131
CDL(F)32-140-2 30 189 1540 650 2170 360 285 298 247 235 222 210 165 135
CDL(F)32-140 30 196 1540 650 2170 400 310 341 255 242 229 216 172 142
CDL(F)32-150-2 30 203 1610 650 2240 400 310 345 266 253 239 224 178 145
CDL(F)32-150 30 210 1610 650 2240 400 310 345 274 260 246 231 185 152
CDL(F)32-160-2 30 218 1680 650 2330 400 310 350 284 270 255 240 190 156
CDL(F)32-160 30 225 1680 650 2330 400 310 350 292 277 262 246 197 163



الكلمات الساخنة: CDL / CDLF SS 304 مضخة طرد مركزي عمودية متعددة المراحل، الصين، الشركة المصنعة، المورد، المصنع، حسب الطلب، الجودة، أحدث المبيعات، في المخزون، العلامات التجارية، CE، تايتشو

الفئة ذات الصلة

مضخة تحويل التردد الذكية

مضخة السطح

مضخة الحديقة

مضخة غاطسة

مضخة الصرف الصحي

مضخة الآبار العميقة

المضخة الشمسية

مضخة الدورة الدموية

مضخة مضمنة

أجهزة الطرد المركزي التجارية

مضخة شفط مزدوجة

مضخة الشفط النهائية

مضخة سبا لحمام السباحة

مضخة النقل

مضخة المحرك

مضخة تصريف الطوارئ للمقطورة ومضخة محرك الديزل

مضخة الحريق والمعدات

إرسال استفسار

لا تتردد في تقديم استفسارك في النموذج أدناه. سوف نقوم بالرد عليك خلال 24 ساعة.

منتجات ذات صله

X
نحن نستخدم ملفات تعريف الارتباط لنقدم لك تجربة تصفح أفضل، وتحليل حركة مرور الموقع، وتخصيص المحتوى. باستخدام هذا الموقع، فإنك توافق على استخدامنا لملفات تعريف الارتباط. سياسة الخصوصية
يرفض يقبل
