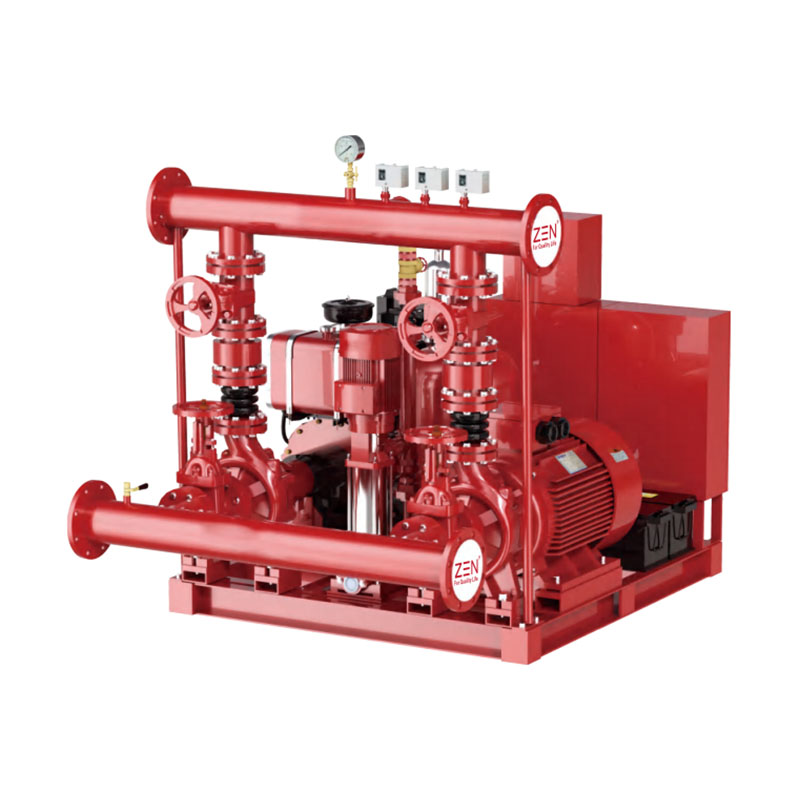

نظام مكافحة الحرائق ZEDJ

يتم تقديم نظام مكافحة الحرائق ZEDJ عالي الجودة من قبل الشركة المصنعة الصينية ZEN Machinery. نقوم بتصنيع مضخات الحريق بدقة وفقًا للمعايير الدولية، ونلتزم بتوفير منتجات عالية الجودة للعملاء في جميع أنحاء العالم. لا تتردد في الاتصال بنا في أي وقت.

1. يتم تركيب المكونات على هيكل الإطار الفولاذي.

2. كل وحدة تحكم لديها خط قياس الضغط الخاص بها.

3. يجب ألا يشتمل خط الشفط على مصفاة.

4. فحص الصمام وصمام الخانق على خط التفريغ.

5. لا تسمح شهادة NFPA 20 بالشفط السلبي لمضخات الشفط النهائي ومضخات الغلاف المقسمة.

المبدأ

عندما ينخفض ​​الضغط عن القيمة المحددة، يبدأ الفارس في التشغيل بالإشارة من مفتاح الضغط ويستمر في التشغيل لمدة 10 دقائق حتى يصل ضغط النظام إلى القيمة المحددة. إذا استمر الضغط في الانخفاض، تبدأ المضخة الرئيسية في العمل أولاً. إذا لم يتمكن ضغط النظام من الإمداد واستمر الضغط في الانخفاض، فستبدأ المضخة الاحتياطية في العمل.

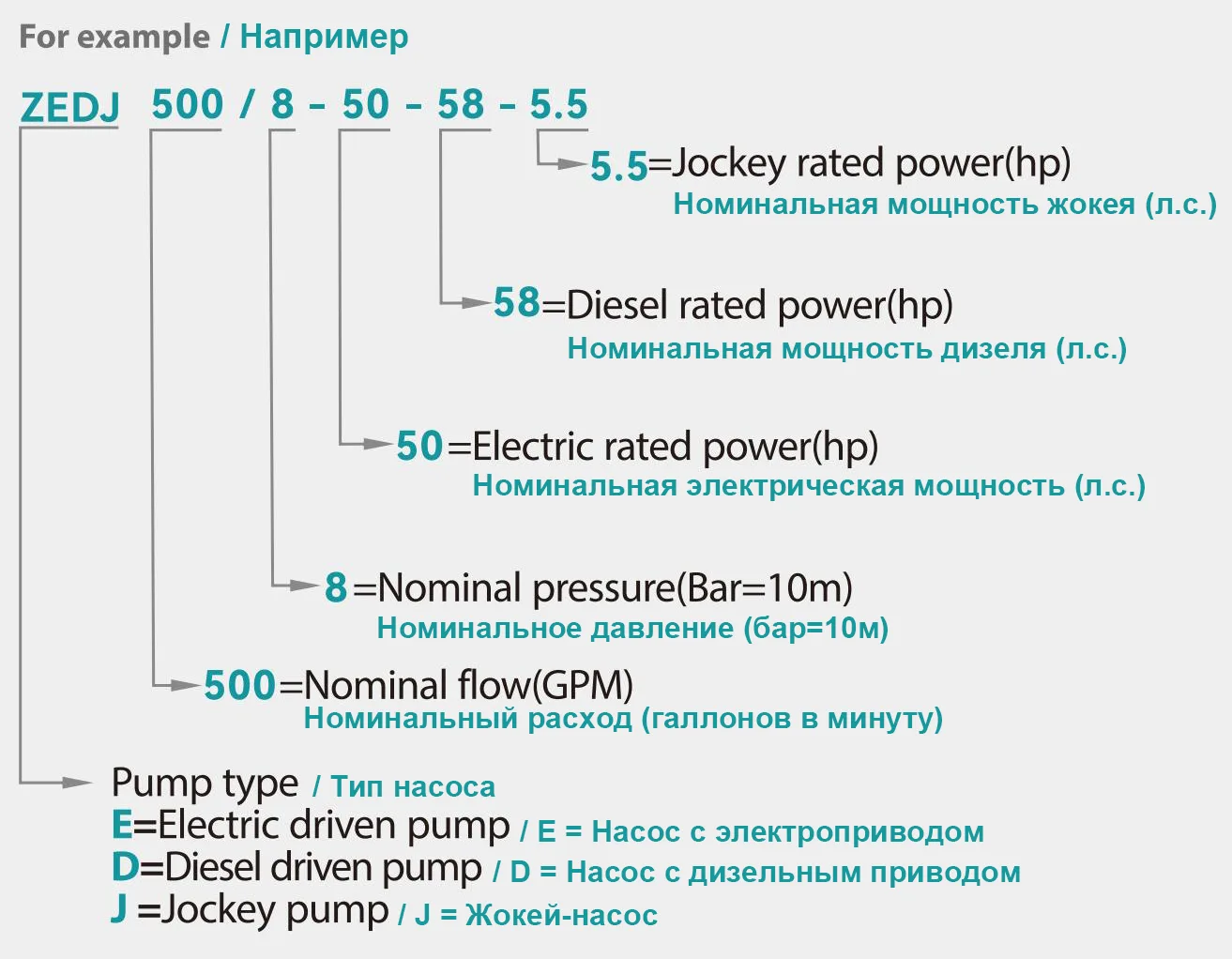

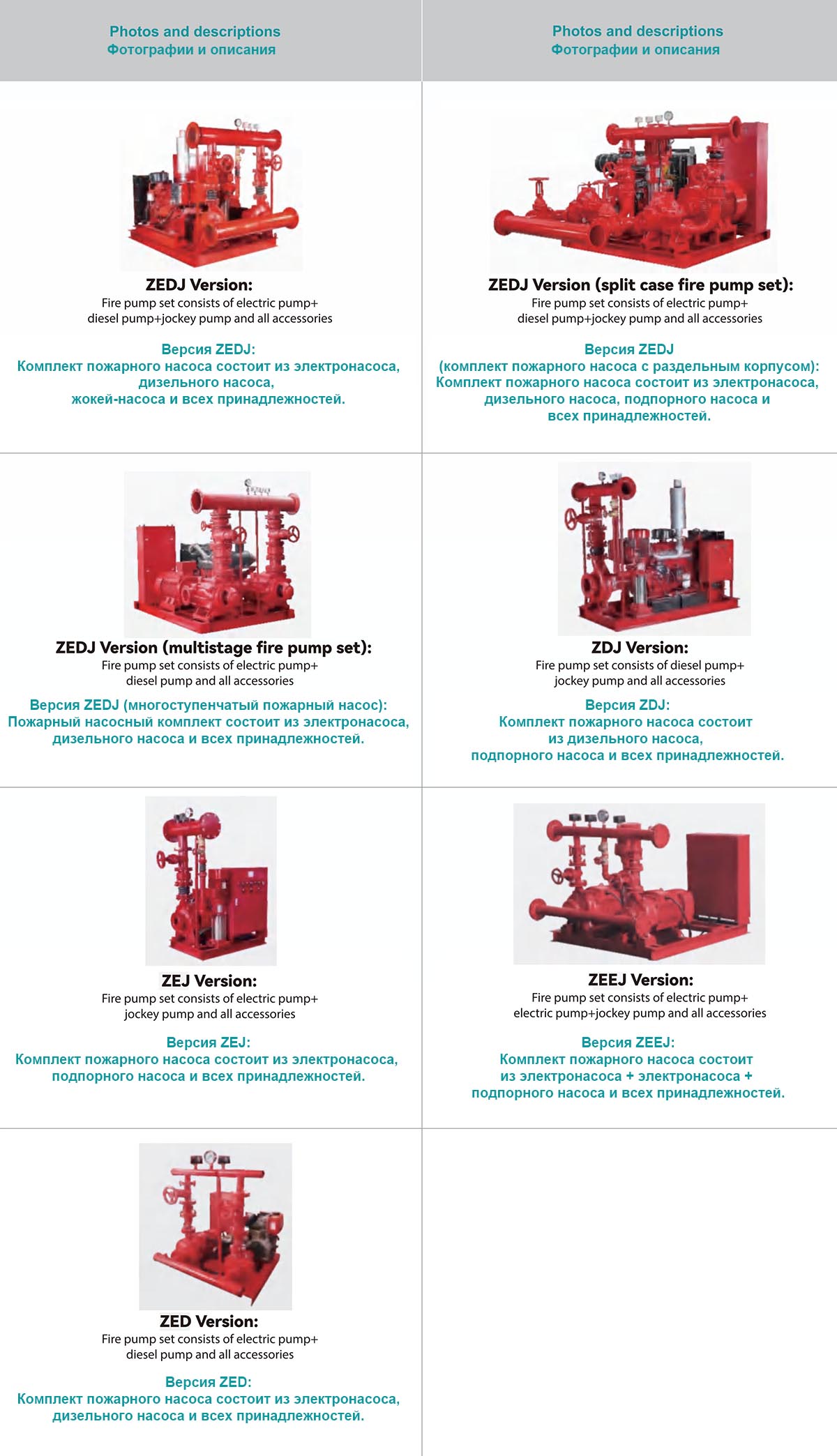

إصدارات مضخات الحريق NFPA 20

البيانات الفنية 50 هرتز ن = 2900 دورة / دقيقة

	Q	H	كهربائي		ديزل	الفارس
			الخيار 1	الخيار 2		الخيار 1	الخيار 2
			متصل بشكل وثيق	موثوقة للغاية	نوع القابض	المكره البلاستيكية	عمل كليس SS304
	جي بي إم	هنالك
زيدج 50/6-5.5-8.6-2	50	6	زست 32-250/557.5 حصان	XAD32-250/557.5 حصان	اس دي 32-250/558.6 حصان	SVP4-6/2HP	CDL(F)1-15/1HP
زيدج 50/7-7.5-10-2	50	7	زست 32-250/75 10 حصان	XAD32-250/75 10 حصان	اس دي 32-250/75 10 حصان	SVP4-6/2HP	CDL(F)1-15/1HP
زيدج 50/8-10-12-3	50	8	زست 32-250/11015 حصان	XAD32-250/110 15 حصان	اس دي 32-250/11012 حصان	SVP4-10/3HP	CDL(F)1-15/1HP
زيدج 50/9-10-27-3	50	9	زست 32-250/150 20 حصان	XAD32-250/150 20 حصان	اس دي 32-250/150 27 حصان	SVP4-10/3HP	CDL(F)1-17/1.5 حصان
زيدج 100/7-10-10-2	100	6-7	زست 32-250/75 10 حصان	XAD32-250/75 10 حصان	اس دي 32-250/75 10 حصان	SVP4-6/2HP	CDL(F)2-11/1.5 حصان
زيدج 100/8-15-27-3	100	8	زست 32-250/150 20 حصان	XAD32-250/150 20 حصان	اس دي 32-250/150 27 حصان	SVP4-10/3HP	CDL(F)2-13/2HP
زيدج 100/9-17.5-27-3	100	9	زست 40-250/185 25 حصان	XAD40-250/185 25 حصان	SD40-250/185 27 حصان	SVP4-10/3HP	CDL(F)2-13/2HP
زيدج 120/7-10-12-3	120	7	ZST 32-250/75D 10 حصان	XAD32-250/75H 10 حصان	اس دي 32-250/75 ساعة 12 حصان	SVP4-10/3HP	CDL(F)2-13/2HP
زيدج 150/7-15-12-3	150	7	زست 40-250/110 15 حصان	XAD40-250/110 15 حصان	اس دي 40-250/110 12 حصان	SVP4-10/3HP	CDL(F)4-10/3HP
زيدج 200/6-20-27-3	200	6	زست 50-250/150 20 حصان	XAD50-250/150 20 حصان	اس دي 50-250/150 27 حصان	SVP4-10/3HP	CDL(F)4-10/3HP
زيدج 200/7-25-27-3	200	7	زست 50-250/185 25 حصان	XAD50-250/185 25 حصان	اس دي 50-250/185 27 حصان	SVP4-10/3HP	CDL(F)4-10/3HP
زيدج 200/8-30-32-3	200	8	زست 50-250/220 30 حصان	XAD50-250/220 30 حصان	اس دي 50-250/220 32 حصان	SVP4-10/3HP	CDL(F)4-12/3HP
زيدج 200/9-40-38-4	200	9	-	XAD50-250/300 40 حصان	اس دي 50-250/300 38 حصان	SVP4-12/4HP	CDL(F)4-123/حصان
زيدج 200/10-50-58-4	200	10		XAD50-315/37050 حصان	اس دي 50-315/370 58 حصان	SVP6-8/4HP	CDL(F)4-14/4HP
زيدج 250/7-25-27-4	250	7	زست 50-250/18525 حصان	XAD50-250/185 25 حصان	اس دي 50-250/185 27 حصان	SVP6-8/4HP	CDL(F)4-12/3HP
زيدج 300/6-25-27-4	300	6	زست 50-250/185 25 حصان	XAD50-250/185 25 حصان	اس دي 50-250/185 27 حصان	SVP6-8/4HP	CDL(F)8-6/3HP
زيدج 300/7-30-32-4	300	7	زست 50-250/220 30 حصان	XAD50-250/220 30 حصان	اس دي 50-250/220 32 حصان	SVP6-8/4HP	CDL(F)8-8/4HP
زيدج 300/8-40-38-4	300	8	-	XAD50-250/300 40 حصان	اس دي 50-250/300 38 حصان	SVP8-8/4HP	CDL(F)8-8/4HP
زيدج 300/10-50-58-5.5	300	9-10	-	XAD50-315/370 50 حصان	اس دي 50-315/370 58 حصان	SVP8-10/5.5 حصان	CDL(F)8-12/5.5 حصان
زيدج 350/7-30-32-4	350	7	زست 50-250/220 30 حصان	XAD50-250/220 30 حصان	اس دي 50-250/220 32 حصان	SVP8-8/4HP	CDL(F)8-8/4HP
زيدج 400/6-30-32-4	400	6	زست 65-250/220 30 حصان	XAD65-250/220 30 حصان	اس دي 65-250/220 32 حصان	SVP8-8/4HP	CDL(F)8-8/4HP
زيدج 400/7-40-38-5.5	400	7	زست 65-250/300 40 حصان	XAD65-250/300 40 حصان	اس دي 65-250/300 38 حصان	SVP8-10/5.5 حصان	CDL(F)8-8/4HP
زيدج 400/8-50-58-5.5	400	8	زست 65-250/370 50 حصان	XAD65-250/370 50 حصان	اس دي 65-250/370 58 حصان	SVP8-10/5.5 حصان	CDL(F)8-10/5.5 حصان
زيدج 400/9-60-61-7.5	400	9	زست 65-315/450 60 حصان	XAD65-315/450 60 حصان	إس دي 65-315/450 61 حصان	SVP12-6/7.5 حصان	CDL(F)8-12/5.5 حصان
زيدج 500/7-40-38-5.5	500	6-7	زست 65-250/300 40 حصان	XAD65-250/300 40 حصان	اس دي 65-250/300 38 حصان	SVP12-4/5.5 حصان	CDL(F)12-8/7.5 حصان
زيدج 500/8-50-58-7.5	500	8	زست 65-250/370 50 حصان	XAD65-250/370 50 حصان	إس دي 65-250/37058 حصان	SVP12-6/7.5 حصان	CDL(F)12-8/7.5 حصان
زيدج 500/9-60-61-7.5	500	9	زست 65-315/450 60 حصان	XAD65-315/450 60 حصان	إس دي 65-315/450 61 حصان	SVP12-6/7.5 حصان	CDL(F)12-9/7.5 حصان
زيدج 500/11-75-75-7.5	500	10-11	زست 65-315/550 75 حصان	XAD65-315/550 75 حصان	إس دي 65-315/550 75 حصان	SVP12-6/7.5 حصان	CDL(F)12-12/10 حصان
زيدج 500/13-100-100-15	500	12-13	زست 65-315/750 100 حصان	XAD65-315/750 100 حصان	إس دي 65-315/750 100 حصان	-	CDL(F)12-14/15 حصان

	Q	H	كهربائي		ديزل	الفارس
			الخيار 1	الخيار 2		الخيار 1	الخيار 2
			متصل بشكل وثيق	موثوقة للغاية	نوع القابض	المكره البلاستيكية	عمل كليس SS304
	جي بي إم	هنالك
زيدج 500/14-125-125-15	500	14	زست 65-315/900 125 حصان	XAD65-315/900 125 حصان	إس دي 65-315/900 125 حصان	-	CDL(F)12-14/15 حصان
زيدج 750/7-60-61-10	750	6-7	زست 80-250/450 60 حصان	XAD80-250/450 60 حصان	اس دي 80-250/450 61 حصان	-	CDL(F)16-8/10 حصان
زيدج 750/8-75-75-10	750	8	زست 80-250/550 75 حصان	الحد 80-250/550 75 حصان	SD80-250/550 75 حصان	-	CDL(F)16-8/10 حصان
زيدج 750/9-100-100-10	750	9	-	الحد 80-250/750 100 حصان	اس دي 80-250/750 100 حصان	-	CDL(F)16-8/10 حصان
زيدج 750/11-100-100-12	750	10-11	زست 80-315/750 100 حصان	XAD 80-315/750 100 حصان	اس دي 80-315/750 100 حصان	-	CDL(F)16-10/15 حصان
زيدج 50/13-125-125-15	750	12-13	زست 80-315/900 125 حصان	الحد 80-315/900 125 حصان	اس دي 80-315/900 125 حصان	-	CDL(F)16-12/15 حصان
زيدج 50/14-150-150-15	750	14	-	XAD 80-315/1100 150 حصان	اس دي 80-315/1100 150 حصان	-	CDL(F)16-14/20 حصان
زيدج 1000/8-100-100-10	1000	8	زست 100-250/750 100 حصان	الحد 100-250/750 100 حصان	اس دي 100-250/750 100 حصان	-	CDL(F))20-8/15 حصان
زيدج 1000/9-125-125-12	1000	9	زست 100-250/900 125 حصان	الحد 100-250/900 125 حصان	اس دي 100-250/900 125 حصان	-	CDL(F)20-10/15 حصان
زيدج 1000/11-150-150-12	1000	10-11	زست 100-315/1100 150 حصان	XAD100-315/1100 150 حصان	إس دي 100-315/1100 150 حصان	-	CDL(F)20-10/15 حصان
زيدج 1000/12-180-170-15	1000	12	زست 100-315/1320 180 حصان	XAD 100-315/1320 180 حصان	إس دي 100-315/1320 170 حصان	-	CDL(F)20-14/20 حصان
زيدج 1000/14-220-225-20	1000	13-14	زست 100-315/1600 220 حصان	XAD 100-315/1600 220 حصان	إس دي 100-315/1600 225 حصان	-	CDL(F)20-14/20 حصان
زيدج 1250/8-150-150-12	1250	8	-	الحد 125-250/1100 150 حصان	إس دي 125-250/1100 150 حصان	-	CDL(F)32-60/15 حصان
زيدج 1250/9-180-170-15	1250	9	-	الحد 125-315/1320 180 حصان	إس دي 125-315/1320 170 حصان	-	CDL(F)32-60/15 حصان
زيدج 1250/11-220-225-15	1250	10-11	-	الحد 125-315/1600 220 حصان	إس دي 125-315/1600 225 حصان	-	CDL(F)32-80/20 حصان
زيدج 1250/12-250-270-20	1250	12	-	الحد 125-315/1850 250 حصان	إس دي 125-315/1850 270 حصان	-	CDL(F) 32-80/20 حصان
زيدج 1250/13-270-270-25	1250	13	-	XAD 125-315/2000 270 حصان	إس دي 125-315/2000 270 حصان	-	CDL(F)32-100/25 حصان
زيدج 1500/8-180-170-15	1500	8	-	XAD 125-250H/1320 180HP	SD 125-250H/1320 170 حصان	-	CDL(F))32-80/20 حصان
زيدج 1500/9-180-170-20	1500	9	-	الحد 125-315/1320 180 حصان	إس دي 125-315/1320 170 حصان	-	CDL(F)32-80/20 حصان
زيدج 1500/10-220-225-20	1500	10	-	الحد 125-315/1600 220 حصان	إس دي 125-315/1600 225 حصان	-	CDL(F)32-80/20 حصان
زيدج 1500/12-250-270-25	1500	11-12	-	الحد 125-315/1850 250 حصان	إس دي 125-315/1850 270 حصان	-	CDL(F))32-100/25 حصان
زيدج 1500/13-270-270-25	1500	13	-	XAD125-315/2000 270 حصان	إس دي 125-315/2000 270 حصان	-	CDL(F)32-100/25 حصان
زيدج 2000/8-220-225-25	2000	8	-	الحد 150-250/1600 220 حصان	اس دي 150-250/1600 225 حصان	-	CDL(F)45-50/25 حصان
زيدج 2000/9-270-270-25	2000	9	-	XAD 150-250/2000 270 حصان	اس دي 150-250/2000 270 حصان	-	CDL(F)45-50/25 حصان
زيدج 2000/10-340-340-30	2000	10	-	XAD 150-315/2500 340 حصان	إس دي 150-315/2500 340 حصان	-	CDL(F)45-60/30 حصان
زيدج 2000/13-430-410-40	2000	11-13	-	الحد 150-315/3150 430 حصان	سد 150-315/3150 410 حصان	-	CDL(F)45-70/40 حصان
زيدج 2500/8-220-225-30	2500	8	-	الحد 150-250/1600 220 حصان	اس دي 150-250/1600 225 حصان	-	CDL(F)64-40/30 حصان
زيدج 2500/9-270-270-40	2500	9	-	XAD 150-250/2000 270 حصان	اس دي 150-250/2000 270 حصان	-	CDL(F)64-50/40 حصان
زيدج 2500/10-340-340-40	2500	10	-	XAD150-315/2500 340 حصان	إس دي 150-315/2500 340 حصان	-	CDL(F)64-50/40 حصان
زيدج 2500/12-430-410-40	2500	11-12	-	XAD150-315/3150 430 حصان	سد 150-315/3150 410 حصان	-	CDL(F)64-60-2/40 حصان

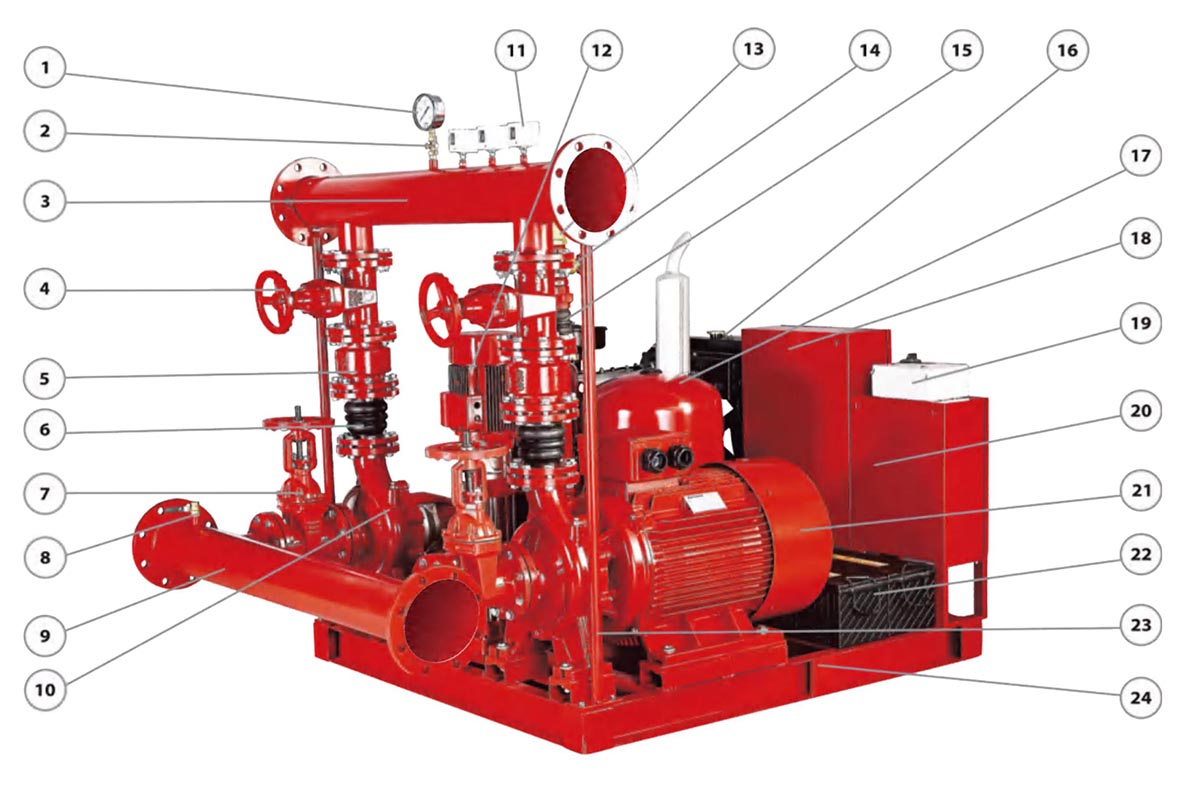

وصف المادة

جدول أقطار الأنابيب

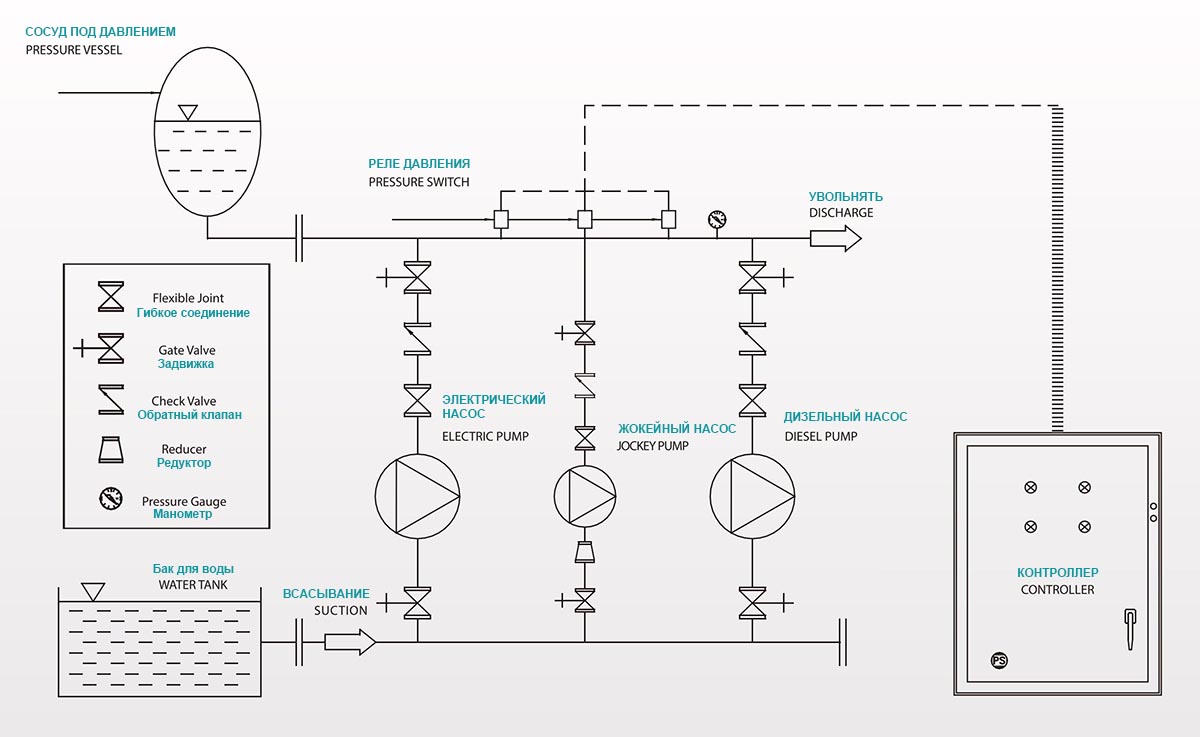

مخطط الدائرة لمضخة الحريق
